Bowden架构3D打印机黑寡妇挤出机安装结构

　　在桌面级FDM熔融沉积成型设备的送料体系里，Bowden远程送料架构一直是兼顾打印头轻量化与运动响应速度的主流方案，而挤出机作为送料路径里的核心动力部件，其安装定位的合理性直接决定了耗材推送的稳定性、回抽动作的响应精度，甚至会影响长行程打印过程中耗材的阻力波动。这套适配Bowden设置的黑寡妇挤出机安装结构，核心是解决挤出机本体与设备型材框架的刚性连接问题，同时为送料路径、步进电机装配、耗材导向预留足够的操作与调整空间。

　　从实际应用场景来看，这类挤出机安装结构多用于中大型桌面级FDM设备，尤其是采用线性导轨作为X轴运动导向的机型——这类设备的打印头运动行程普遍在300mm以上，远程送料的布局可以将挤出机的重量从运动端转移到固定框架上，大幅降低运动轴的负载，减少高速打印时的惯性振纹。这套结构的安装基准直接贴合标准工业铝型材的安装槽位，底座部分的定位面与铝型材表面完全贴合，预留的锁紧孔位适配常用的T型螺母与内六角螺丝规格，安装时不需要额外加工转接件，直接就能将挤出机总成固定在型材框架的预设位置，避免了额外转接带来的装配公差累积。

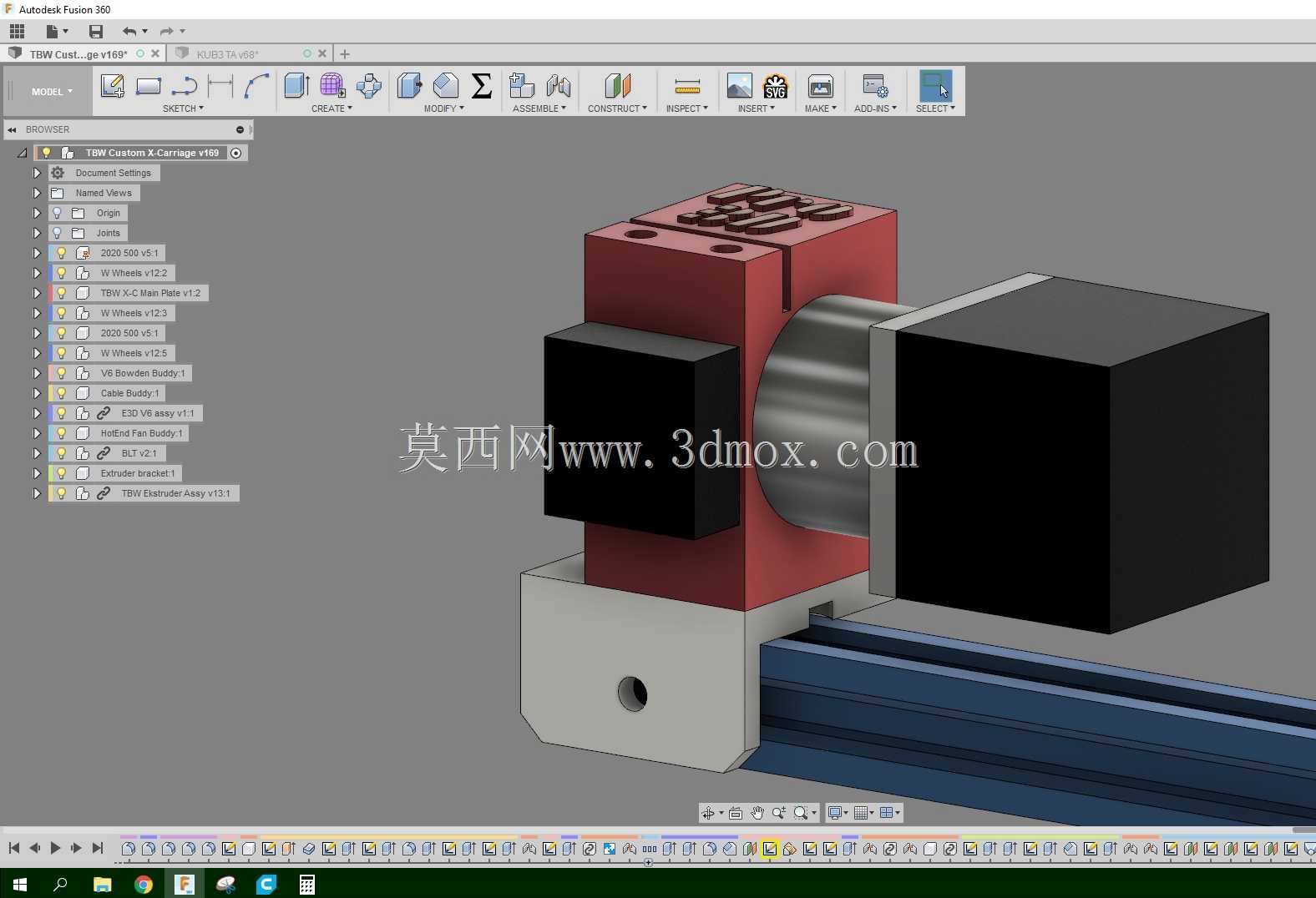

　　从功能特性上看，这套结构将挤出机的送料轮组件、步进电机、耗材导向通道做了集成式布局：红色的主体安装座承担了所有部件的定位基准，一侧的黑色方块是步进电机的安装位，电机输出轴直接对接送料齿轮，省去了额外的传动联轴结构，减少了动力传递的间隙；另一侧的圆柱形通道是耗材的导向通路，对接Bowden送料管的快插接头，耗材从送料管进入后直接被送料轮咬合，推送路径没有多余的弯折，能最大程度降低耗材推送的阻力，尤其是打印TPU这类柔性耗材时，平直的送料路径可以减少耗材在路径内的弯曲堆积，提升送料精度。底座上预留的小孔是送料管的辅助固定位，也可以作为线材的走线固定点，避免设备运动过程中线缆剐蹭运动部件。

　　设计思路上，这套结构完全围绕Bowden送料的实际需求做了取舍：没有做多余的装饰性结构，所有的立面、孔位、安装槽都服务于功能实现。安装座的壁厚做了针对性加强，尤其是电机安装位与送料轮腔体的连接部分，壁厚比常规安装座厚2mm，避免步进电机高速转动送料时产生共振，影响送料轮的咬合精度。送料轮的腔体预留了足够的调整间隙，安装时可以根据耗材的直径（1.75mm或2.75mm规格）调整压料轮的压紧力度，不需要额外拆卸整个总成就能完成调整操作。两侧的电机与导向块安装位都做了定位止口，装配时零件可以直接卡入止口定位，不需要反复调整同轴度，能有效降低装配难度，提升批量装配的一致性。

　　从安装边界与尺寸适配来看，这套结构的整体外轮廓完全适配2020、2040系列标准铝型材的安装空间，安装后突出型材表面的尺寸控制在合理范围内，不会与X轴的运动拖链、限位开关产生干涉。挤出机的送料出口高度与X轴运动平面的距离经过匹配设计，送料管从出口引出后可以顺着拖链自然弯曲到打印头位置，弯曲半径大于送料管的最小允许弯曲半径，避免送料管折死导致耗材卡滞。所有的安装孔位都做了沉头处理，螺丝锁紧后不会突出零件表面，不会在后续维护时剐蹭操作人员或线材。另外，结构的棱角位置都做了小尺寸的倒角处理，既避免了安装时割手，也能减少3D打印制作时的支撑用量，不管是采用机加工还是FDM打印制作这套结构件，都能获得不错的成品精度与装配效果。

　　在实际打印作业过程中，这套安装结构的刚性表现直接影响送料的稳定性：当设备进行高速回抽动作时，安装座不会因为步进电机的瞬时扭矩产生形变，送料轮的咬合位置不会偏移，能精准控制回抽长度，减少打印件的拉丝、漏料问题。同时，固定在框架上的安装位置远离打印头的加热区域，挤出机的送料轮、压料轴承不会因为高温烘烤提前老化，也能避免耗材在进入加热头之前提前软化，导致送料打滑的问题。对于设备改装用户来说，这套结构不需要改动原有设备的框架布局，直接替换原有挤出机的安装座就能完成黑寡妇挤出机的升级，适配性覆盖了大部分采用Bowden送料架构的桌面级FDM设备，不管是入门级改装还是进阶设备调试，都能满足使用需求。
