3D打印V型槽X型热端连接托架结构

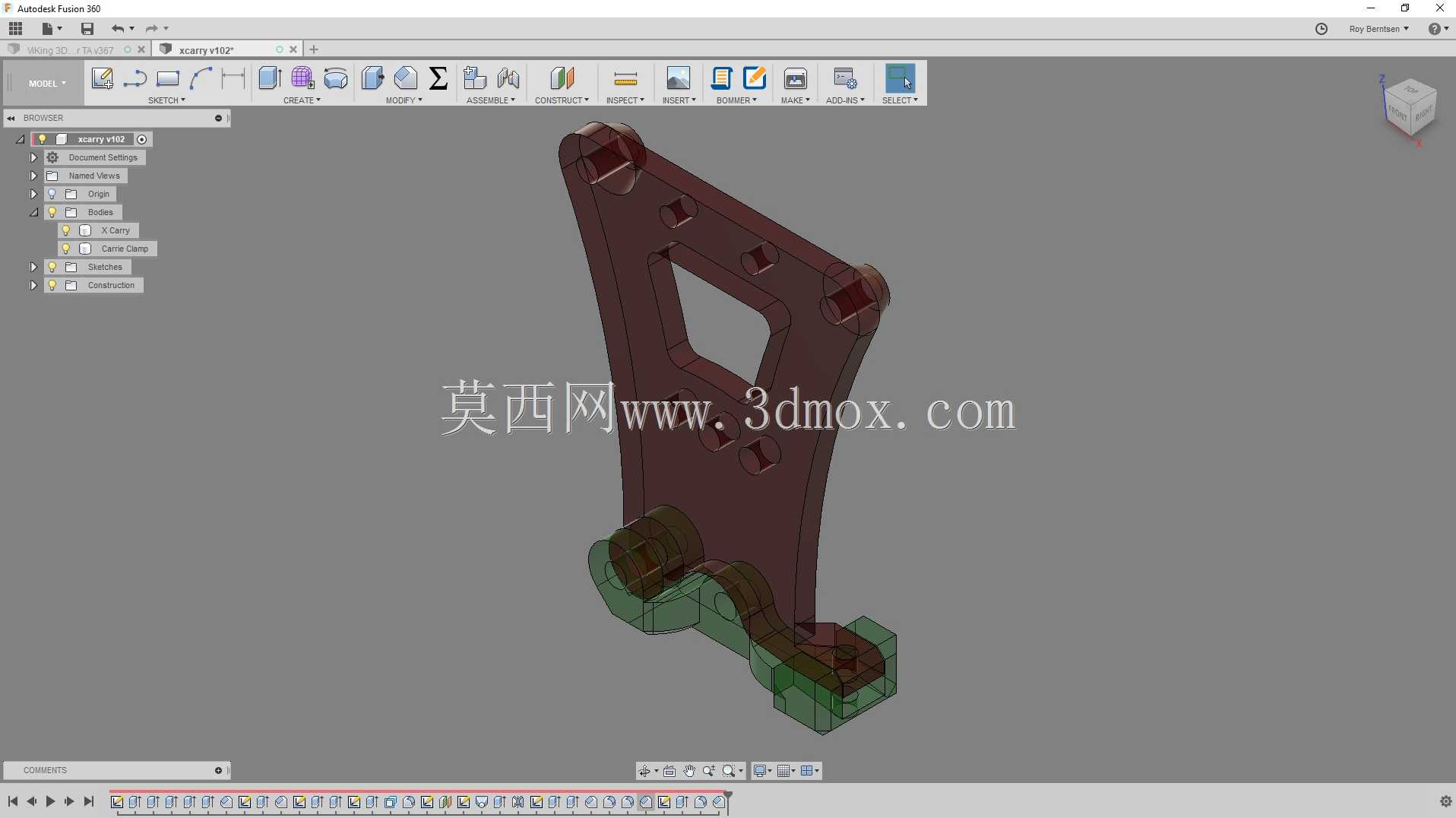

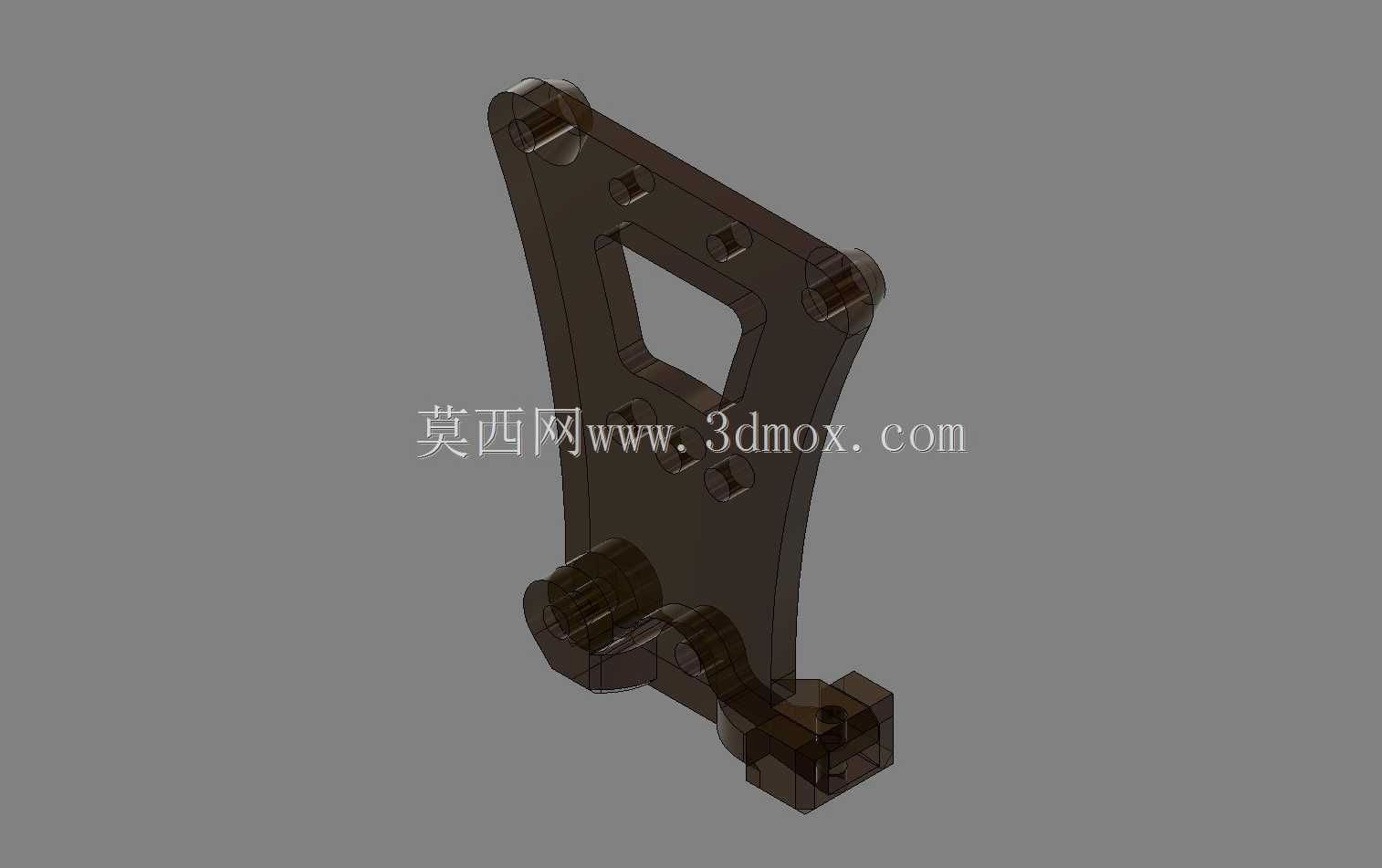

　　在桌面级FDM 3D打印设备的改装与运维场景中，热端的固定稳定性直接决定了打印过程中出料的位置精度，尤其是多耗材切换、高速打印工况下，热端支架的连接刚性不足很容易引发层纹偏移、出料错位等常见打印缺陷。这款V型槽X型托架，核心作用就是实现不同规格热端支架与打印运动模组的可靠衔接，解决不同品牌热端安装孔位不匹配、固定点受力不均的实际问题。从结构设计逻辑来看，托架主体采用X型镂空的筋板布局，并非单纯为了减重，而是在3D打印成型的工艺前提下，通过斜向筋条分散热端工作时传递的振动载荷，相比整块实心的安装支架，这种结构既能减少打印过程中的材料消耗、缩短成型时间，还能避免实心结构打印时容易出现的内部填充不均、冷却翘曲导致的安装面平面度超差问题。

　　托架上部的安装位预留了多组沉头固定孔，孔位的排布兼容主流2020、2040铝型材运动滑台的安装间距，沉头孔的深度经过匹配设计，安装后螺丝端面不会突出托架表面，避免干涉运动过程中的线缆拖链以及散热风道的布置。下部的V型槽结构是整个托架的核心功能区，槽面的角度经过适配调校，能够卡合不同直径规格的热端散热铝管，槽体两侧预留的锁紧孔位可以配合扎带或者小型喉箍实现热端的二次固定，不需要针对每款热端单独设计定制转接件，大幅降低设备改装的零件加工成本。考虑到3D打印件的受力特性，托架的转角位置全部做了圆角过渡处理，避免直角位置的应力集中，在长期受振动载荷的工况下，不会出现转角处开裂的失效问题。安装边界方面，托架整体的厚度控制在5mm区间，

　　安装后不会过多占用X轴方向的运动空间，不会压缩设备原有的最大打印幅面，托架与热端接触的V型槽面做了0.2mm的平面度预留，打印完成后只需要简单的砂纸打磨就可以达到装配要求，不需要二次机加工。在实际设备调试过程中，这款托架可以适配近程挤出、远程挤出两种不同的热端布置方案，当用于近程挤出场景时，托架上部的镂空方槽可以穿过挤出机的送料管，同时预留的空间能够容纳挤出机的散热风道，不会阻挡散热气流导致热端散热不足引发的堵头问题；用于远程挤出场景时，V型槽的固定位置可以根据送料管的走线方向上下微调，保证送料路径的顺畅，减少送料阻力过大导致的出料不畅问题。从受力传递路径来看，热端工作时产生的振动会先通过V型槽传递到托架下部的弧形过渡筋，

　　再通过X型的主支撑筋分散到上部的四个安装固定点，每个固定点的受力载荷被均匀分摊，不会出现单个螺丝受力过大导致的滑牙、支架偏移问题。托架侧面预留的小型凹槽是用于固定热端加热线、热敏线的走线位，打印完成后可以直接将线材嵌入槽内，配合少量高温胶带就可以完成线束固定，避免线材在运动过程中与其他部件发生剐蹭磨损，引发线路短路的设备故障。不同于常规的一体式热端支架，这款托架的X型结构在Z轴方向的刚性表现更优，当打印头高速移动进行换向动作时，托架的形变量控制在0.05mm以内，完全满足桌面级3D打印0.1mm层厚的精度要求，不会因为支架形变导致Z轴方向的层厚误差。在材料适配性上，这款结构既可以使用PLA材料打印用于常规低温耗材的打印场景，也可以使用PETG、ABS等耐高温材料打印，用于PC、尼龙等需要更高热端温度的打印工况，结构本身的壁厚设计在不同材料打印时都能保证足够的连接强度，不会因为材料韧性差异出现安装断裂的问题。
