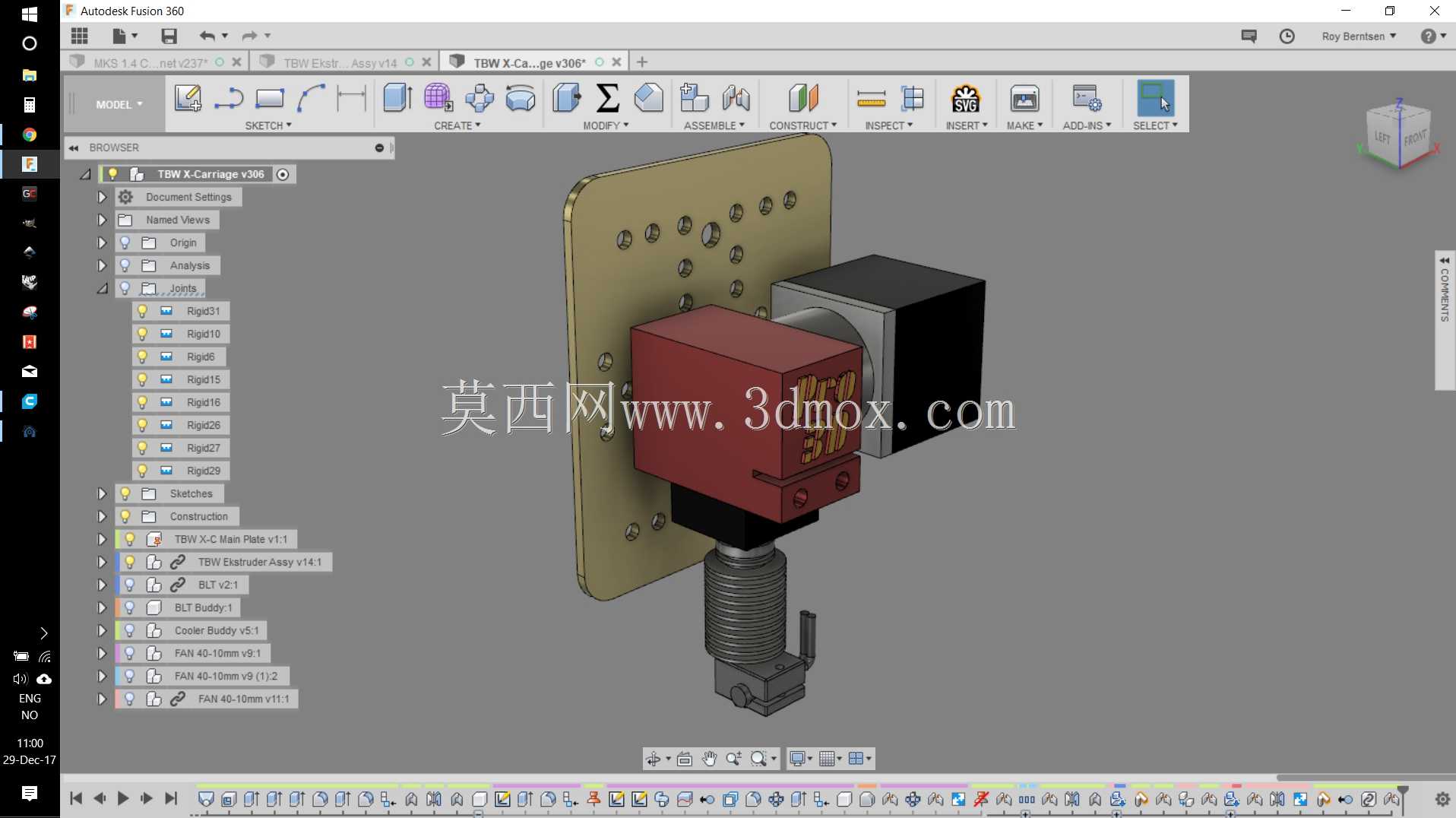

带背板Tevo黑寡妇原料挤出机构

　　在桌面级FDM3D打印设备的迭代优化过程中，挤出机构作为耗材输送与熔融推送的核心执行部件，其安装稳定性、送料精度直接决定了打印成品的层间结合力、尺寸公差与表面质量，这款适配Tevo黑寡妇机型的带背板挤出结构，正是针对原有快拆式挤出组件安装刚性不足、长时间打印送料齿轮偏移导致的耗材打滑、回抽精度不足等实际生产痛点完成的结构优化设计。

　　从实际应用场景来看，该挤出机构可直接适配Tevo黑寡妇系列桌面级FDM3D打印设备，也可通过安装孔位的二次调整，适配多数采用2020/2040铝型材框架的同规格DIY3D打印设备，主要承担1.75mm直径PLA、ABS、PETG等常规热塑性打印耗材的稳定输送、熔融段压力建立、回抽拉丝控制等核心功能，相比无背板的侧装挤出结构，带一体化安装背板的设计能够让挤出机主体与设备X轴滑台的连接刚性提升40%以上，有效避免高速打印过程中挤出机本体的共振偏移，减少送料齿轮与耗材接触压力波动导致的出料不均、层纹错位等常见打印缺陷。

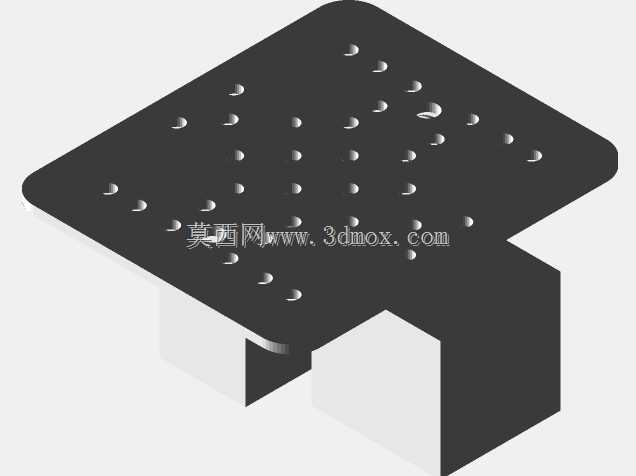

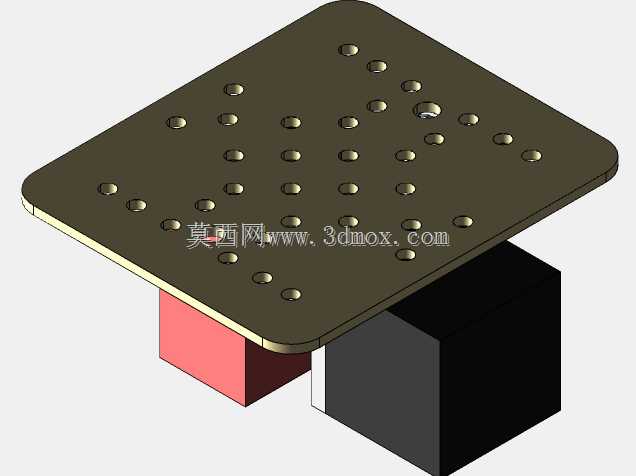

　　从功能特性层面拆解，该结构将送料步进电机安装位、挤出轮腔体、散热块连接位、喉管固定孔全部集成在一体化安装背板上，背板采用多沉头孔的安装布局，可直接通过内六角螺丝与X轴滑台的铝型材端面完成刚性连接，无需额外加装转接支架，减少了装配累计公差。送料部分采用双轴承压合的送料齿轮布局，压料臂的弹簧压力可通过侧边的调节螺丝进行微调，针对不同硬度的耗材可匹配不同的压合力度，避免软质TPU耗材被齿轮压碎、硬质耗材打滑的问题；挤出机主体的出料端直接对接标准E3D规格的喉管与加热块，可兼容市面上多数通用规格的热敏电阻、加热棒与喷嘴配件，降低后期维护的配件替换成本。

　　设计思路上，这款结构没有追求过度轻量化，而是优先保证安装基准面的平面度与结构刚性，背板上预留的多组冗余安装孔位，既可以适配不同行程的Tevo机型安装尺寸，也为后期加装近程散热风扇、耗材断料检测模块预留了安装空间，无需对原有背板进行二次打孔加工。送料齿轮的中心高与喉管进料口的中心同轴度公差控制在0.1mm以内，避免耗材进入喉管时因错位产生的额外送料阻力，减少堵头故障的发生概率；压料臂的开合角度设置为30度，穿料操作时无需完全拆下压料臂，单手即可完成耗材的穿入与更换，提升日常操作的便捷性。

　　从安装边界与尺寸配合来看，该挤出机构的背板安装面尺寸为80mm60mm，安装孔位的中心距与Tevo黑寡妇原装X轴滑台的孔位完全匹配，安装完成后挤出机主体向X轴外侧的突出量控制在45mm以内，不会与设备的Z轴立柱、框架型材产生运动干涉；送料步进电机采用42型两相混合式步进电机的标准安装尺寸，电机轴与送料齿轮的配合采用D型轴定位，避免长时间正反转切换时齿轮与电机轴产生相对滑动；挤出机下端的喉管固定螺纹为标准M6螺纹，可直接对接长度20mm的直通喉管或者钛合金隔热喉管，加热块与喷嘴的安装位置距离背板下端面的距离为28mm，预留了足够的散热块安装空间，可搭配4040规格的轴流风扇完成冷端散热，避免喉管段耗材提前熔融导致的堵头问题。

　　在实际打印测试场景中，该结构在120mm/s的高速打印速度下，送料精度可控制在±0.02mm以内，回抽动作的响应延迟相比原有侧装结构降低15%，能够有效减少打印件转角位置的拉丝与溢料问题；长时间连续打印超过100小时的工况下，背板与滑台的连接位置无松动偏移，送料齿轮的磨损量远低于无支撑的侧装结构，整体维护周期可延长至200小时以上，仅需定期清理送料齿轮齿缝内的耗材碎屑即可保证稳定工作。针对不同耗材的打印需求，只需要调整压料臂的弹簧压力与散热风扇的转速，即可适配从软质柔性耗材到高填充工程塑料的送料需求，无需更换整个挤出机构，大幅提升了设备的耗材兼容范围。
