市政地下综合管线基础设施涵洞结构

　　在市政片区开发、老旧厂区改造、产业园区配套建设的场景中，地下管线的敷设与运维一直是现场施工与后期管理的核心难点，传统直埋管线一旦出现渗漏、破损、扩容需求，就需要破开路面反复开挖，不仅阻断地面交通，还容易对相邻管线造成误伤，大幅提升全生命周期的运维成本。这款地下涵洞结构，正是针对多类市政公用管线集中敷设、日常巡检维护的实际需求设计的集成化地下构筑物，可同时容纳电力线缆、通信光纤、给水管道、污水排放管道等多类管线，将原本分散直埋的各类管线集中收纳在统一的地下腔体内，从根源上解决反复开挖路面的问题。从结构设计逻辑来看，整个涵洞采用模块化拼接的思路，主体为矩形截面的预制舱段结构，舱段之间通过企口配合密封件实现拼接，

　　既可以根据现场路由的长度需求灵活调整总长度，也能在转弯、分支位置搭配专用的异形舱段完成路由转向，适配不同地块的地下空间布局。舱体内部预留了分层的管线支架安装位，不同类型的管线可以按照介质属性分层布置，强电与通信线缆分侧架设，给排水管道布置在舱体底部的专用管位，避免管线之间的交叉干扰，也方便后期检修时快速定位故障点位。舱体一端设置了带爬梯的竖向出入井口，井口高出地面设计满足防洪防淹的要求，运维人员可以通过爬梯直接进入涵洞内部，不需要开挖路面就能完成管线巡检、故障排查、线缆扩容等作业，大幅降低日常运维的人力与时间成本。在安装边界的设计上，涵洞的顶部覆土厚度预留了足够的安全余量，可满足普通市政道路、园区步道的地面荷载要求，

　　小型车辆通行的区域不需要额外做加强结构，若布置在重载车通行的主干道下方，可通过加厚舱体顶部配筋、增加结构加强肋的方式提升荷载等级，适配不同的地面使用场景。舱体底部设置了找坡层与集水沟槽，渗入舱内的地下水、管道渗漏的积水可以顺着坡度汇集到集水坑内，搭配自动抽排设备就能避免舱内积水浸泡管线，延长各类管线的使用寿命。舱体侧壁预留了管线穿舱的密封接口，不同地块的支线管线可以通过预留接口接入主涵洞，不需要破坏舱体的主体结构，接口位置采用柔性密封材料填充，可适应地基的轻微不均匀沉降，避免接口位置出现渗漏、管线剪切断裂的问题。从实际使用的角度出发，这款涵洞结构不仅适用于新建区域的地下管线集中敷设，也可以用于老旧城区的管线改造项目，

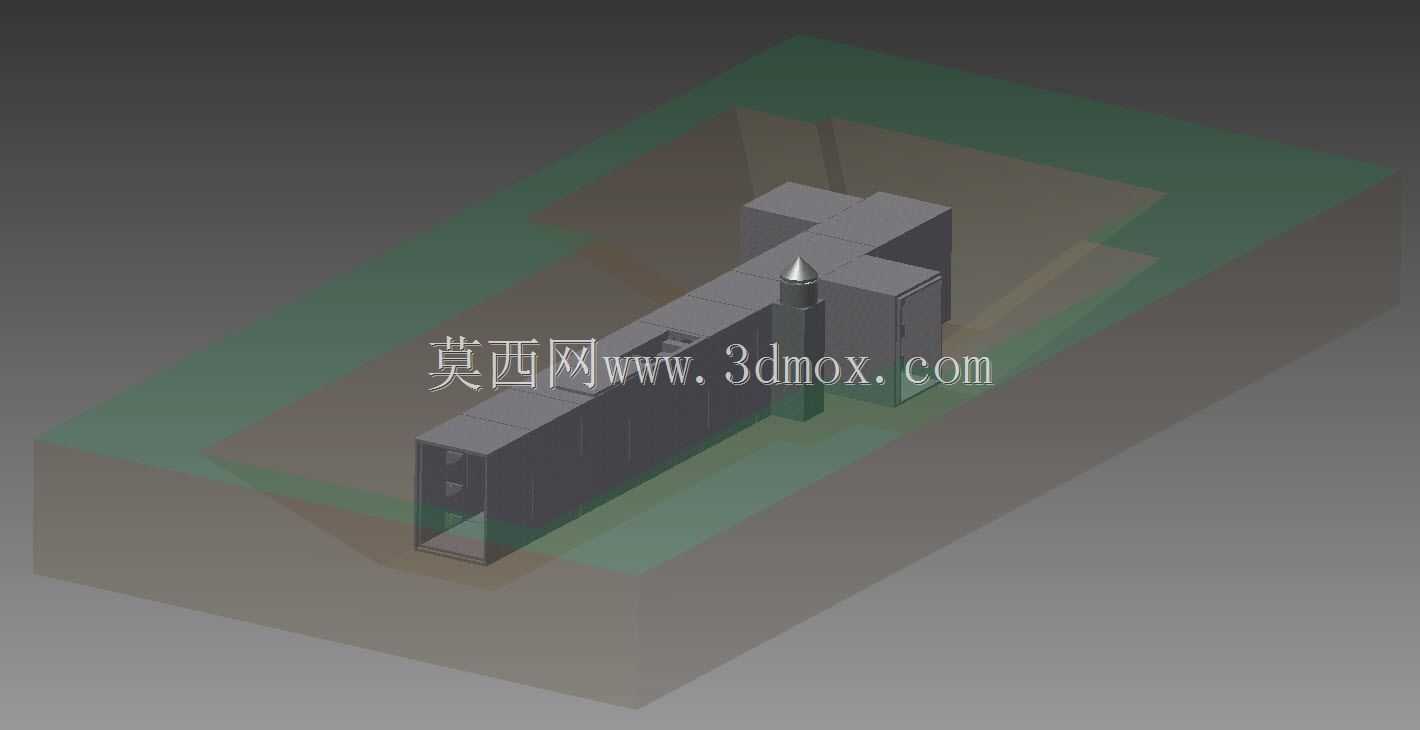

　　通过分段施工的方式逐步替换原有直埋管线，减少施工对周边居民正常生活的影响。在三维建模过程中，结构细节完全按照现场施工的实际装配逻辑搭建，舱段的拼接缝位置、支架的安装孔位、出入井口的爬梯结构、管线穿舱的接口位置都做了1:1的还原，结构工程师可以直接基于这个模型调整舱段长度、截面尺寸，适配不同项目的地下空间条件，也可以用于施工前的管线排布模拟，提前预判管线交叉、安装空间不足的问题，减少现场施工的变更次数。不同于普通的地下管沟，这款涵洞在设计时充分考虑了长期运维的需求，舱内预留了照明、通风设备的安装位置，后期可以直接加装环境监测传感器，实时监测舱内的温湿度、有害气体浓度、积水水位，实现地下管线的智能化运维，进一步提升市政设施的管理效率。
