带集成壳体侧接外螺纹手动放气阀结构

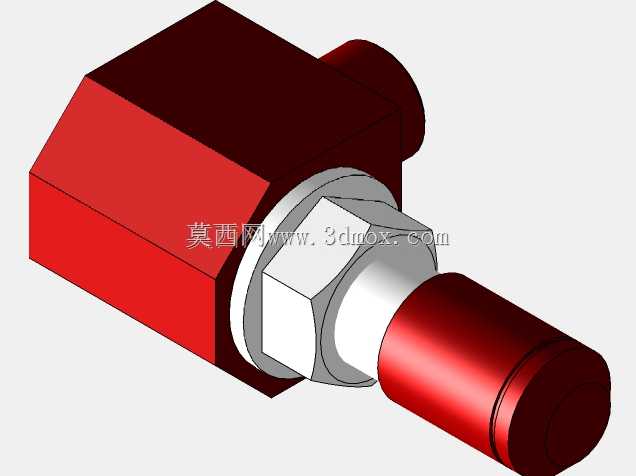

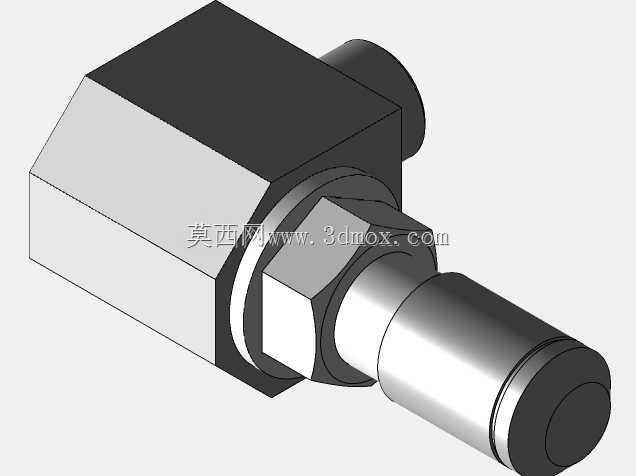

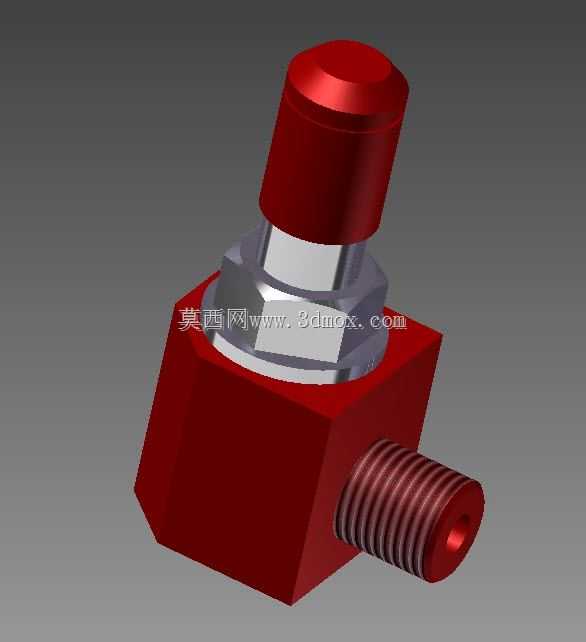

　　这款带集成壳体的放气阀结构，在小型液压站、紧凑型气动回路、实验室气路控制单元、小型制冷管路系统中都有广泛的适配场景，主要作用是在系统充压初期、长期静置后重启、介质温度变化析出游离气体时，手动排出管路或容腔内积存的空气，避免气阻导致的压力传递失准、执行元件爬行、介质流动噪声过大、局部气蚀损伤管路内壁等问题。从结构设计逻辑来看，整体采用集成式方块壳体作为主体承载结构，摒弃了传统分体式阀座多螺纹拼接的设计思路，将阀腔、侧接流道、顶部阀杆导向结构全部整合在单个六方块壳体内部，既减少了外接密封面的数量，降低了外泄漏风险点，也让整体结构更紧凑，适合安装空间局促的集成阀岛、小型设备侧壁位置。顶部的手动按压头采用红色绝缘包覆结构，

　　表面做了防滑的圆弧收边处理，操作人员带劳保手套操作时也能稳定施力，不会出现打滑脱手的情况；按压头下方连接的阀杆与壳体之间采用金属硬密封加弹性密封的组合密封形式，阀杆中段的六角结构既作为装配时的受力卡位，也能限制阀杆的最大按压行程，避免过度按压导致内部密封件脱出、阀杆歪斜卡滞。侧向外伸的外螺纹接口采用标准管螺纹设计，螺纹段长度适配常规2-3mm壁厚的管路安装板，安装时不需要额外加装过长的转接接头，螺纹根部与壳体衔接处做了退刀槽与圆弧过渡，避免应力集中导致的螺纹根部断裂，同时也给密封垫圈预留了贴合压紧的平面，保证接口处的静密封可靠性。从安装边界尺寸来看，方块壳体的对边尺寸适配常规19号开口扳手的夹持范围，

　　现场安装拆卸时不需要定制专用工装，用常规五金工具就能完成紧固操作；顶部按压头的最大外径小于壳体对边尺寸，不会在密集排布的阀组中出现相邻阀件操作干涉的问题；侧接螺纹的轴线与壳体底面保持平行，安装后阀件整体不会突出安装面过多，适配设备外壳内侧、管路夹层等狭小安装空间。设计过程中针对阀件的操作手感做了结构优化，阀杆的复位弹性件刚度匹配手动按压力度，单指按压力度控制在15-20N区间，既不会因为弹力过小导致误碰开启，也不会因为弹力过大造成操作费力；内部流道的通径经过匹配计算，在全开状态下的排气流量满足常规小型容腔30秒内完成排气的需求，不会出现通径过小排气缓慢、通径过大开启后介质喷溅的问题。壳体的六个平面均做了平整加工处理，

　　既可以作为安装时的定位基准面，也可以根据实际使用需求在不同平面拓展加装压力检测口、备用堵头等配件，不需要额外加工转接基座。阀件的所有外露金属棱边都做了0.2mm的倒角处理，避免装配、检修过程中划伤操作人员手部，也减少了镀层、涂层在棱边位置的应力脱落问题。在实际选型适配时，这款放气阀可以直接替换同螺纹规格的传统分体式放气阀，不需要改动原有安装孔位与管路布局，集成式壳体的抗振性能优于分体拼接结构，在有持续振动的工程机械、移动实验设备管路中也能保持稳定的密封性能，不会因为长期振动出现拼接位置松动泄漏的问题。针对不同介质的适配性，结构设计时预留了密封件的替换空间，可以根据使用的介质类型更换对应材质的密封件，适配矿物液压油、压缩空气、水基冷却液、低压制冷剂等多种常见工业介质，不需要更改整体金属结构尺寸。
