西门子款法兰连接电动三通调节阀体

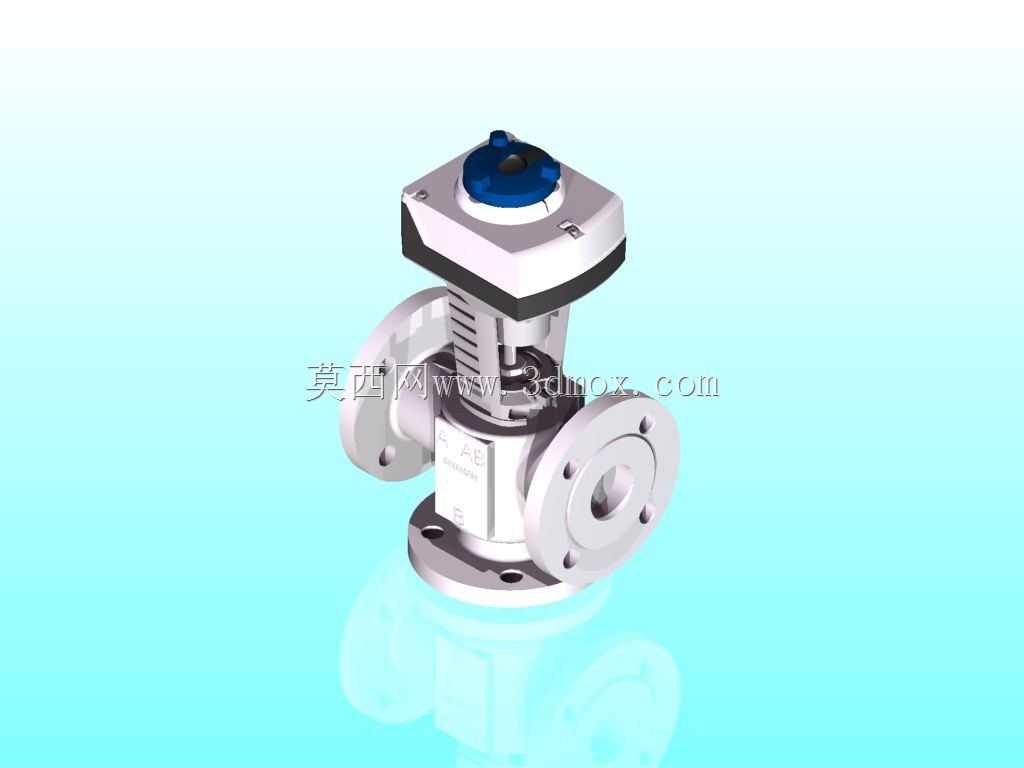

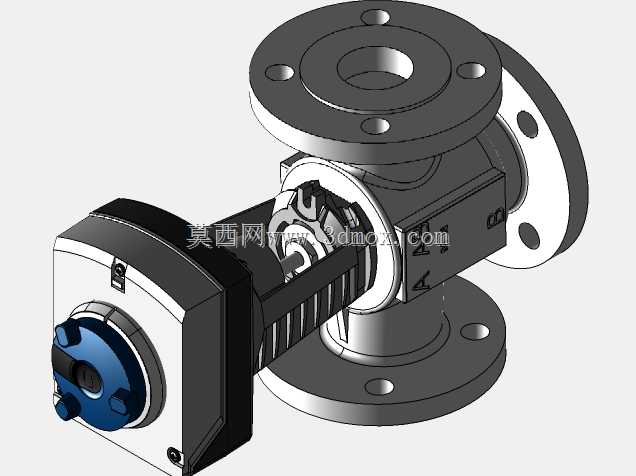

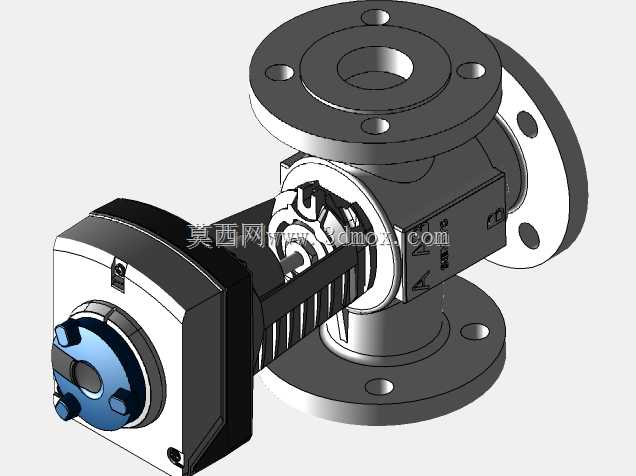

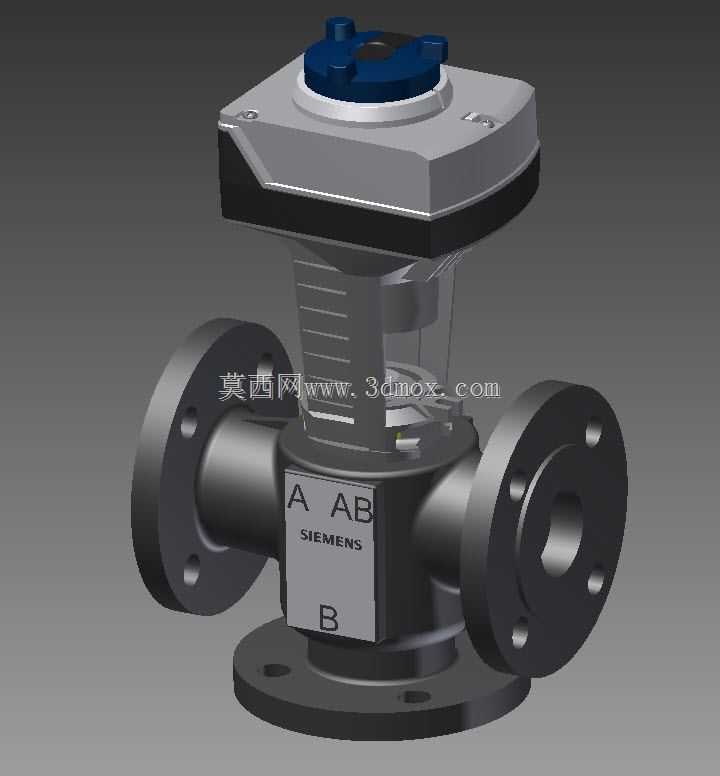

　　这款带执行器的三通阀，核心应用在暖通空调水系统、小型工艺流体配比回路里，日常做冷热水混流、流体流向切换的工况用得最多，比如中央空调末端的水系统分合流、小型化工试验线的介质切换工位，都能见到这类结构的阀件。从结构设计来看，阀体采用三法兰通径布局，三个接口的法兰盘均按标准法兰的螺栓孔位做了均布设计，安装时可直接对接同通径的管路法兰，不需要额外做转接接头，能有效减少管路的泄漏点。阀体上的标识区清晰标注了A、B、AB三个接口的流向对应关系，现场安装调试时能快速对应管路走向，避免接反管路导致的功能失效。上部的执行器安装座采用方形定位结构，和阀体的阀杆配合处做了同轴度限位设计，执行器输出轴和阀杆连接时不需要反复找正，能保证阀杆转动时的同心度，

　　减少阀杆密封件的偏磨问题。执行器顶部的手动操作旋钮做了防滑齿结构，在现场调试或者断电应急工况下，可以直接手动旋钮切换阀芯位置，不需要额外拆卸执行器外壳就能操作，适配现场无供电时的调试需求。从安装边界来看，三个法兰接口的中心距、法兰端面到阀体中心的尺寸，都按常规三通调节阀的安装空间做了预留，安装时阀体下部的支撑底座可以直接固定在管路支架上，不需要额外做支撑工装，能减少现场安装的工作量。阀芯部分采用的是圆柱回转式结构，转动时通过改变三个接口的通流面积来实现流量调节或者流向切换，相比升降式阀芯的三通阀，这类回转阀芯的行程更短，执行器的输出扭矩需求更小，适配小功率的电动执行器就能驱动，能降低整套阀组的采购成本。

　　阀杆和阀体的配合处做了多层密封结构，最外层是防尘圈，能阻挡管路环境里的粉尘、杂质进入密封腔，中间的O型圈做静密封，靠近阀芯的位置用了耐磨的PTFE密封件，长期开关动作下也能保证密封性能，减少外泄漏的概率。在实际选型适配时，这类三通阀的通径覆盖常用的中小管径，适配水系统、低压无腐蚀性的流体工况，执行器的供电和控制信号可以根据现场控制系统选配，建模时把阀体的流道、法兰螺栓孔、执行器安装位的尺寸都做了1:1还原，结构设计人员做管路排布时，可以直接调取模型核对安装空间，检查法兰对接的螺栓孔位是否匹配，执行器上部的操作空间是否足够，避免现场安装时出现空间干涉的问题。另外阀体的外观做了喷砂氧化的质感处理，执行器外壳采用铸铝材质的建模表现，

　　和实际工业产品的外观质感一致，做方案展示时也能直接用于渲染出图，不需要额外调整外观材质。在做管路系统的三维布线时，这个模型的三个接口坐标都做了精准定位，能直接和管路模型做配合约束，不需要反复调整模型位置，能提升管路设计的效率。考虑到现场维护的需求，建模时也还原了执行器和阀体连接的螺栓位，后期做维护拆解的模拟演示时，可以直接拆分执行器和阀体部分，展示内部阀芯的结构，给运维人员做培训演示也能直接使用。
