室内空气冷却循环水冷管路系统设计

　　这套水冷管路系统主要面向封闭室内空间的空气冷却场景，常见于数据机房、精密加工车间、小型工业设备集中布置区域这类对环境温度稳定性有明确要求的场所，核心作用是通过冷却水的闭式循环带走室内换热末端收集的热量，配合制冷主机完成热量的转移与排放，避免室内温度过高影响设备运行精度或人员作业舒适度。

　　从实际功能逻辑来看，整套系统的管路采用了分层排布的设计思路，主循环管路选用大口径金属管材，负责大流量冷却水的长距离输送，支路管路根据各功能部件的接口尺寸做变径处理，减少不必要的流道阻力。循环水泵布置在管路的回水段位置，进水端直接衔接回水母管，出水端通过软接与止回结构连接供水主管，这样的布置可以避免水泵停机时管路内的水锤现象对叶轮造成反向冲击，同时也能保证水泵入口始终处于正压状态，降低气蚀风险。

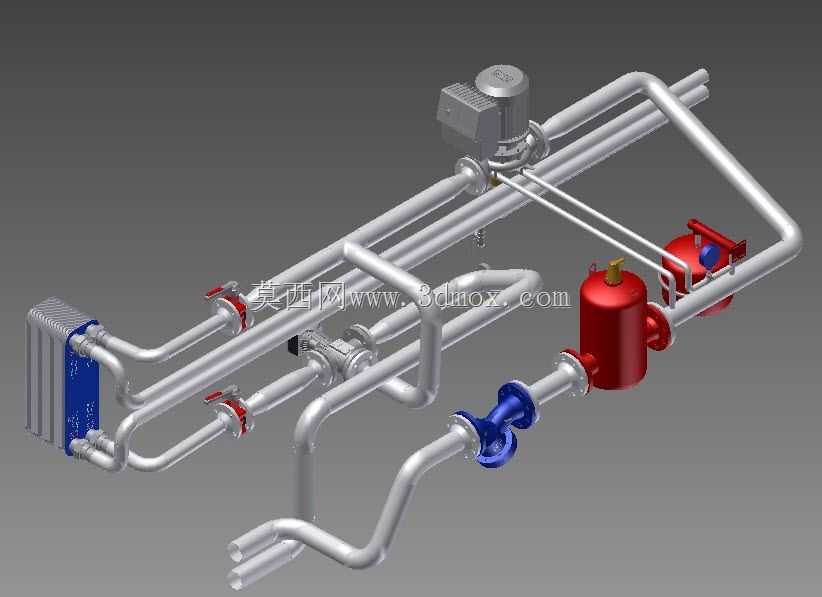

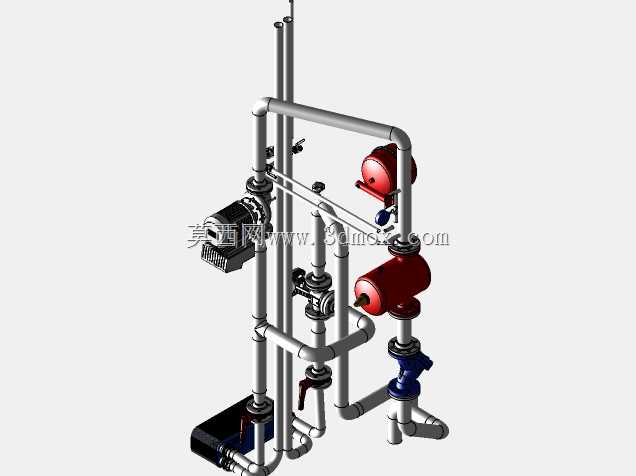

　　管路中集成的各类功能部件都做了对应的安装预留：板式换热单元布置在系统的低温侧，通过法兰与管路连接，换热板片的流道设计适配冷却水与冷媒的逆向换热需求，接口位置预留了足够的操作空间，方便后期拆卸清洗板片上的积垢；过滤装置安装在水泵入口前的管段上，采用直通式结构，滤网精度适配系统管径的流量要求，可以拦截管路循环过程中携带的焊渣、锈皮等固体杂质，避免杂质进入水泵叶轮或换热流道造成堵塞；不同功能的阀门分别承担调节、截止、安全泄压的作用，其中蓝色手柄的截止阀布置在各支路的进出端，红色手柄的闸阀用于主路的通断控制，顶部带排气结构的罐体是系统的稳压膨胀装置，安装在供水主管的最高点位置，既可以容纳冷却水温度变化产生的体积膨胀量，也能自动排出管路循环过程中析出的气体，避免气塞造成局部管路断流。

　　在安装边界的设计上，整套管路的支架间距根据管材的刚度参数做了匹配，水平管段的支架间距控制在1.2米到1.8米之间，转弯处和阀门、水泵这类集中荷载位置单独设置承重支架，避免管路长期运行产生形变下垂。所有管路的连接法兰都采用统一的压力等级标准，密封面形式适配水系统的密封需求，螺栓孔的对位精度在建模阶段就做了干涉检查，避免现场安装时出现孔位错位的问题。管路的整体排布避开了室内的人行通道和设备检修空间，最低管段的安装高度满足2.2米的通行净空要求，水泵和换热单元的基础位置预留了100mm的减震垫安装厚度，减少设备运行时的振动通过管路传递到建筑结构上。

　　设计过程中对管路的流道做了优化，尽量减少90度直角弯头的使用，大角度转弯处采用大曲率半径的弯管结构，降低局部阻力损失；所有变径位置都采用偏心变径接头，在水平管段上保持管顶平接，避免变径处形成气袋积存空气。支路管路的接口都从主管道的侧面或顶部接出，避免主管道内的杂质沉积流入支路。针对后期运维的需求，每个功能部件的前后都设置了截止阀，方便单个部件检修时关闭对应管段，不需要排空整个系统的存水；排气阀、排污阀的位置都设置在方便操作的高度，不需要登高或俯身就能完成日常的排气、排污操作。

　　从结构建模的细节来看，所有管路的壁厚都根据系统工作压力做了对应选型，弯头、三通这类管件的曲率半径和壁厚都和直管段保持一致，焊接位置的坡口形式在模型中做了简化示意，方便后续导出施工图纸时标注焊接要求。水泵的电机和泵体的连接尺寸完全参照常用立式管道泵的实际安装尺寸建模，底座的螺栓孔位置和尺寸都匹配通用的安装标准，换热单元的板片数量、接口尺寸也对应常用的小流量水冷系统的选型参数，整个模型的尺寸比例完全符合工程实际，不存在结构干涉或者安装空间不足的问题，可以直接用于同类项目的方案设计参考，或者拆解后用于管路安装的施工交底。
