多量程高精度偏心称重传感器结构设计

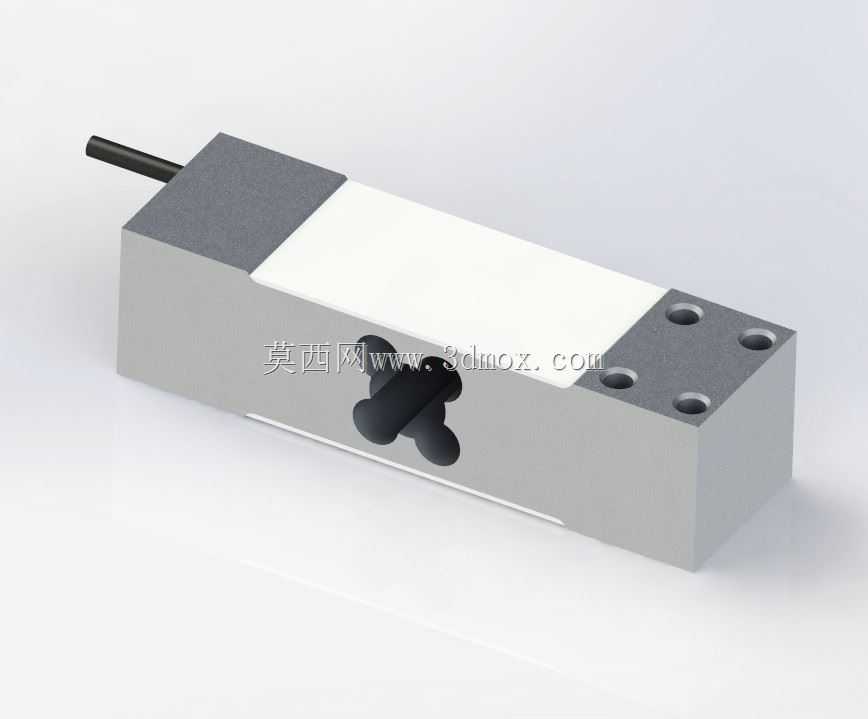

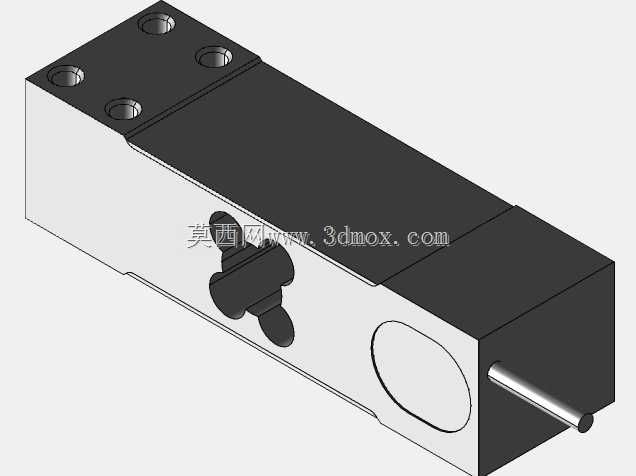

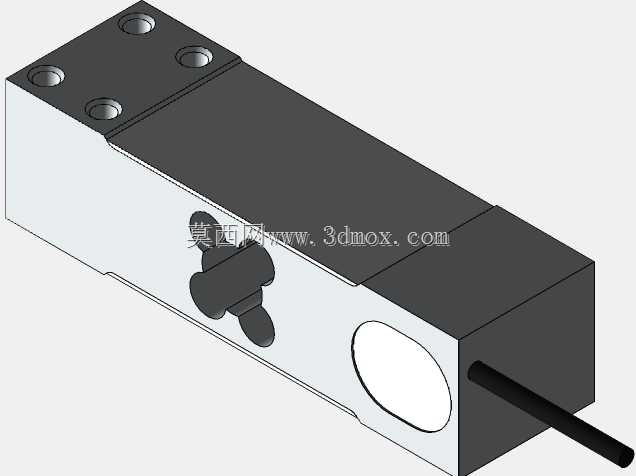

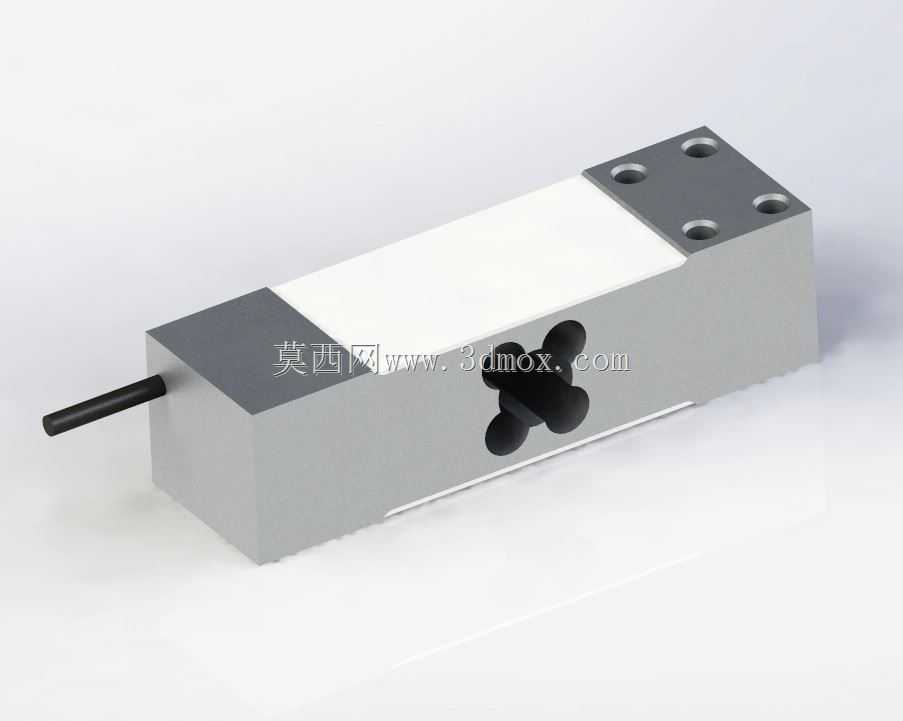

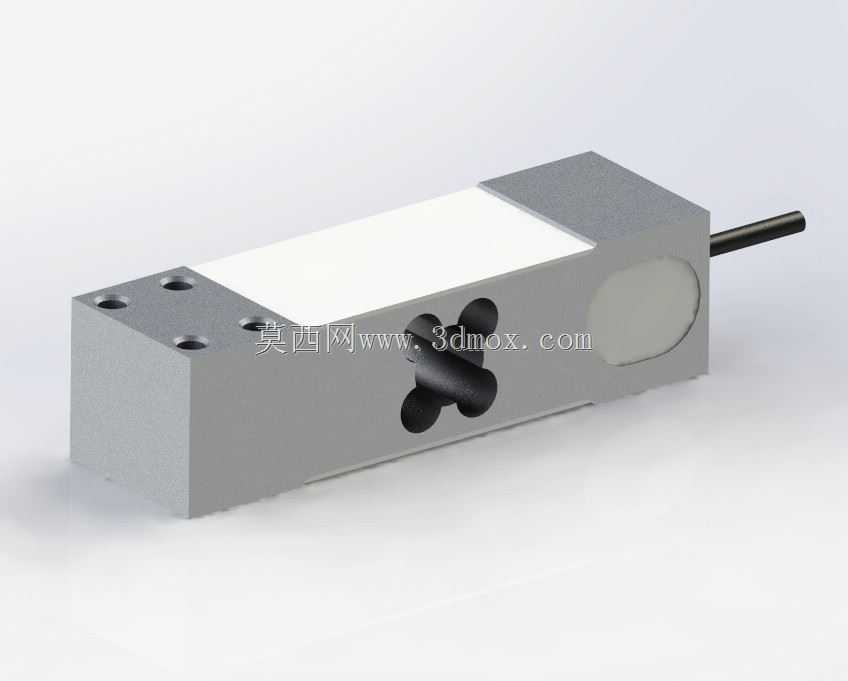

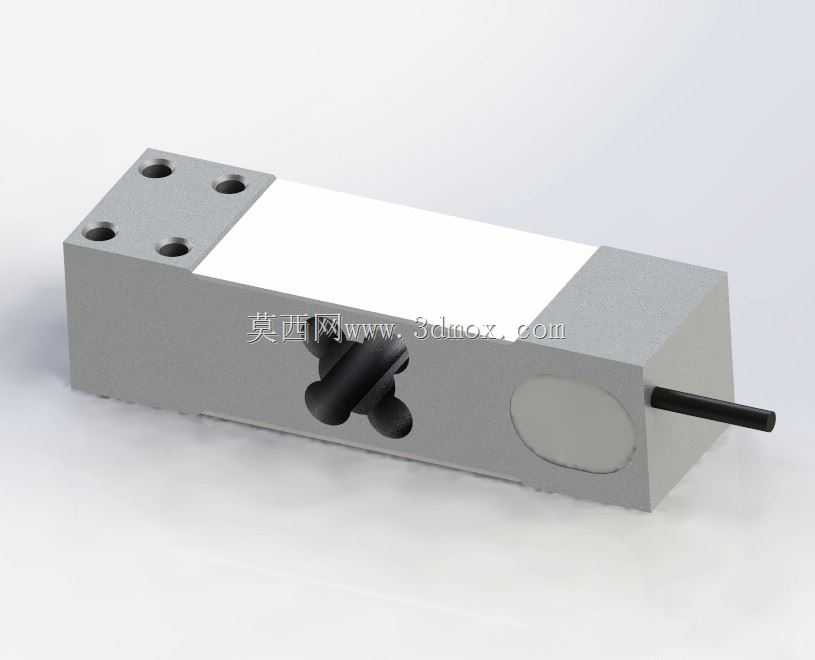

　　在工业称重、定量包装、物流分拣、小型台秤这类需要精准获取载荷重量的场景里，平行梁式称重传感器是应用占比极高的核心检测元件，本次设计的这款偏心称重结构，覆盖100kg到500kg的常用量程段，针对实际使用中载荷放置位置偏移带来的测量误差做了专门的结构优化，能在安装面有效区域内任意位置加载时，将输出误差控制在允许范围内，解决了普通单点传感器对载荷位置敏感的痛点。从结构设计逻辑来看，这款传感器采用经典的铝合金平行梁弹性体结构，弹性体整体为长方体切削加工成型，一端设置固定安装孔位，用于和设备基座刚性连接，另一端为加载端，用于承载秤台或者被测载荷，中间的应变区通过铣削加工出对称的应力集中槽，让应变片粘贴区域在承受载荷时能产生均匀的应变输出，

　　同时在弹性体的侧面设计了过载保护结构，当载荷超出额定范围120%时，弹性体的限位凸台会接触到基体，避免应变区产生不可逆的塑性变形，提升产品的抗过载能力。实际选型时需要注意安装边界的匹配，这款传感器的固定端设置了四个对称分布的沉头安装孔，孔位间距按照常用台秤的安装标准设计，加载端的安装孔位适配常规尺寸的秤台连接支架，出线端采用侧出式屏蔽电缆设计，电缆从弹性体固定端的侧面引出，避免加载过程中电缆被拉扯影响测量精度，同时电缆外层采用耐油耐磨的聚氨酯护套，适配车间、仓储这类有油污、粉尘的复杂使用环境。从功能特性上看，这款传感器针对偏心载荷做了专门的应变片布片优化，在弹性体的上下应变区对称粘贴高精度电阻应变片，组成全桥测量电路，

　　通过布片位置的补偿设计，抵消载荷偏离中心位置时产生的附加弯矩影响，不管是在秤台边角位置加载还是中心位置加载，输出的mV信号都能保持一致的线性度，不需要在仪表端做额外的角差校准就能满足三级秤的精度要求，大幅降低了整秤的装配调试难度。在实际应用场景中，这类传感器可以直接用于桌面式电子台秤、快递网点的自动称重扫码设备、食品加工生产线的定量检重秤、仓储领域的小型料位称重料斗，甚至可以集成到自动化装配线的工件重量检测工位，用来判断工件是否漏装零件、是否符合重量公差要求。设计过程中需要重点关注弹性体的材料选型，采用高强度锻造铝合金加工，经过时效处理消除加工内应力，避免长期使用后出现零点漂移的问题，应变片的粘贴位置经过有限元仿真反复验证，

　　确保在额定载荷下应变区的应变量处于应变片的最佳工作区间，同时在弹性体的应变区表面做了密封防护处理，覆盖防潮密封胶层，再通过金属盖板和密封垫将应变区完全封闭，达到IP65的防护等级，能在湿度较高的环境下长期稳定工作。安装使用时需要注意，传感器的固定端必须和刚性基座牢固连接，加载端的连接结构要避免产生附加的侧向力或者扭矩，否则会额外引入测量误差，两个安装面的平面度需要控制在0.1mm以内，避免安装时产生装配应力导致零点偏移，电缆走线时要预留足够的弯曲半径，不要和设备的运动部件产生摩擦，同时要远离强电干扰源，屏蔽层可靠接地，保证输出信号的稳定性。和同量程的其他结构传感器相比，这款平行梁偏心传感器的整体高度更低，结构更紧凑，不需要额外的附件就能直接安装使用，综合成本更低，非常适合批量应用在对成本和精度都有要求的商用衡器和工业检测设备中，在设计三维模型时，完整还原了弹性体的所有加工特征、安装孔位的尺寸公差、出线口的结构细节，以及过载保护凸台的配合间隙，能直接用于设备的装配干涉检查、安装支架的配套设计，也可以作为衡器产品开发的参考结构，帮助结构工程师快速完成整秤的结构布局，减少重复建模的工作量。
