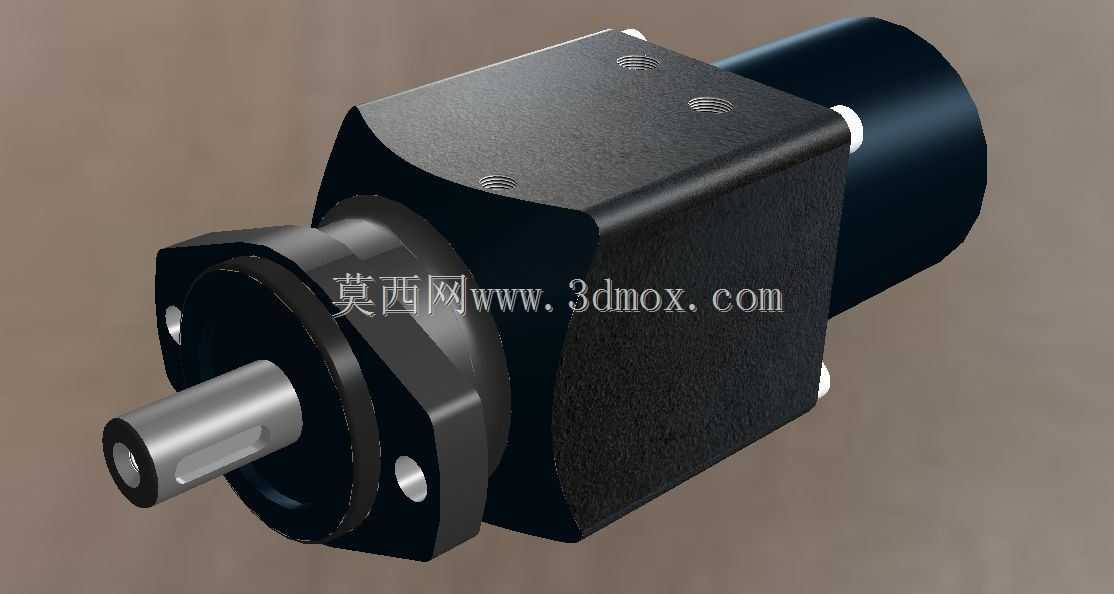

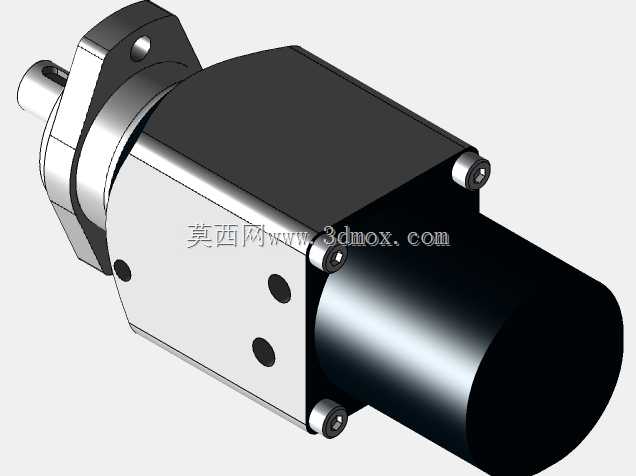

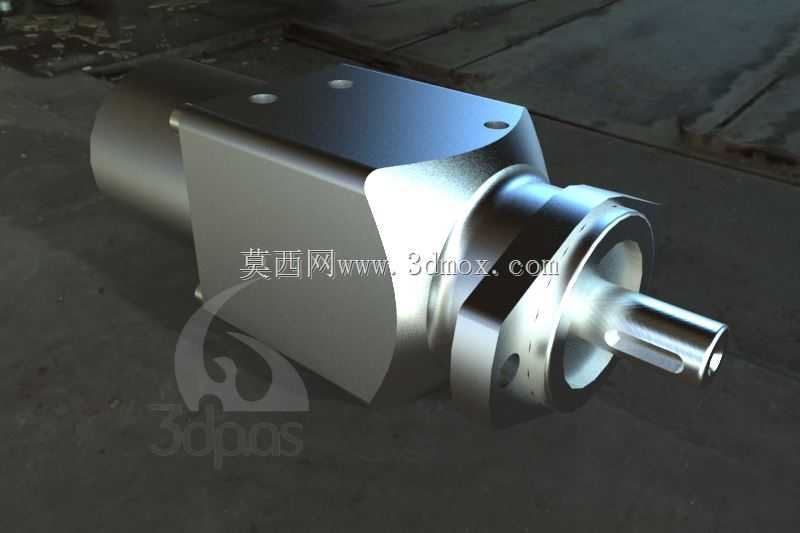

带制动功能80cc轨道液压驱动马达结构

　　这款带外部释放制动器的80cc轨道液压马达，主要面向轨道类行走设备的驱动场景设计，常见于轨道巡检小车、厂区轨道转运平车、小型轨道作业机具的行走轮驱动单元，也可适配需要驻车锁定、负载保持的低速大扭矩液压驱动工位。在实际工程应用中，这类带制动的轨道马达需要同时满足行走驱动和驻车防溜的双重需求，尤其是在有坡度的轨道工况下，制动器的可靠锁止直接关系到设备停靠的安全性，避免负载滑移引发的作业风险。

　　从功能特性来看，该马达采用轨道式配流结构，排量设定为80cc/r，属于中低速大扭矩输出范畴，可直接驱动行走轮省去中间减速环节，集成的制动器为常闭式结构，正常工作时依靠液压压力解锁，当系统压力卸除或出现失压故障时，制动器自动抱合锁止输出轴，无需额外的控制逻辑即可实现失效安全保护，外部释放结构则支持在系统无压的检修状态下，通过手动操作解除制动，方便设备的拖拽移位与故障排查，这一设计在现场维护场景中实用性极强，避免了无压状态下设备锁死无法移动的问题。

　　设计思路上，这款马达采用了驱动单元与制动单元一体化集成的布局，将制动组件封装在马达尾部的腔体内，没有采用外接制动阀或者独立制动夹钳的分体方案，大幅压缩了整体安装空间，输出轴侧采用标准法兰安装界面，轴伸带键槽结构，可直接与轨道轮的轮毂配合连接，减少了传动链路的连接零件数量，也降低了装配时的对中难度。马达本体的主壳体采用方正的切削外形，而非传统液压马达的圆柱壳体，四个安装面均预留了标准螺纹孔位，支持多方向的安装固定，适配不同安装空间的轨道设备机架，不管是侧装、正装还是倒装都能找到对应的固定点位，不需要额外设计转接安装板。

　　从安装边界来看，输出轴的轴径、法兰定位止口的尺寸均匹配常规小型轨道轮的安装尺寸，轴伸长度刚好覆盖轮毂的配合宽度，不会出现轴伸过长干涉轮体、或者过短配合长度不足的问题；尾部制动单元的外径与马达主体的安装边界做了齐平处理，没有突出的凸台结构，在机架上预留安装位时，只需要按照主体方形轮廓预留避让空间即可，不需要额外为尾部制动部分单独设计避让槽。油口的位置设置在壳体的侧上方，采用标准液压管螺纹接口，布管时可以顺着机架的走线方向连接进出油管，不会和轮体、机架结构产生干涉，制动器的控制油口单独引出，可直接接入系统的压力油路，实现驱动与制动的联动控制，当主油路建立压力驱动马达转动时，控制油同步推动制动活塞压缩弹簧解除制动，主油路卸压时弹簧力推动制动片压紧实现锁止，控制逻辑简单可靠，不需要额外的电磁阀组做独立控制，能有效简化配套液压系统的设计复杂度。

　　在实际选型适配时，需要注意该马达的额定工作压力区间与轨道设备的负载匹配，80cc的排量在系统额定压力下可输出的扭矩，需要满足轨道满载起步、爬坡时的牵引力需求，制动器的静制动扭矩要大于马达最大输出扭矩的1.5倍，确保在最大坡度停靠时不会出现溜车问题。安装时输出轴与轮毂的配合要采用过渡配合，键连接要保证足够的接触长度，法兰固定螺栓要采用防松结构，避免轨道行走过程中的振动导致螺栓松动。日常维护中，只需要按照液压系统的保养周期定期更换液压油，检查制动片的磨损量即可，一体化的密封结构可以有效防止外界的粉尘、雨水进入马达内部和制动腔，适配户外轨道作业的复杂工况，不需要频繁拆解维护。
