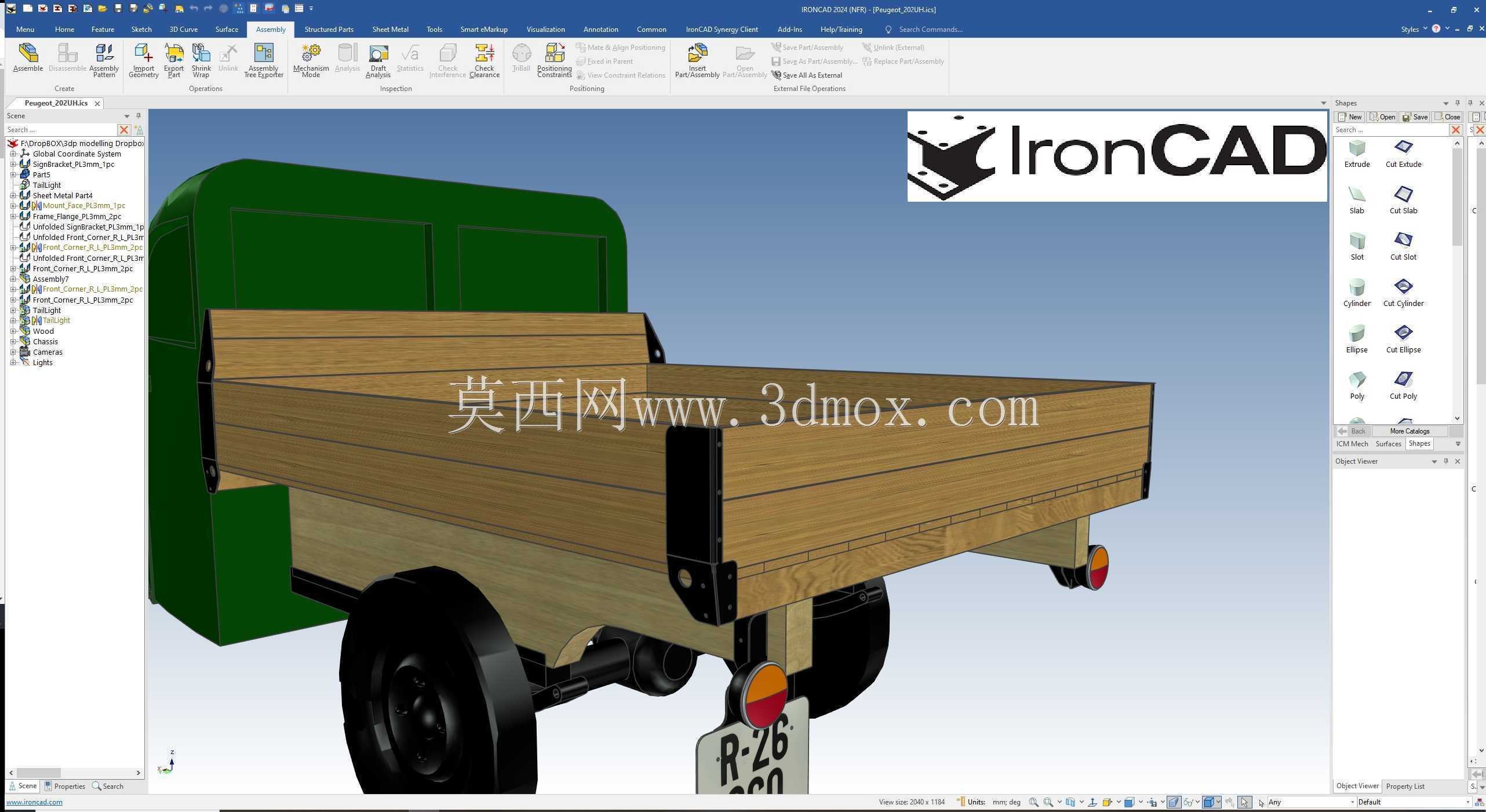

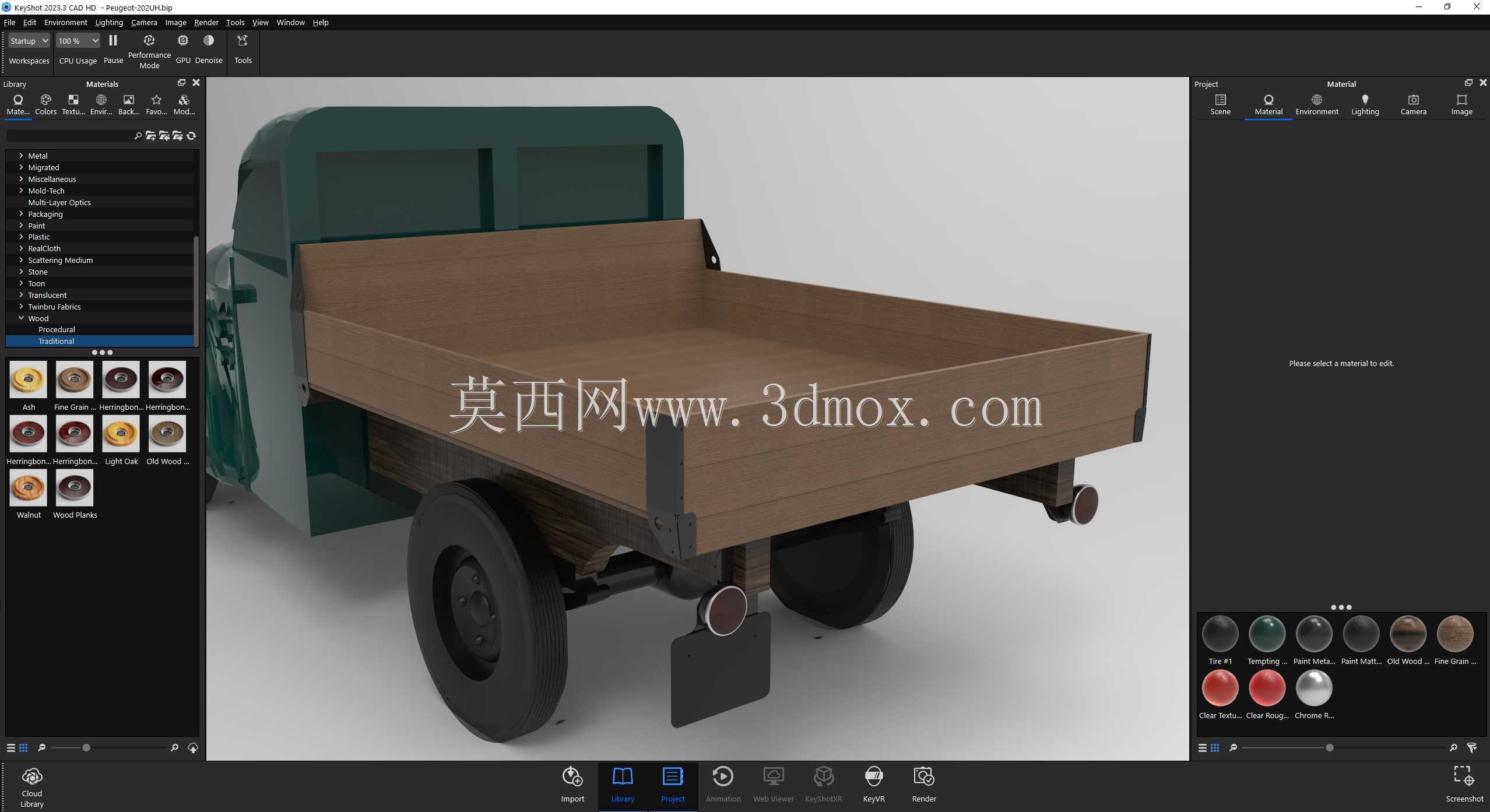

标致202UH皮卡货厢及附属支架结构

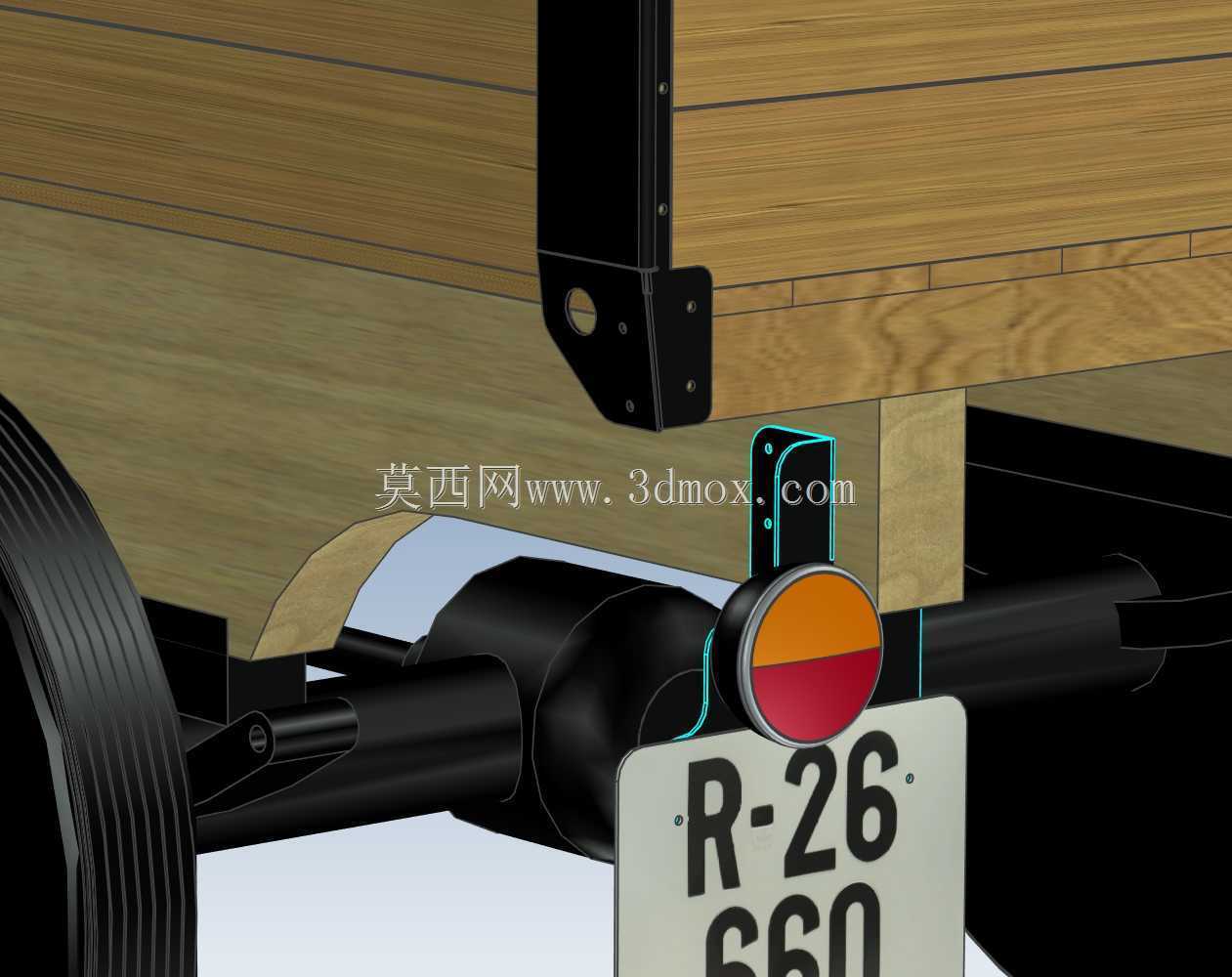

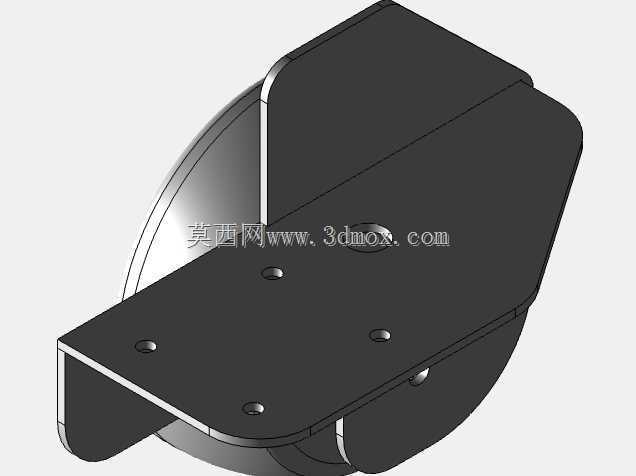

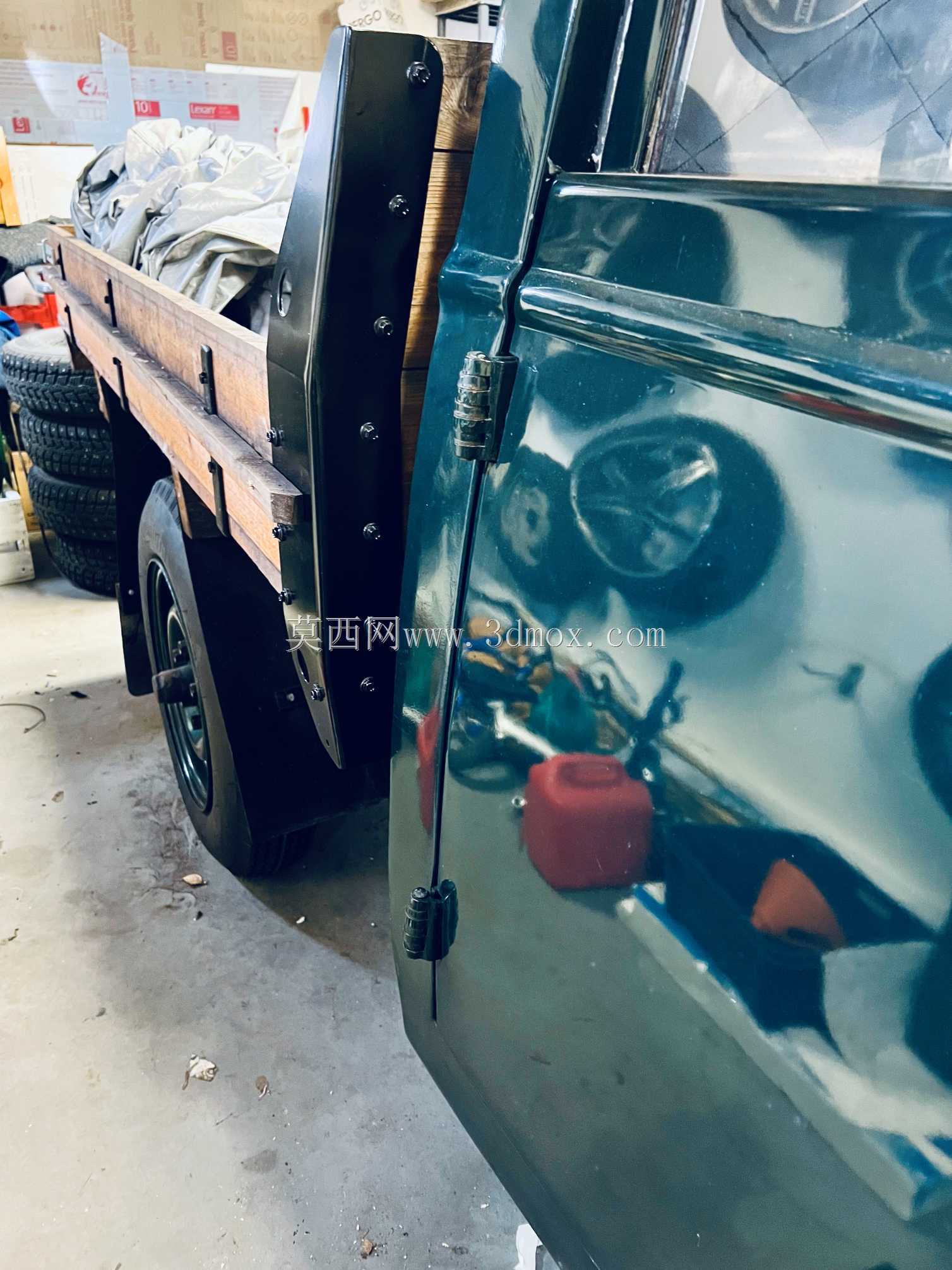

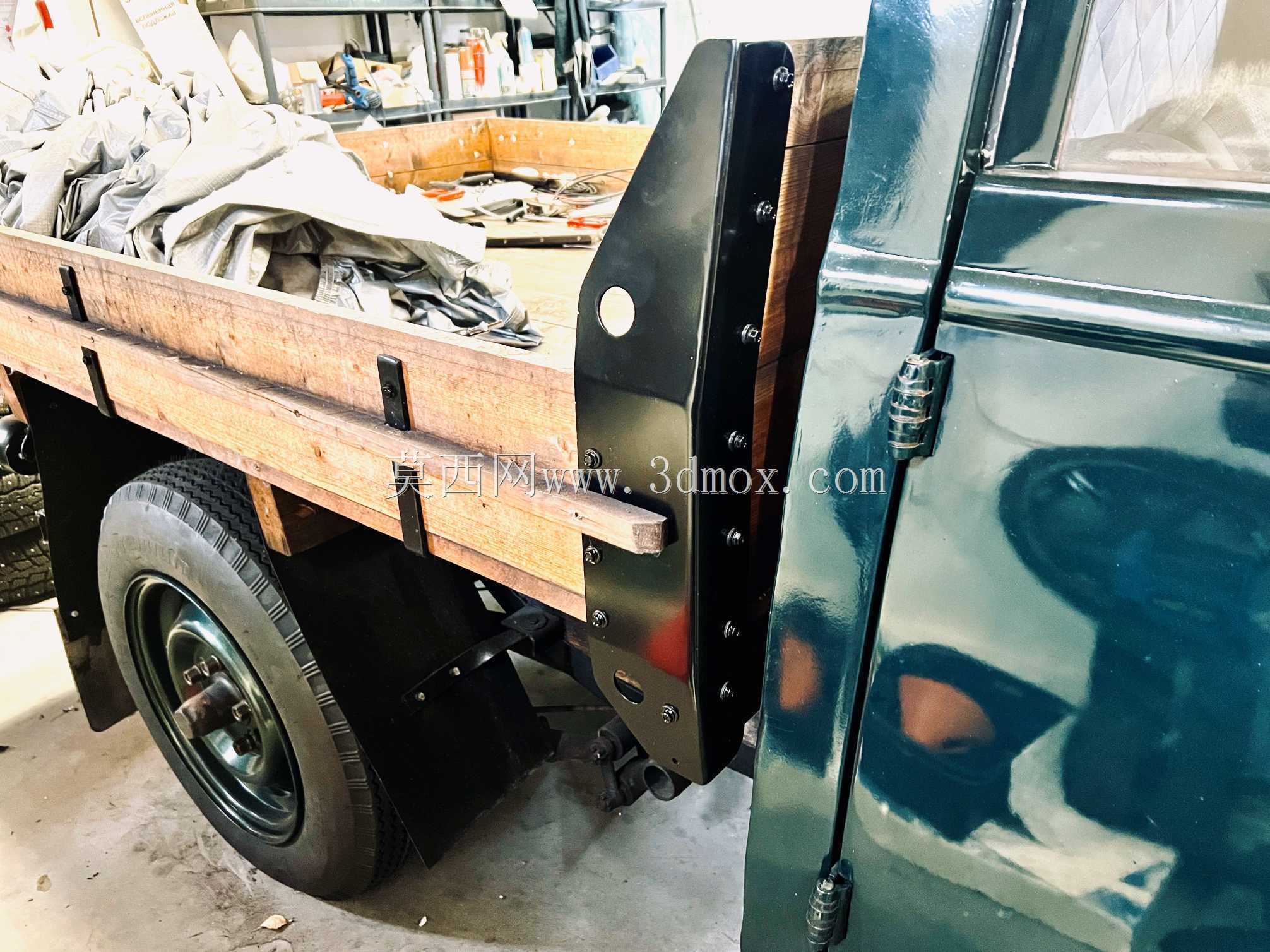

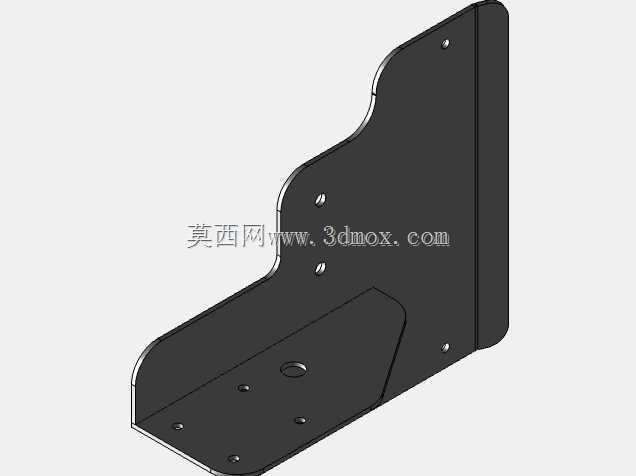

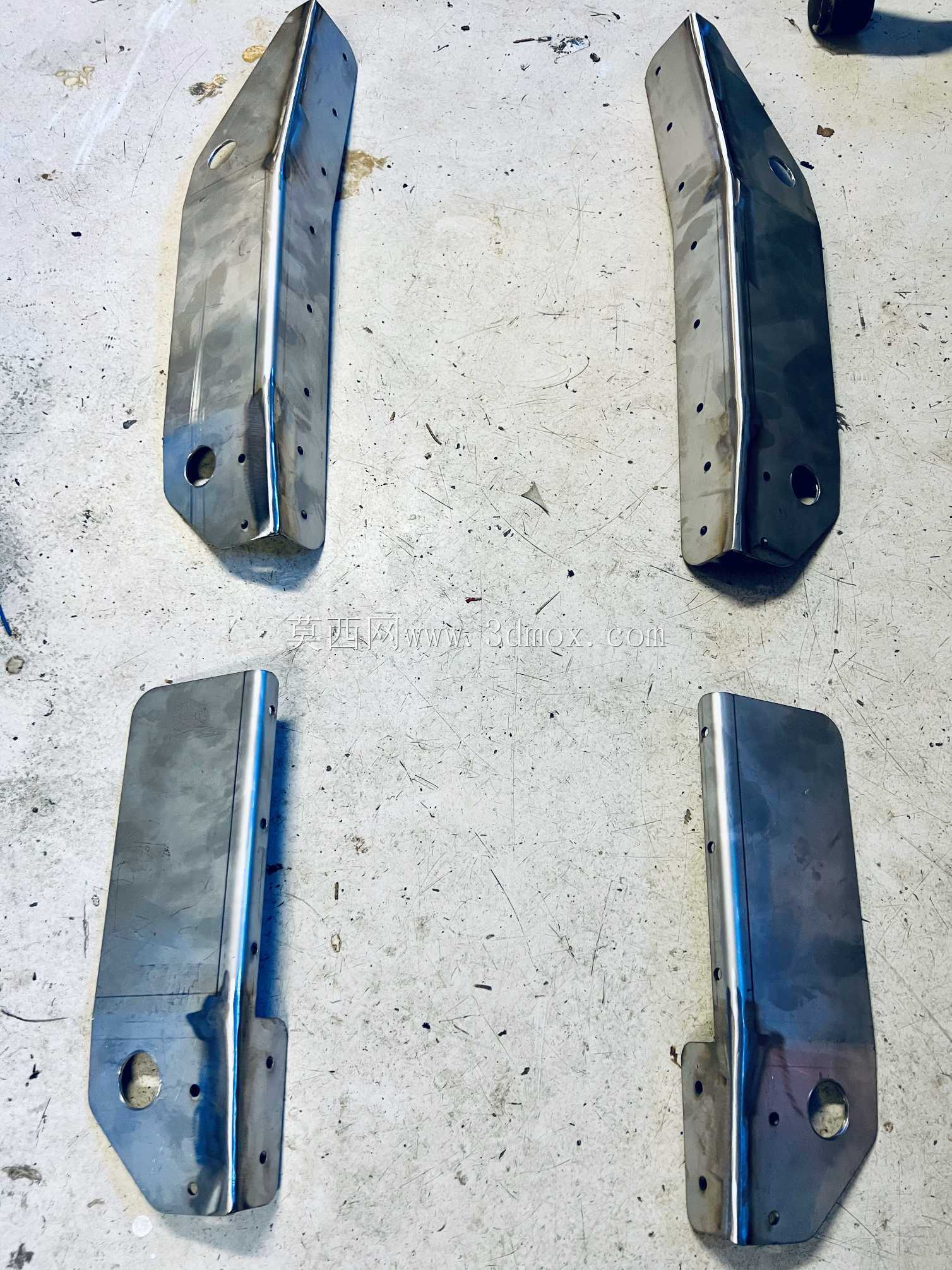

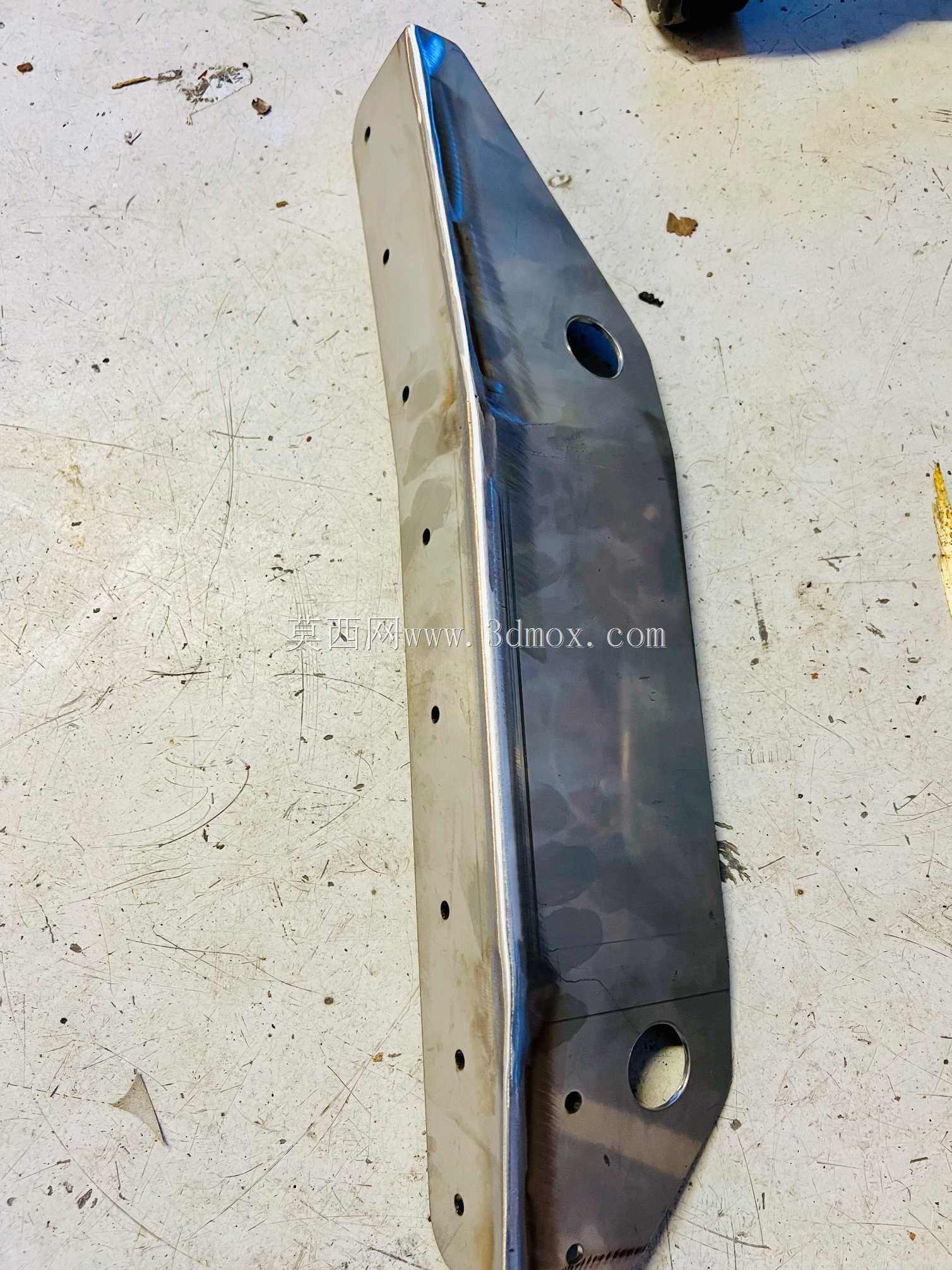

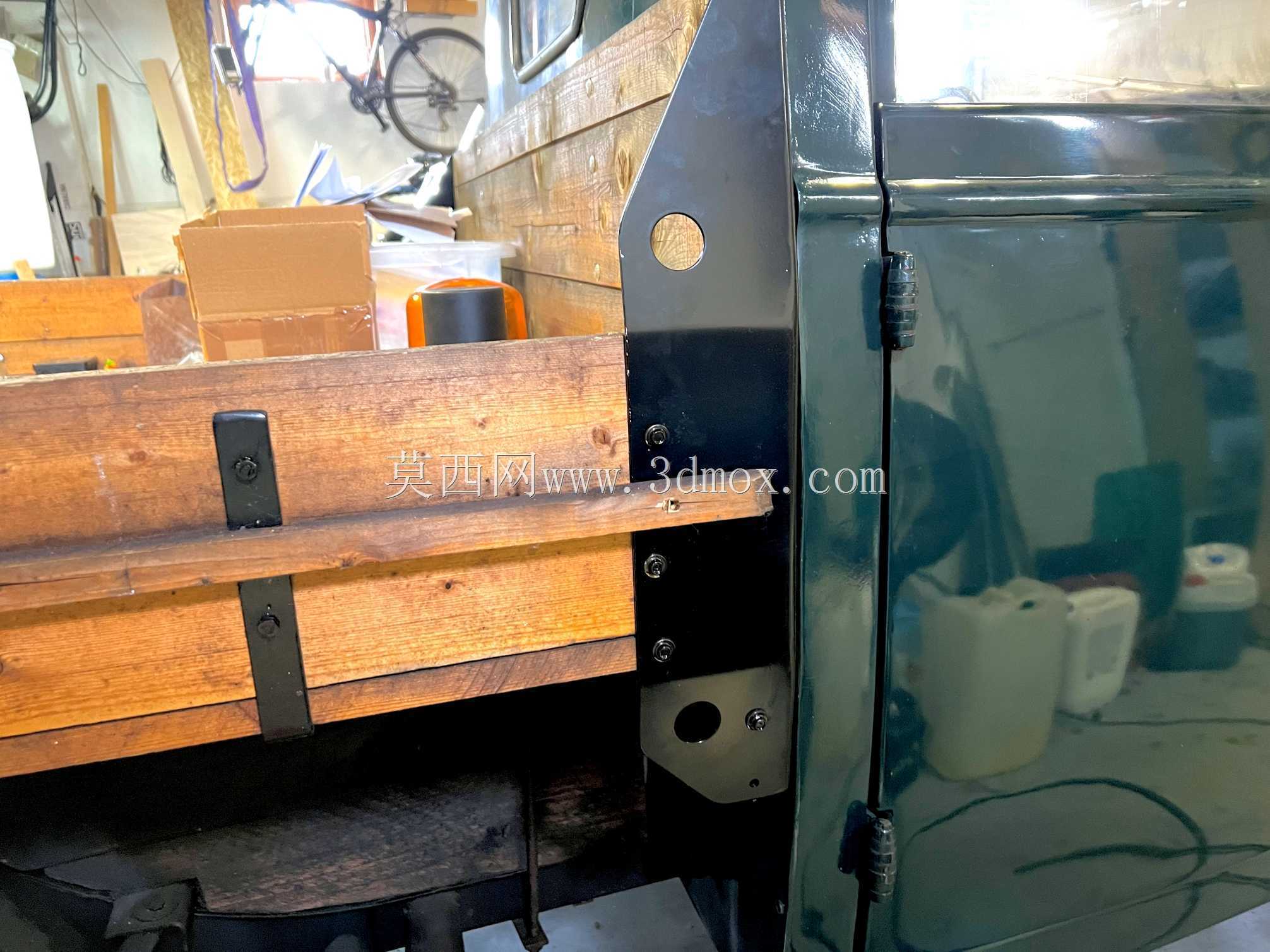

　　这套结构针对轻型载货皮卡的后货厢使用场景设计，主要服务于城乡短途零散货物转运、个体经营户工具物料运输的实际需求，货厢栏板采用木质板材搭配金属包边的组合形式，既兼顾了载货时的摩擦缓冲性能，也通过金属构件强化了边角位置的抗冲击能力，避免日常装卸货物时磕碰造成栏板边缘开裂、变形。设计过程中优先考虑了货厢的实际装载边界，床角位置采用3mm厚钢板作为支撑支架，钢板折弯角度完全匹配货厢栏板的拼接夹角，安装时可直接贴合木质栏板的边角位置，通过螺栓完成固定，不需要额外在现场做切割修配，能大幅降低货厢组装的工时消耗。附属的尾灯支架与车牌支架集成在床角支架的延伸段上，不需要在货厢尾部额外焊接独立安装座，既减少了尾部的突出构件，避免倒车时剐蹭造成尾灯、

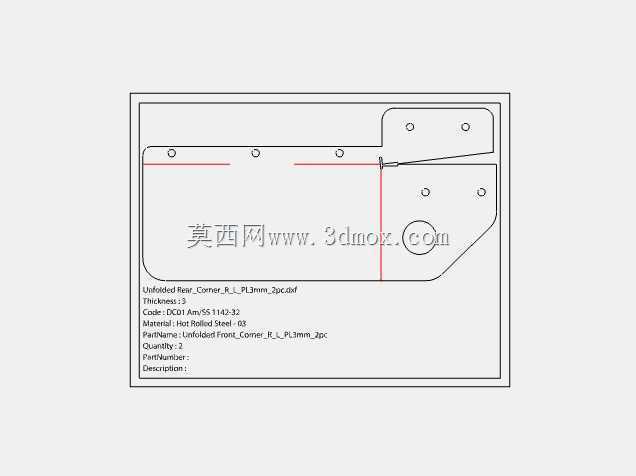

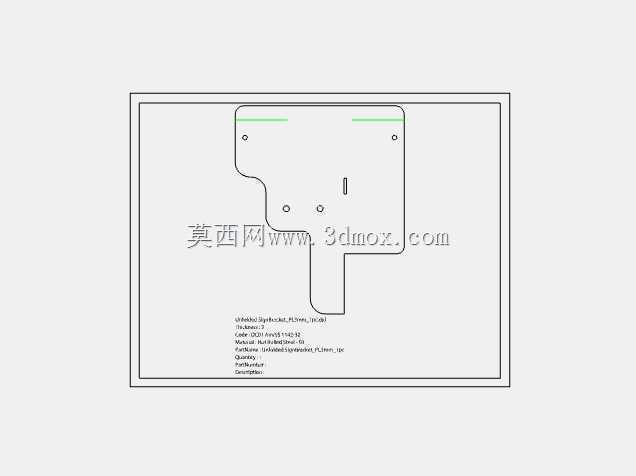

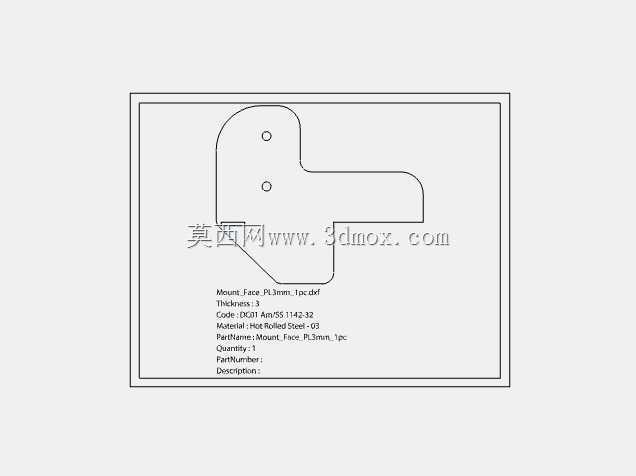

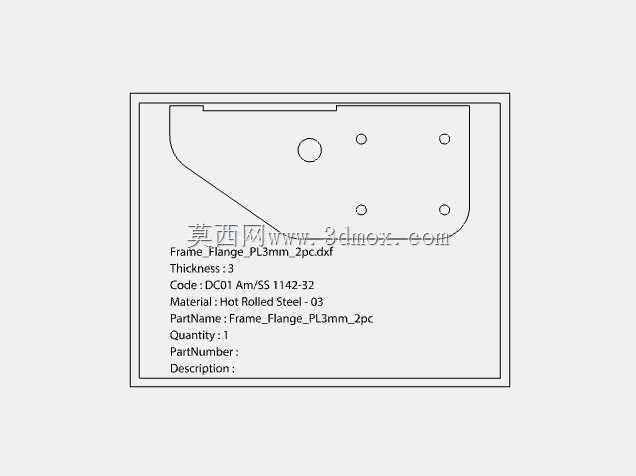

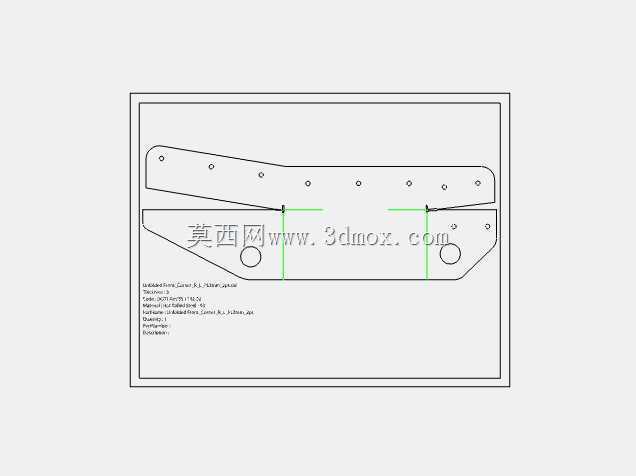

　　车牌损坏，也让尾部走线可以顺着支架内侧的预留空位布置，避免线路外露被货物勾扯磨损。货厢的栏板采用分段式拼接结构，每段栏板的拼接位置都预留了折叠、剪切对应的工艺缺口，配套的折弯图纸明确了各金属包边的折弯半径与回弹补偿量，加工时不需要反复试折调整参数，直接按图下料折弯即可达到装配精度要求。从安装边界来看，整套货厢结构与底盘的连接位置预留了标准的螺栓孔位，孔位间距完全匹配标致202UH车型的底盘安装点，不需要对底盘做任何打孔、焊接改造，直接原位固定即可完成装配。日常使用场景中，木质栏板的表面可以承受常规货物的摩擦冲击，金属包边覆盖了所有容易被磕碰的边角位置，即使是装卸金属件、建材类硬质货物，也不会轻易出现栏板边角破损的问题；

　　尾灯与车牌的安装位置完全符合道路通行的相关规范，不会因为支架位置偏差造成灯光照射角度偏移、车牌被遮挡的问题。结构设计时特意规避了应力集中的直角过渡，所有钢板支架的折弯位置都做了圆角处理，长期承受载货颠簸的交变载荷时，不会在转角位置出现疲劳开裂的问题；支架与木质栏板的接触位置都预留了垫片安装位，避免金属件与木材直接接触造成木材局部压溃，延长货厢的整体使用寿命。货厢的侧栏板与后栏板的连接位置采用了可翻转的铰接结构预留位，后续加装栏板锁扣后即可实现侧开、后开的装卸需求，不需要对现有支架结构做二次改动。整套结构的所有金属构件都采用常见的3mm热轧钢板加工，材料获取成本低，常规的钣金加工车间即可完成下料、折弯、焊接工序，不需要特殊的加工设备，

　　维修更换时也能快速加工出替换件，不会因为特殊型材或定制配件造成维修等待周期过长。从载荷传递路径来看，货物的重量通过木质栏板传递到床角支架，再通过支架均匀分散到底盘的安装纵梁上，不会出现局部载荷过大造成底盘纵梁变形的问题；支架上的所有螺栓孔都做了沉台处理，螺栓安装后表面不会突出，避免装卸货物时螺栓头勾扯货物、或者被货物撞击造成螺栓断裂。
