迷你ROV用3/8英寸亚克力透明监控穹顶

　　这款透明穹顶结构最初是为小型水下观测型ROV的前置摄像头防护需求设计，在水下作业场景中，摄像头前端的防护结构既要满足光学通透要求，又要承受对应水深的静压力，同时不能对镜头视场角产生遮挡或光学畸变干扰。常规市售的水下摄像穹顶多针对大型工业ROV或专业潜水摄影设备设计，尺寸偏大、安装接口不匹配小型DIY类ROV的紧凑舱体结构，且采购成本较高，对于小型作业类ROV的开发验证阶段来说性价比极低，因此针对性开发了这款适配3/8英寸安装规格的亚克力穹顶结构。

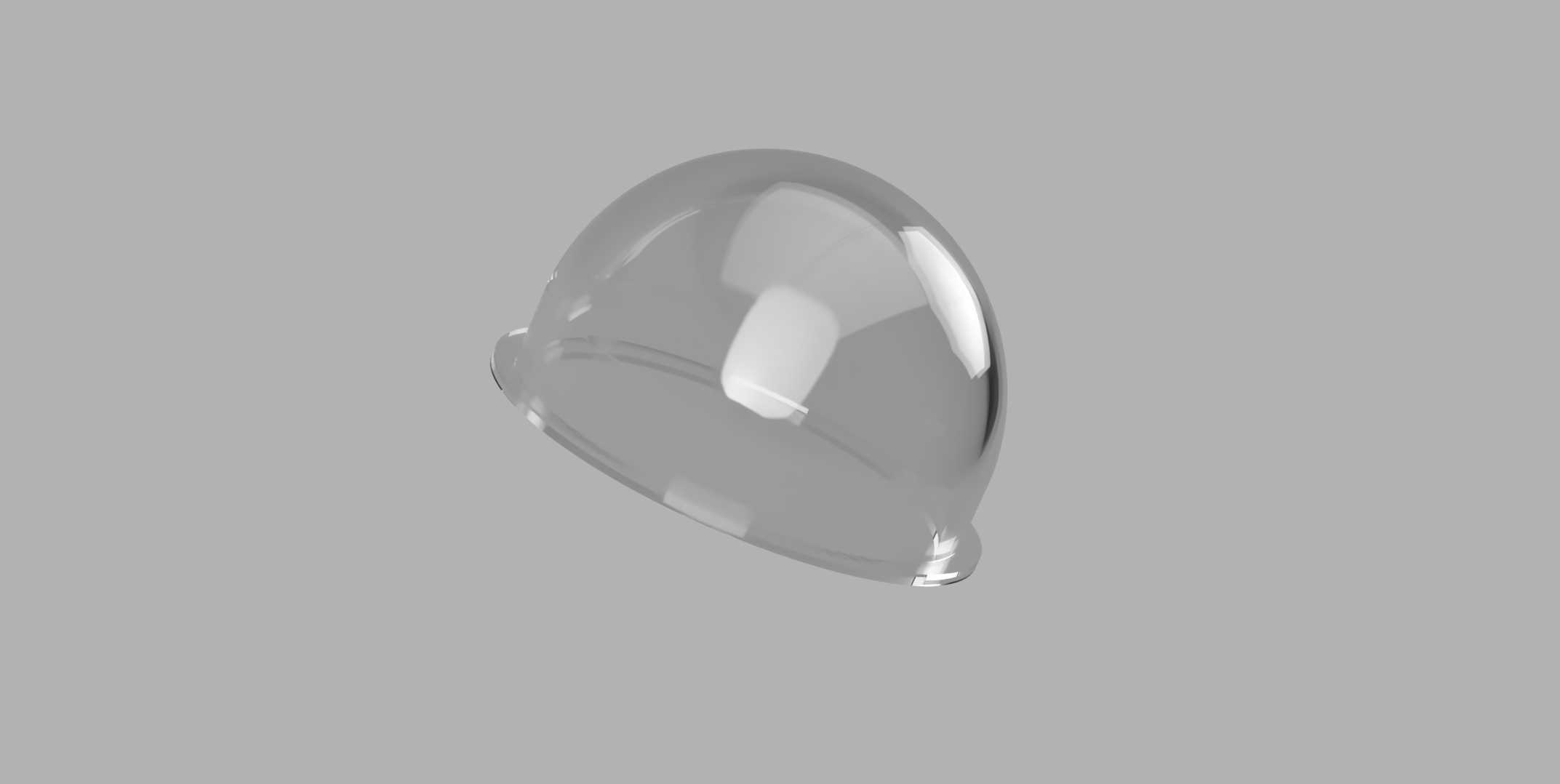

　　从功能特性来看，这款穹顶采用等壁厚半球形曲面设计，整体壁厚控制在3mm，半球形的曲面结构在水下承压时能将外部水压均匀分散到整个曲面壳体上，相比平面防护镜片，半球形结构不存在应力集中的边角区域，同等壁厚下能承受更大的静水压力，适合浅水域小型ROV的作业深度需求。材质选用高透亚克力，一方面亚克力的透光率接近光学玻璃，能满足摄像头的成像清晰度要求，不会出现画面发雾、偏色的问题；另一方面亚克力的抗冲击性能优于普通玻璃，在水下碰到礁石、管线等障碍物时不容易碎裂，即使出现轻微磕碰也不会像玻璃那样产生裂纹快速扩展导致舱体进水，能给摄像头提供更可靠的防护。穹顶的边缘设计有一圈贴合安装边，安装边的直径与小型ROV的前端舱壁开口尺寸匹配，安装时可以在贴合面加装O型密封圈，通过压圈或者粘接的方式固定在舱体前端，安装边的厚度略大于穹顶主体壁厚，能保证安装位置的结构强度，避免固定时压紧力导致穹顶边缘开裂。

　　从设计思路上，这款穹顶的曲面曲率完全匹配常用的小型广角监控摄像头的视场角，半球形的顶点刚好对准摄像头的光轴中心，曲面的弧度经过校准，不会让光线在穿过穹顶时产生额外的折射偏移，保证摄像头拍摄的画面不会出现边缘变形、虚焦的问题。在建模过程中，首先确定摄像头的安装位置与视场角边界，以镜头光轴与舱壁的交点为球心，绘制半球形曲面，再按照3mm的壁厚向内偏移生成壳体结构，之后在半球的底边延伸出平直的安装翻边，翻边的宽度根据常用的小型ROV舱壁厚度设计，保证安装后翻边能完全贴合舱壁的密封面，不会出现突出或者宽度不足导致密封失效的问题。整个结构没有多余的加强筋或者凸起结构，外表面完全光滑，一方面能减少ROV在水下行进时的水流阻力，另一方面光滑的表面不容易缠绕水中的水草、线缆等杂物，也能降低水生生物附着的概率，减少水下作业时的维护清理工作量。

　　在安装边界方面，这款穹顶的整体外径适配3/8英寸的标准安装接口，安装翻边的外径比穹顶主体直径大4mm，预留出足够的密封面宽度，安装时需要在舱壁对应位置开出与穹顶主体直径匹配的通孔，通孔周边的舱壁平面需要保证平面度在0.1mm以内，避免安装后密封面存在间隙导致漏水。穹顶的内部深度刚好能容纳常规小型监控摄像头的镜头突出部分，摄像头安装在舱内的支架上时，镜头前端与穹顶内表面的距离控制在2-3mm，既不会碰到穹顶内壁导致摩擦刮花，也不会因为距离太远导致穹顶内壁的反光进入镜头产生眩光。如果需要在更深的水域使用，可以在不改变外部安装尺寸的前提下适当增加壁厚，或者更换为PC材质提升承压能力，但要注意调整壁厚时需要保证曲面的曲率不变，避免影响光学成像效果。这款穹顶除了用于小型ROV的摄像头防护之外，也可以用于户外露天监控摄像头的防雨防尘罩、小型检测设备的透明观察窗等场景，只要安装接口尺寸匹配，都可以通过调整密封结构实现对应场景的防护需求。
