风力涡轮机叶轮流体仿真网格划分结构

　　在风能转化利用的工程场景中，风力涡轮机的叶轮是直接捕获风能、将空气动能转化为机械能的核心部件，其气动外形的合理性直接决定整套机组的发电效率与运行稳定性，尤其是在开展 Computational Fluid Dynamics 流体仿真分析前，高质量的网格划分是保障仿真结果收敛、数据贴近实际工况的必要前提。这套结构的设计围绕低风速启动特性与高风速下的载荷分布展开，三叶片的布局形式经过多轮气动载荷迭代，叶片沿展向的弦长、扭转角均遵循贝茨理论下的最优叶尖速比匹配逻辑，从叶根到叶尖的翼型平滑过渡，既保证叶根区域足够的结构强度以传递扭矩，又让叶尖区域保持较高的升阻比，减少叶尖涡带来的能量损耗。从安装边界来看，叶轮与轮毂的配合面采用锥面定位结构，

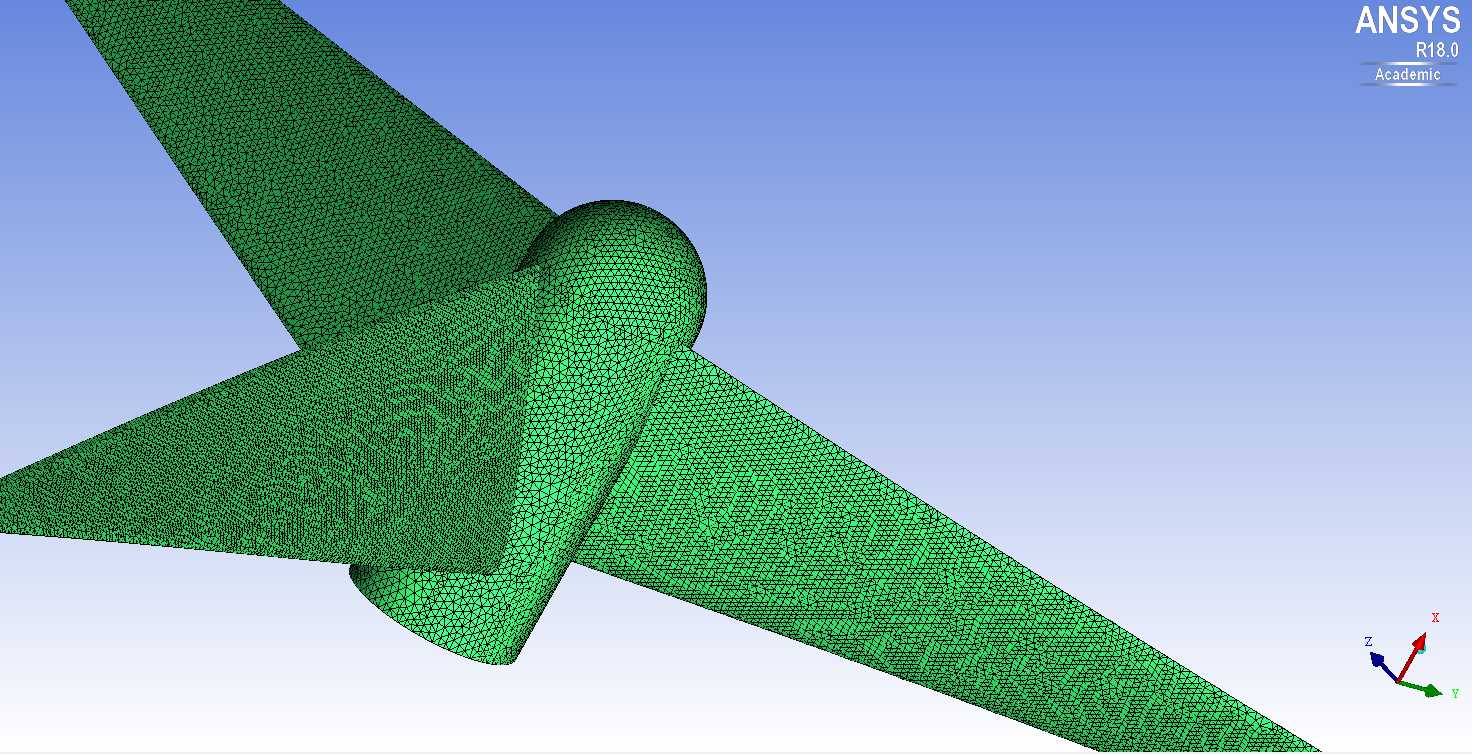

　　配合公差控制在h7级，能够抵消长期运行中交变载荷带来的连接松动风险，叶片根部的安装法兰预留了标准螺栓孔位，可适配主流兆瓦级以下风力发电机组的轮毂接口，无需额外加工转接结构即可完成装配。在实际应用场景中，这类叶轮结构既可以用于小型分布式离网风电系统，为偏远牧区、海岛哨所提供独立供电支撑，也可以作为风光互补路灯、户外监测基站的动力采集部件，在3m/s的启动风速下即可带动转轴转动，额定风速下的风能利用系数可达到0.42以上，接近同类尺寸叶轮的理论效率上限。开展网格划分工作时，针对叶片近壁面区域采用边界层网格加密处理，第一层网格高度满足y+值在30-50的区间要求，能够精准捕捉附面层内的流动分离现象，远场区域则采用渐变尺寸的非结构网格，

　　在控制整体网格数量的同时保证流场计算域的求解精度，整个网格模型的单元质量均在0.35以上，避免了负体积、高扭曲度单元带来的仿真计算发散问题。从结构特性来看，叶片的翼型选型兼顾了低雷诺数下的气动性能，在沙尘、盐雾等复杂户外环境下，叶片前缘的圆滑过渡结构能够减少颗粒物冲蚀带来的外形损伤，长期运行后的气动效率衰减幅度控制在8%以内，降低了后期运维的频次与成本。设计过程中还充分考虑了极端工况下的载荷冗余，叶片的结构刚度满足50m/s极限风速下的形变要求，叶尖最大形变量不超过叶片展长的1%，不会出现叶片碰擦塔筒的安全隐患，连接区域的应力集中系数控制在1.2以下，疲劳寿命可达到20年以上的设计使用周期。在流场仿真的前处理环节，

　　网格的疏密分布完全匹配流场的梯度变化规律，在叶片尾迹区域适当加密网格，能够清晰还原叶尖涡的生成、发展与耗散过程，为后续优化叶片扭角分布、调整叶尖小翼结构提供可靠的数据支撑，相比传统的结构化网格方案，这套非结构网格划分方案的前处理周期缩短了40%，同时能够保证仿真结果与风洞试验数据的偏差在5%以内，完全满足工程设计阶段的验证需求。
