小型通用动力燃油供给化油器结构设计

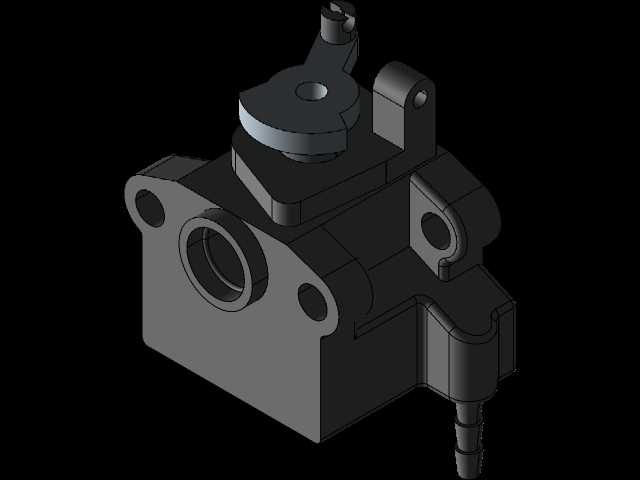

　　在小型通用内燃机的配套体系里，化油器是决定空燃比匹配精度、直接影响整机动力输出与燃油经济性的核心部件，这套三维结构完整还原了浮子室式化油器的全部装配关系，覆盖从进气接口、节气门操控臂到燃油接头、安装定位凸台的所有细节，可直接用于小型发电机组、园林机械、迷你摩托等排量在50cc到125cc区间的单缸汽油机配套选型参考。从实际工况适配角度看，这类化油器的核心作用是在发动机不同负荷、不同转速工况下，精准匹配进气量与燃油供给量，形成符合燃烧要求的可燃混合气，冷启动时通过阻风门结构加浓混合气保证点火成功率，怠速工况下维持低转速稳定运转的稀薄混合气供给，大负荷全开时节气门同步提升油针开度，加浓混合气满足动力输出需求。

　　设计过程中首先要确定的是安装边界，主体进气法兰采用双螺栓孔定位，两个安装孔中心距与进气口直径严格匹配对应排量发动机的进气道接口尺寸，法兰面预留0.8mm的密封垫安装槽，避免装配后出现进气漏气导致的空燃比失准问题；侧面的燃油输入接头采用标准倒刺式结构，适配内径6mm的耐油橡胶油管，接头根部做R2圆角过渡，避免长期震动下出现应力开裂。节气门操控臂的转动角度设计为0到75度，对应怠速到全开的全行程，臂端的拉线卡槽尺寸适配通用1.2mm直径的油门拉线，装配后转动无卡滞，回位弹簧的预紧力设置为3N，保证松开油门后节气门能自动回位到怠速位置，不会出现飞车风险。浮子室的容积设计为18ml，可满足发动机全负荷工况下30秒以上的燃油缓冲供给，

　　避免车辆倾斜或者路面颠簸时出现燃油供给中断，浮子的浮力参数经过匹配，进油针阀的开启压力设置为15kPa，和常规燃油箱的高位供油压力匹配，不会出现浮子室溢油或者供油不足的问题。主量孔、怠速量孔的安装位置在模型中做了精准的位置还原，量孔的安装螺纹采用M5标准细牙螺纹，方便后续根据不同海拔、不同燃油标号做适配调整，空气量孔的进气通道做了独立的迷宫式结构，避免进气中的杂质直接堵塞量孔。整个壳体采用压铸铝合金的成型工艺设计，壁厚均匀控制在2.5mm，所有转角位置都做了R1以上的铸造圆角，避免压铸成型时出现缩孔、冷隔缺陷，外部的加强筋布置在节气门转轴座、安装法兰的受力位置，既提升整体结构刚度，又不会额外增加过多重量。从装配关系看，

　　节气门轴与壳体轴孔的配合间隙控制在0.02mm到0.04mm之间，既保证转动灵活，又不会出现间隙过大导致的漏气问题，轴端的密封采用丁腈橡胶油封，可耐受燃油长期浸泡，使用寿命满足500小时以上的工况要求。在做三维建模过程中，所有运动部件都做了干涉检查，节气门在全行程转动过程中不会和腔体内壁、油针组件发生碰撞，阻风门的转动行程也做了角度限位，避免关闭过度导致的卡滞。这类化油器的实际应用场景覆盖极广，除了常规的小型通用汽油机，还可用于改装类的迷你赛车、航模发动机的燃油系统改装参考，建模时还原的所有尺寸都和量产实物保持一致，结构工程师可直接基于该模型做安装适配校核，也可作为同类化油器改型设计的基础参考，调整量孔尺寸、法兰接口参数即可快速适配不同排量的发动机需求，大幅缩短新产品的开发周期。需要注意的是，这类化油器的进气口方向、操控臂的布置角度直接决定整机的安装布局，模型中预留的安装孔位、周边间隙都经过实际装配验证，不会出现和发动机缸头、空滤器壳体干涉的问题，燃油接头的伸出长度也考虑了油管装配的弯曲半径，避免油管弯折过度导致的燃油流通不畅。
