水箱泵组连接柔性工作台管路结构

　　这套管路结构主要面向小型流体循环系统的台架搭建场景，常见于实验室小型水循环测试台、台式冷却循环装置、小型化工试剂输送工位这类需要在工作台面完成流体回路搭建的场合，核心作用是实现水箱储液单元与泵体动力单元之间的柔性连通，同时兼顾台架布局调整时的管路适配性，避免硬管连接在设备微调、部件移位时出现的应力集中、接口渗漏问题。从实际使用场景来看，这类管路不需要承担高压大流量的输送任务，常规工作压力多在0.6MPa以内，输送介质以常温清水、低浓度水溶性试剂、冷却循环水为主，因此管路选型上采用了薄壁金属硬管搭配局部柔性缓冲段的组合方案，既保证了管路走向的固定性，避免软管长期使用出现的下垂、弯折堵流问题，

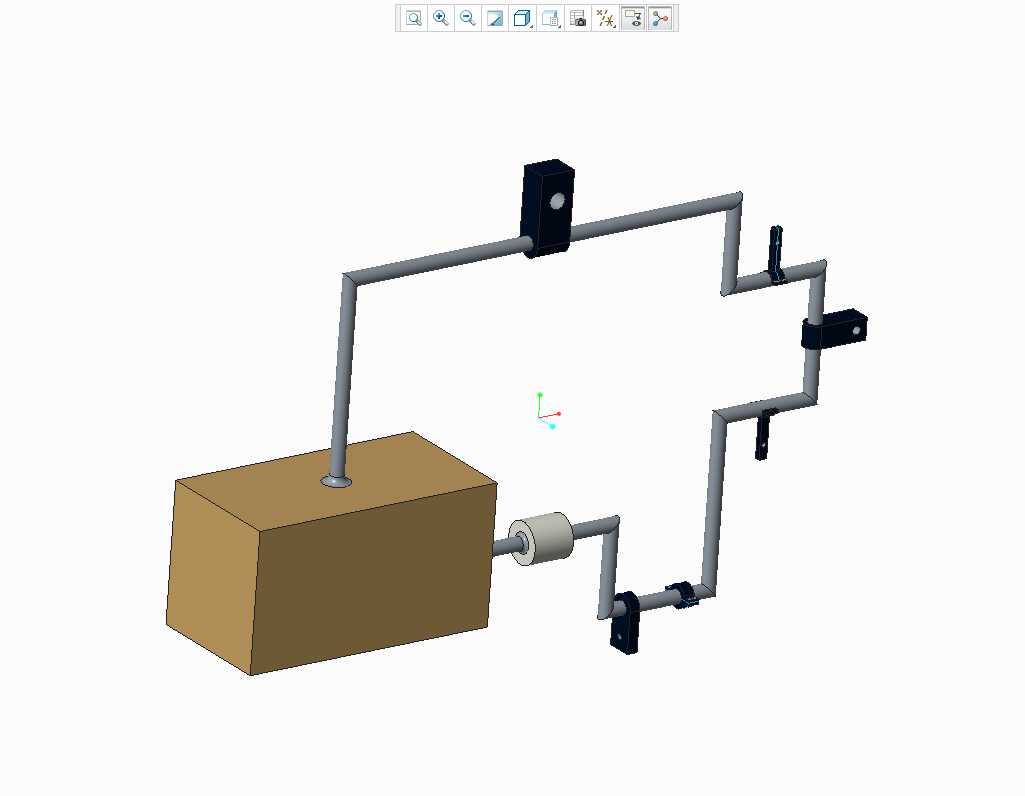

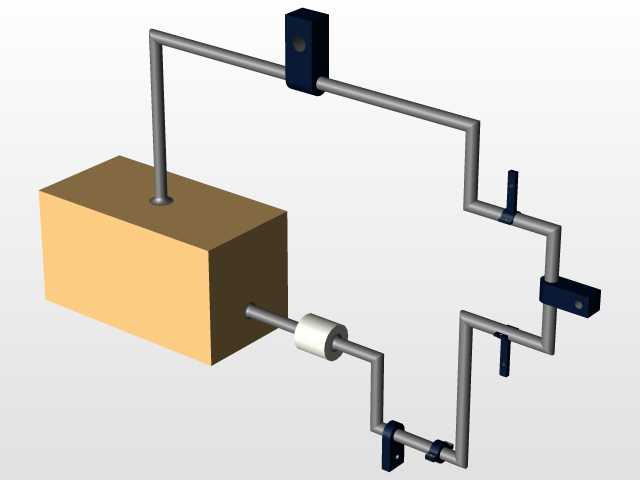

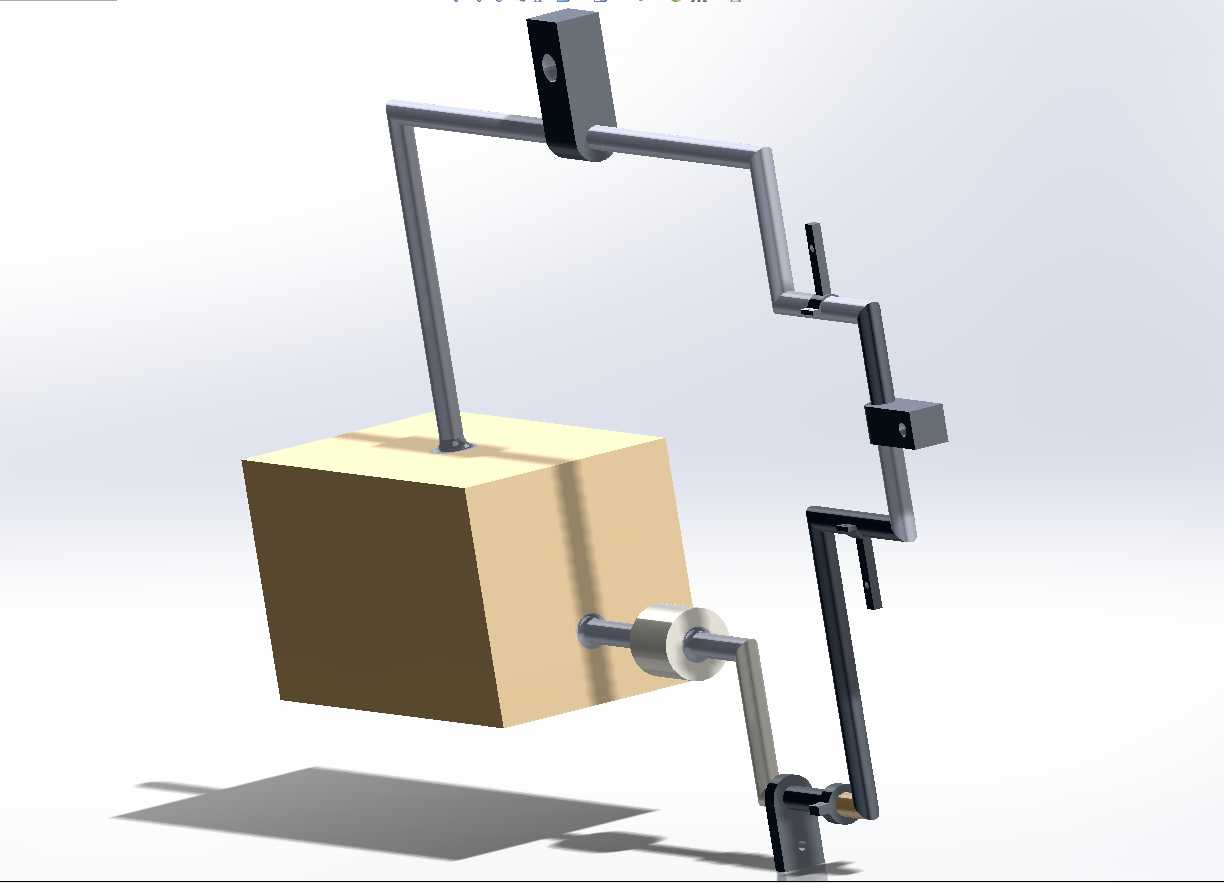

　　又能通过中间的柔性段抵消泵体运行产生的微幅振动，阻断振动向水箱端的传递，降低台架运行的整体振动噪音。设计过程中首先确定了两端的接口边界：水箱端采用垂直向下的插管式接口，接口位置位于水箱顶面靠近侧壁的区域，管路从接口垂直向上延伸后做90度弯折，沿台架上层空间水平排布，避开台面上的操作区域，不会对工作台面的人工操作、其他部件安装造成干涉；泵体端接口位于泵体侧方水平方向，管路从泵体接口引出后同样通过多段90度弯折沿台架侧部空间排布，所有弯折处均采用标准直角弯管衔接，弯折半径统一匹配管路外径的1.5倍，既保证流体在弯折处的流阻处于合理区间，也让管路整体走线规整，方便后期的维护检修。管路的固定全部采用卡扣式管夹结构，

　　管夹底座通过螺栓固定在台架的型材框架或者工作台的侧边立板上，每段水平管路的固定点间距控制在200-300mm之间，垂直管路的固定点不少于2个，避免管路长期使用出现移位、形变。中间的柔性连接段设置在靠近泵体接口的位置，长度控制在50-80mm，采用耐腐柔性材质，两端通过卡箍与两侧硬管密封连接，这个位置的柔性段除了隔振作用外，还能补偿水箱与泵体安装时的位置公差，就算两个部件的安装孔位存在10mm以内的同轴度偏差，也可以通过柔性段的形变完成适配，不需要重新调整硬管的弯折尺寸，降低台架的装配难度。从安装边界来看，整套管路的最高点距离工作台面的高度不超过250mm，管路最外侧距离台架边缘的距离不超过80mm，

　　所有固定管夹的安装孔均采用长圆孔设计，允许安装时存在±5mm的位置调整量，不需要在台架加工阶段就精准确定所有孔位，降低台架的加工精度要求。实际装配过程中，需要先预装所有硬管段，调整好各段管路的位置与弯折角度，确认两端接口能够对齐后再紧固所有管夹的固定螺栓，最后安装中间的柔性段，检查所有接口的密封面是否平整，避免出现密封垫片错位、卡箍紧固力度不足导致的渗漏问题。日常使用中，这类管路不需要频繁维护，只需要定期检查管夹是否出现松动、柔性段是否出现老化龟裂即可，由于管路走线全部沿台架边缘排布，就算出现渗漏问题，漏出的液体也会沿台架边缘流到接液槽内，不会污染工作台面上的测试样品或者操作工件。不同于全软管连接的方案，这种硬管加局部柔性段的设计，能让管路的通径保持恒定，不会出现软管受负压吸扁、弯折堵流的问题，输送流量的稳定性更好，同时管路外形规整，不会出现软管杂乱排布的情况，让整个工作台的布局更加整洁，也方便后期在台架上加装其他传感器、控制阀件时梳理管路走向，预留足够的安装空间。
