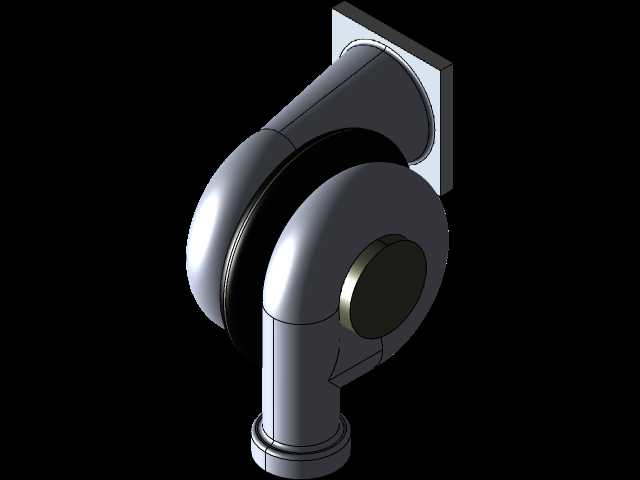

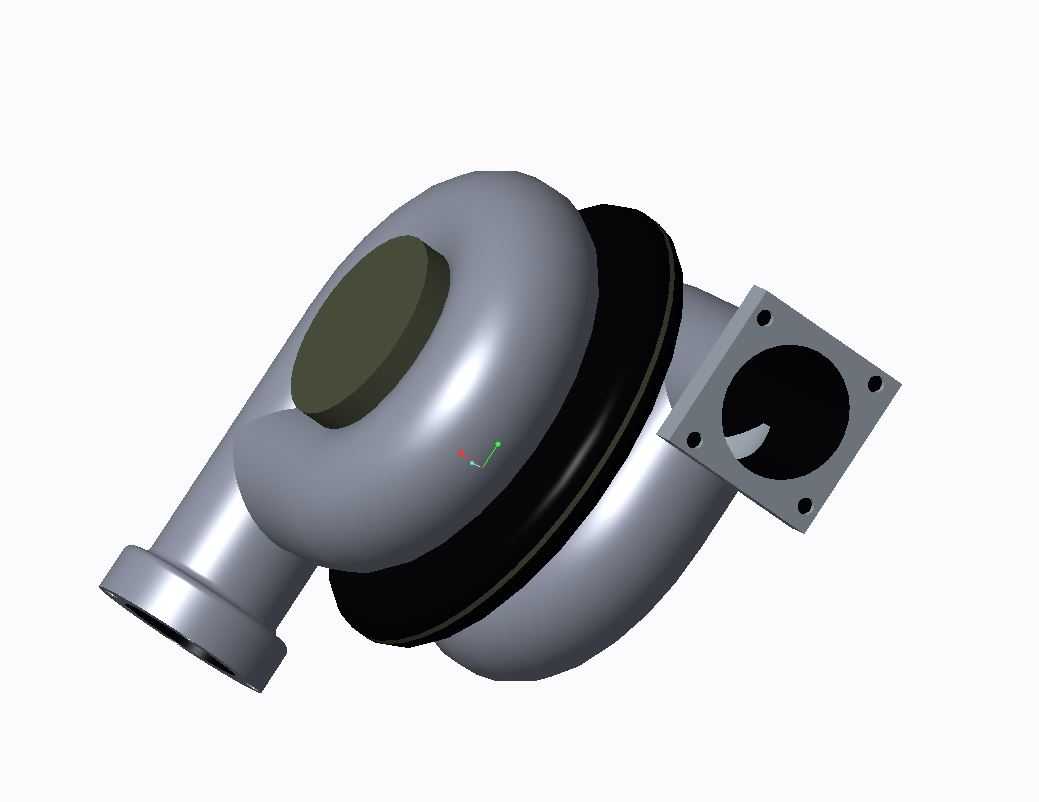

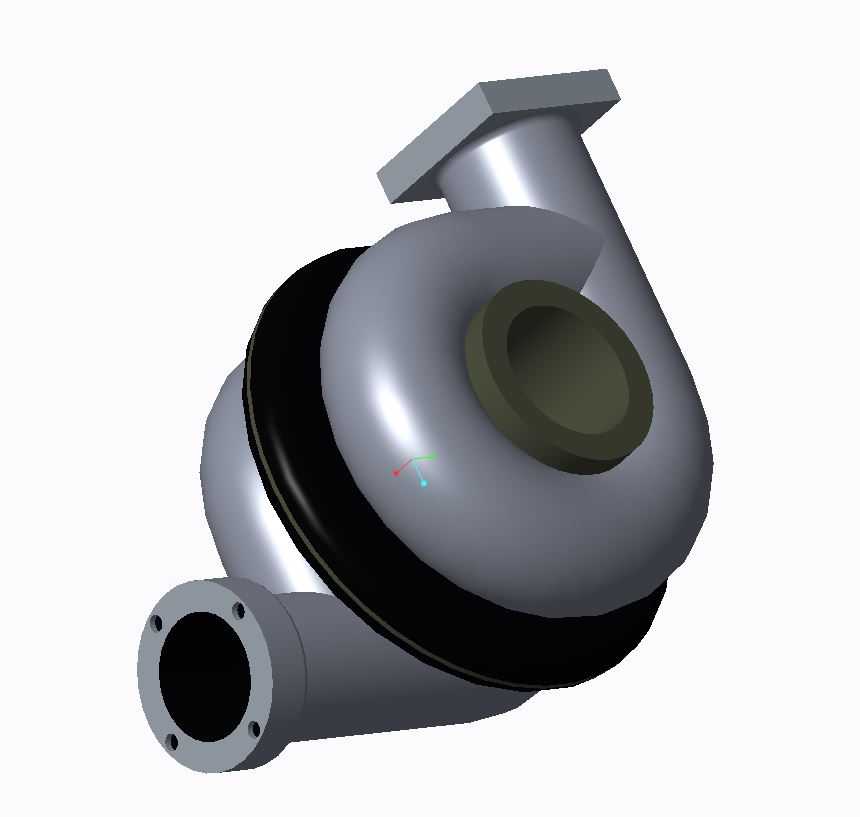

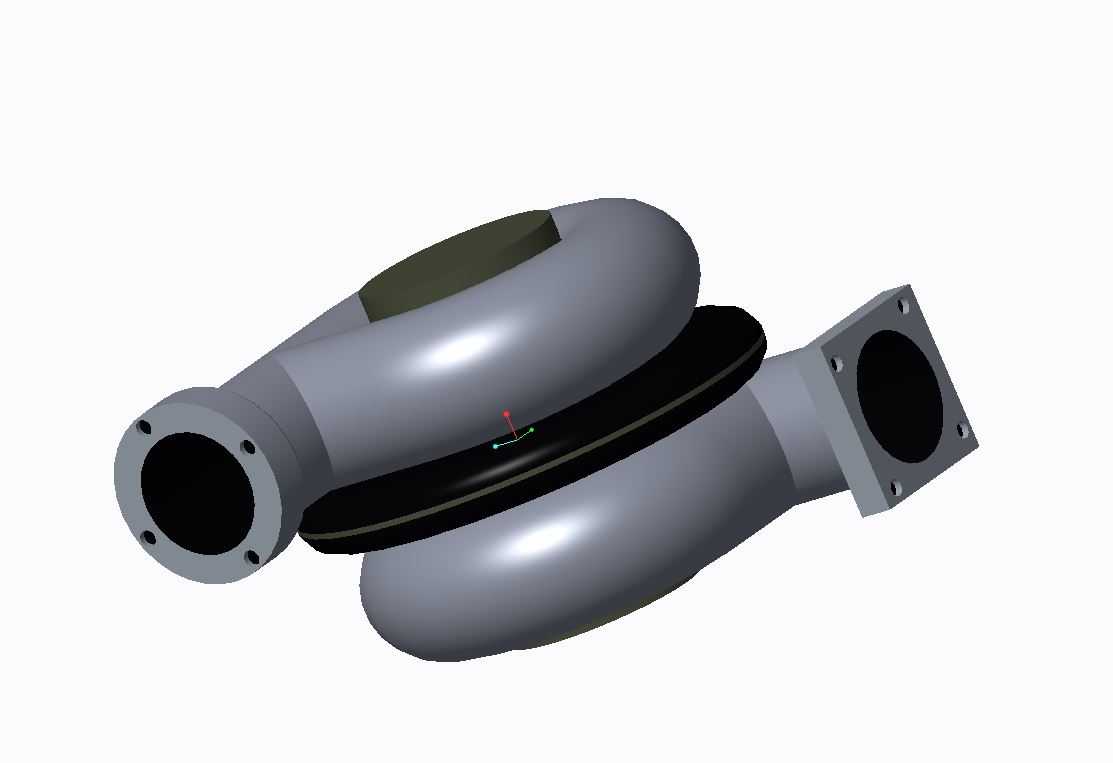

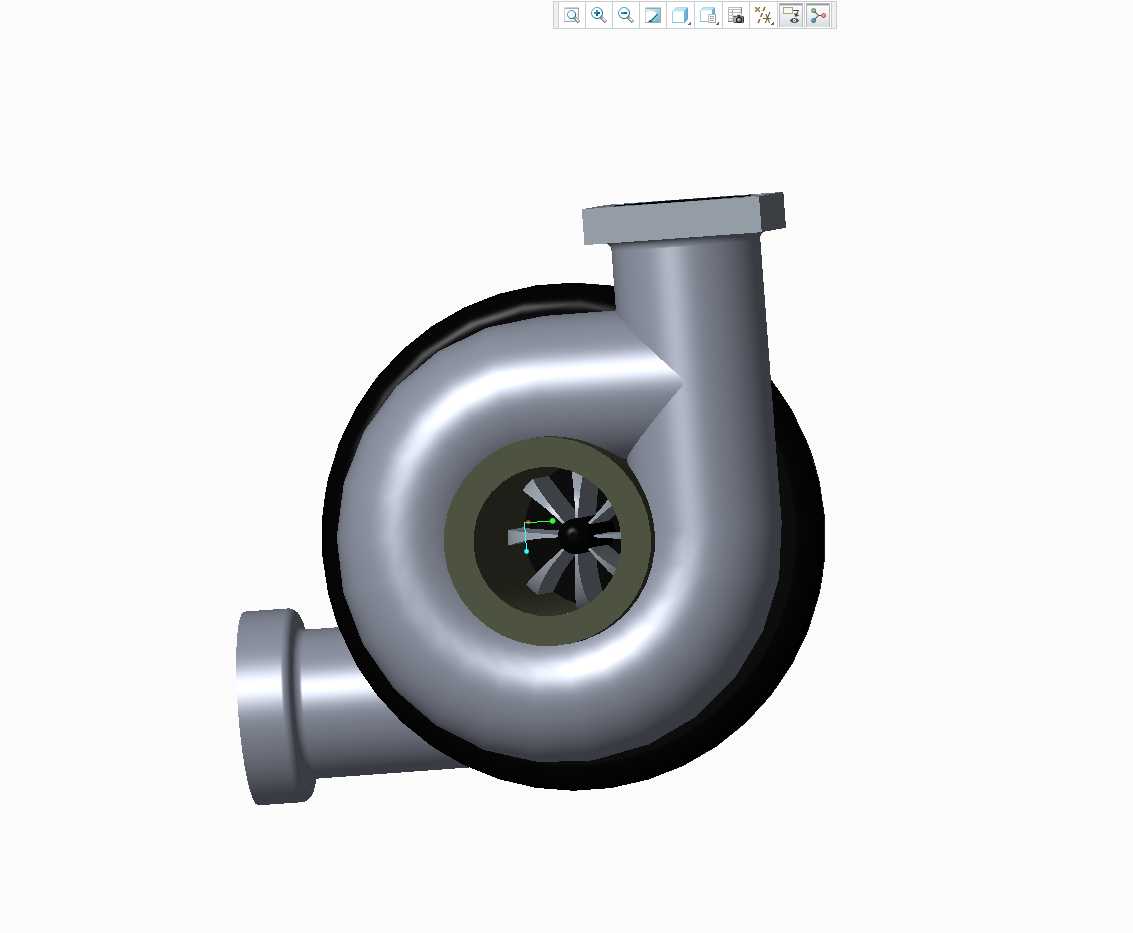

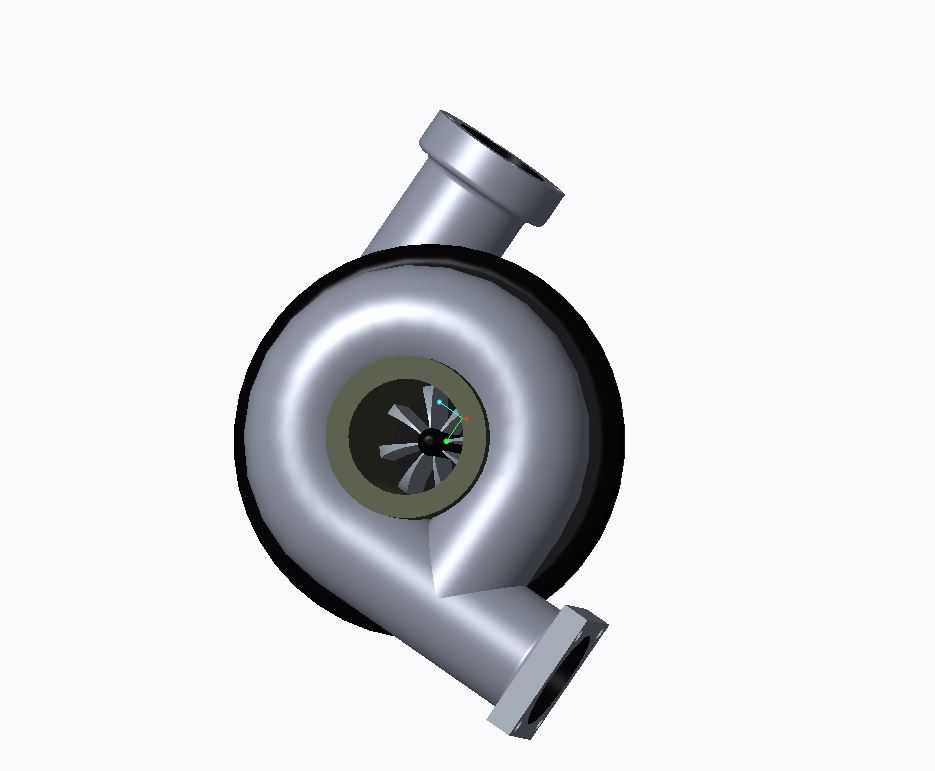

钛材质涡轮增压器壳体结构设计

　　在车用动力、小型航空活塞动力、高性能工程机械动力的增压系统匹配中，涡轮壳体是衔接排气端与增压叶轮的核心承载构件，这一钛材质壳体的设计，完全围绕高温排气导流、叶轮包容防护、安装接口适配三个核心需求展开，没有多余的装饰性结构，所有曲面与连接位都服务于实际工况。

　　从实际应用场景来看，这类壳体主要适配小排量高功率密度的增压动力单元，工作时需要承接发动机排出的高温高速排气，将气流平顺导入涡轮叶轮腔室，推动叶轮高速旋转完成进气压缩，同时还要承受叶轮最高每分钟十多万转运转下的振动、排气脉冲带来的交变载荷，以及高温下的材料蠕变考验。选用钛作为基材，核心是看中其高温下的强度保持率、低密度带来的整机减重优势，相比传统铸铁壳体，同结构下钛材壳体的重量能降低40%左右，对于追求簧下质量、整机轻量化的高性能动力场景，这个减重幅度对动力响应速度的提升十分明显。

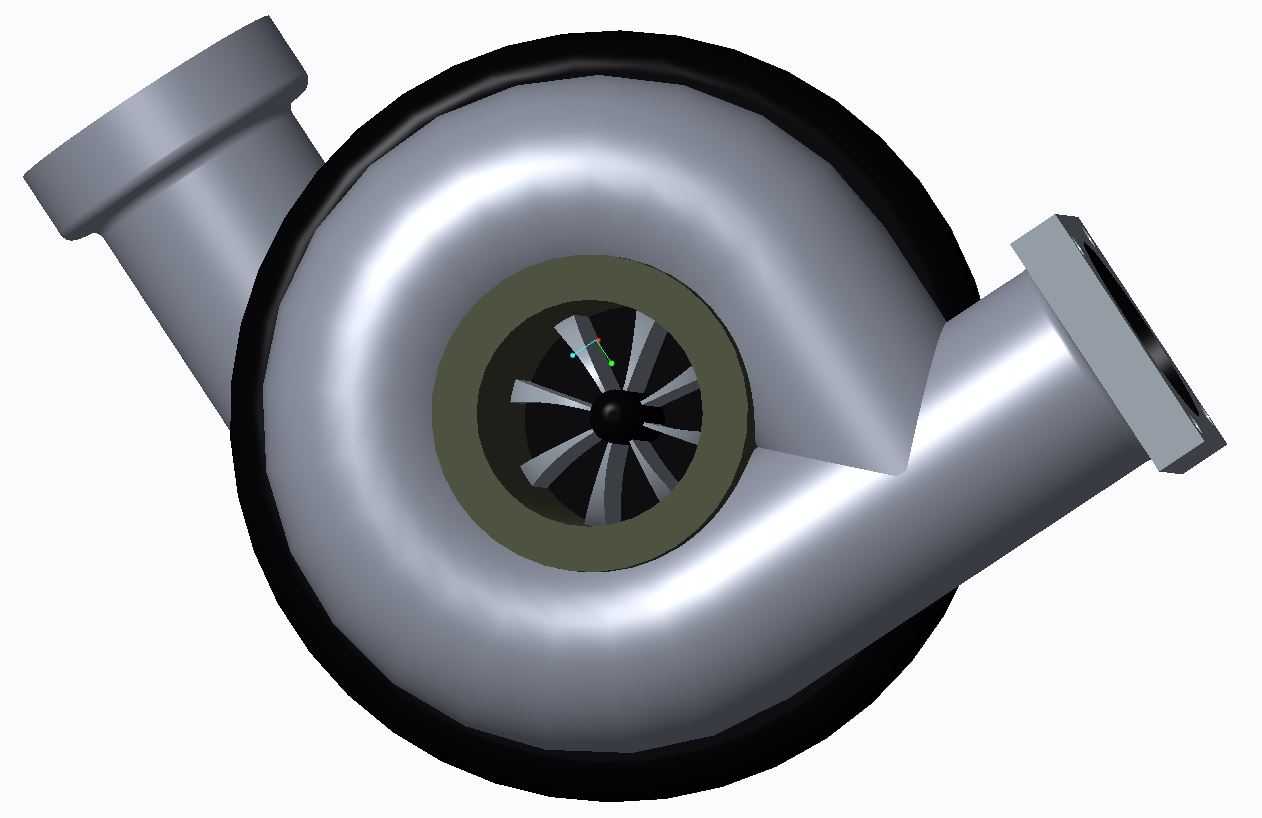

　　设计思路上没有采用规则的几何拼接，整个流道曲面是顺着排气气流的走向做的顺滑过渡，从方形的法兰安装面到圆形的叶轮腔，再到下方的排气出口，所有弯折位置的曲率都经过流场校核，避免出现直角突变导致的气流紊流、排气阻力升高问题。壳体的安装法兰面做了加厚处理，法兰上预留的螺栓孔位完全匹配对应排气歧管的安装孔距，安装面的平面度公差控制在0.05mm以内，保证装配后不会出现高温排气泄漏的问题。叶轮腔的内壁做了等距偏移设计，和涡轮叶轮的叶顶间隙控制在0.3mm到0.5mm之间，间隙过大会导致增压效率下降，间隙过小则容易在热胀状态下出现叶轮刮蹭壳体的故障，这个间隙值是结合钛材在800摄氏度工作温度下的热膨胀系数计算得出的，兼顾了效率与运行可靠性。

　　外形尺寸与安装边界方面，整个壳体的外接轮廓没有超出对应动力单元的安装舱室边界，法兰面的定位凸台高度为5mm，装配时可以直接嵌入排气歧管的定位凹槽，不需要额外做定位调整就能保证同轴度。下方的排气出口采用标准的卡接接口尺寸，可以直接对接后续的排气前段管路，不需要额外做转接件。壳体外侧的曲面过渡位置做了3mm的圆角处理，一方面是消除加工过程中的应力集中点，避免长期交变载荷下出现裂纹，另一方面也能减少壳体表面的热应力集中，降低高温工况下的变形量。

　　从结构强度的角度考虑，壳体的壁厚采用了非均匀设计，流道位置的壁厚为4mm，足够承受高温排气的压力冲击，法兰连接位置的壁厚加厚到8mm，分散螺栓锁紧时的压应力，避免法兰面变形。叶轮腔的外侧没有设计额外的加强筋，因为钛材本身的比强度足够，光滑的外表面反而能减少运转过程中的空气阻力，同时也能降低壳体的整体重量。在实际装配场景中，这个壳体不需要额外做隔热包覆，因为钛材的导热系数比铸铁低30%左右，工作时壳体表面的温度比同规格铸铁壳体低100摄氏度以上，能减少对周边舱内部件的热辐射，降低周边管线、传感器的耐高温选型要求。

　　流道的截面变化是顺着气流加速的方向做渐缩设计，从法兰入口到叶轮腔入口，流道截面逐渐收窄，让排气进入叶轮前保持合适的流速，保证涡轮叶轮的做功效率，不会因为截面突变导致气流能量损失。整个壳体的所有连接边缘都做了去毛刺处理，装配过程中不会出现割伤密封件、划伤安装面的问题，也能减少应力集中导致的疲劳失效点。针对长期高温工作的场景，壳体的内表面没有做额外的涂层处理，钛材本身在高温下会形成致密的氧化层，足以抵御排气中的腐蚀成分，不需要额外做表面防护就能满足全生命周期的使用要求。
