汽车齿轮齿条式基本转向结构三维数模

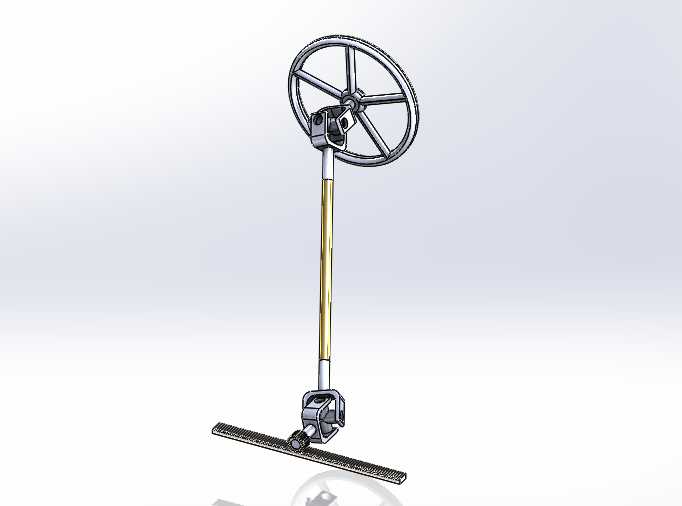

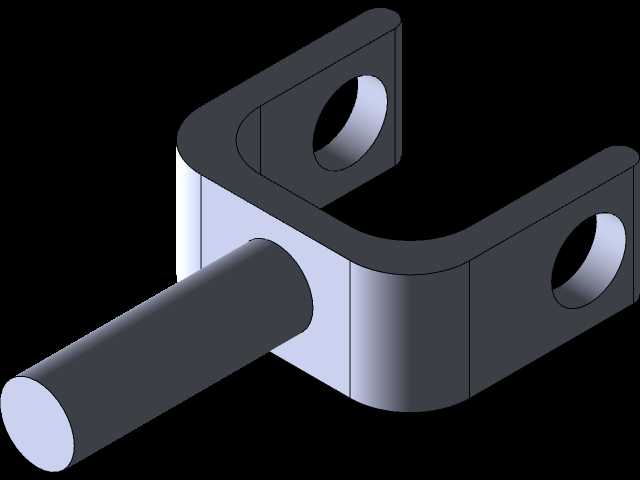

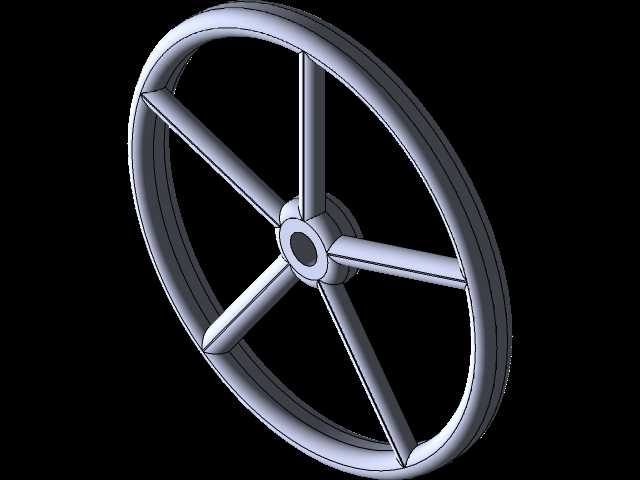

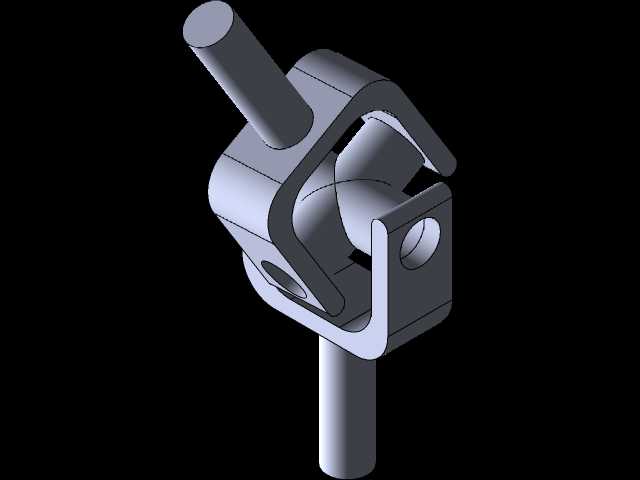

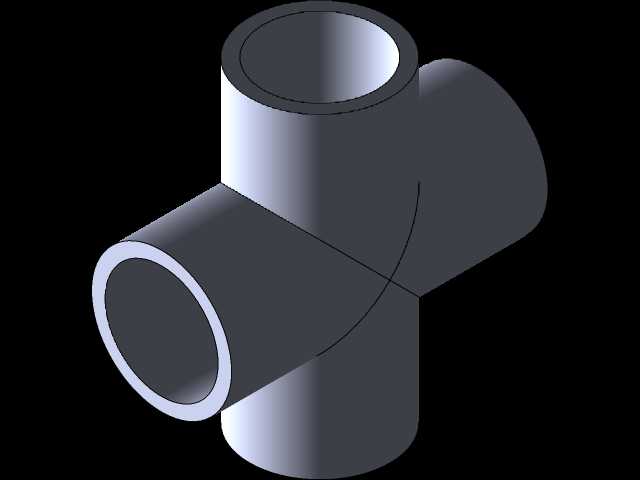

　　这套转向结构的三维数模完整还原了乘用车辆前置前驱布局下最常用的齿轮齿条转向执行端的全部配合关系，建模时完全按照实车装配的空间约束搭建各部件的位置基准，转向盘的回转中心与转向柱的轴线保持7度的后倾角，匹配多数紧凑型家用车的转向柱布置角度，避免与仪表台内部的线束、空调风道产生空间干涉。转向盘采用三辐式轮缘结构，轮缘直径380mm，轮辐根部与转向柱上端的花键连接座做了一体化建模，花键参数采用国标渐开线花键，模数1.5，齿数36，压力角30度，能够保证转向力矩传递过程中无旷量，同时满足拆装维护的快拆需求。转向柱采用分段式结构，上段与下段之间设置有万向节连接，能够在车辆发生正面碰撞时实现溃缩吸能，溃缩行程设计为120mm，

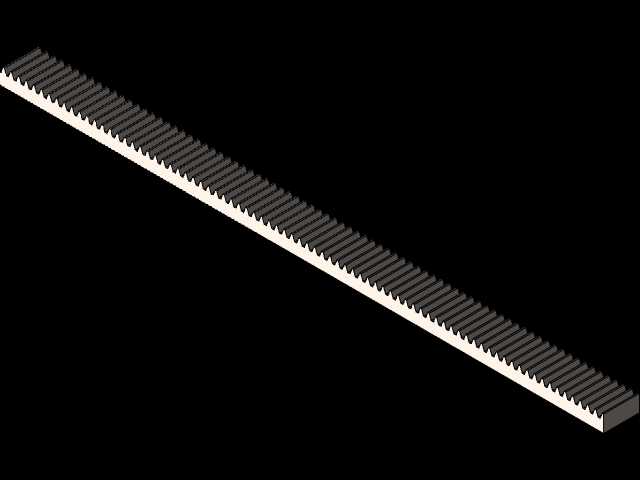

　　符合乘用车被动安全的空间要求，转向柱的外套管采用直径42mm的薄壁钢管结构，壁厚2mm，安装点设置在仪表台横梁与前围板之间，两个安装点的间距为210mm，安装面的平面度公差控制在0.2mm以内，保证转向柱固定后不会出现抖动异响。转向器部分采用齿轮齿条啮合结构，小齿轮的输入轴与转向柱下段通过万向节连接，小齿轮模数2，齿数6，螺旋角12度，与之啮合的齿条齿距6.28mm，齿条总行程155mm，对应前轮的左右转向角度分别为内轮38度、外轮32度，满足车辆最小转弯半径5.2m的设计要求。齿条的外壳采用铝合金压铸成型，壳体壁厚3.5mm，壳体上设置有两个安装衬套座，衬套采用橡胶减震结构，安装点固定在前副车架的上平面，

　　两个安装点的中心距为360mm，安装孔直径12mm，能够过滤路面通过转向拉杆传递上来的细碎震动，避免方向盘出现打手的情况。齿条的两端连接有转向横拉杆，横拉杆的球头销锥度为1:10，与转向节上的锥孔配合，球头的摆角范围设计为±32度，能够满足车轮上下跳动过程中转向拉杆与悬架摆臂的运动协调，不会出现运动干涉。整个转向机构的传动比设计为18:1，也就是说转向盘转动18度，前轮对应转动1度，兼顾了低速转向的轻便性与高速行驶的转向稳定性，建模时所有运动部件都保留了合理的装配间隙，齿轮与齿条的啮合间隙设置为0.05mm，横拉杆球头的转动间隙控制在0.02mm以内，完全还原实车装配的公差要求。在实际的整车开发流程中，

　　这类转向机构数模可以直接用于DMU运动干涉检查，验证悬架跳动与转向动作叠加时各部件的最小安全间隙，也可以用于转向系统的受力仿真分析，计算不同转向力矩下齿轮齿条的接触应力、转向柱的扭转强度，还能作为教学演示模型，直观展示转向动作从方向盘到前轮的完整传递路径，帮助初学者理解阿克曼转向几何的实际实现方式。建模过程中对每个部件的安装边界都做了明确的基准标注，转向器壳体的安装面与副车架安装面的贴合度、转向柱与前围板过孔的同轴度、横拉杆球头与转向节连接点的位置度都有对应的参考几何，方便结构设计人员直接调用该数模进行整车布置的匹配工作，不需要重新搭建转向系统的基础结构，能够大幅缩短底盘系统的开发周期。
