双作用气缸式低扭矩气动转向机构

　　这套气动转向机构的核心设计逻辑，是针对传统纯机械转向结构在低速重载工况下操作扭矩过大、人员操作强度高的痛点，引入双作用气缸作为助力执行元件，在不改变原有转向传动路径基础上实现扭矩补偿，目前这类结构常应用在厂区低速转运平板车、小型非道路作业车辆、实训教学演示台架等场景中，相比液压助力转向，气动系统无需配套液压站、不存在油液泄漏风险，维护成本更低，气源可直接对接厂区现有压缩空气管网，适配对清洁度有要求的车间内部转运场景。

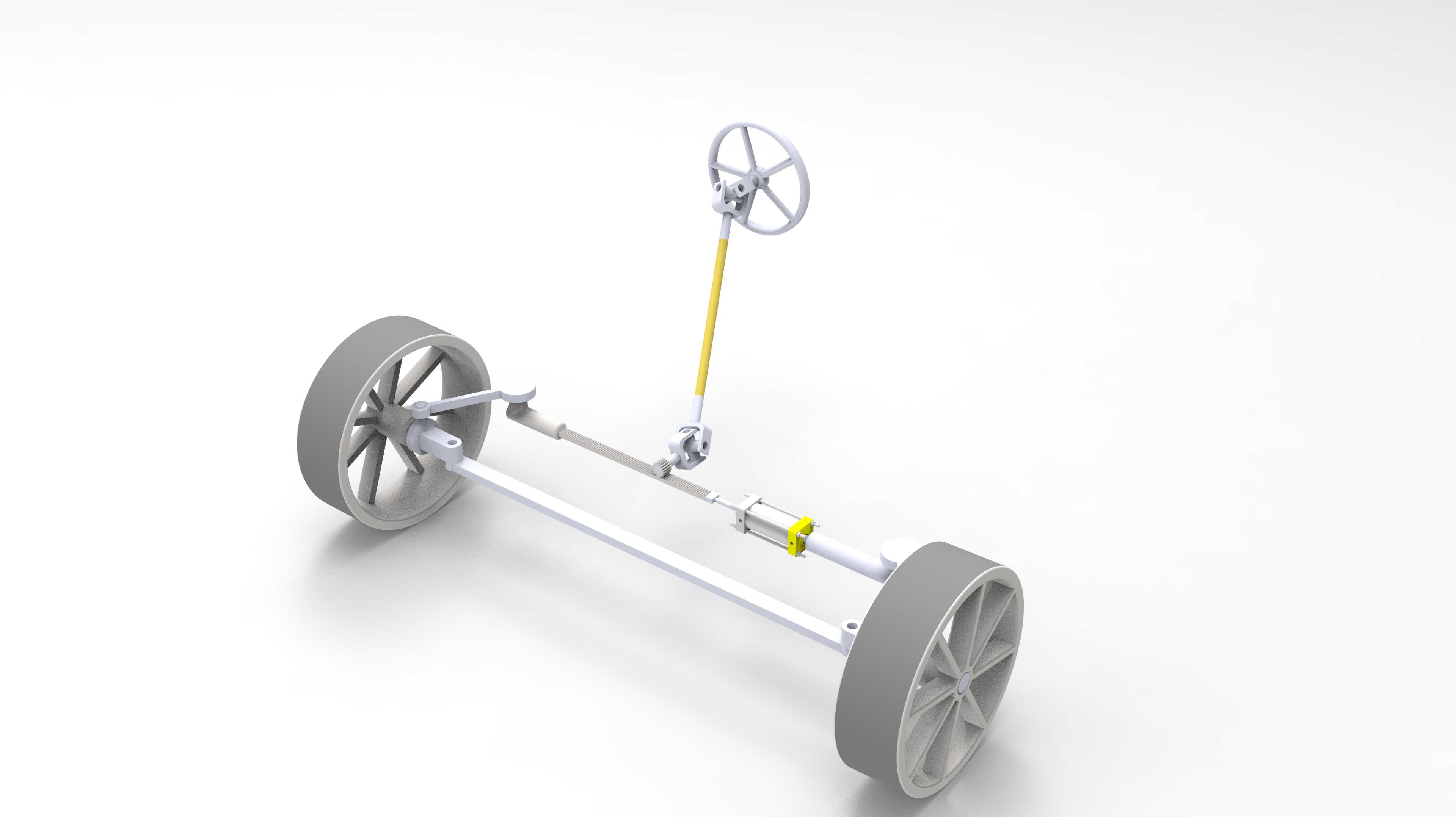

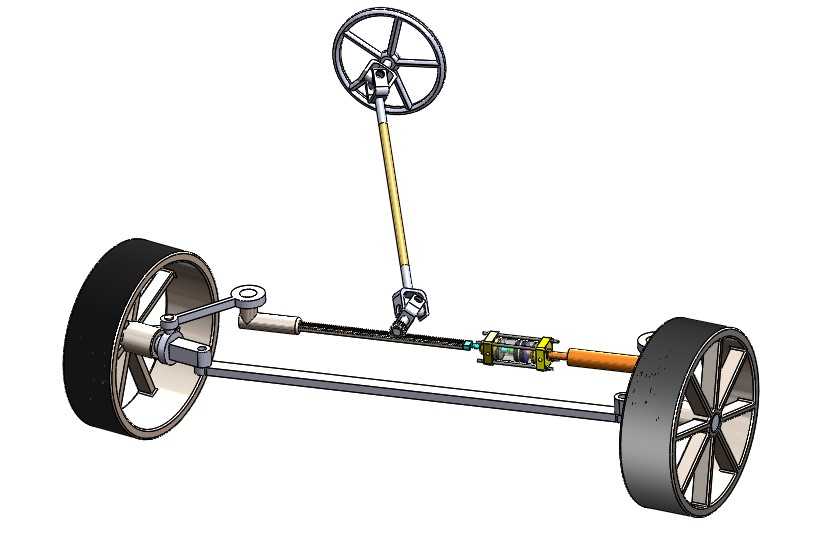

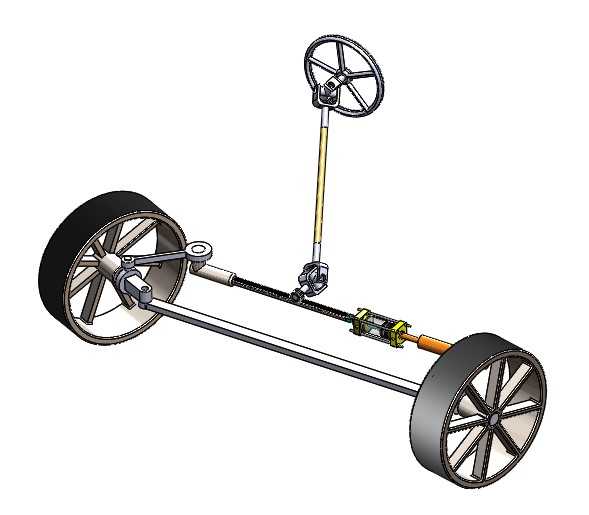

　　从实际功能层面看，这套机构完整保留了机械转向的硬连接传动链路：转向盘的转动通过转向柱传递至转向摇臂，再通过横拉杆带动两侧转向节实现车轮偏转，双作用气缸的缸筒端铰接在车架固定支座上，活塞杆端与转向摇臂的中段铰接点连接，当驾驶员转动转向盘时，气缸会根据转向方向自动匹配进气腔室，通过活塞杆的伸缩输出辅助推力，抵消转向传动过程中的摩擦阻力与轮胎接地阻力矩，实测可降低60%以上的转向操作力，即使车辆满载停在粗糙沥青路面，也可单手完成转向操作。

　　设计过程中首先要确认的是安装边界尺寸，整个转向桥的轮距适配1200-1400mm的窄体车身，转向柱的倾斜角度可在15-30度范围内调整，适配不同高度的驾驶台布置；双作用气缸的行程设置为120mm，刚好匹配左右最大转向角35度的拉杆位移量，不会出现气缸推满行程后转向机构硬顶过载的问题。气缸的铰接点位置经过反复校核，选择在转向摇臂的力臂中段，既可以获得合适的助力放大比，也不会因为气缸推力过大导致转向路感完全丢失，保留了机械转向的基础反馈。

　　结构细节上，两侧车轮的转向节通过主销与转向桥体连接，主销设置了7度的内倾角与3度的后倾角，保证转向后车轮可以自动回正，横拉杆的两端采用球头铰接结构，可自动补偿车架轻微变形带来的装配误差，避免转向卡滞。转向盘采用标准380mm直径的工程塑料盘体，转向柱中间设置有万向节，可适配驾驶台偏置的安装需求，不需要额外定制异形转向柱。整个气动回路只需要配套一个两位五通换向阀与节流阀即可实现功能，换向阀通过连杆与转向柱联动，不需要额外加装电控传感器，纯气动逻辑即可完成助力匹配，在无供电的场景下也可正常工作，即使气源中断，整套机构仍可作为纯机械转向结构使用，不会出现转向失效的安全问题。

　　建模过程中所有铰接位置都保留了合理的装配间隙，球头位置设置了防尘罩的安装位，气缸的进出气接口预留了标准快插接头的安装空间，转向桥体采用矩形钢管焊接结构，壁厚4mm，可承受单轮1t的垂直载荷，完全满足小型低速车辆的承载需求。两侧车轮的轮辐采用等强度辐条结构，在保证强度的前提下降低了簧下质量，轮胎采用实心橡胶材质，适配厂区内的硬质路面，不需要充气维护。
