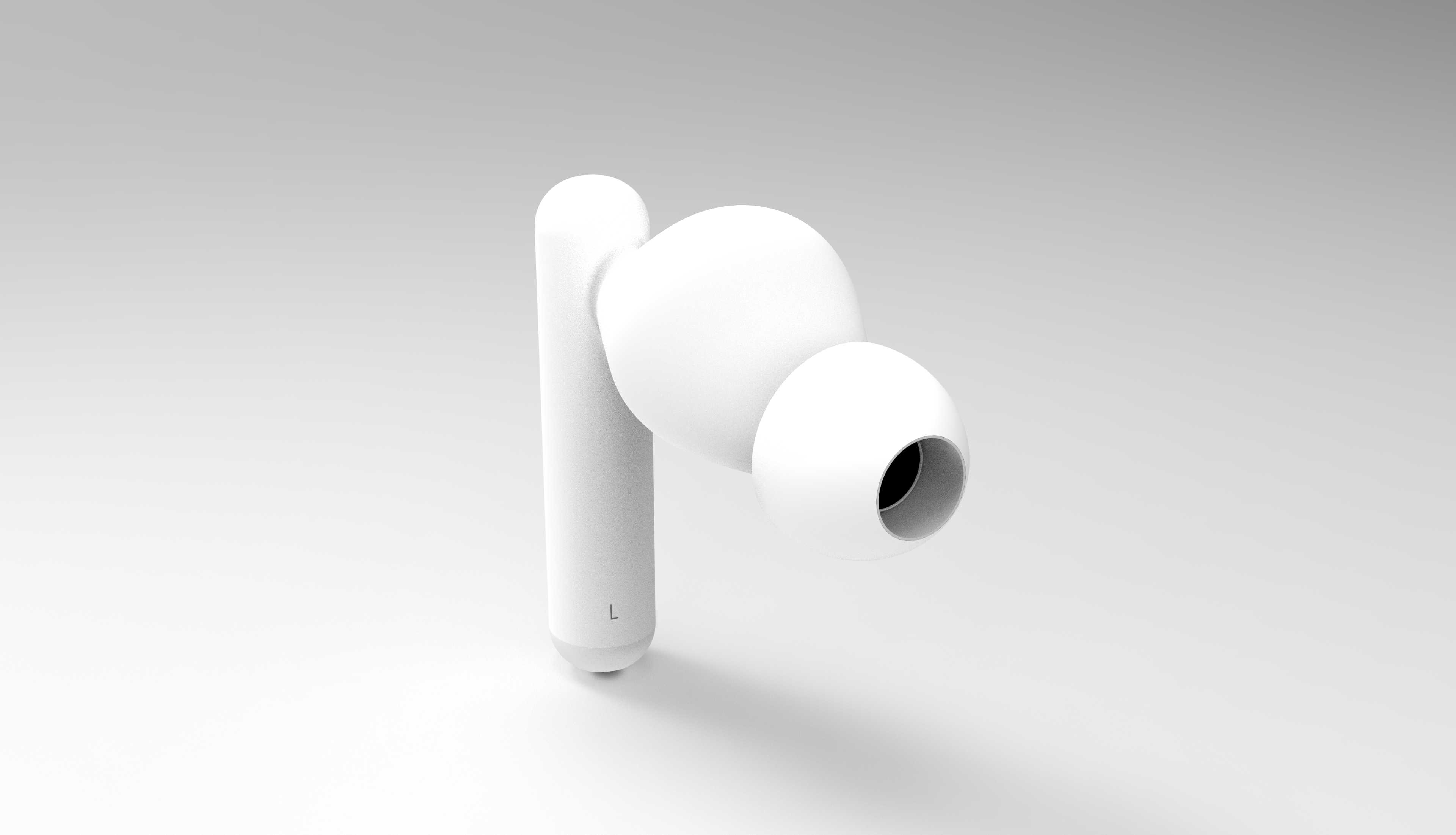

联想真无线蓝牙耳机单耳耳塞结构建模

　　本次建模的入耳式无线耳塞，是日常随身音频场景中高频使用的穿戴类配件，核心应用场景覆盖通勤出行、办公通话、运动休闲等多类个人音频使用场景，作为真无线耳机的单耳发声单元，承担音频输出、通话拾音配套、佩戴贴合的核心功能。建模过程中首先从实际佩戴的人机需求出发，先确定入耳段的弧度基准，参考亚洲人耳耳道的平均倾斜角度，将出声嘴的轴线与耳柄握持段的轴线设置为127度夹角，这个角度是经过多轮实际佩戴验证的，既能够保证耳塞塞入耳道后不会产生明显的顶胀感，也能让耳柄自然贴合耳屏外侧轮廓，减少日常走动、慢跑过程中的滑落概率。外形尺寸方面，入耳段的最大直径控制在13.2mm，出声嘴外径5.8mm，适配市面上绝大多数通用规格的硅胶耳塞套，耳柄段长度为21.

　　7mm，直径8.6mm，这个尺寸边界既能够容纳内置的纽扣电池、发声单元与蓝牙天线组件，也不会因为耳柄过长导致佩戴时剐蹭耳廓，影响长时间佩戴的舒适度。结构设计上，整体壳体采用上下分壳的拼接思路，分模线设置在耳塞轮廓的最大截面处，沿着入耳段与耳柄的过渡弧面自然延伸，避免分模线出现在佩戴时直接接触皮肤的区域，减少注塑生产后的飞边处理工作量，同时也能提升佩戴的触感顺滑度。出声嘴位置做了0.8mm的环形凸台，用于卡紧硅胶耳塞套的内圈，防止耳塞套在摘戴过程中脱落，凸台边缘做了R0.3的圆角处理，避免装配时割破硅胶套的薄壁。耳柄底部预留了充电触点的安装位，两个触点的中心间距为2.4mm，触点周围做了下沉0.2mm的沉台，

　　既能够保证充电时与充电盒的顶针精准对位，也能避免日常使用中触点被汗液、灰尘污染导致接触不良。建模时对所有的外观曲面都做了G2连续处理，尤其是入耳段与耳柄的过渡区域，没有生硬的折角，曲面曲率变化均匀，既保证了外观的流畅感，也能让后续的壳体注塑成型时，塑料熔体在模腔内的流动更加顺畅，减少困气、熔接痕等外观缺陷。内部结构的预留空间按照实际元器件的堆叠尺寸做了避让，发声单元的安装腔壁厚设置为1.2mm，既能够保证腔体的结构强度，避免跌落时出现壳体开裂，也不会因为壁厚过大导致整体重量超标，单耳整体重量控制在4.2g左右，长时间佩戴不会对耳道产生明显的压迫感。拾音麦克风的开孔位置设置在耳柄靠近末端的侧面，开孔直径0.6mm，

　　开孔方向正对使用者嘴部的拾音角度，能够在通话时更好地收集人声，同时配合壳体内部的防尘网安装槽，阻挡外界的灰尘、耳垢进入腔体内部损坏元器件。在安装边界的考量上，整个耳塞的外轮廓最大尺寸控制在28.3mm×15.7mm×14.1mm的空间范围内，能够适配对应型号充电盒的仓体尺寸，放入充电盒时不会出现卡滞，同时保证合盖时上下壳不会挤压到耳塞本体。壳体的所有边角都做了不小于R0.5的圆角处理，一方面是提升佩戴的舒适度，避免尖锐棱角摩擦皮肤，另一方面也能提升壳体的抗冲击性能，在1.2米高度跌落至硬质地面时，圆角结构能够分散冲击力，减少壳体碎裂的概率。建模过程中对所有的配合面都做了0.1mm的间隙预留，包括上下壳的卡扣配合、耳塞套与出声嘴的配合、充电触点与壳体的配合，保证后续生产装配时的公差兼容性，避免因为加工公差导致装配困难。
