工业带梯护栏操作钢平台结构设计

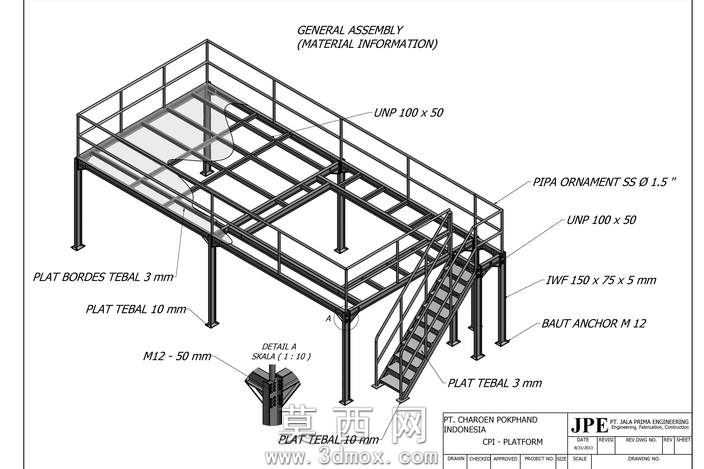

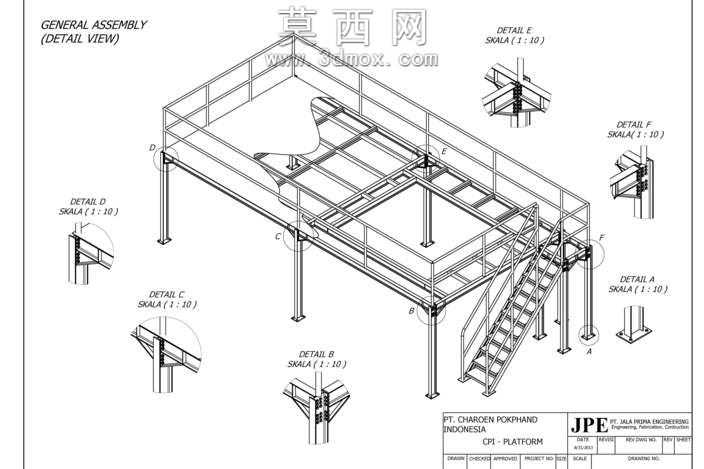

本作品为工业登高操作钢平台的三维结构设计，建模过程严格遵循机械制图规范，先以基准轴、基准面搭建整体装配定位框架，再逐一对平台主框架、支撑立柱、踏步梯段、周圈防护栏、节点连接件进行参数化建模，所有构件尺寸均参考工业操作平台的通用安全设计标准设定，保证各部件装配间隙合理，无干涉错位问题。建模时针对不同构件赋予对应材质属性：主承重梁、支撑立柱采用热轧型钢材质，设置符合碳钢的金属粗糙度与哑光金属质感；踏步踏板采用花纹防滑钢板材质，还原防滑板面的凹凸纹理质感；护栏横杆、竖杆采用标准焊接钢管材质，节点处的连接板、加劲肋均按实际焊接结构的形态建模，还原真实的焊接连接节点细节。整体结构采用四柱主支撑搭配斜向加劲的受力形式，平台面设置框架式承重梁格，可均匀承载台面荷载；侧边设置的斜向踏步梯段按人体工程学设定踏步高度与宽度，梯段两侧加装防护扶手，平台周圈设置满高防护栏杆，栏杆底部设置挡脚板，所有立柱与主框架、梯段与平台梁的连接节点均做了加劲肋补强设计，同时图纸中配套展示了多个关键连接节点的1:10比例放大详图，清晰呈现柱脚固定、梁端连接、护栏与主框架连接、梯段铰接等位置的构造细节。设计过程中优先考虑结构的稳定性与使用安全性，兼顾构件的加工便利性，所有型钢构件均采用市场通用标准规格，无需特殊定制加工，节点连接形式兼顾现场焊接与螺栓装配的可行性，既可以作为工厂车间内的固定登高操作平台使用，也可根据实际场地需求调整尺寸参数，适配不同的作业高度与台面承载需求，整体模型装配层级清晰，各零件可单独导出用于工程下料、施工交底或结构受力验算参考。
