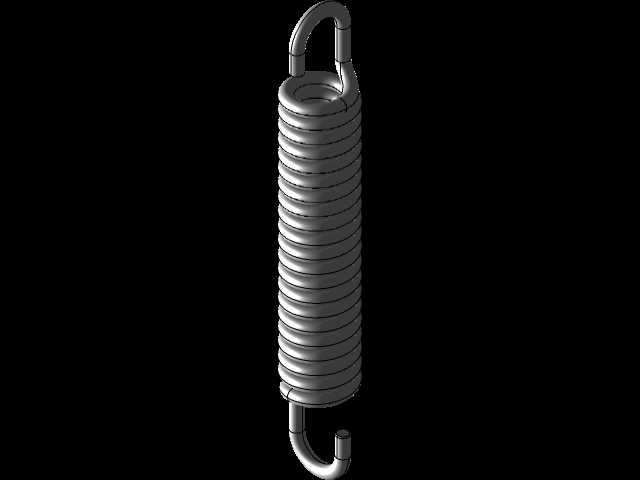

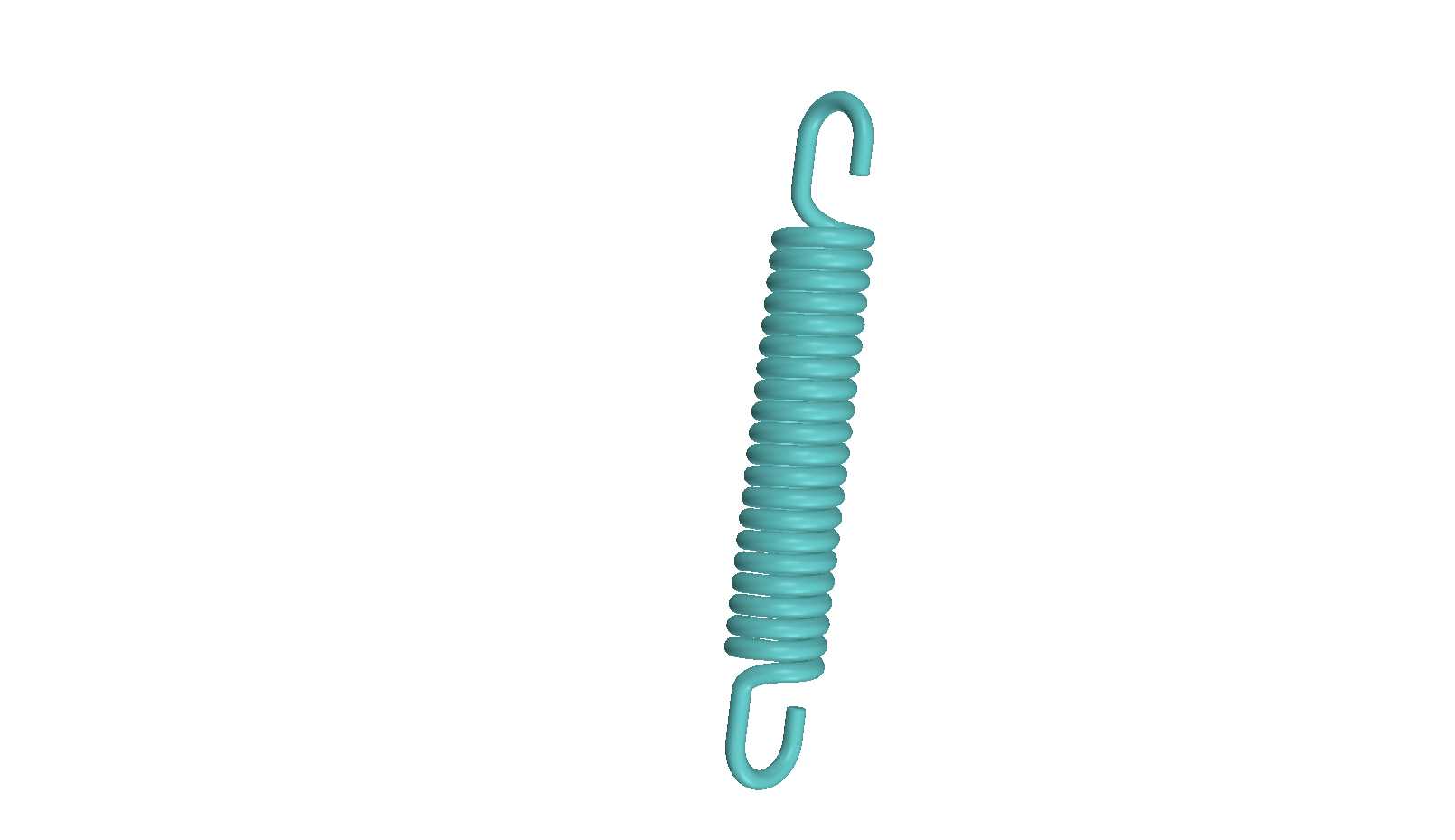

带挂钩结构的拉伸弹簧三维设计

　　做机械结构设计这么多年，拉伸弹簧是选型和建模时绕不开的基础弹性元件，这类带两端挂钩的拉伸弹簧，在各类需要提供复位拉力、张紧力的机构里应用极广。日常做设备结构排布时，最先要确认的就是弹簧的安装边界，两端挂钩的开口尺寸、挂接轴的直径匹配度，直接决定了后续装配能不能顺利完成，要是挂钩内圈尺寸做小了，现场装的时候挂不进预设的销轴，整个机构的张紧结构就得返工调整。

　　从实际使用场景来说，这类拉伸弹簧常出现在传感器触发机构、小型设备舱门复位结构、输送线的张紧调节组件、五金工具的回弹结构里，比如很多接近传感器的触发复位结构，就靠这类小规格拉伸弹簧提供稳定的回拉力，保证触发部件动作后能精准回到初始位置，不会出现卡滞导致的信号误判。还有很多小型工装夹具的夹紧复位，也会选用这类带挂钩的拉伸弹簧，挂钩结构省去了额外做弹簧固定座的工序，直接挂接在预设的挂点上就能完成装配，能压缩不少结构设计的空间占用。

　　设计这类弹簧的时候，首先要捋清楚工作行程内的拉力变化曲线，弹簧的有效圈数直接决定了刚度系数，圈数越多刚度越低，相同拉伸长度下提供的拉力越小，要是选型时刚度选大了，手动操作的机构会手感发沉，长期使用还会加剧挂接部位的磨损；刚度选小了，又会出现复位不到位、张紧力不足的问题。建模的时候要注意弹簧端部挂钩的过渡位置，不能直接在有效圈末端硬折出挂钩形状，实际生产中这个过渡段需要做圆滑的曲率过渡，不然热处理的时候这个位置容易出现应力集中，使用过程中反复拉伸很容易在挂钩根部出现断裂失效。

　　外形尺寸方面，弹簧的中径要和安装空间的径向预留间隙匹配，要是弹簧外围离周边结构件太近，拉伸变形的时候弹簧外径会有轻微的胀大，很容易和周边零件发生摩擦，时间长了不仅会磨坏弹簧表面的防腐层，还会额外增加动作阻力，影响拉力输出的稳定性。两端挂钩的相对角度也要根据实际安装挂点的位置调整，很多新手建模的时候默认把两个挂钩放在同一轴向平面上，实际装配的时候才发现两个挂点存在角度差，硬掰挂钩调整角度很容易直接把弹簧掰变形，甚至直接折断挂钩。

　　还要考虑弹簧的工作环境，如果是用在有腐蚀的工况下，建模选型时要预留表面处理的尺寸余量，比如镀锌或者喷塑的层厚会稍微增加弹簧丝的实际外径，要是一开始按裸弹簧丝直径做的配合间隙，表面处理后可能会出现弹簧圈之间卡滞的问题。另外拉伸弹簧的初拉力参数也很关键，自由状态下弹簧圈之间是并紧的，初拉力就是拉开弹簧圈刚开始分离时需要的初始力，这个参数要根据机构的初始预紧需求调整，比如舱门复位用的弹簧，需要一定的初拉力保证舱门关闭时不会因为轻微震动就出现缝隙，而传感器复位用的弹簧初拉力不能太大，不然会影响触发的灵敏度，导致需要更大的触发力才能让传感器动作。

　　建模过程中，螺旋扫掠的路径要做好端部的过渡，把挂钩的弯曲路径和螺旋段顺滑连接，不能出现曲率突变的折角，不然导出工程图的时候，生产端看到突变的折角会直接按直角折弯加工，做出来的零件应力集中问题会非常严重。还要注意弹簧并紧圈的处理，拉伸弹簧两端通常有1到2圈的并紧圈，这部分是不参与变形的，建模的时候要把这部分的螺距设为0，和实际生产的工艺保持一致，不然做出来的仿真刚度会和实际零件偏差很大，后续做运动仿真的时候得到的拉力数据完全没有参考价值。

　　实际装配的时候，这类挂钩式拉伸弹簧的更换也很方便，不需要拆卸周边的大量零件，只要把挂钩从挂点上取下来就能更换新的弹簧，维护成本比两端带固定环的弹簧低很多，这也是很多小型设备优先选用这类结构拉伸弹簧的原因。不过设计挂点的时候要注意，挂接销轴的边缘要做倒角处理，不能有锋利的刃口，不然弹簧反复拉伸动作的时候，挂钩和刃口反复摩擦，很容易把挂钩磨断，缩短弹簧的使用寿命。如果是用在震动比较大的设备上，还要考虑给挂钩加防脱结构，比如在挂接销轴的端部加开口销或者挡圈，避免设备运行过程中弹簧震动从挂点里滑脱，造成机构失效。
