传感器安装用折弯钢板固定支架

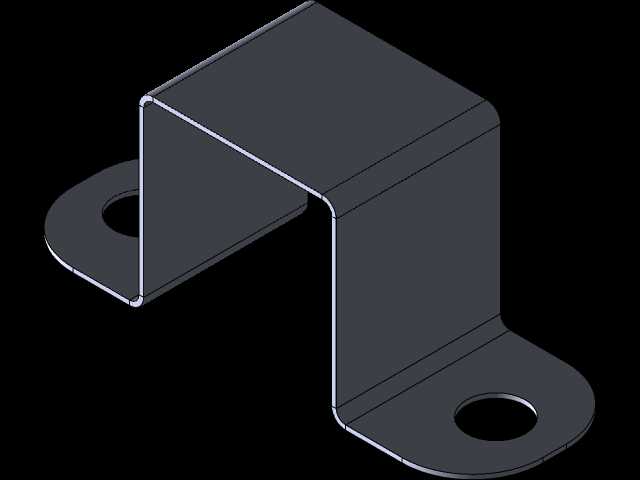

　　这类折弯钢板支架是工业现场传感器安装环节最常用的小型支撑构件，日常在自动化产线、检测工位、设备外围防护点位都能见到它的身影，核心作用是给各类接近开关、光电传感器、小型检测元件提供稳定的安装基准，避免传感器直接固定在设备本体上出现的位置偏移、振动松脱、检修拆装不便等问题。做这类支架设计的时候，首先要考虑的是安装边界的适配性，支架的两个带孔安装耳分别对应设备安装基面和传感器固定端，中间的折弯段形成的让位空间，刚好能避开设备表面的走线槽、凸台、焊缝等干涉结构，不需要额外在设备本体上扩孔或者堆焊安装台，大幅降低现场改造的工作量。从结构特性来看，整体采用单块钢板折弯成型，没有额外的焊接拼接工序，折弯圆角按照常规冷冲压工艺的内R取值，

　　和板材厚度匹配，避免折弯处出现应力集中开裂的问题，两个安装耳上的通孔尺寸适配常用的内六角圆柱头螺钉，孔位距离折弯边的距离预留了足够的扳手操作空间，现场安装的时候不需要额外打磨避让，普通的呆扳手或者内六角扳手就能完成锁紧操作。设计过程中需要重点校核折弯后的高度尺寸，这个尺寸直接决定传感器的检测面和被测物体的距离，要是高度偏差过大，要么会出现传感器检测距离不够信号丢失，要么会让传感器过于靠近被测件出现刮擦碰撞，所以建模的时候要把板材的中性层偏移量算进去，保证折弯成型后的实际尺寸和设计值偏差控制在冷作钣金的常规公差范围内。两个安装耳的平面度也有明确要求，安装基面侧的耳片要保证和设备安装面完全贴合，不能出现翘曲，

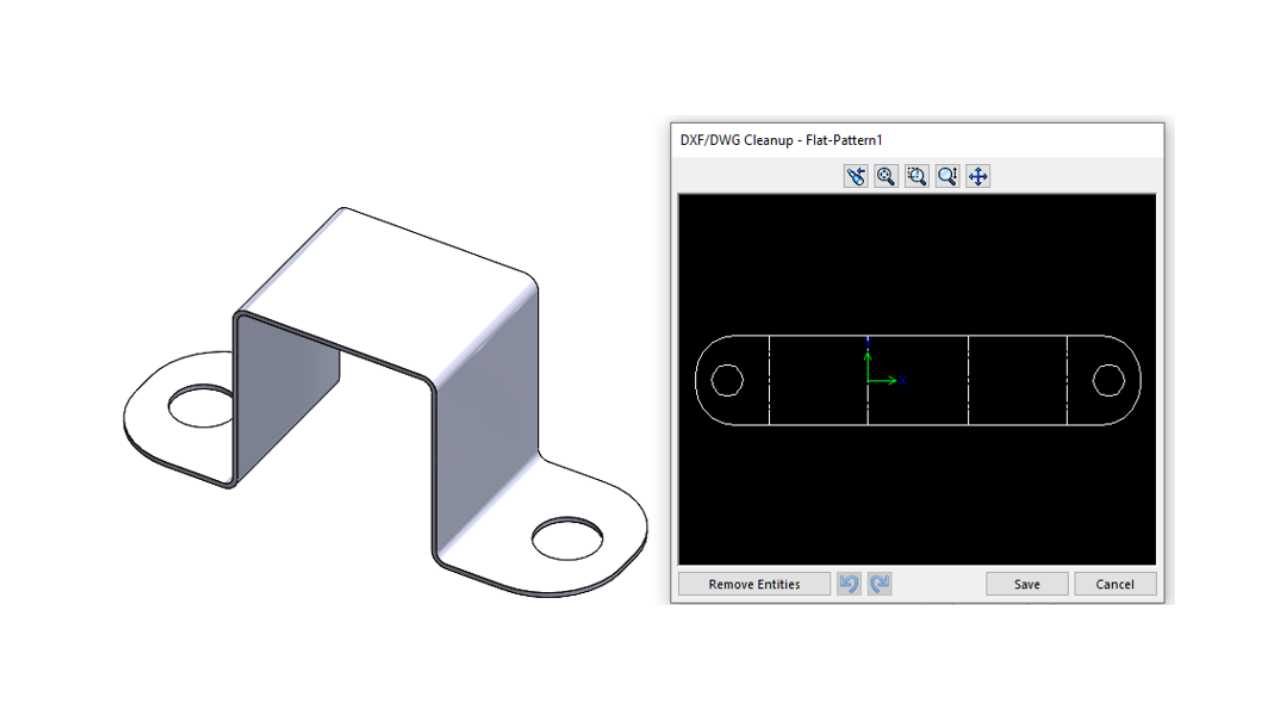

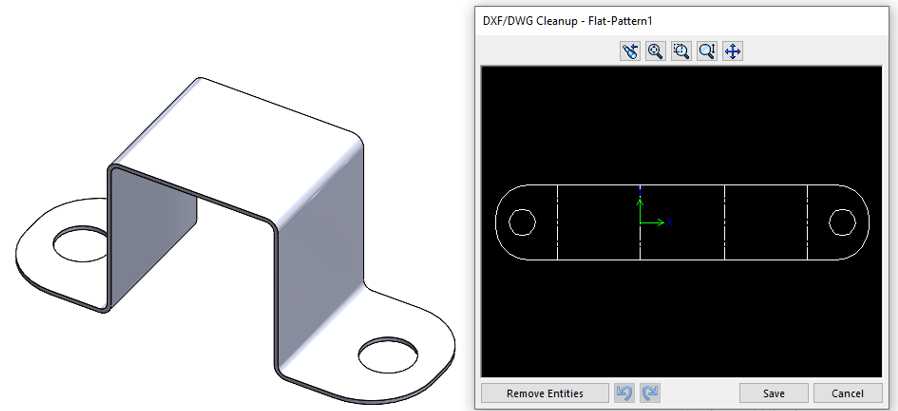

　　不然锁紧螺钉之后支架会产生内应力，长时间受设备振动影响容易出现螺钉松脱，传感器固定侧的耳片平面和安装基面保持平行，保证传感器安装之后的检测方向和设计方向一致，不会出现角度偏斜导致的检测盲区。这类支架的应用场景不局限于传感器安装，在小型电气元件、气路接头、走线固定座的安装场景下也能通用，只要安装孔位和让位空间匹配，就能直接替代定制的专用支架，减少备件的种类，降低现场维护的备件储备成本。建模的时候要同步考虑展开下料的工艺性，展开后的平板轮廓没有尖锐的内角，所有转角都做了小圆角过渡，适合激光切割或者数控冲床下料，不需要额外的去毛刺工序，下料完成后直接在折弯机上一次折弯成型，生产效率高，单件成本低，适合批量加工使用。实际选型使用的时候，

　　要根据现场的振动情况选择合适厚度的板材，要是安装在冲床、振动输送机这类振动较大的设备上，可以适当增加板材厚度，或者在支架和设备安装面之间加装橡胶减震垫，进一步提升固定的稳定性，要是安装在静止的机架或者防护栏上，常规厚度的板材就能完全满足使用需求。支架表面没有特殊的涂装要求，普通的冷轧板折弯后做喷塑或者镀锌处理就能满足常规工业环境的防锈需求，在有腐蚀性气体的车间使用时，可以选用不锈钢板材加工，不需要额外做表面处理就能满足防腐要求。
