传感器配套安装用轴支座结构设计

　　在工业传感检测类设备的装配场景中，这类轴支座是承担轴类部件定位、支撑功能的核心基础零件，常见于光电传感器、位移传感器配套的检测模组安装工位，也会出现在小型自动化检测线的从动轴支撑点位，用来保证穿装在支座孔内的轴件保持稳定的回转或固定姿态，避免轴件在设备运行过程中出现径向窜动、角度偏斜，进而保障传感器检测位置的精度稳定性。

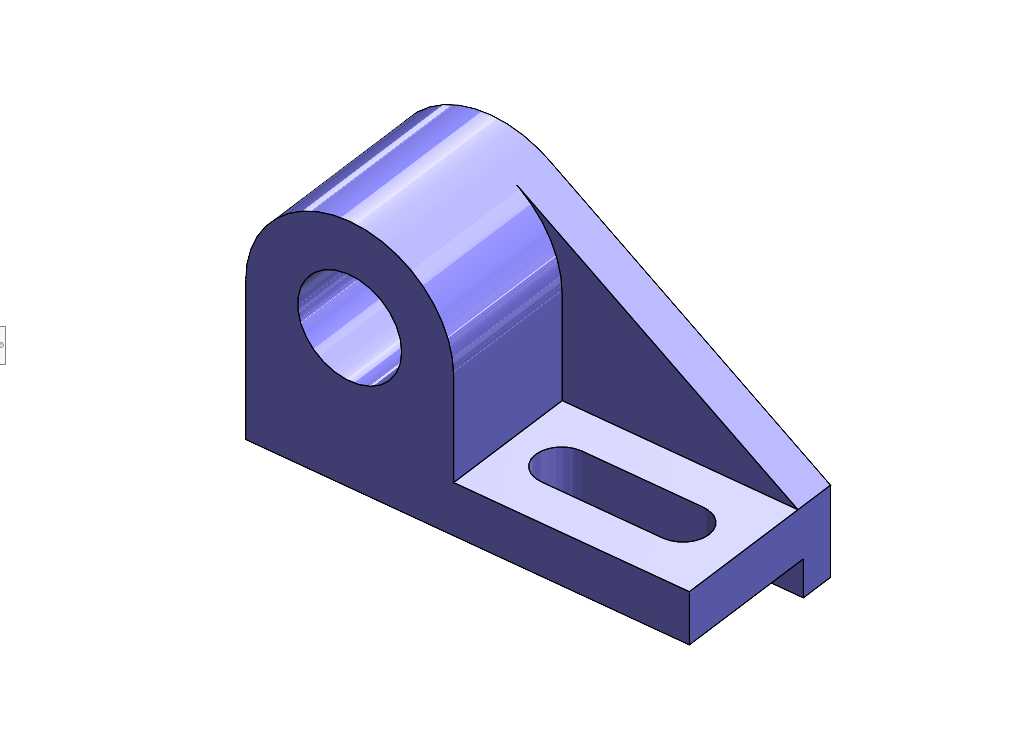

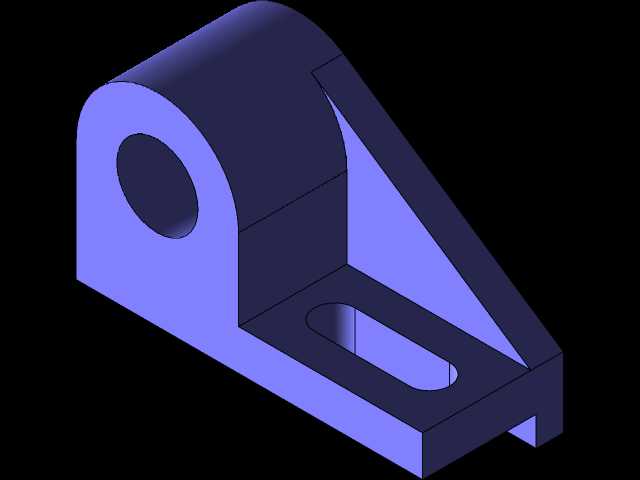

　　从结构功能来看，该零件分为两个核心功能区，上部的带孔筒状结构是轴件配合区，内孔为光孔设计，可与对应直径的光轴形成间隙配合，孔壁的加工精度直接决定轴件的回转同轴度，筒壁外侧设置的三角加强筋连接下部安装底板，用来抵消轴件受载时传递到支座根部的弯矩，避免支座在长期受载后出现根部断裂、安装面翘曲的问题。下部的安装底板开设长圆形腰型孔，这类孔型的设计初衷是给安装位置预留调整余量，现场装配时可以沿着腰孔的长度方向微调支座的固定位置，补偿机架加工时的孔位误差，也能适配不同轴间距的安装需求，不需要额外加工调整垫片就能完成位置校准，大幅降低现场装配的修配工作量。

　　设计这类支座时，首先要明确上部轴孔的配合公差，若用于支撑回转的从动轴，孔的公差带通常选H7，表面粗糙度控制在Ra1.6即可满足普通转动配合的要求，若用于固定不回转的导向轴，公差带可放宽到H8，降低加工成本。加强筋的厚度设置要匹配筒壁的壁厚，通常取筒壁厚度的0.7-0.9倍，避免壁厚差过大导致注塑或铸造过程中出现缩孔、应力集中问题，筋板的过渡位置要设置圆角，减少应力集中点，提升零件的抗疲劳强度。下部安装底板的厚度要满足螺栓锁紧时的刚度要求，避免螺栓拧紧后底板出现变形，腰型孔的宽度要匹配常用的内六角螺栓外径，孔的两端半圆中心距要预留至少5mm的调整行程，满足现场安装的位置微调需求。

　　从安装边界来看，这类支座的整体外轮廓尺寸属于小型安装件，上部筒状结构的外径通常为轴孔直径的1.8-2.2倍，保证筒壁有足够的强度承受轴件传递的径向载荷，下部底板的宽度要大于上部筒状结构的外径，两侧留出足够的螺栓安装空间，避免螺栓锁紧时与上部筒壁产生干涉。安装时底板与机架安装面完全贴合，通过穿入腰型孔的螺栓完成固定，调整位置时只需稍微松开螺栓，沿腰孔方向滑动支座到目标位置后再锁紧即可，不需要完全拆卸螺栓，操作十分便捷。上部轴孔的轴线与底板安装面的平行度是关键形位公差，通常要控制在0.02mm/100mm以内，避免轴件安装后出现倾斜，导致轴上配套的检测轮、感应片与传感器的相对位置出现偏差，影响检测信号的准确性。

　　在实际应用场景中，这类轴支座还会搭配轴用挡圈、轴承等配件使用，当需要支撑回转的检测辊轴时，可在轴孔内压入微型深沟球轴承，降低轴件回转时的摩擦阻力，此时轴孔的公差要适配轴承外圈的过盈配合要求，通常选K6公差带，保证轴承压入后不会出现外圈打滑的问题。零件的材质选择通常根据使用环境确定，普通工业环境下选用Q235钢表面做发黑处理即可满足防锈和强度要求，在有腐蚀介质的检测工位，可选用304不锈钢材质，若用于轻量化的检测设备，也可选用铝合金材质做阳极氧化处理，在保证强度的同时降低零件自重。这类支座的结构没有冗余设计，所有结构特征都服务于安装固定和轴件支撑的核心功能，没有多余的装饰性结构，非常适合作为机械设计入门阶段的建模练习案例，建模过程中可以练习拉伸、切除、筋特征、圆角等基础建模命令的使用，也能帮助初学者理解机械零件中功能结构的设计逻辑，掌握安装余量、公差配合、刚度校核等基础设计要点。
