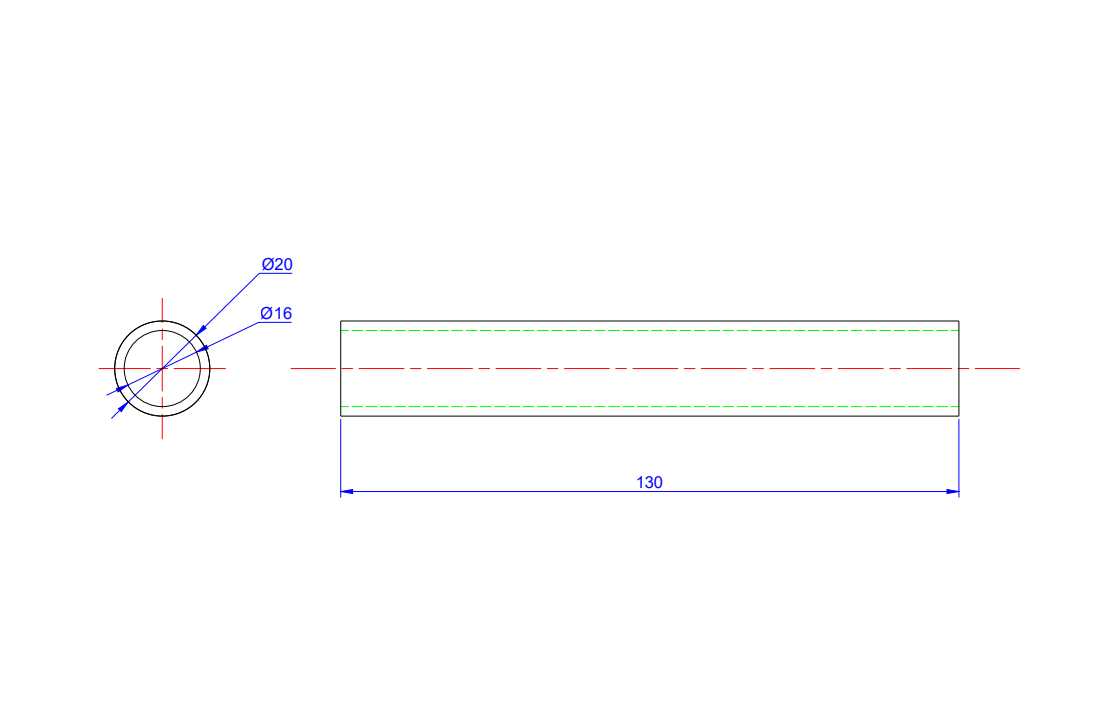

AutoCAD绘制带图层外径20内径16空心管件

　　这类空心管是流体输送、气动回路、小型设备穿线防护场景里极为常用的基础零件，日常做小型实验台架、桌面级自动化设备的气路排布时，经常会用到这种小规格的薄壁空心管，相比实心杆件，它在保证基础结构强度的同时能大幅降低整体重量，内部通孔既可以走压缩空气、冷却液体这类工作介质，也能用来穿设传感器信号线、低压供电线路，避免线路外露被剐蹭或者被设备运动部件拉扯损坏。

　　从设计层面来看，这个空心管的尺寸设定完全贴合常规小流量管路的使用需求，外径设定为20，刚好适配市面上常规的快插接头、管夹固定座的安装尺寸，不需要额外做变径加工就能直接和标准气动接头匹配，内径16的通孔尺寸保证了足够的通流面积，在输送低压压缩空气时不会因为通径过小产生过大的压力损失，长度130的尺寸属于短节类管件的常用规格，既可以直接作为两段管路之间的连接短接使用，也可以根据实际安装需求切割成更短的段，适配不同的安装间距。

　　绘制的时候特意做了图层分层处理，把轮廓线、中心线、尺寸标注分别放在不同的图层上，后续不管是要导出二维工程图做加工指导，还是导入三维软件做装配干涉检查，都可以快速关闭不需要的标注图层，只提取轮廓线做拉伸建模，不用再手动清理多余的线条，能大幅提升后续设计修改的效率。中心线的设置完全符合机械制图的规范，不管是端面的圆视图还是轴向的剖视图，中心线都准确对应管件的回转中心，后续做装配定位时可以直接拾取中心线作为装配基准，不用再额外创建辅助轴线。

　　实际使用中，这类空心管的安装边界非常清晰，径向方向因为外径是20，排布管路时相邻管件的中心距只要留够22以上的间隙，就不会出现安装干涉，管夹固定时选用适配20管径的标准管夹即可，不需要做定制加工；轴向方向130的长度属于定长短节，两端如果是接硬管接头，只要预留出接头的插入长度，整体安装后的总长度偏差可以控制在很小的范围内，适合用在安装空间紧凑、对管路排布整齐度有要求的设备内部。

　　在传感器配套的设备里，这类空心管经常用来做传感器探头的防护套，把接近开关、光电传感器的尾部线路从管内穿过，既可以保护线路不被切削液、粉尘污染，也能避免设备运行时的震动磨破线路绝缘层，16的内径足够容纳3到4根常规的传感器信号线，穿线时不会出现卡线的情况，20的外径刚好可以和常用的传感器安装支架的固定孔匹配，直接穿入支架孔位后用顶丝固定即可，不需要额外做轴径加工。

　　做结构设计时，这类基础管件的二维图纸规范性很重要，分层绘制的图纸不管是给加工车间做下料参考，还是给装配班组做管路排布指导，都能快速读取需要的信息，不会因为线条混杂看错尺寸，尤其是做小批量设备组装时，标准尺寸的空心管可以提前批量下料，不用逐个测绘尺寸，能大幅缩短装配周期。另外这种规格的空心管也可以作为小型设备的导向轴使用，在负载不大的直线运动机构里，空心管配合直线轴承可以实现轻量化的直线导向，相比同外径的实心导向轴，重量能降低近六成，对于桌面级小型设备来说，能有效降低整体的负载重量，提升运动机构的响应速度。
