钣金斜接法兰成型收纳安装支座

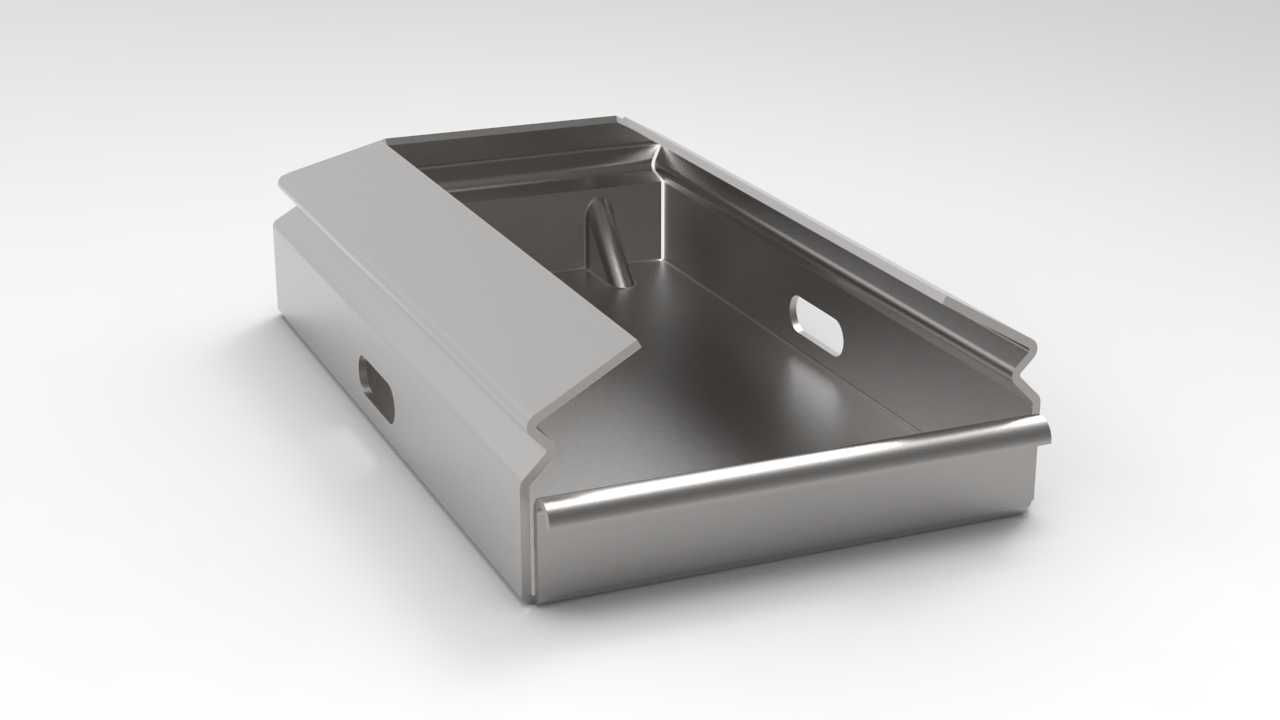

　　这类钣金成型构件在工业现场的应用场景十分广泛，小到传感器安装配套的防护收纳支架，大到设备侧边的工具承托槽、电控柜旁的小型配件安置座，都能看到同结构形式的钣金件身影。日常产线运维中，这类带敞口收纳腔的钣金支座常被固定在设备立柱、操作台侧边，用来放置小型检测探头、调试用的紧固件、临时拆装的小型零件，避免小配件散落遗失，也能给外露的传感元件提供基础的防护遮挡，减少车间内粉尘、切削液飞溅对元件的侵蚀。从实际使用的功能特性来看，该构件采用一体化钣金折弯成型，没有额外的焊接拼接缝，整体结构的刚性更好，长期承重使用不会出现焊缝开裂的问题，敞口式的槽体设计取放物件十分顺手，侧边预留的两个异形安装孔，既可以通过螺栓完成与安装基面的固定，也能适配扎带、

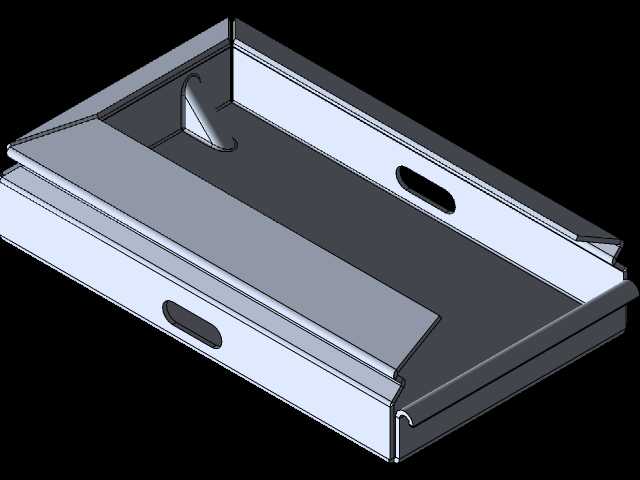

　　卡扣类的快速固定方式，适配不同的安装场景需求，槽体边缘做了卷边处理，也就是钣金工艺里的Hem结构，不仅能消除裁切后的锋利边口，避免操作人员取放物件时被划伤，还能进一步提升槽体边缘的结构强度，减少长期使用后的边缘变形问题。在设计思路上，这类练习件覆盖了钣金设计里最常用的几类核心特征，首先是斜接法兰的应用，在槽体的斜向开口位置，斜接法兰能够实现不同角度折弯边的精准衔接，避免出现折弯干涉或者拼接缝隙过大的问题，是异形敞口钣金件最常用的特征之一；其次是边缘法兰的设计，沿着槽体的上口边缘、侧边安装面都设置了折弯法兰，相当于给薄壁板材增加了加强筋结构，用1.2mm到1.5mm的常规冷轧钢板就能做出足够的结构刚性，不需要额外增加板材厚度，

　　能有效控制材料成本；槽体内侧设置的角撑板结构，是在折弯成型后通过冲压或者焊接固定的加强结构，主要作用是连接槽体的底面与侧面折弯边，当槽体内放置较重物件时，角撑板能够分散侧壁承受的载荷，避免侧壁出现外张变形，延长构件的使用寿命；槽体侧壁的切孔特征，除了作为安装固定孔使用外，也兼顾了排水排尘的作用，当车间内的切削液、灰尘进入槽体后，可以通过侧边的孔位自然排出，不会在槽底积留造成板材锈蚀。从安装边界的尺寸逻辑来看，这类钣金支座的整体尺寸通常控制在长度150mm到200mm、宽度80mm到120mm、高度40mm到60mm的区间，这个尺寸范围既能够容纳常见的小型传感器、螺丝刀、内六角扳手这类常用运维工具，也不会占用过多的设备安装空间，安装孔的中心距通常按照通用的安装基面孔位标准设置，预留的孔位长度方向有2mm到3mm的调节余量，能够抵消安装基面的孔位加工误差，降低现场安装的对位难度。槽体的斜向开口角度通常设置在120度左右，这个角度下操作人员站在设备前方不需要过度抬手或者弯腰，就能顺利取放槽内的物件，符合人机工程学的操作要求，斜向的法兰边也能起到一定的遮挡作用，避免设备运行过程中的振动导致槽内物件滑落。在实际建模过程中，这类构件需要重点注意折弯系数的设置，不同厚度的板材、不同的折弯角度对应的折弯扣除值都有差异，如果系数设置错误，会导致折弯后的实际尺寸与设计尺寸出现偏差，斜接法兰位置的切口间隙也要控制在0.1mm到0.2mm之间，

　　间隙过小会导致折弯时出现材料挤压起鼓，间隙过大则会在拼接位置留下明显的缝隙，影响外观和防护效果。角撑板的位置设置也需要结合受力分析，通常布置在槽体长度方向的三分之一位置，避开安装孔的受力区域，同时不要影响槽内的物件放置空间，切孔的边缘要做去毛刺处理，在建模时可以预留0.5mm的倒角余量，方便后续的钣金加工去毛刺工序。这类钣金件的加工流程通常是先通过激光切割完成板材的外形裁切和孔位加工，再通过数控折弯机依次完成各道折弯工序，最后完成角撑板的固定和表面处理，表面处理通常采用喷塑或者镀锌的方式，提升构件的防锈能力，适配车间内的复杂使用环境。对于刚接触钣金设计的从业者来说，这类覆盖多类核心钣金特征的构件，能够快速熟悉钣金设计的工艺逻辑，理解不同特征在实际使用中的作用，避免出现只懂建模命令不懂实际加工和使用需求的问题，建模完成后导出的平板型式DXF文件，可以直接导入到激光切割设备中进行加工，不需要额外的工艺转换，能够有效缩短从设计到加工的流程周期。
