带把手双层隔热水杯SolidWorks水动效演示模型

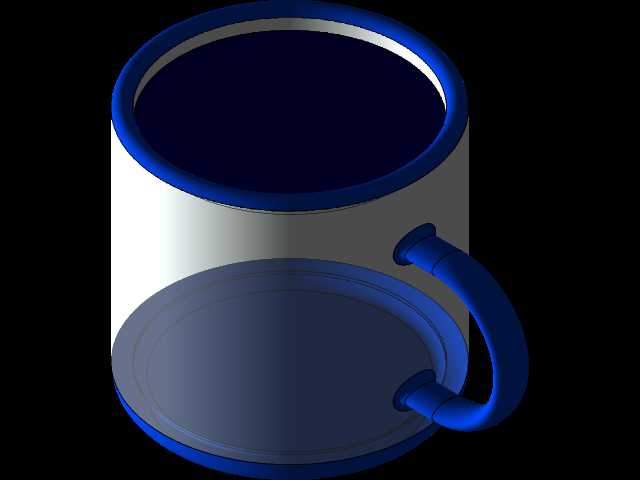

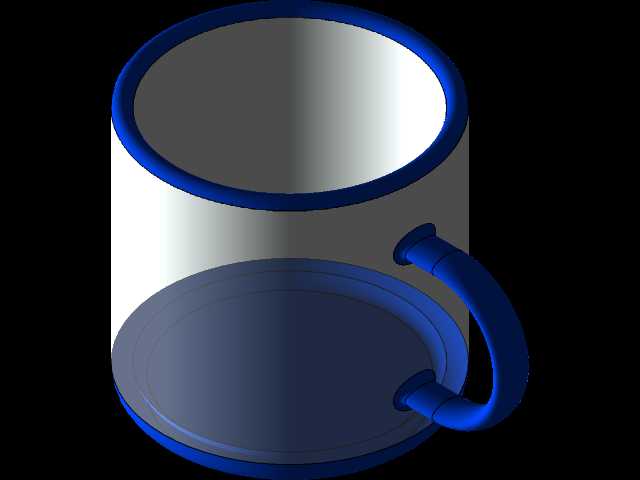

　　日常使用的带把手水杯是最常见的手持盛液容器，这款双层结构的水杯模型在建模时重点还原了实际产品的装配逻辑与使用边界，外层采用透明PC材质模拟，内层与杯口包边、把手、杯底防滑圈均采用食品级PP材质的蓝色外观表现，整体握持直径控制在80mm，不含把手的杯身外径72mm，总高度105mm，把手外侧距离杯身中心52mm，这个尺寸刚好适配成年人单手握持的掌宽范围，杯口卷边厚度2mm，贴合唇部接触的弧度做了R1.5的圆角处理，避免饮用时的剐蹭感。

　　从实际应用场景来看，这类双层隔热水杯多用于日常办公、居家场景盛装冷热饮品，内层与外层之间预留1.5mm的空气夹层，能够有效阻隔内层液体的温度传导，盛装60摄氏度以上热水时外层表面温度不超过40摄氏度，避免握持烫伤，盛装0摄氏度左右的冰饮时外层不会出现凝露打湿桌面的问题。杯底的蓝色防滑圈厚度3mm，直径68mm，与桌面接触的面做了细微的环形纹理设计，放置在光滑玻璃、烤漆桌面时静摩擦系数可达0.6以上，正常触碰不会出现滑移倾倒的情况。

　　建模过程中首先确定杯身的回转体基准，以杯底中心为原点建立坐标系，内层杯身的壁厚设置为1.2mm，满足食品级塑料容器的成型壁厚要求，避免注塑时出现缩痕、填充不足的缺陷；把手部分采用扫描特征生成，握持段的截面为直径10mm的圆形，与杯身连接的两端做了渐变过渡，连接位置的壁厚与杯身保持一致，连接处做了R3的圆角过渡，避免应力集中导致的把手断裂问题，实际生产中这个位置也是跌落测试的重点考核部位，1.2米高度自由跌落至水泥地面时，把手连接位置不能出现开裂。

　　水动画的制作部分，是在装配体环境下启用SolidWorks的流体模拟插件，先将杯体内部的容腔定义为流体域，设置水的物理属性为常温液态，模拟注水过程中液面上升、水体晃动的效果，同时可以模拟杯子倾斜时水的流动状态，验证杯口的防溢设计——当杯身倾斜45度时，水流会从杯口的导流位置集中流出，不会顺着杯壁外侧流淌，这个细节在建模时通过杯口内侧的微小倒角实现，倒角角度15度，深度0.8mm，能够引导水流向杯口中心汇聚。

　　安装与使用边界方面，这款水杯不需要额外的固定安装结构，属于手持便携容器，整体满载容量为350ml，盛装液体时建议液面距离杯口至少10mm，避免晃动时液体溢出；杯身的透明外层与内层采用卡扣式装配，杯口包边通过超声波焊接与内层固定，装配后整体的密封性能满足倒置10分钟无渗漏的要求，日常清洗时可以拆卸杯口包边分离内外层，清理夹层中可能进入的污渍。

　　从结构设计的细节来看，杯底的内层与外层之间预留了0.5mm的装配间隙，避免温度变化时不同材质的热胀冷缩导致杯身变形，PP材质的热变形温度为100摄氏度，PC材质的热变形温度为130摄氏度，日常盛装沸水不会出现材质软化变形的问题；把手的受力位置做了局部加厚，最厚位置达到2mm，能够承受50N的垂直拉力，满足装满水时整体重量约4N的承重需求，长期使用不会出现把手变形脱落的问题。

　　在做流体动效演示时，还可以模拟不同倾斜角度下的水流速度，验证杯口的出水流畅度，当倾斜角度达到60度时，水流流量稳定在15ml/s，刚好适合日常饮用的流速，不会因为流速过快导致呛水，也不会因为流速过慢影响饮用体验；杯身的透明材质设置了85%的透光率，能够清晰看到内部液面的高度，方便用户判断剩余水量，蓝色的部件采用哑光磨砂质感，避免握持时留下明显的指纹痕迹，提升日常使用的观感。
