传感器安装用U型钣金固定支架

　　这类U型钣金支架在工业现场的传感器安装场景中应用十分广泛，不管是自动化产线上的光电传感器、接近开关安装，还是小型检测设备内部的传感元件固定，都能看到这类结构的身影。不同于一体切削的支座，钣金折弯成型的支架在保证结构强度的同时，能大幅降低材料损耗与加工成本，适合批量配套使用。

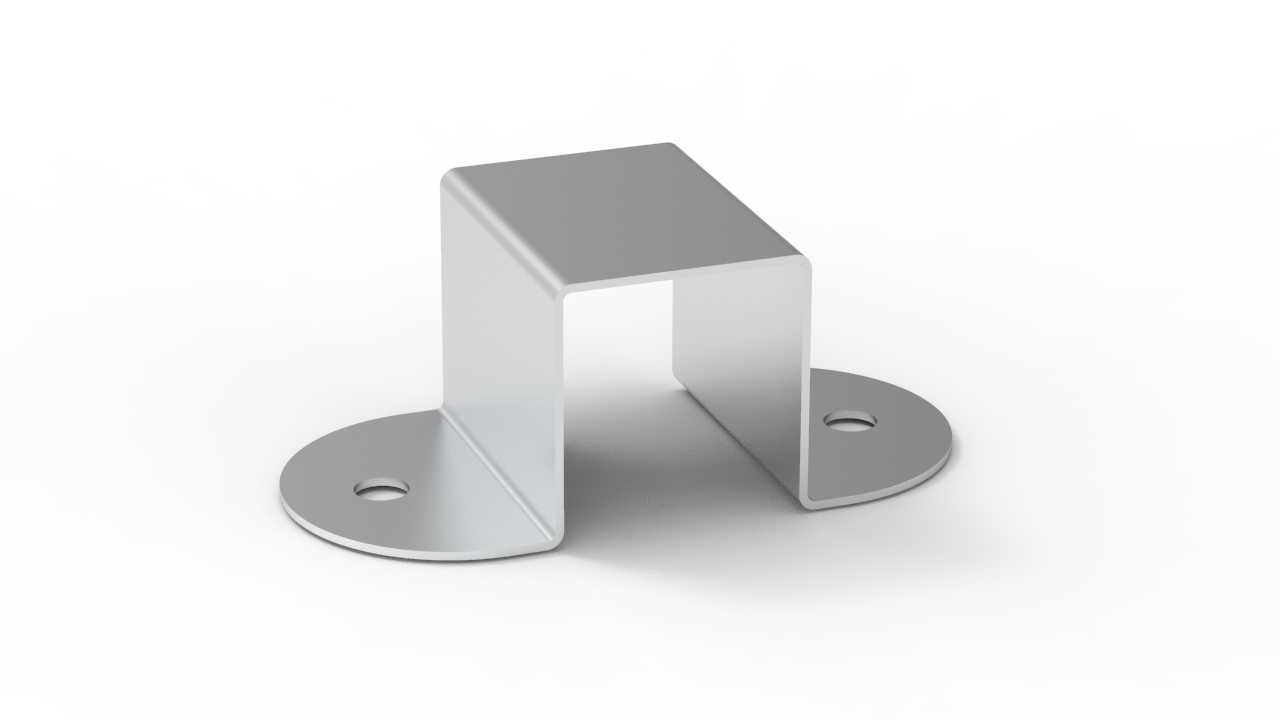

　　从结构功能来看，该支架采用单块钢板折弯成型，主体为U型槽结构，两侧向下延伸的折边底部带有圆形安装法兰，法兰上预制了安装通孔，可直接通过螺栓将支架固定在设备机架、安装面板或者型材基座上。U型槽的内腔空间用于容纳传感器本体或者配套的安装调节件，槽体的立面可以为传感器提供稳定的支撑，避免设备运行过程中产生的振动导致传感元件移位，影响检测精度。

　　设计这类支架的时候，首先要明确安装边界：底部两个安装法兰的中心距需要匹配现场常用的安装孔位规格，法兰的外径要大于安装螺栓的头部直径，保证螺栓压紧时受力均匀，不会出现法兰边缘翘曲的问题。折弯处的内R角需要根据板材厚度设定，避免折弯时出现板材开裂或者回弹过大的问题，通常板材厚度在1.5-2mm区间时，内R角取0.5-1倍板厚即可，既能保证折弯精度，也能减少折弯模具的损耗。U型槽的内部净宽度需要比所适配的传感器外径大0.5-1mm，既方便传感器的装入与位置调整，也不会因为间隙过大导致传感器安装后出现晃动。槽体的高度需要根据传感器的接线空间预留足够余量，避免传感器装入后尾部的接线被槽体顶部挤压，造成线缆绝缘层破损引发信号故障。

　　实际选型使用时，需要注意支架的板材厚度选择，如果是安装在振动较大的冲压设备、锻压设备旁，需要选用2mm以上厚度的冷轧钢板制作，折弯后可以在槽体立面增加加强压筋，进一步提升结构刚性；如果是普通的轻工自动化产线，1.2-1.5mm厚度的板材即可满足使用要求，表面可以做镀锌或者喷塑处理，提升防锈能力，适应不同车间的工况环境。安装法兰上的通孔直径需要比配套螺栓大0.2-0.3mm，补偿安装时的孔位误差，降低现场安装的对位难度。

　　这类支架的结构看似简单，但在设计时需要兼顾加工工艺性与现场安装的便利性：折弯成型的工艺避免了焊接工序带来的变形问题，所有孔位都可以在板材下料阶段通过冲压一次成型，生产效率高，批量生产时尺寸一致性好。两个底部法兰处于同一水平面，安装后可以保证U型槽的立面与安装面垂直，避免传感器安装后出现检测角度偏差。在一些需要调整传感器检测高度的场景，还可以在U型槽的立面上加工长条形调节孔，方便传感器安装时上下调整位置，适配不同的检测距离要求。

　　不同于定制化的铸造支座，这类钣金支架的通用性更强，通过调整槽体宽度、高度以及法兰的安装孔距，就可以适配不同规格的圆柱型、方型传感器，在设备改造、产线升级的场景中，这类支架可以快速完成传感器的加装固定，不需要对原有设备结构做大规模改动，大幅缩短现场施工的周期。同时钣金材质的支架具备一定的弹性变形能力，在设备受到意外碰撞时，可以通过小幅变形吸收冲击力，避免传感器本体被刚性撞坏，降低设备运维的配件更换成本。
