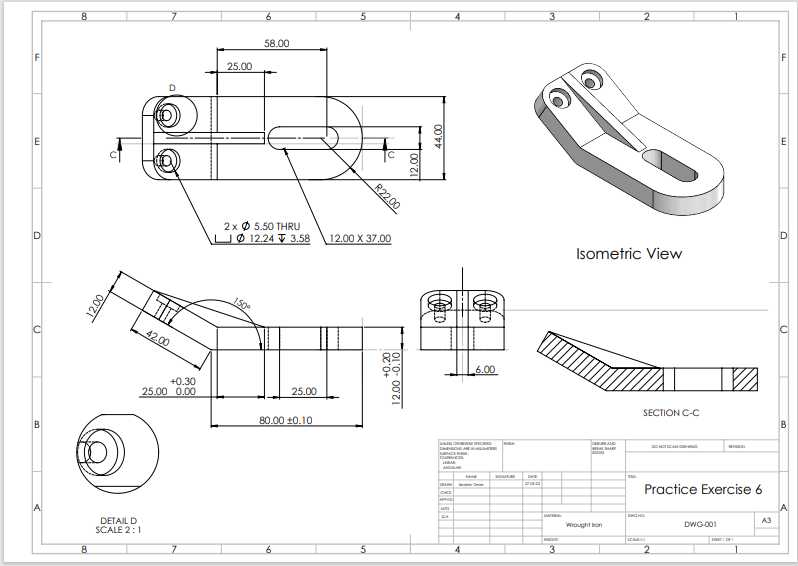

铰接式连接吊耳机械零件工程图

　　这类带长槽孔的铰接吊耳构件，在工业自动化输送线、小型工装夹具的可调连接位、轻型吊装挂点场景中应用十分广泛，核心作用是实现两个构件间的角度可调铰接，同时通过长圆孔预留一定的安装调节余量，抵消装配过程中的累计公差，避免硬连接带来的装配应力集中。从结构功能上看，零件一端的双同轴孔是铰接转动副的安装位，用来穿装铰接销轴，实现与配套支座的转动连接，孔位设计的同轴度公差直接影响铰接转动的顺畅度，若同轴度超差，会出现销轴卡滞、转动阻力大，长期往复摆动下还会出现孔位偏磨、销轴剪切应力异常升高的问题。零件另一端的长圆形通槽是安装调节位，槽宽尺寸匹配对应规格的连接螺栓，槽的长度方向预留了近20mm的调节行程，

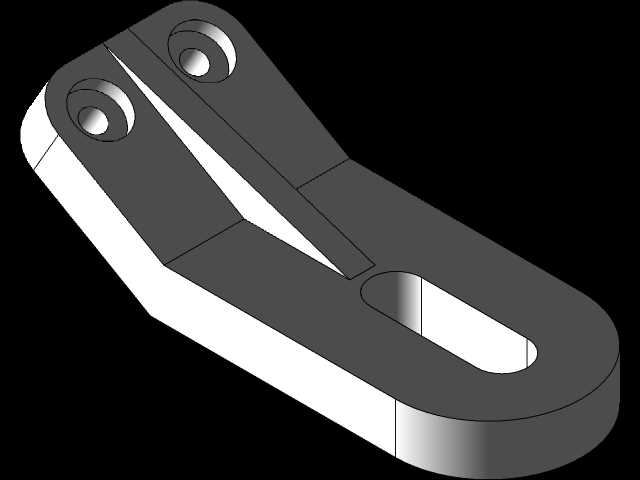

　　安装时可以根据实际装配位置调整零件的伸出长度，适配不同的安装间距需求，槽端的R22圆弧过渡是应力释放结构，避免长槽端部直角位置在受拉载荷时出现应力集中断裂的风险。从设计思路上看，整个零件采用等厚板材加工成型，主体厚度12mm，整体轮廓最大长度58mm，铰接端双孔中心距12mm，孔规格为Φ5.5通孔，孔口做Φ12.4沉孔深3.58，用来容纳螺栓头或者销轴挡圈，避免连接紧固件突出零件表面造成干涉。零件的弯折段做了15°的斜角设计，弯折段长度42mm，这个角度是根据实际安装空间的避让需求确定的，避免零件摆动过程中与相邻构件发生碰撞，弯折位置的过渡圆角做了R12的圆滑处理，既可以减少板材弯折时的应力集中，

　　也能去除加工毛刺避免安装时割伤操作人员。细节结构上，铰接端的两个安装凸台做了局部加厚？不对，看剖面结构，整个零件是等厚板材铣削加工成型，剖面C-C显示零件主体厚度均匀，长槽是通槽结构，槽的宽度尺寸12mm，长度37mm，槽边到零件侧边的壁厚4mm，这个壁厚经过强度校核，在承受额定1kN的拉载荷下不会出现塑性变形。局部放大的D视图是铰接端孔位的细节，采用2:1的比例绘制，明确标注了孔口倒角与沉孔的尺寸，加工时需要先铣削外形，再钻铰铰接孔，最后铣削长槽，保证各形位公差符合要求，其中铰接孔的轴线与零件安装面的垂直度公差控制在0.02mm以内，长槽的对称度公差相对于零件中心平面控制在0.1mm以内，避免安装时螺栓偏斜带来的附加载荷。

　　安装边界方面，零件铰接端转动时的最大外轮廓回转半径不超过25mm，安装时需要在相邻构件上预留至少30mm的回转避让空间，长槽端连接的螺栓规格为M5，拧紧扭矩控制在4N·m即可，避免扭矩过大造成零件槽位变形。这类零件通常采用45号钢加工，表面做发黑处理提升防锈能力，在一些有轻量化需求的场景下也可以采用6061铝合金加工，但是铰接孔位置需要加装钢套提升耐磨性能。实际使用中，这类吊耳常用来作为传感器安装支架的铰接调节件、小型气动元件的摆动连接耳、工装夹具的快速压头连接位，相比固定式连接耳，它的可调角度与可调行程特性，能大幅降低装配时的精度要求，提升现场安装调试的效率，同时在设备运行过程中可以吸收小幅度的位置偏移，减少连接部位的疲劳损坏。需要注意的是，零件的弯折位置是应力集中的薄弱区，设计时已经通过圆弧过渡做了强化，加工时要避免在弯折位置留下刀痕、划伤等缺陷，否则长期受交变载荷作用下容易在缺陷位置萌生疲劳裂纹，最终造成零件断裂失效。另外长槽的加工表面粗糙度要控制在Ra3.2以内，减少螺栓在槽内滑动调节时的摩擦阻力，铰接孔的表面粗糙度要控制在Ra1.6以内，保证销轴转动顺畅，减少磨损量，延长零件的使用寿命。
