带运动力学分析的发动机举升支撑装置

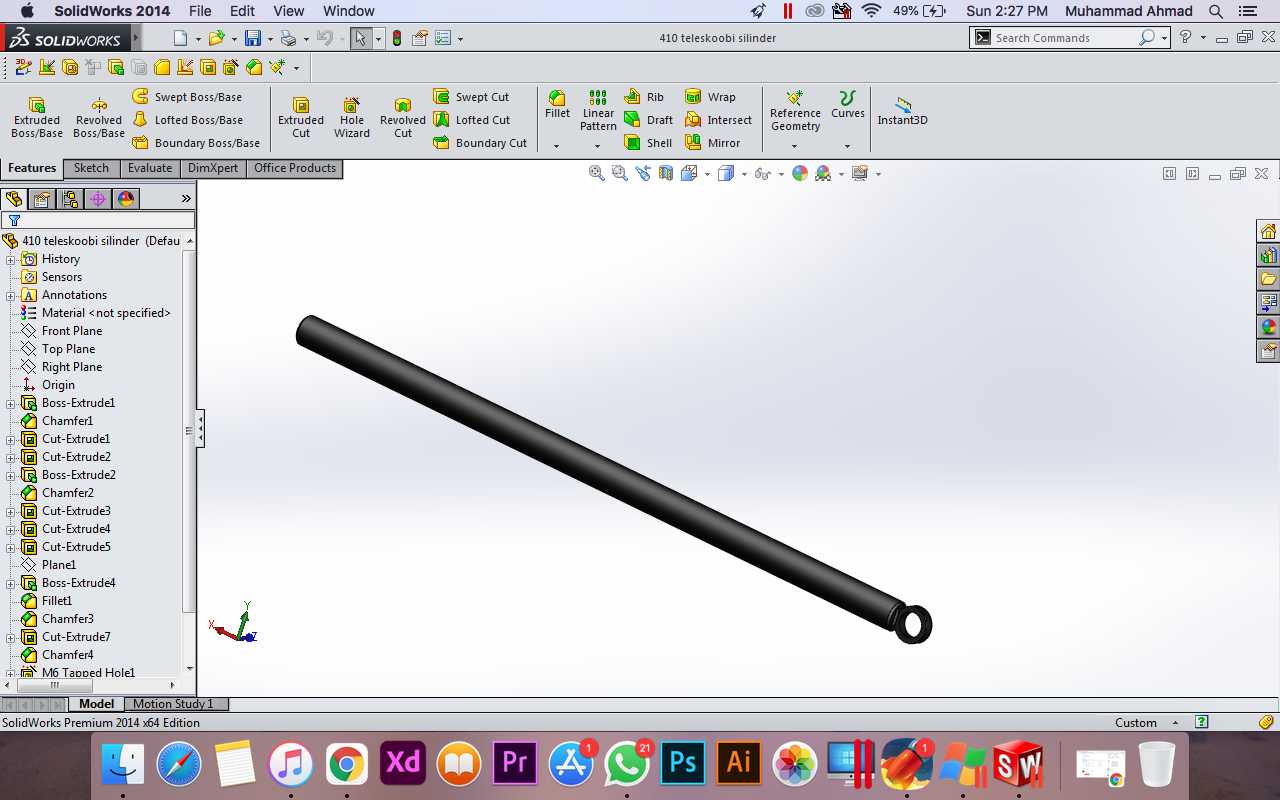

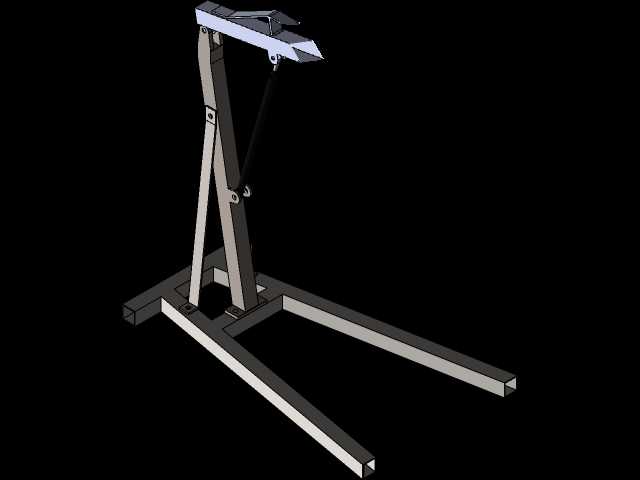

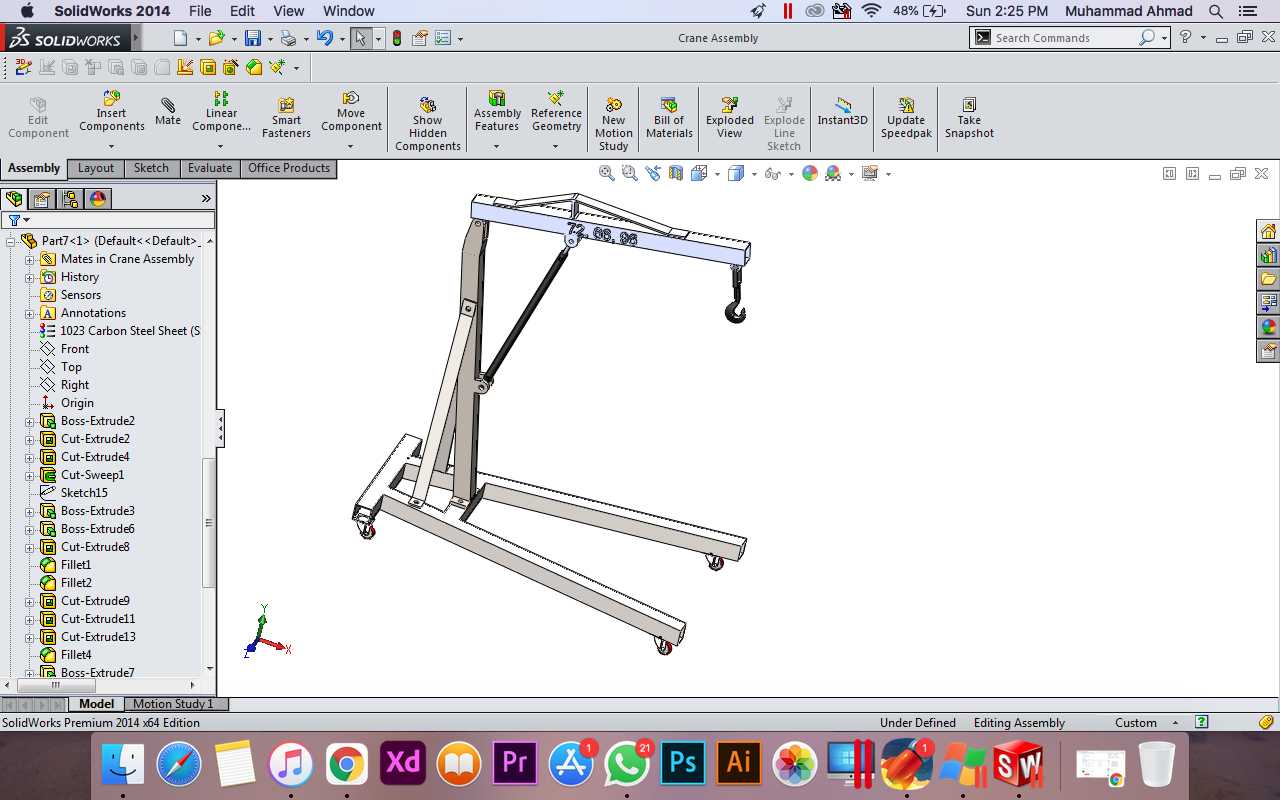

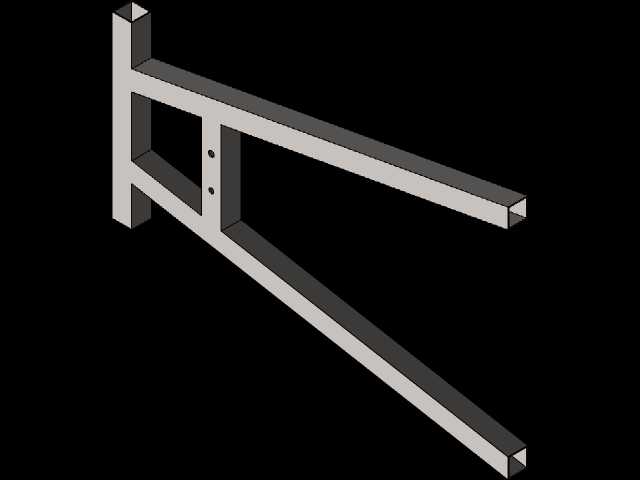

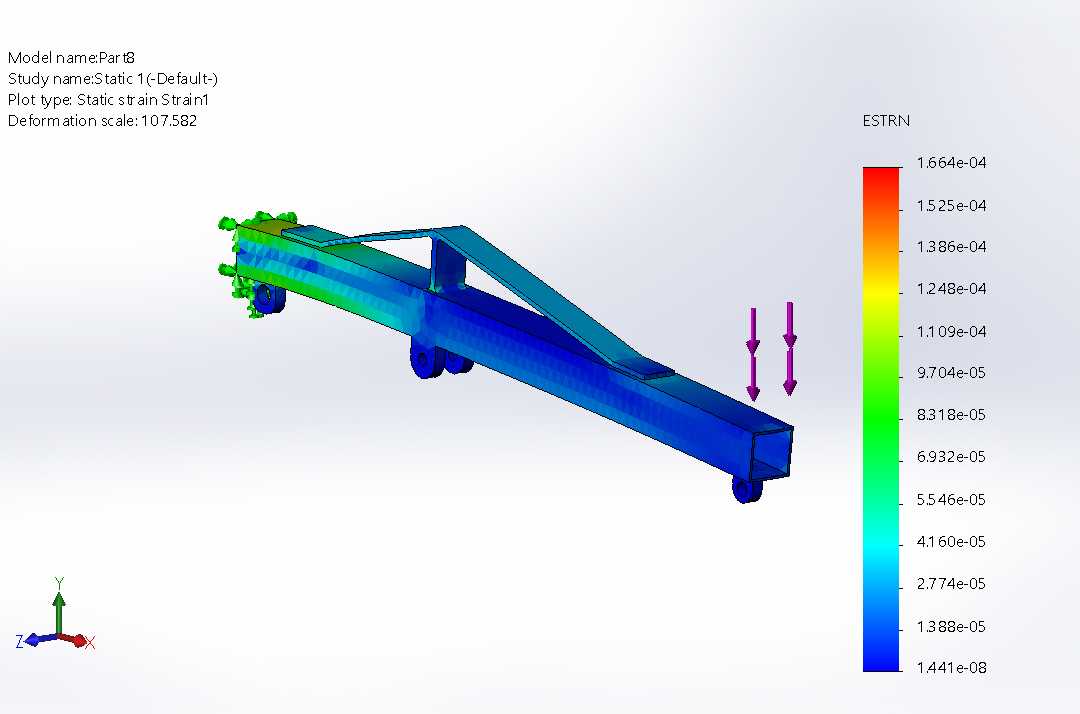

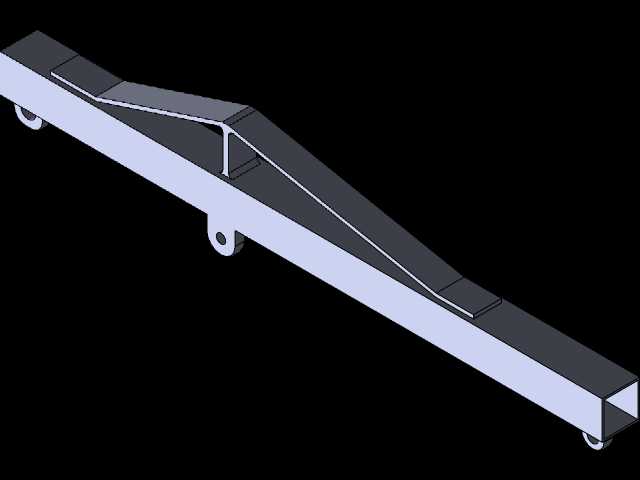

　　在商用车发动机总成拆装、重型动力单元检修的车间作业场景里，这类剪叉式举升支撑装置是工位上的核心辅助工装，区别于通用液压举升设备，它的结构完全匹配发动机总成的底部支撑点位，不需要额外加装适配垫块就能直接承托缸体与油底壳的结合面，避免举升过程中应力集中导致薄壁壳体变形。从结构设计逻辑来看，这套装置采用双斜撑剪叉受力架构，底部是两根平行布置的方钢底梁，直接接触车间硬化地面，底梁的长度方向预留了足够的支撑跨距，就算承托满配附件的柴油发动机总成，整机重心也始终落在底梁围成的支撑边界内，不会出现侧翻风险；底梁与斜撑的铰接点采用销轴连接，配合自润滑衬套，在反复举升回落的循环动作里不会出现卡滞，铰接位置的配合间隙控制在0.1mm以内，避免举升过程中出现不必要的晃动，保证发动机对接变速箱或者安装机脚胶的时候对位精度可控。

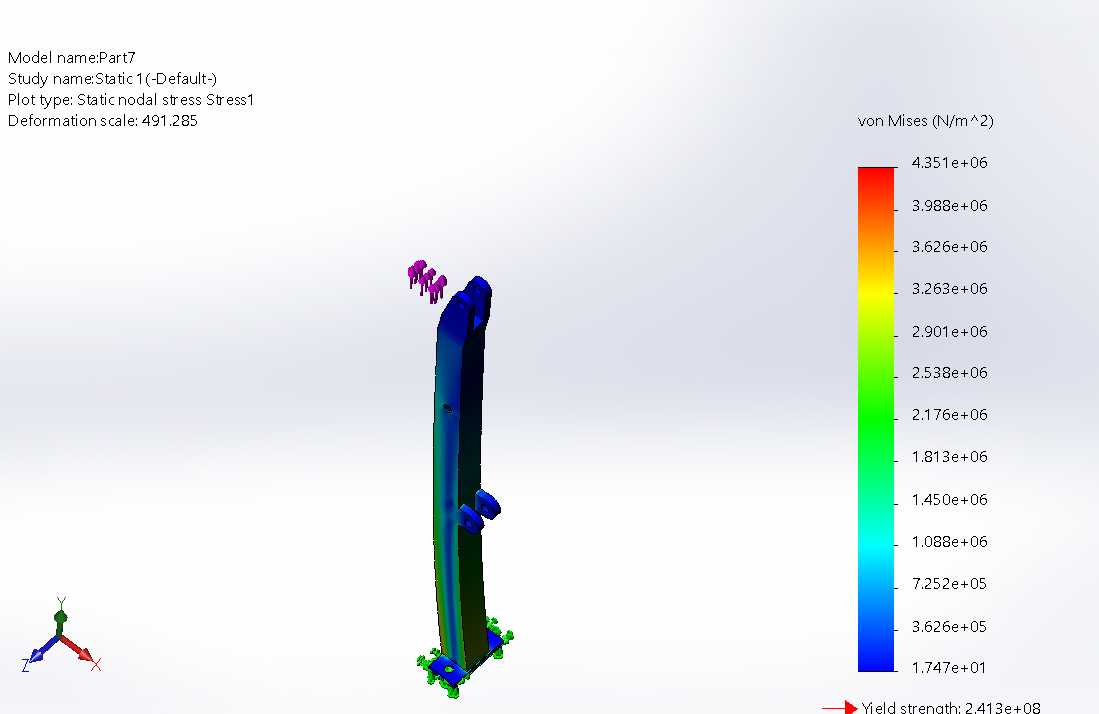

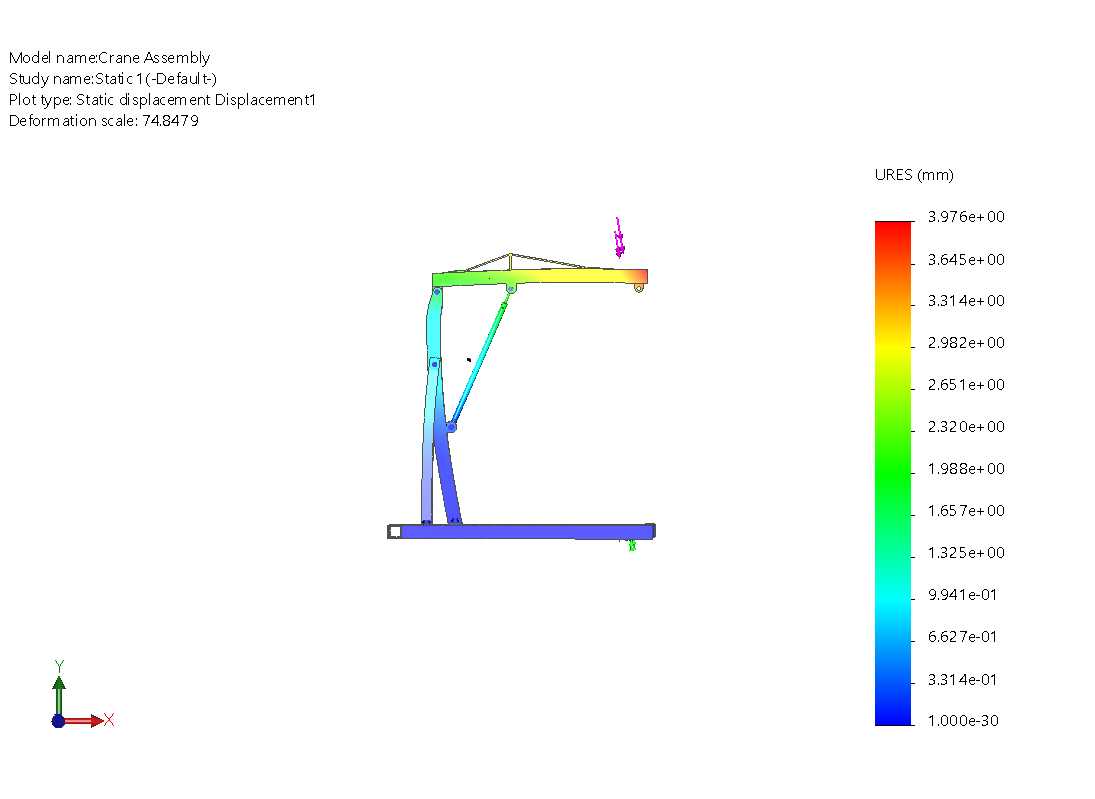

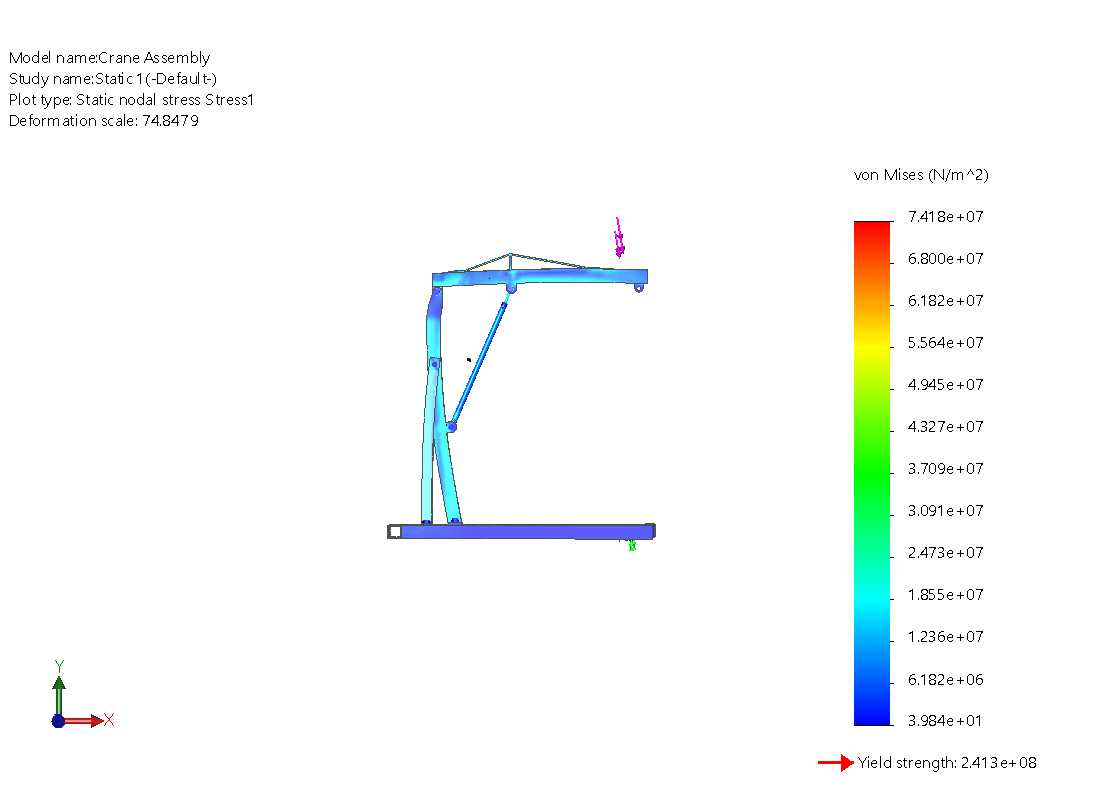

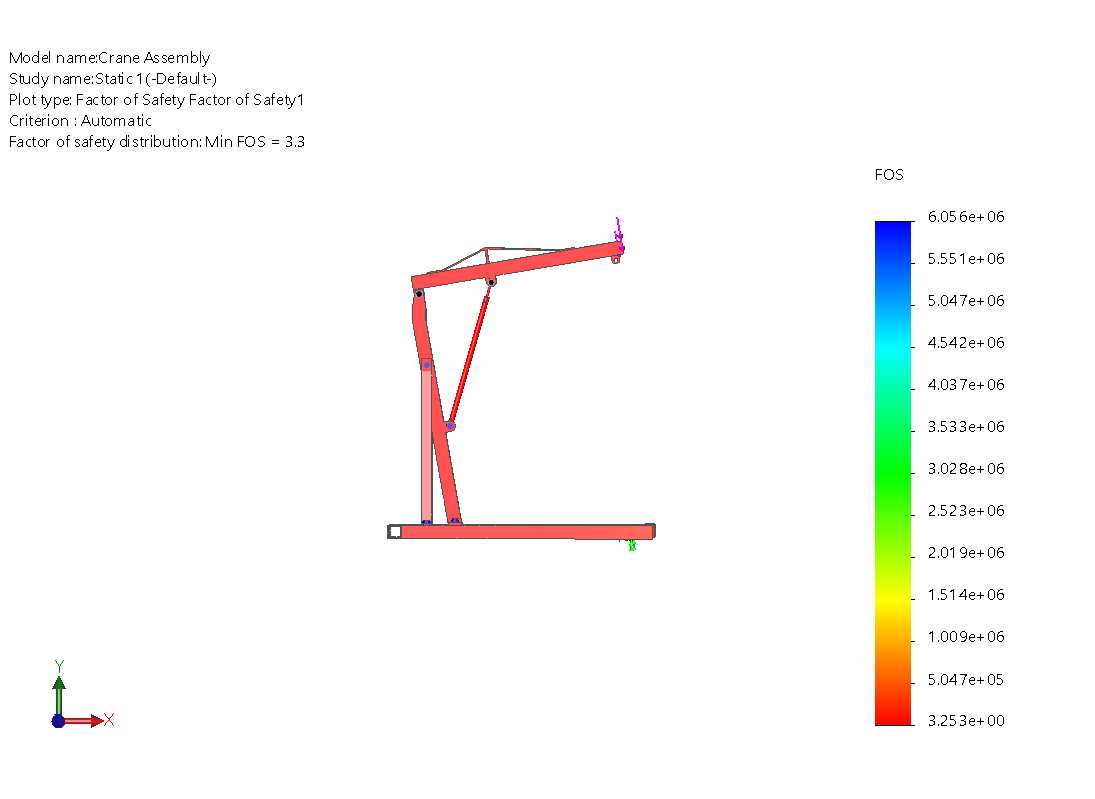

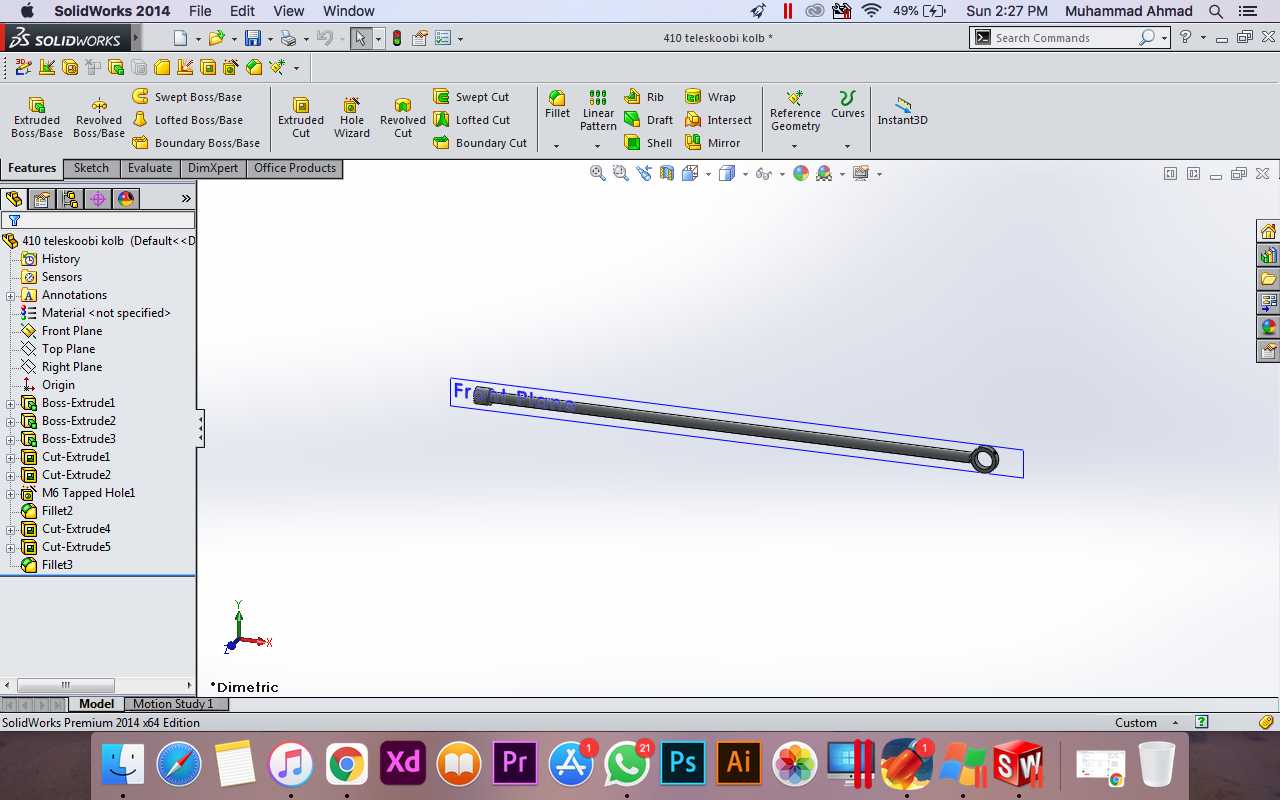

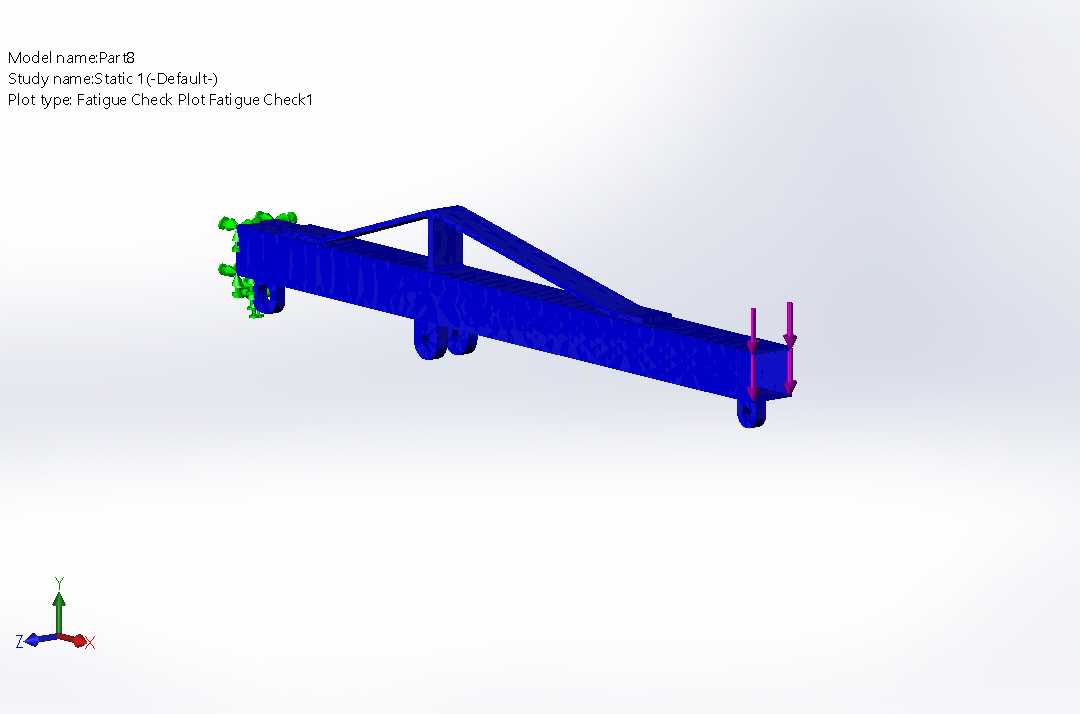

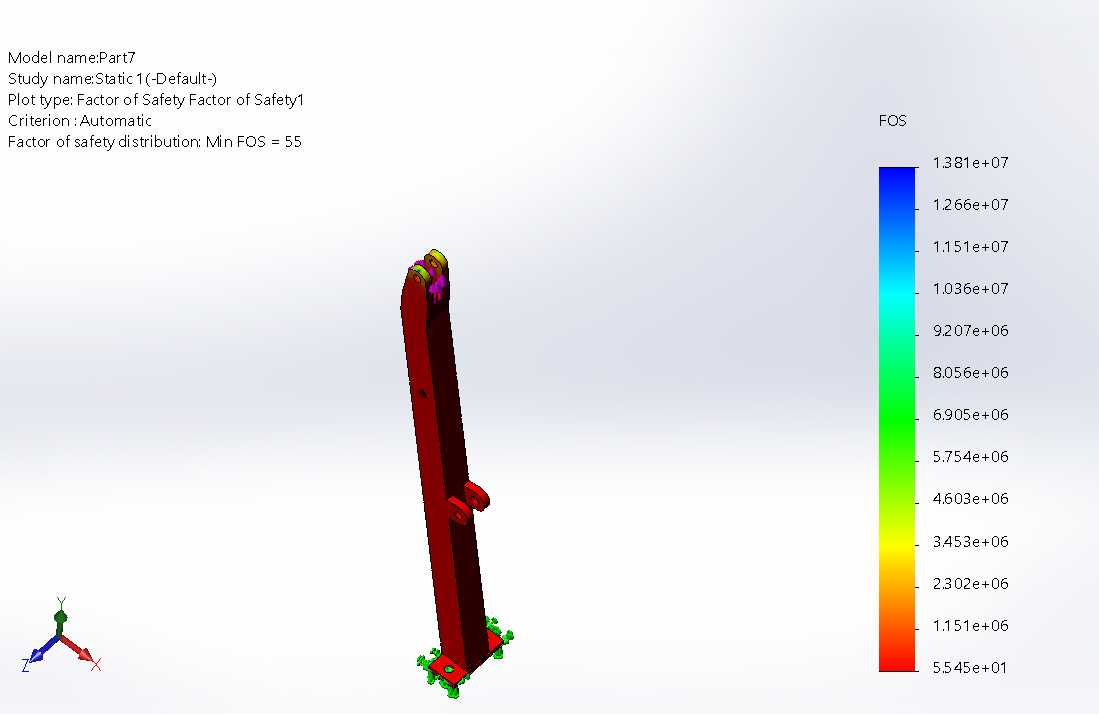

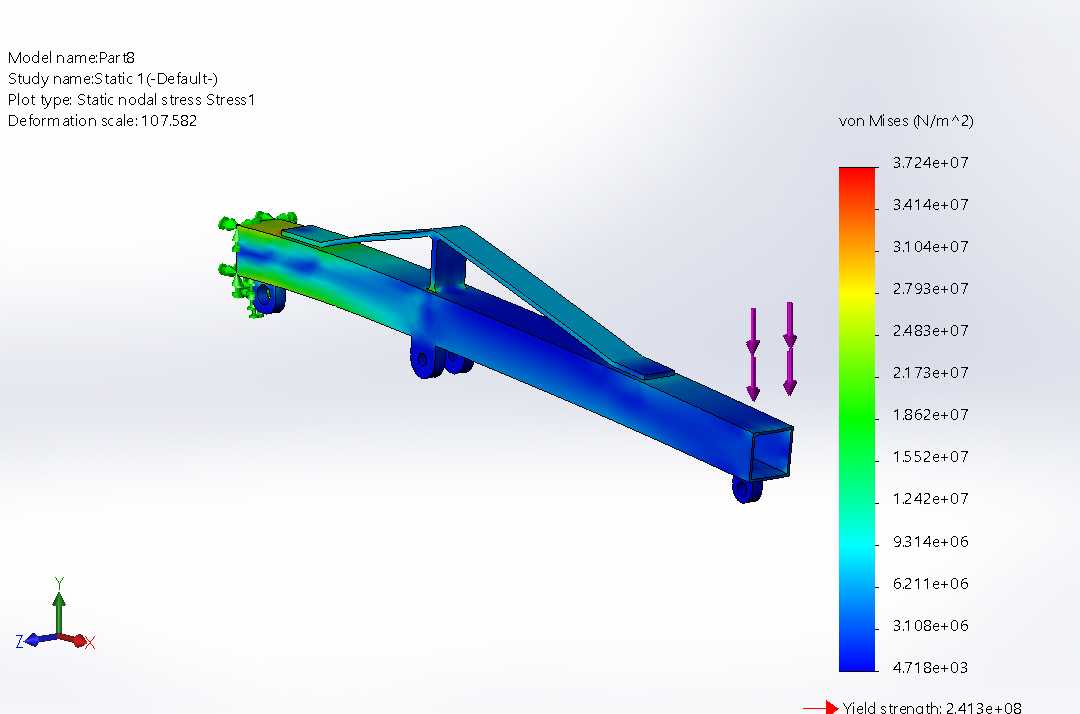

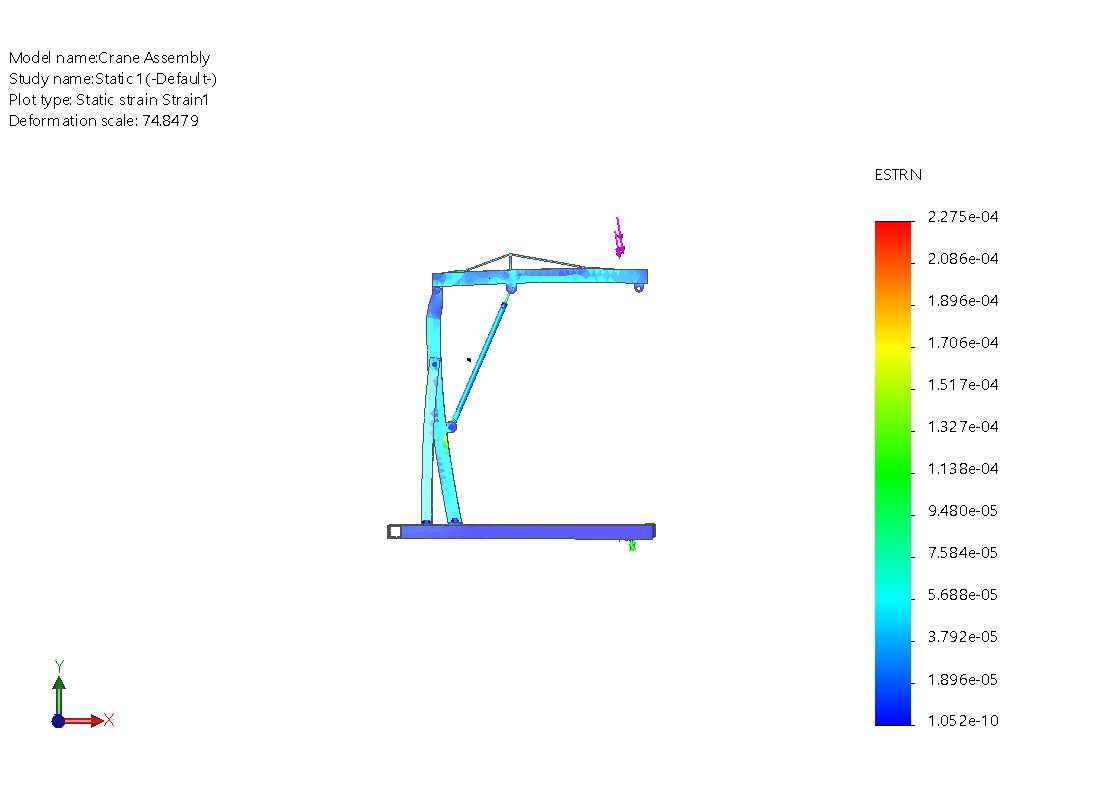

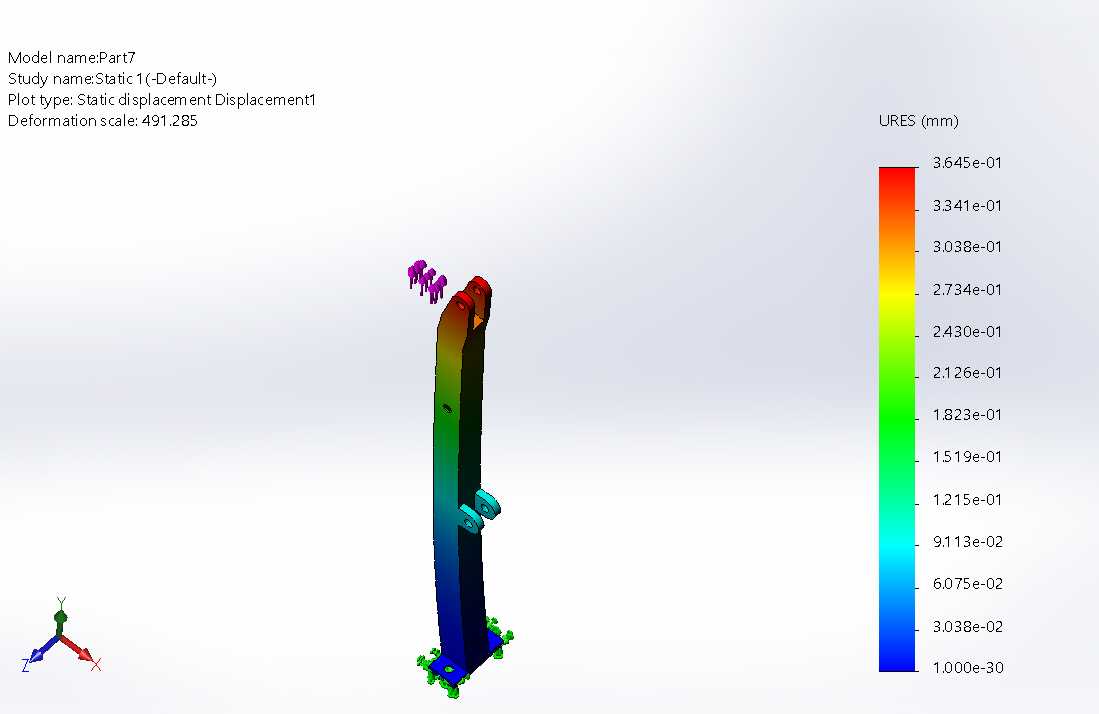

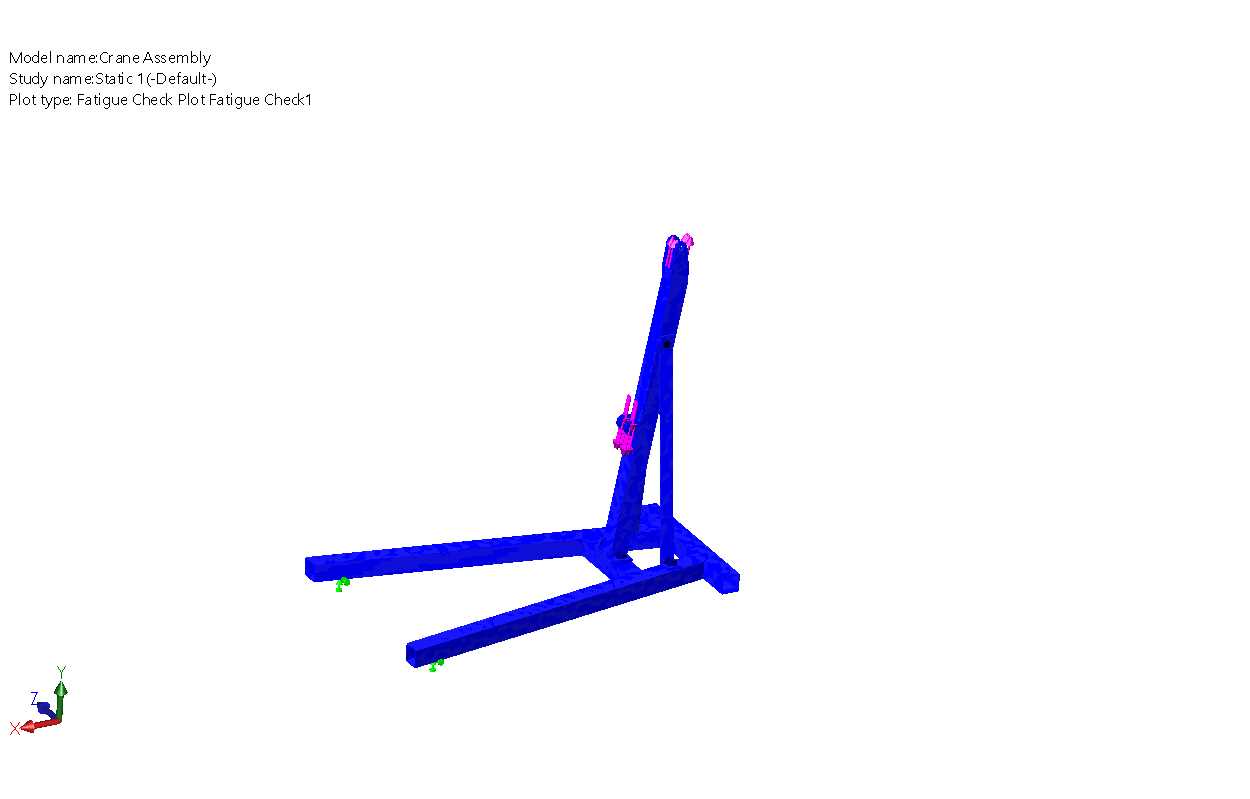

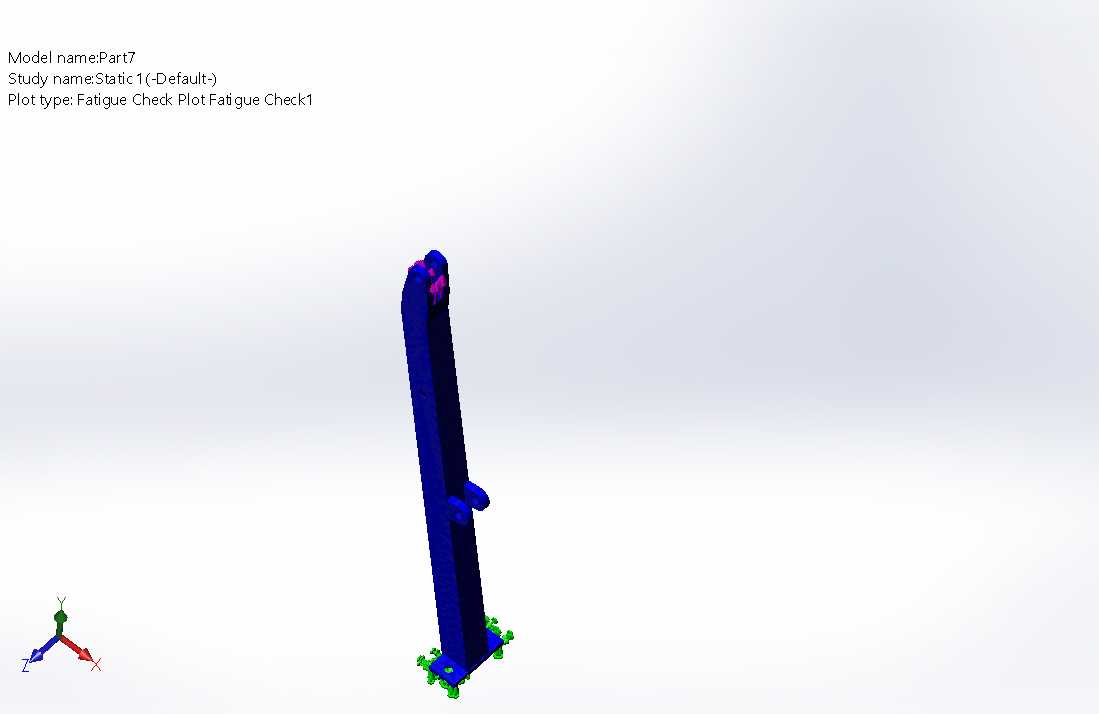

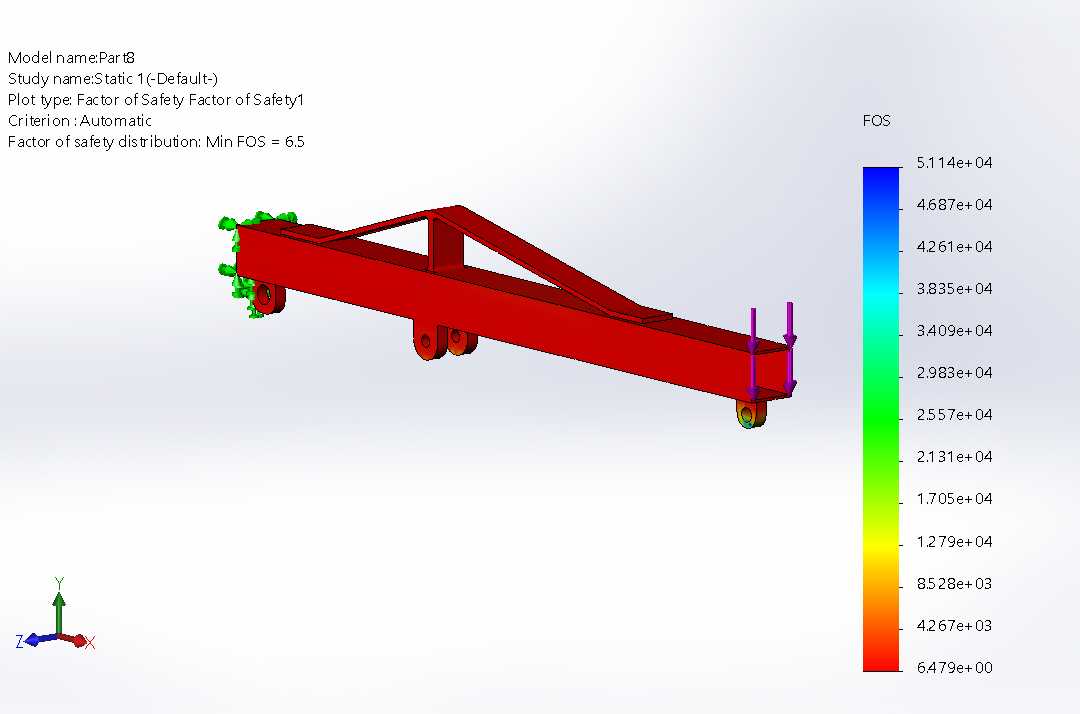

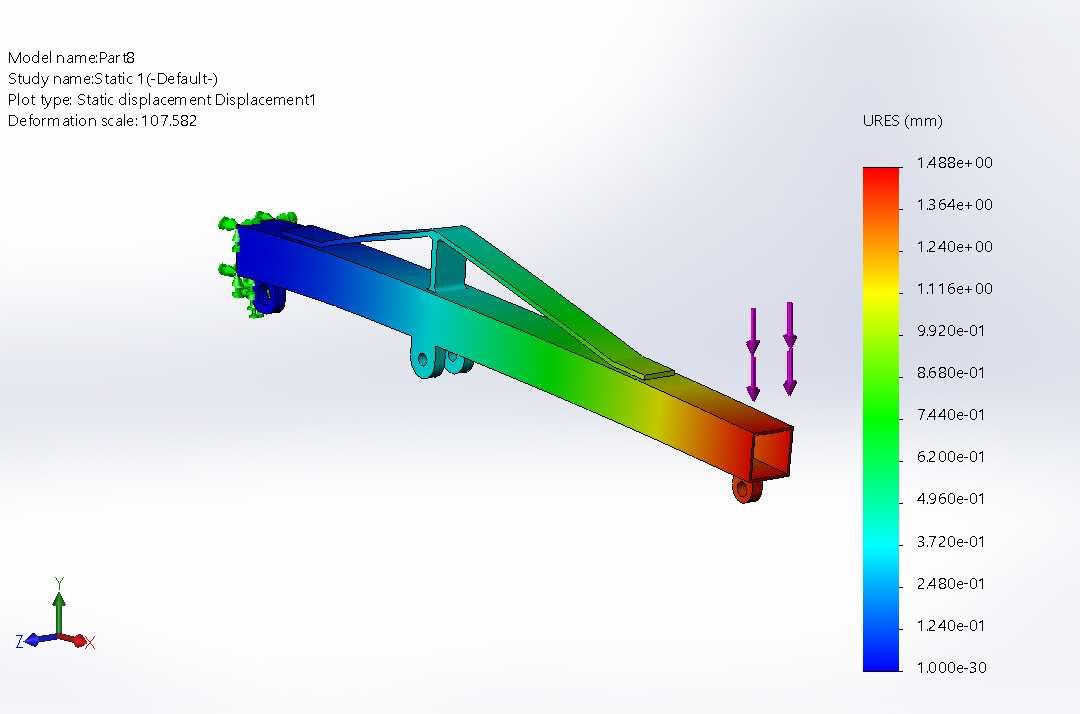

　　上半部分的支撑托臂做了角度适配设计，托臂顶端的支撑面不是平面结构，而是根据常见直列四缸、六缸发动机的油底壳轮廓做了仿形避让，不会顶到油底壳的放油螺塞或者机油集滤器突出位置，托臂的长度方向预留了三个调节孔位，可以根据不同排量发动机的重心位置调整支撑点的前后位置，保证举升时受力点始终落在发动机重心正下方，减少举升过程中的偏载力矩。这套装置的运动分析覆盖了整个举升行程的受力变化，从最低位的收纳状态到最高举升位的作业状态，每一个铰接点的受力大小、斜撑杆的压应力变化、底梁的弯曲变形量都做了逐点核算，尤其是举升到中位的时候，剪叉机构的受力夹角处于临界状态，这时候斜撑杆承受的轴向压力最大，设计时特意在这个受力工况下做了有限元强度校核，斜撑杆选用的矩形钢管壁厚满足1.5倍安全系数要求，就算出现瞬时偏载也不会出现杆件屈曲变形。

　　从安装边界来看，这套装置处于最低收纳位置时整体高度不超过300mm，可以直接推入发动机总成下方的预留空间，不需要提前把发动机吊高就能完成对位，适配大部分商用车维修工位的地沟以及总成预装台架的空间要求；底梁的宽度控制在800mm以内，可以在标准宽度的车间工位通道内自由推行，不需要额外拓宽作业通道。举升动作的力传导路径设计得非常直接，手动施加的作用力通过连杆机构放大后直接作用在剪叉的活动铰接点，不需要复杂的液压回路或者电气驱动，在没有气源、电源的野外抢修场景也能正常使用，不会因为动力源限制影响作业。

　　实际作业过程中，这套装置除了承担举升功能，还可以在发动机预装环节作为临时支撑台架使用，托臂上预留的安装孔位可以直接固定发动机的工艺吊耳，在装配飞轮壳、离合器总成的时候，装置本身的结构刚性足够抵抗装配时的敲击力，不会出现支撑移位。和通用型举升设备相比，它的结构没有多余的冗余部件，整体自重控制在合理范围，单人就能完成移位和对位操作，针对发动机维修场景的专属适配设计，也减少了通用设备适配不同机型时的调整时间，能有效缩短单台发动机的拆装作业时长。在做运动分析的时候，还特意模拟了作业时可能出现的侧向受力场景，比如工人拧紧缸盖螺栓时施加的侧向力矩，核算了整个机构的抗侧倾能力，保证在常规装配力矩作用下，装置的倾斜量不会超过0.5度，完全满足装配对位的精度要求。
