两端固定梁集中点荷载受力仿真分析模型

　　在工程结构设计领域，梁构件作为最基础的承力单元，广泛应用于建筑钢结构、设备机架、桥梁承重段、精密仪器支撑框架等场景，其在集中点荷载作用下的变形与应力分布规律，是结构校核阶段必须明确的核心参数。本次构建的两端固定梁点荷载分析模型，完全贴合实际工程中梁构件的约束与受力工况，可直接为同类型结构的设计校核提供仿真参考。

　　模型的约束设置完全还原工程实际中的固定端边界：梁体两端的所有自由度被完全限制，不存在轴向窜动、竖向位移与转动余量，和实际场景中钢梁两端与承重立柱焊接、设备支撑梁两端通过高强度螺栓组与基座刚性连接的约束状态完全一致，避免了简支约束带来的仿真偏差。荷载施加位置选定在梁体跨度中点位置，以集中竖向力的形式垂直作用于梁体上表面，对应实际场景中设备机架中部安装重型部件、厂房横梁中部悬挂起重设备、输送线梁体中部承受定点物料荷载等典型工况。

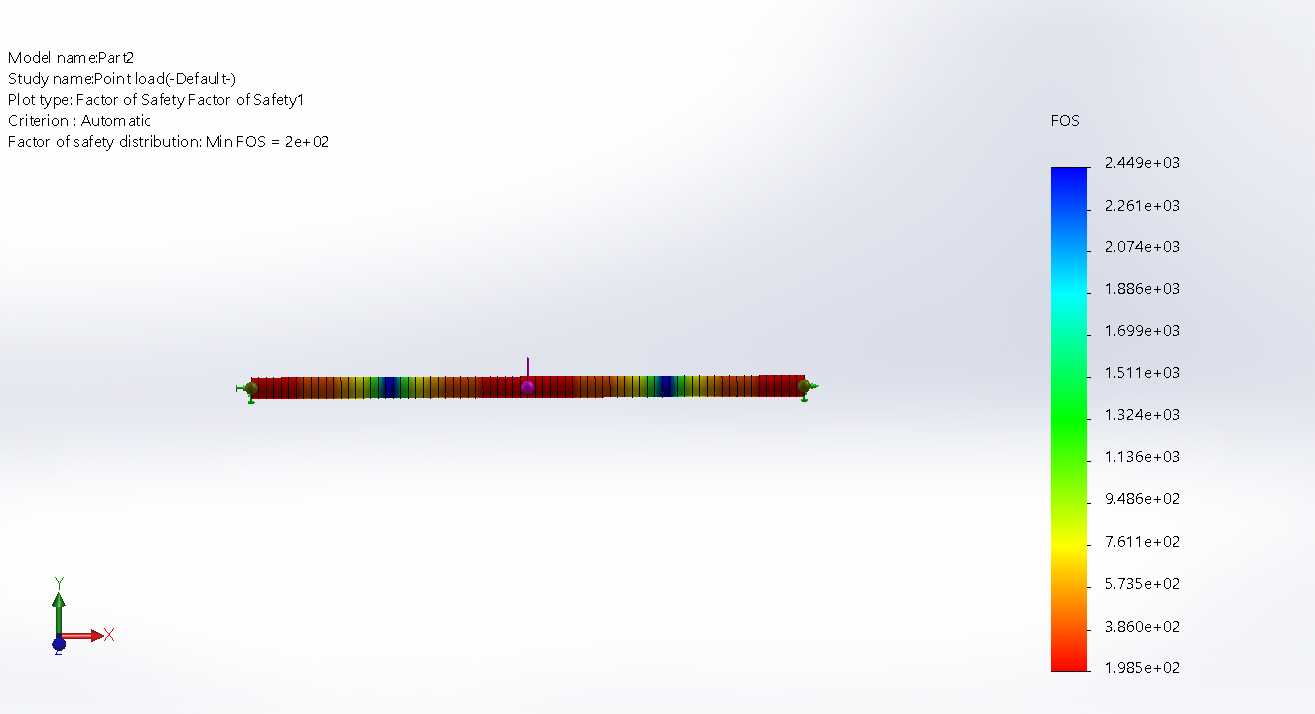

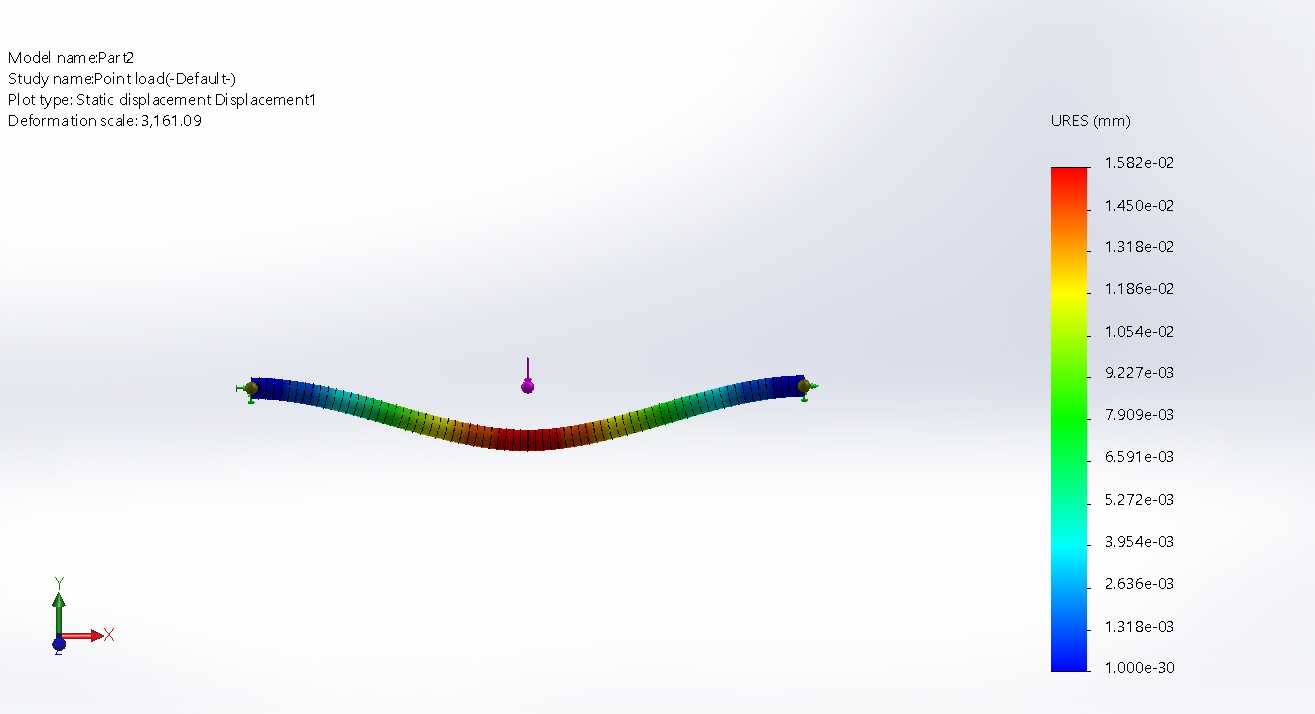

　　从模型的仿真结果呈现来看，采用位移云图的色彩梯度直观展示梁体各位置的变形量，蓝色区域对应变形量极小的固定端位置，随着色彩向红端过渡，变形量逐步增大，跨度中点位置的红色区域即为梁体最大挠度位置，这一分布规律和材料力学中两端固定梁集中荷载的理论计算结果完全吻合，可用于验证理论公式在实际截面梁上的适配性。模型中附带的坐标系明确了空间方向定义，X轴沿梁体长度方向延伸，Y轴为竖向荷载作用方向，Z轴对应梁体宽度方向，方便设计人员直接提取对应方向的位移、应力分量数据。

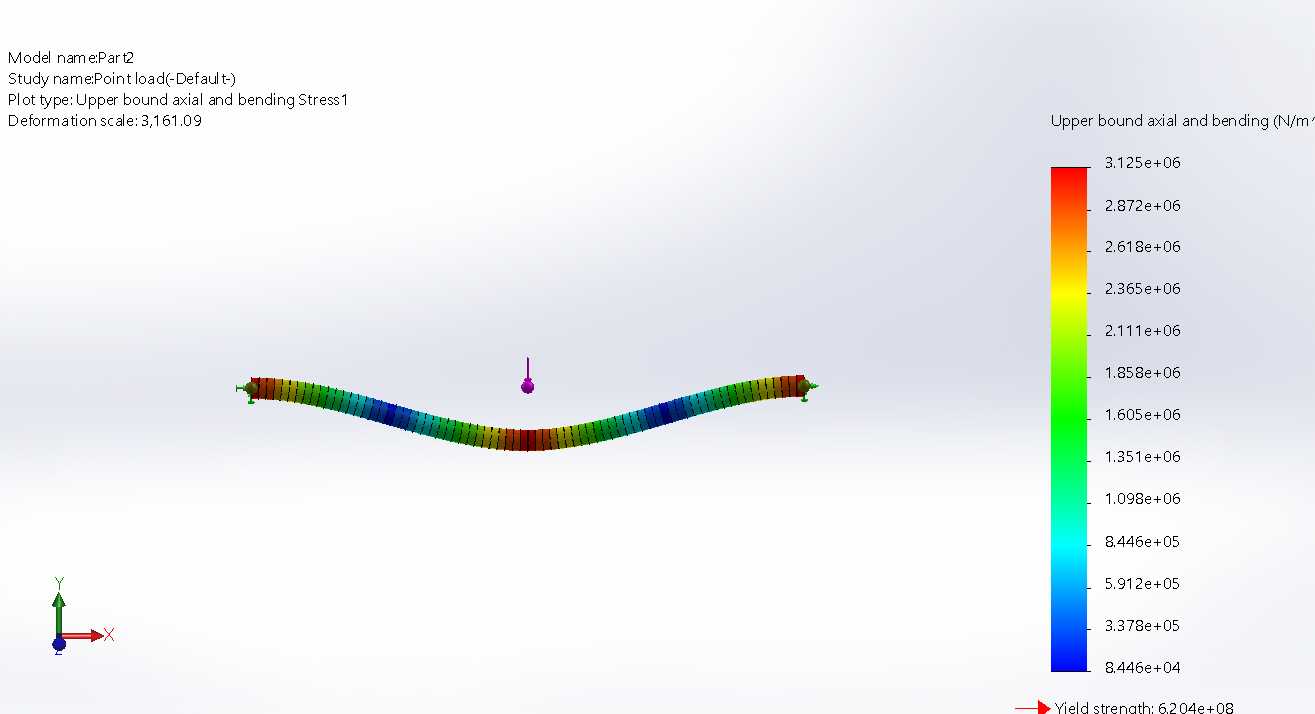

　　在设计思路层面，该模型没有过度简化梁体的截面属性，完全按照等截面矩形梁的实际尺寸构建几何特征，避免了线体模型无法体现截面应力分布的缺陷，可同时输出梁体整体挠度曲线、截面正应力分布、剪应力分布等多维度数据。仿真过程中设置的变形比例参数，将微小的实际变形量放大至肉眼可清晰识别的程度，方便设计人员快速判断变形趋势，同时不会改变各位置变形量的相对比例关系，不会对结果判读造成误导。

　　针对实际工程应用，该模型可适配多种场景的设计需求：在非标设备机架设计阶段，可通过修改梁体长度、截面尺寸、材料弹性模量、荷载大小等参数，快速得到不同参数组合下的梁体最大挠度与最大应力值，校核梁体是否满足刚度、强度设计要求，避免选型过小导致结构变形超标，或是选型过大造成材料浪费；在教学演示场景中，该模型可直观展示静力学荷载下梁体的变形规律，帮助初学者理解固定端约束的反力分布、弯矩分布特征，比纯理论公式的展示更具直观性；在传感器标定场景中，这类梁体常作为应变式力传感器的弹性体使用，通过分析梁体表面的应变分布规律，可确定应变片的最佳粘贴位置，提升传感器的测量精度与线性度。

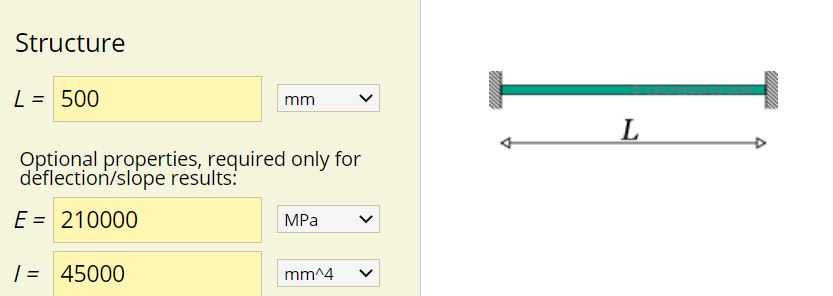

　　模型的几何边界清晰，梁体长度方向的尺寸可根据实际支撑跨度调整，截面的宽度、高度参数可直接对应实际选用的型钢规格或是定制加工的梁体尺寸，安装边界仅需保证两端固定位置的刚性足够，不会因基座变形影响梁体的约束状态即可。在仿真计算层面，模型的网格划分采用结构化网格，在梁体中部荷载作用位置与两端固定端位置进行了网格加密，保证应力集中位置的计算精度，同时控制整体网格数量提升计算效率，普通配置的计算机即可快速完成参数修改后的求解计算，不需要过高的硬件配置支撑。

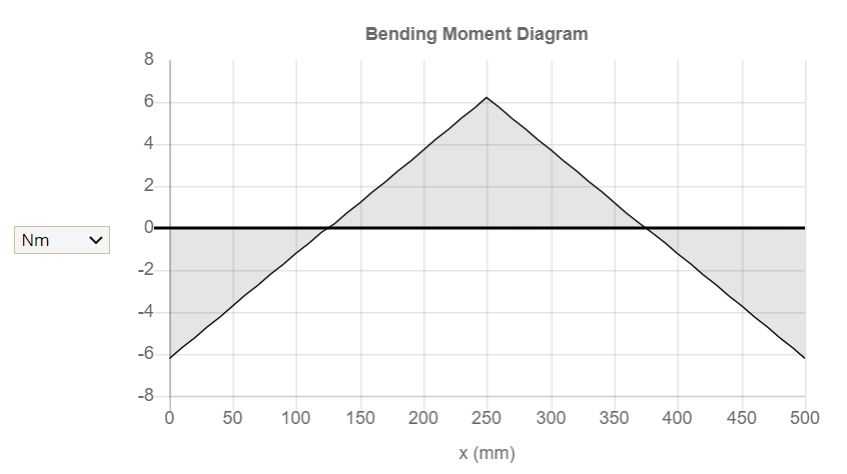

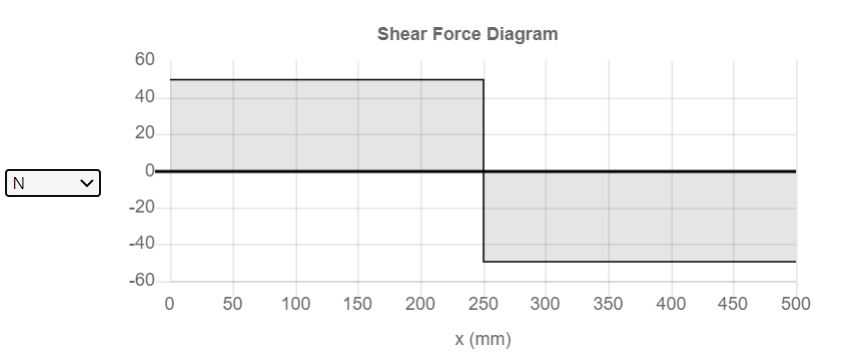

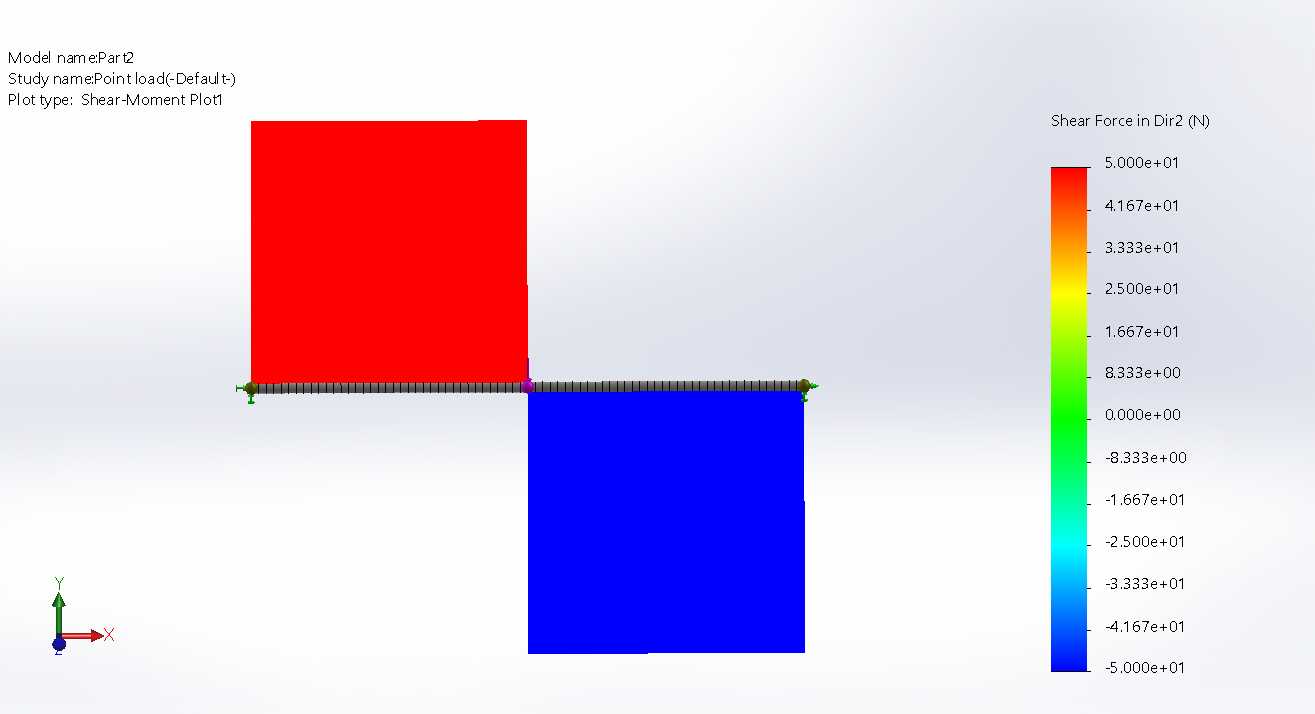

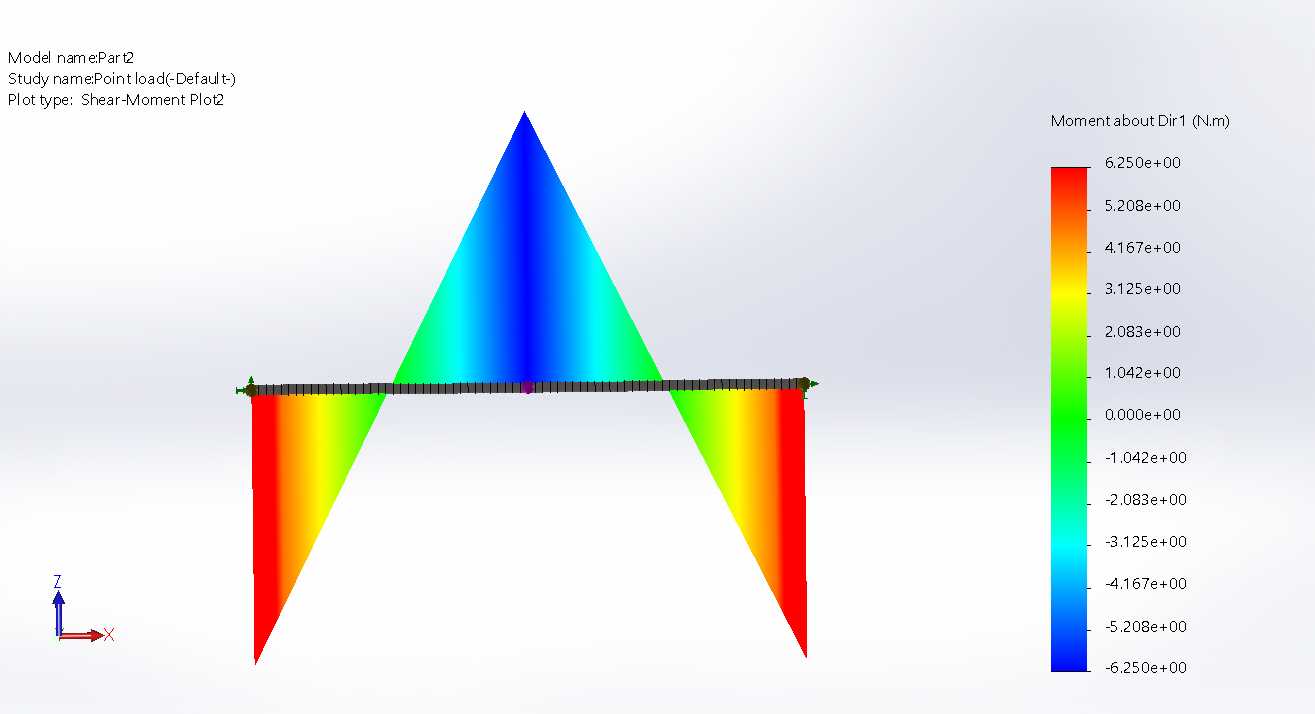

　　不同于纯理论计算的理想化假设，该模型可考虑梁体自身重力对变形的影响，也可通过修改荷载施加位置，模拟非中点位置受集中荷载的工况，适配更多实际工程中的复杂受力场景。设计人员在使用过程中，可直接提取梁体各位置的弯矩、剪力数据，和理论计算值做对比，排查设计过程中的参数输入错误，也可通过调整约束条件，模拟两端固定刚度不足时的梁体变形情况，覆盖更多现场实际安装时可能出现的边界偏差问题，为结构设计的安全冗余度设置提供可靠的数据参考。
