两端固定梁受可变分布荷载力学仿真分析模型

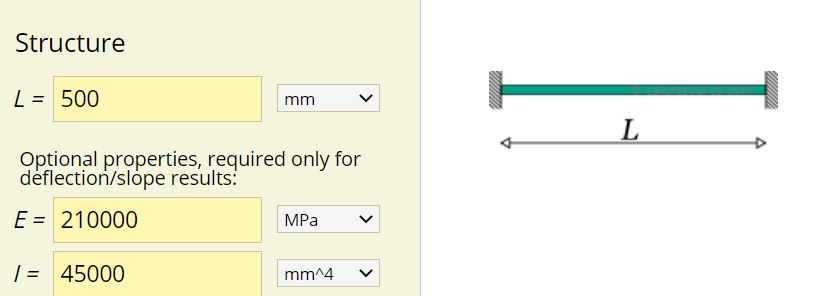

　　在建筑结构验算、桥梁承载校核、重型设备承重支架设计、工业管廊支撑排布等工程场景中，两端约束的梁式构件是最常见的受力单元，而实际工况下梁体承受的荷载极少是理想均布状态——比如厂房楼面受设备堆载的局部集中叠加、桥梁桥面受车流移动的动态荷载分布、管廊支架受管线介质重量随管线走向的梯度变化，都属于可变分布荷载范畴，这类荷载下的梁体受力变形如果仅靠简化公式计算，很容易忽略局部应力集中带来的结构失效风险，因此基于三维实体建模的力学仿真分析就成了结构设计阶段必不可少的验算环节。这个固定梁可变分布荷载的分析模型，完全还原了工程中两端完全约束梁的真实边界条件：梁体两端设置全自由度固定约束，不存在轴向窜动、竖向位移与转角位移，

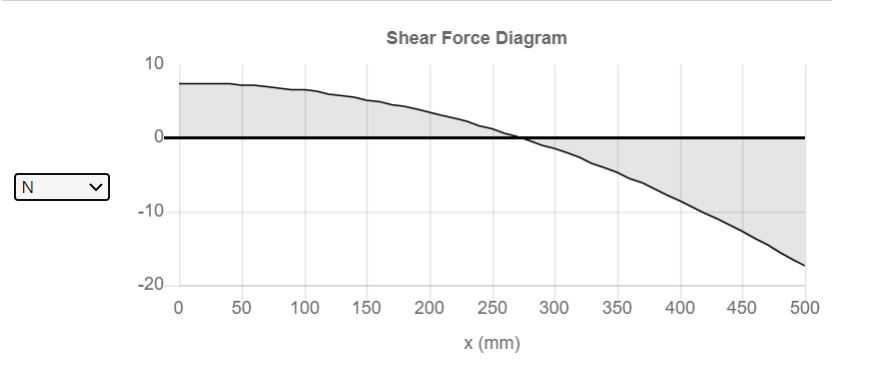

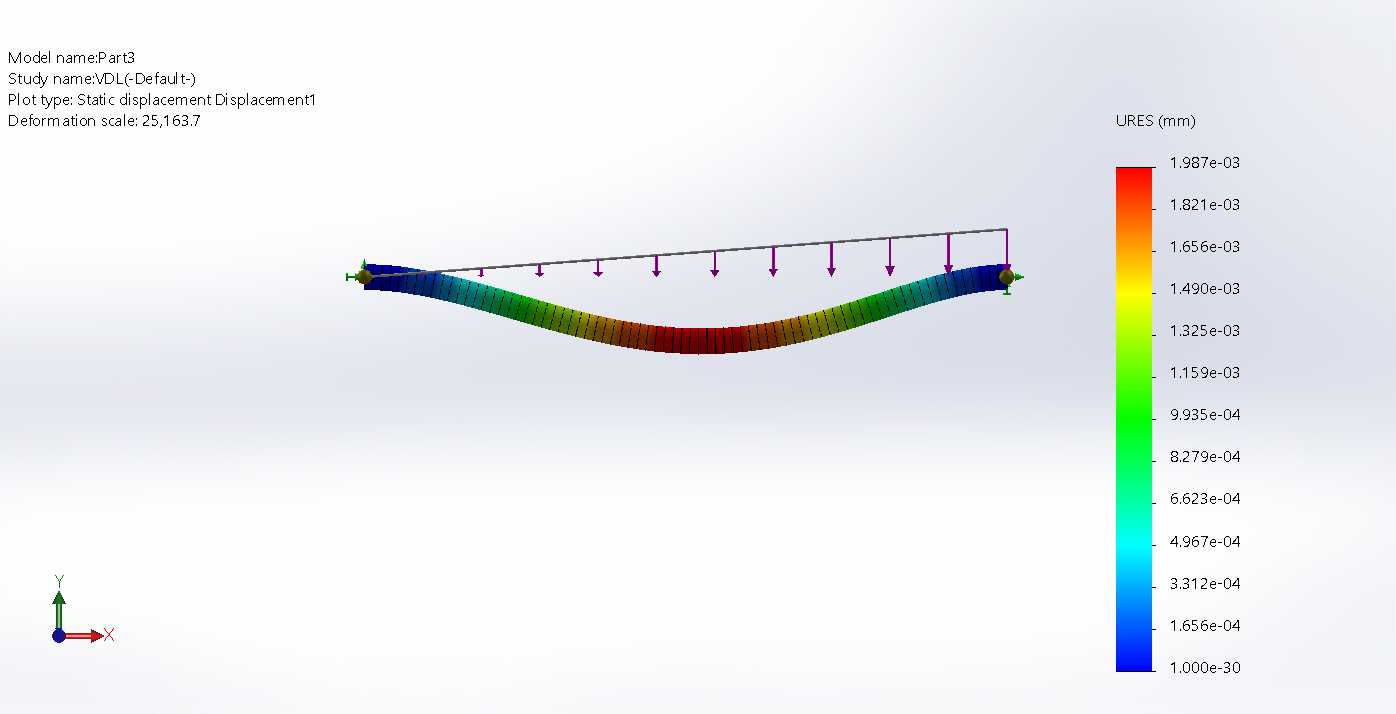

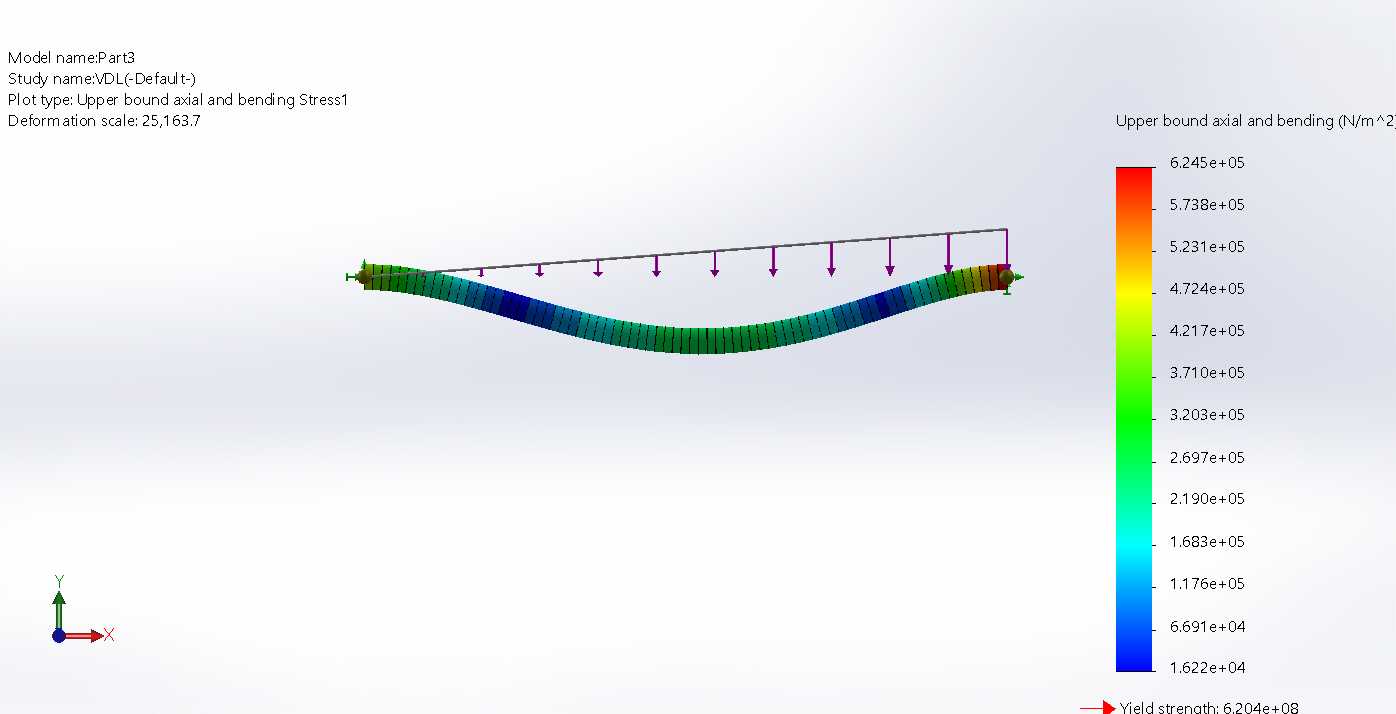

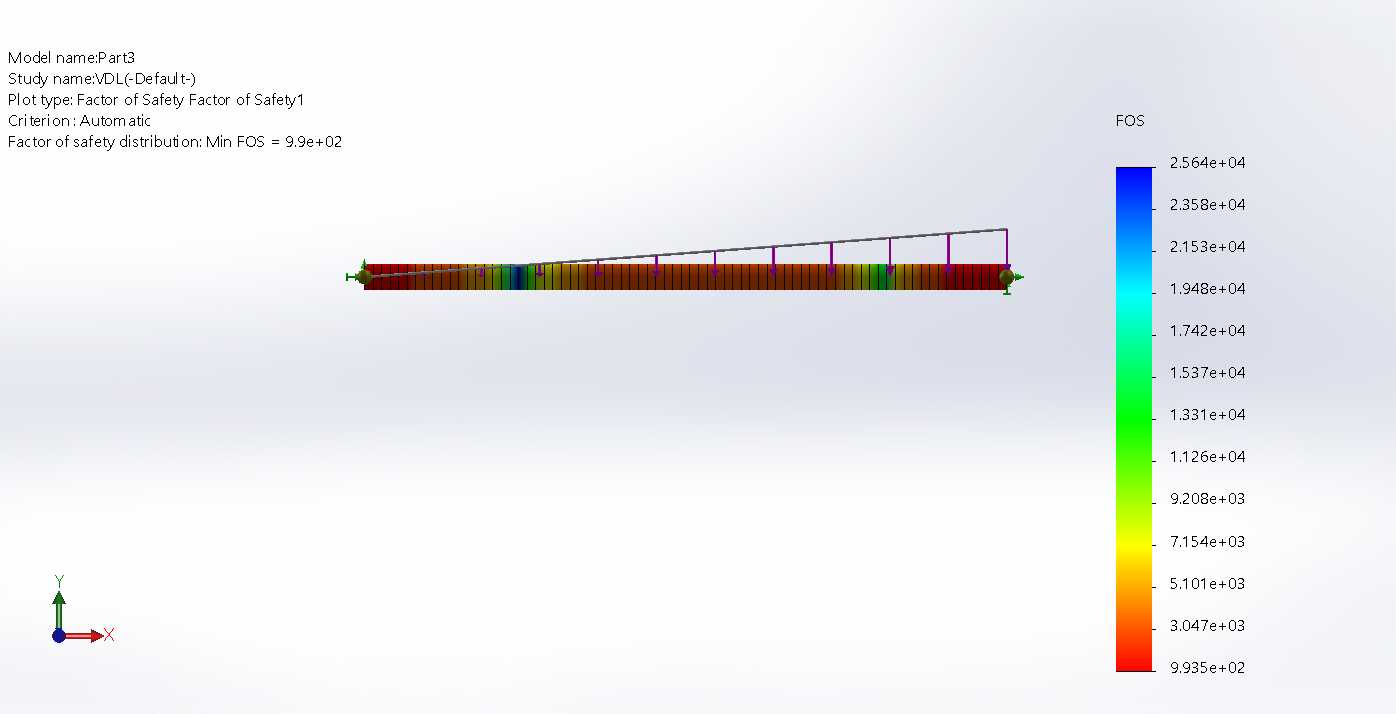

　　和实际工程中钢梁与混凝土支座预埋焊接、设备支架与底座刚性连接的约束状态完全匹配。模型在梁体顶面沿长度方向施加梯度变化的竖向分布荷载，荷载值从梁的一端向另一端呈现连续变化趋势，同时叠加了等间距布置的集中荷载点，还原了实际场景中均布荷载与局部集中荷载共同作用的复杂受力状态，避免了单一荷载假设带来的计算偏差。从模型的仿真结果可以直观看到，梁体的竖向变形呈现非对称的下挠曲线，最大变形位置并不在梁体中点，而是偏向荷载值更大的一侧，变形量通过色彩云图从蓝色到红色的渐变做了量化标注，最小变形出现在两端固定约束位置，符合固定端约束下位移为零的力学特性。应力分布层面，梁体上下缘的正应力沿长度方向呈现非线性变化，固定端位置存在明显的负弯矩应力集中，

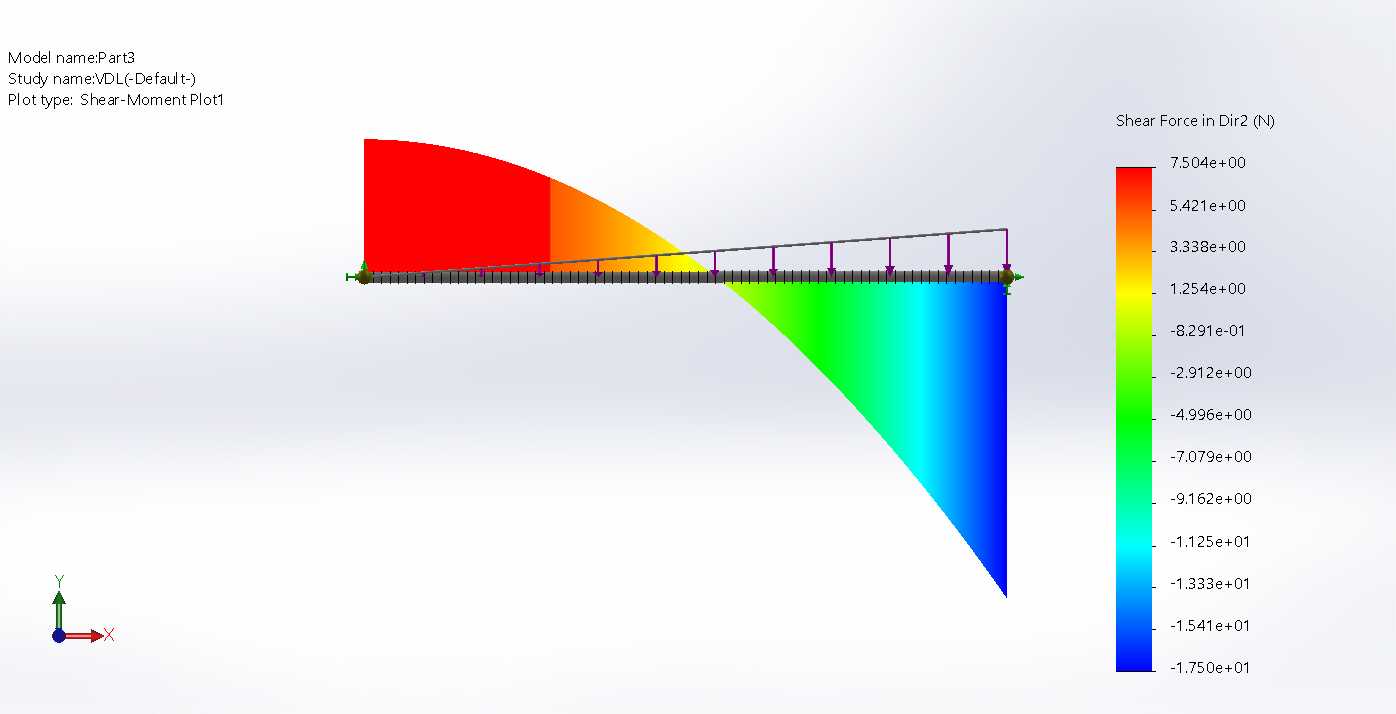

　　跨中偏向荷载较大侧的位置存在最大正应力，剪力分布则在荷载突变位置出现明显的数值跳变，这些结果都能直接给结构配筋、型钢选型、加强筋布置提供量化参考。做这类梁构件的设计验算时，很多新手容易犯的错误是直接套用均布荷载下的简支梁或固定梁公式，忽略荷载分布的不均匀性，导致选型的梁体在局部荷载偏大的位置出现挠度过大、焊缝开裂甚至断裂的问题，这个模型在建模阶段就把荷载的可变分布特性做了参数化设置，设计人员可以根据实际项目的荷载分布曲线调整荷载梯度值，快速得到对应工况下的变形与应力结果，不用反复搭建仿真框架。从安装边界来看，模型中梁体两端的约束面预留了标准的螺栓连接孔位模拟尺寸，孔位间距按照常用的H型钢、矩形管梁的端部连接标准设置，

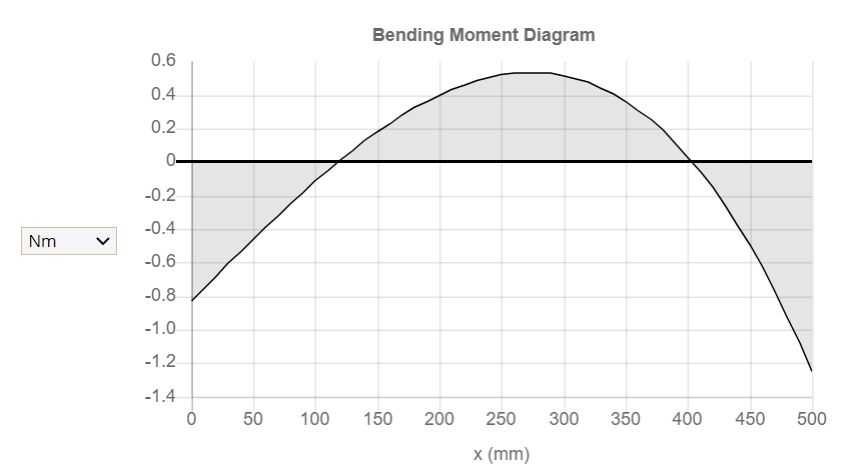

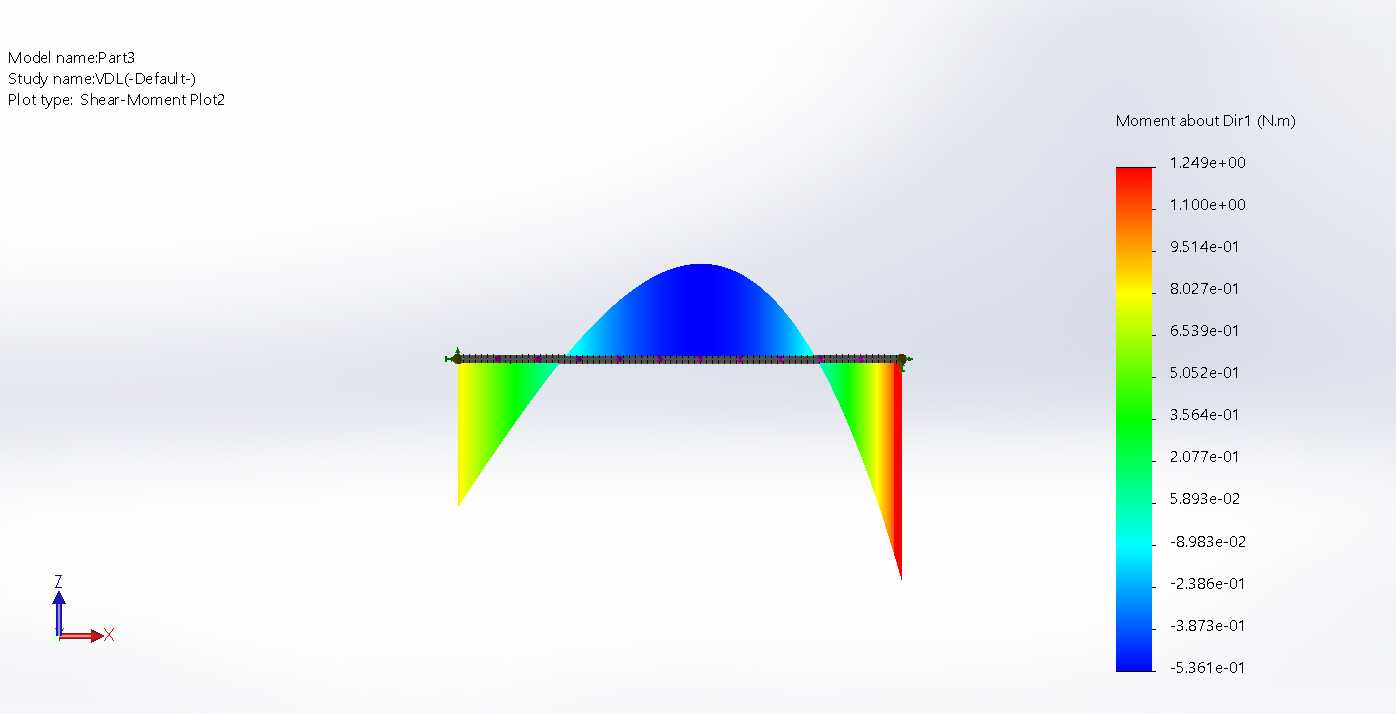

　　设计人员可以直接参考这个尺寸设计端部连接法兰、支座加劲肋，不用再额外核算约束位置的连接强度，因为仿真过程中已经把端部约束的反力做了提取，反力结果可以直接用来选配连接螺栓的等级与直径。在工程教学与设计培训场景中，这个模型也能用来直观演示可变荷载下梁的受力特性，对比均布荷载、集中荷载下的变形差异，帮助刚入行的结构设计人员理解不同荷载形式对构件受力的影响，避免生搬硬套理论公式带来的设计失误。另外模型中还提取了梁体沿长度方向的剪力、弯矩分布曲线，曲线和变形云图做了对应关联，设计人员可以直接读取任意截面的内力值，用来校核截面的抗弯、抗剪承载力，相比传统的手算内力图，三维仿真的结果更贴合实际工况，尤其是当荷载分布存在多个梯度变化、局部集中荷载叠加的情况，手算很容易出现内力计算错误，而基于实体模型的仿真分析能自动完成内力积分，结果精度完全满足工程设计的要求。需要注意的是，这类固定梁的仿真分析中，约束条件的设置直接影响结果准确性，模型中特意将两端约束的接触面积做了和实际支座一致的设置，没有采用理想化的点约束，避免了约束位置出现不符合实际的应力奇异问题，得到的端部应力结果可以直接用来指导支座加强结构的设计，比如在固定端位置设置加劲肋、增加端部板厚来应对局部的应力集中。
