带集中质量悬臂梁振动特性仿真分析模型

　　从设计逻辑来看，模型首先还原了悬臂梁的典型约束边界：固定端采用全自由度约束，完全模拟实际安装中梁体根部与基座刚性连接的状态，避免约束不足导致的仿真结果失真；针对自由端的集中质量工况，模型在梁体自由端位置耦合了等效质量点，质量点与梁端面采用刚性耦合约束，还原实际挂载部件通过螺栓、焊接等方式与梁端刚性连接的受力传递特性，不存在自由度冗余导致的非物理振动。模型的几何参数设置完全贴合工程常用悬臂梁的尺寸区间，梁体采用等截面矩形梁构型，截面尺寸与梁长的比例参考常规电力设备支撑悬臂的长径比设置，既保证梁体具备典型的低阶弯曲振动特征，也避免尺寸比例失衡导致的模态畸变。在电力设备结构可靠性验证、精密机械隔振设计、工业构件疲劳寿命预判等场景中，悬臂类受载构件的振动特性分析是结构校核环节的核心内容之一，这类构件常作为支撑、连接或承载单元出现在变压器引线支撑结构、设备外部挂载支架、精密检测工装悬臂段等位置，其振动响应直接关联整体设备的运行稳定性与服役寿命。本次构建的分析模型，核心针对自由端附加集中质量与无附加质量两种工况下的悬臂梁振动响应开展仿真还原，覆盖工程场景中绝大多数悬臂类构件的受载边界。

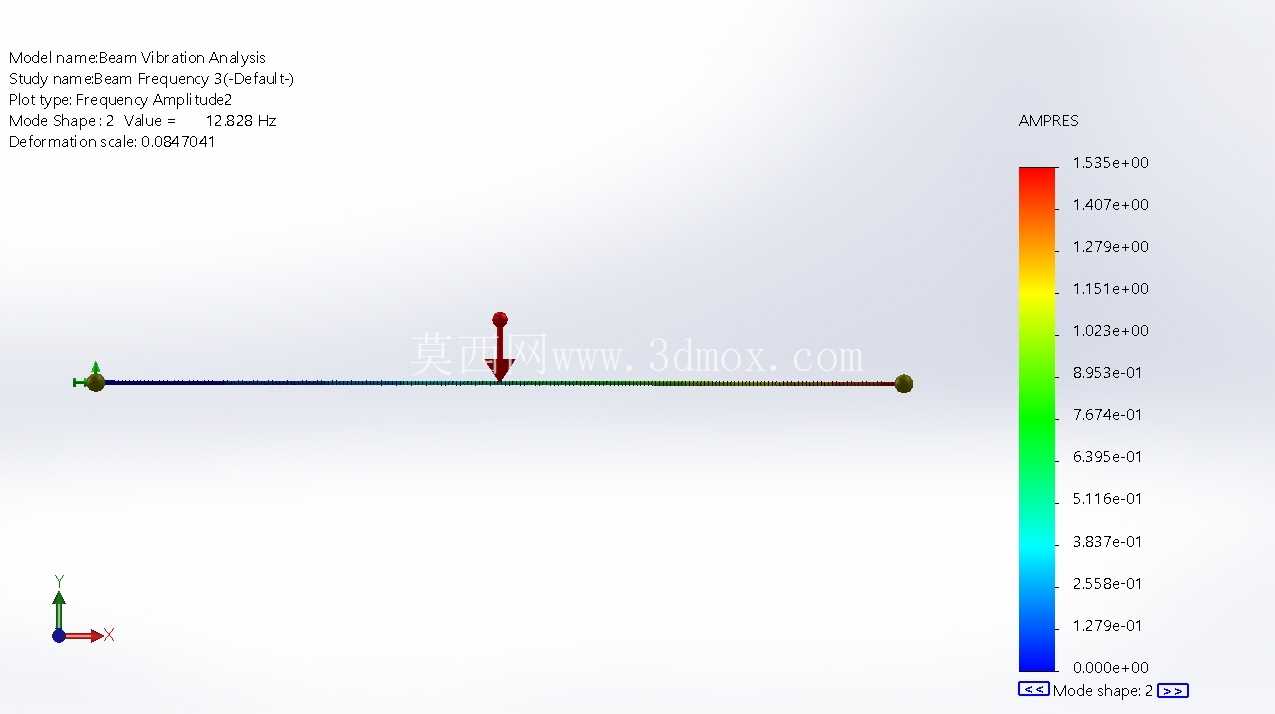

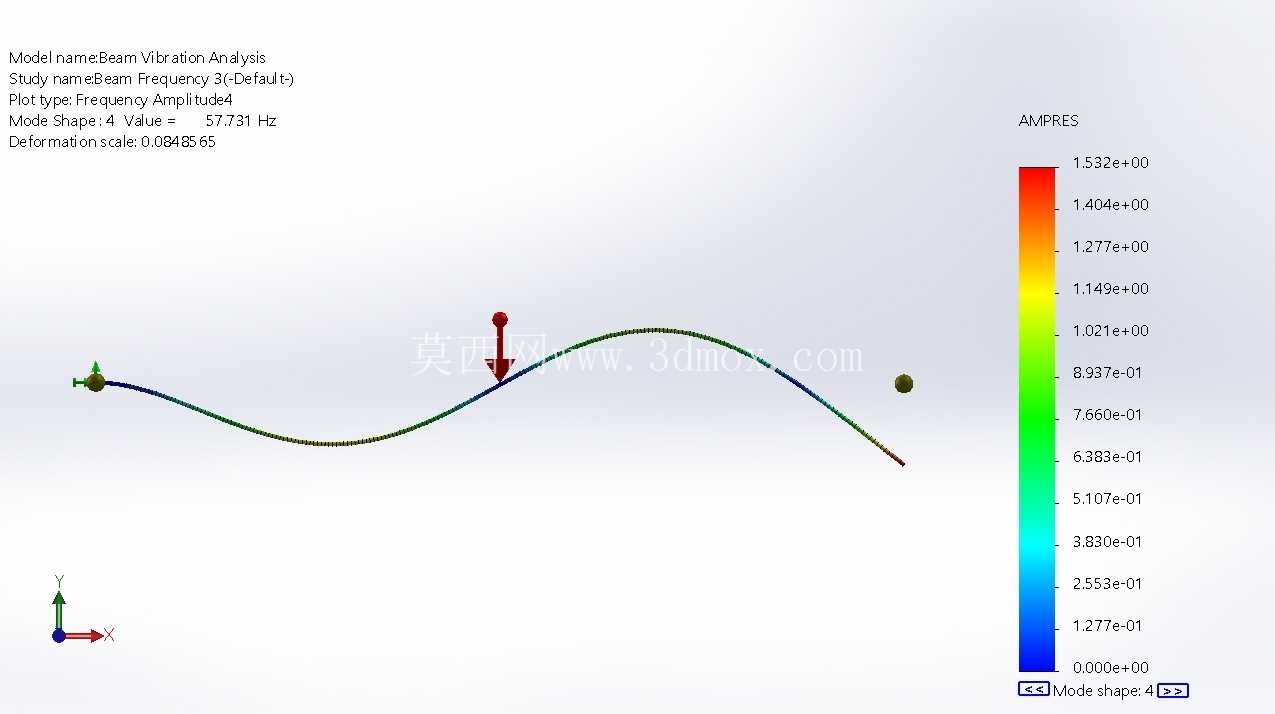

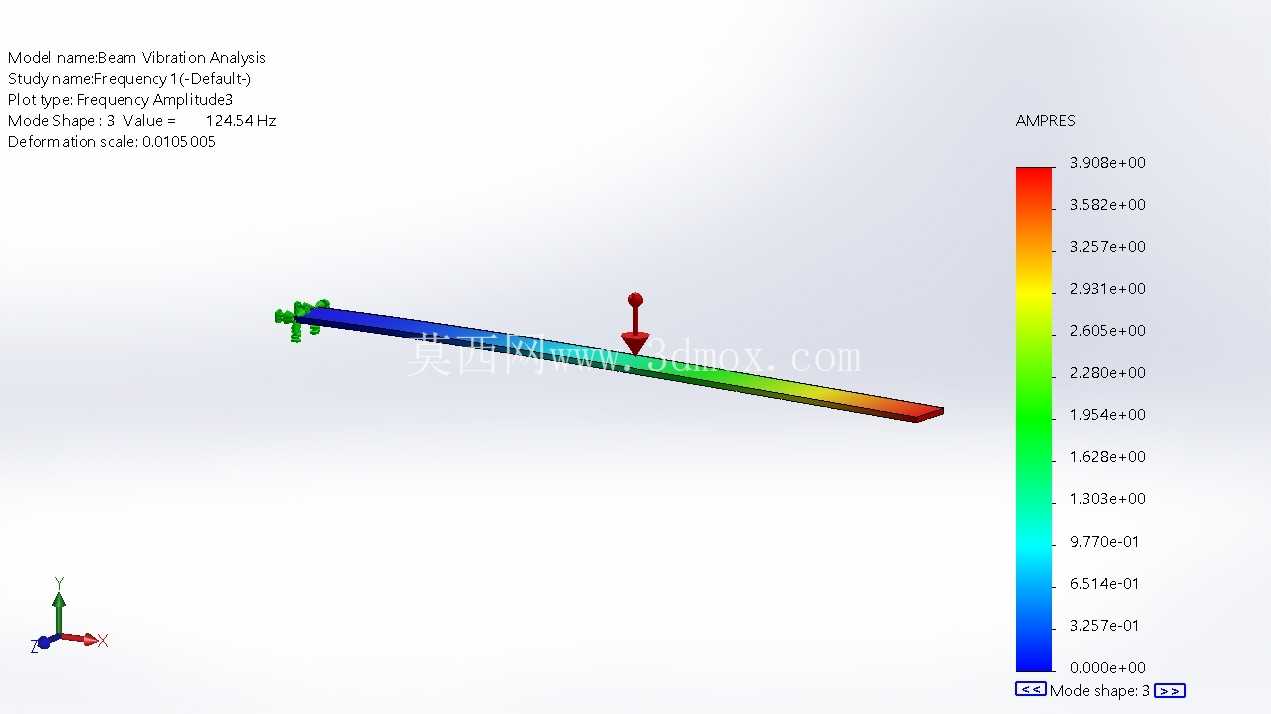

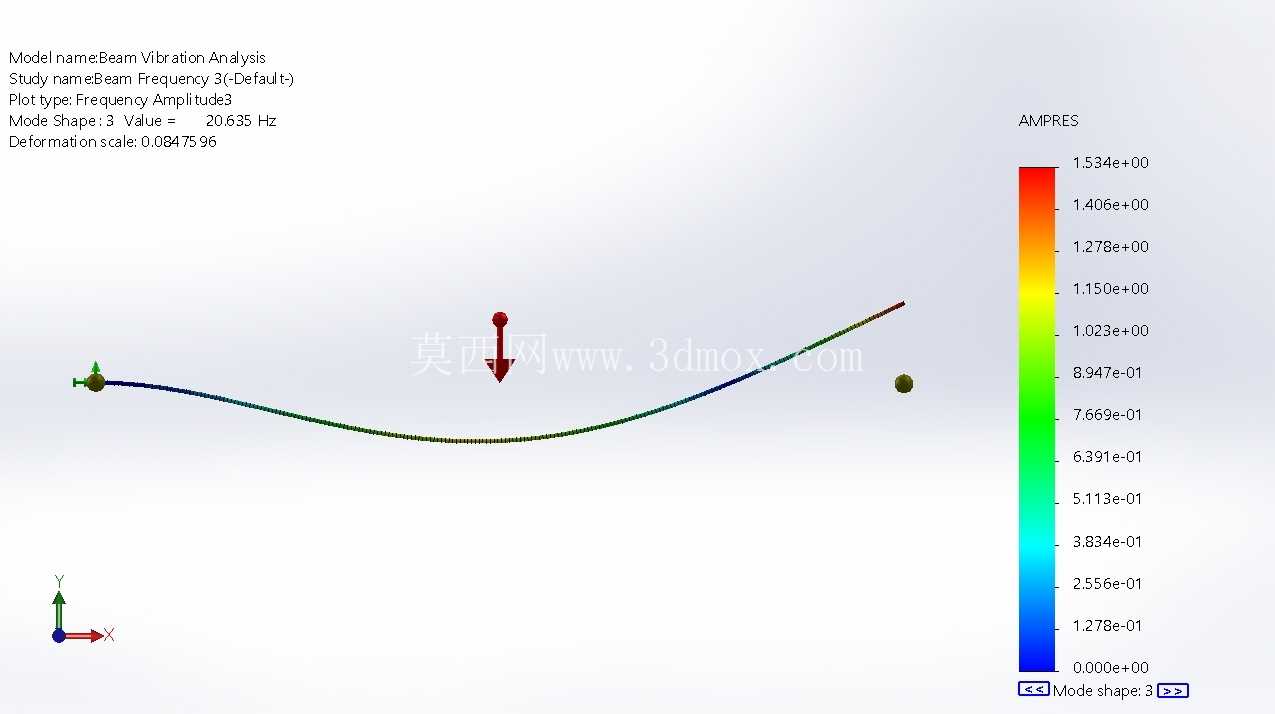

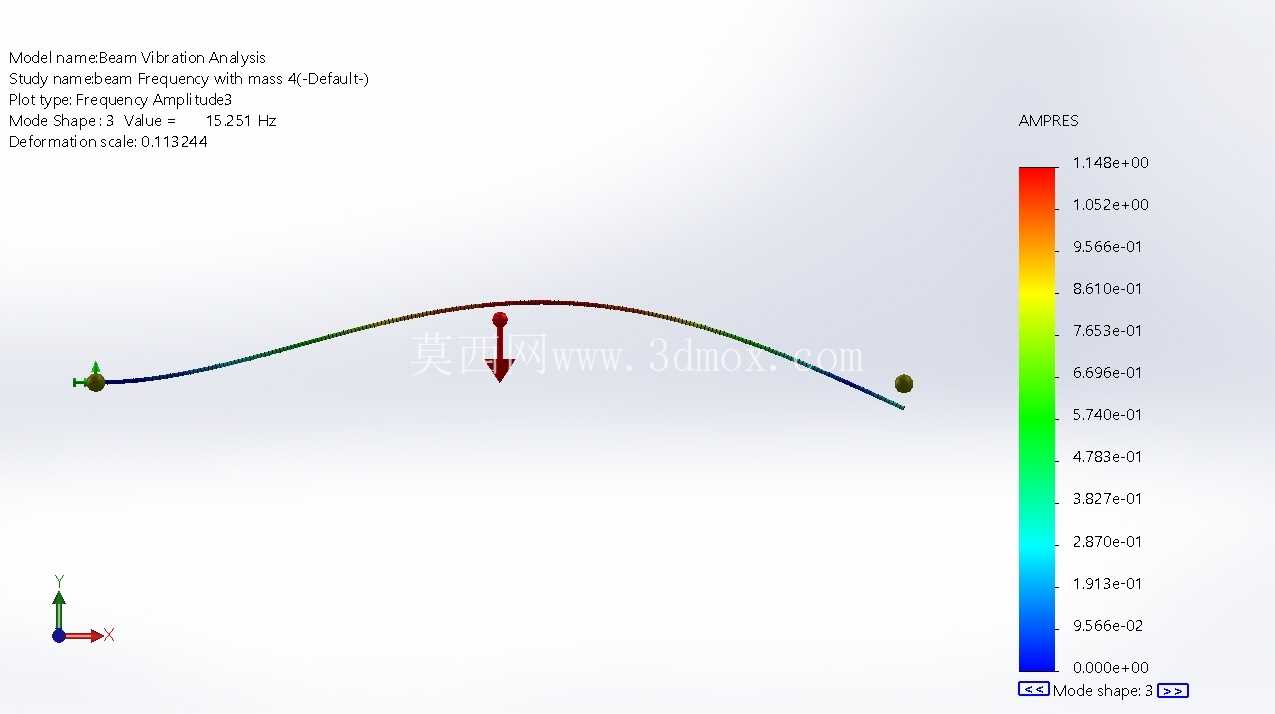

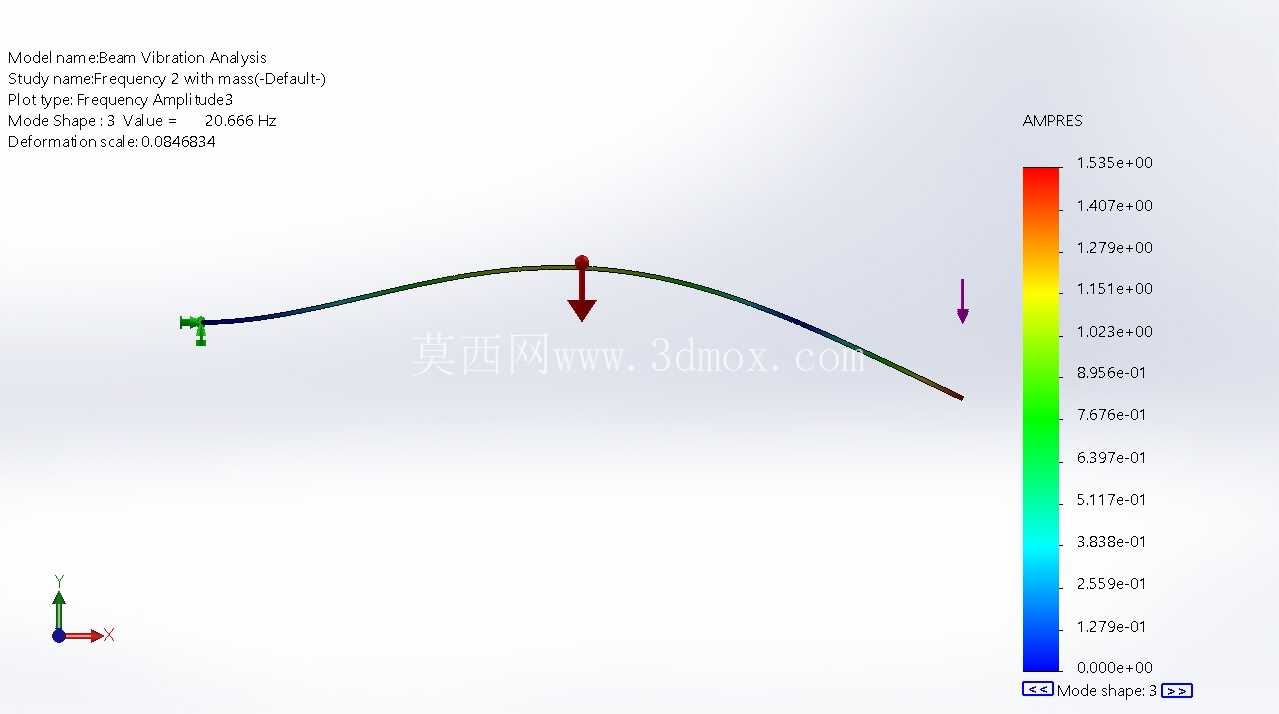

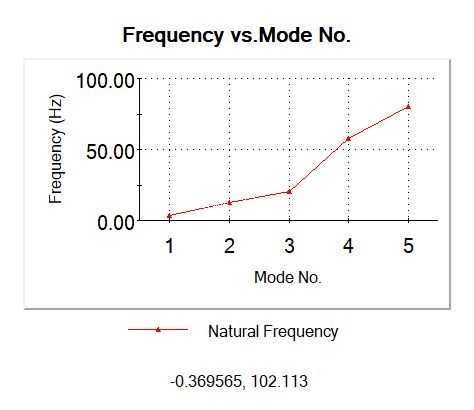

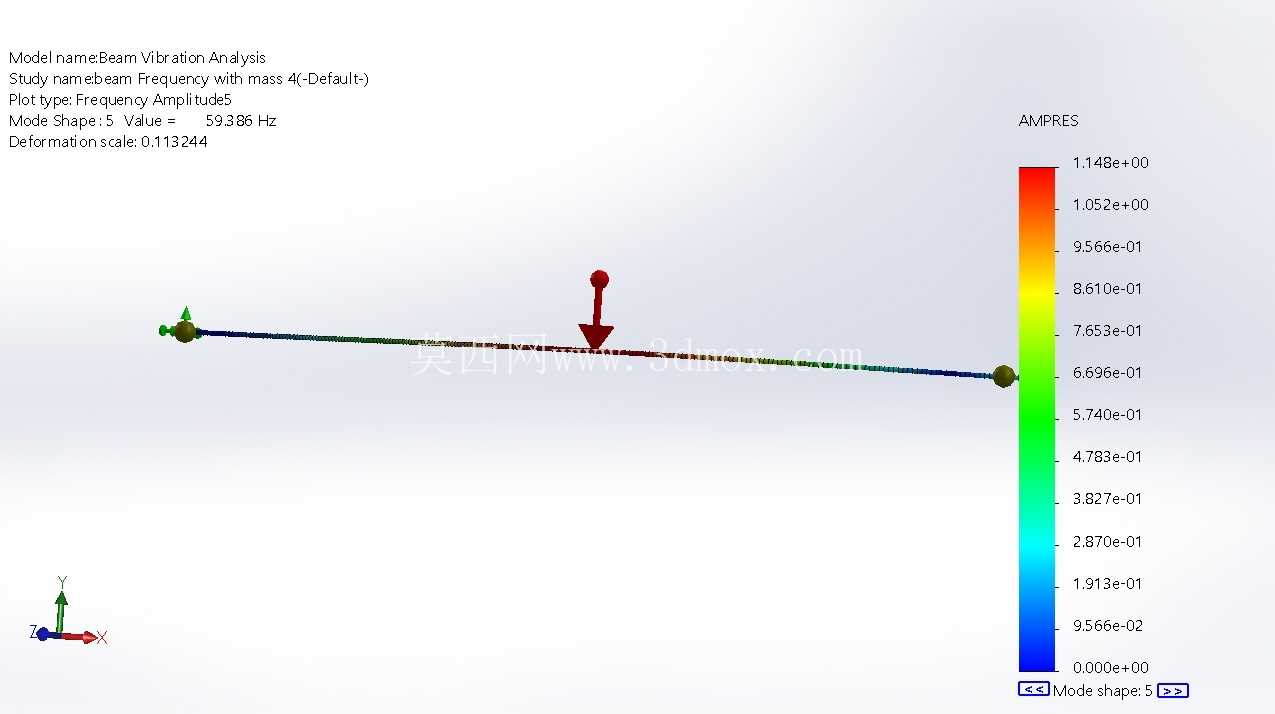

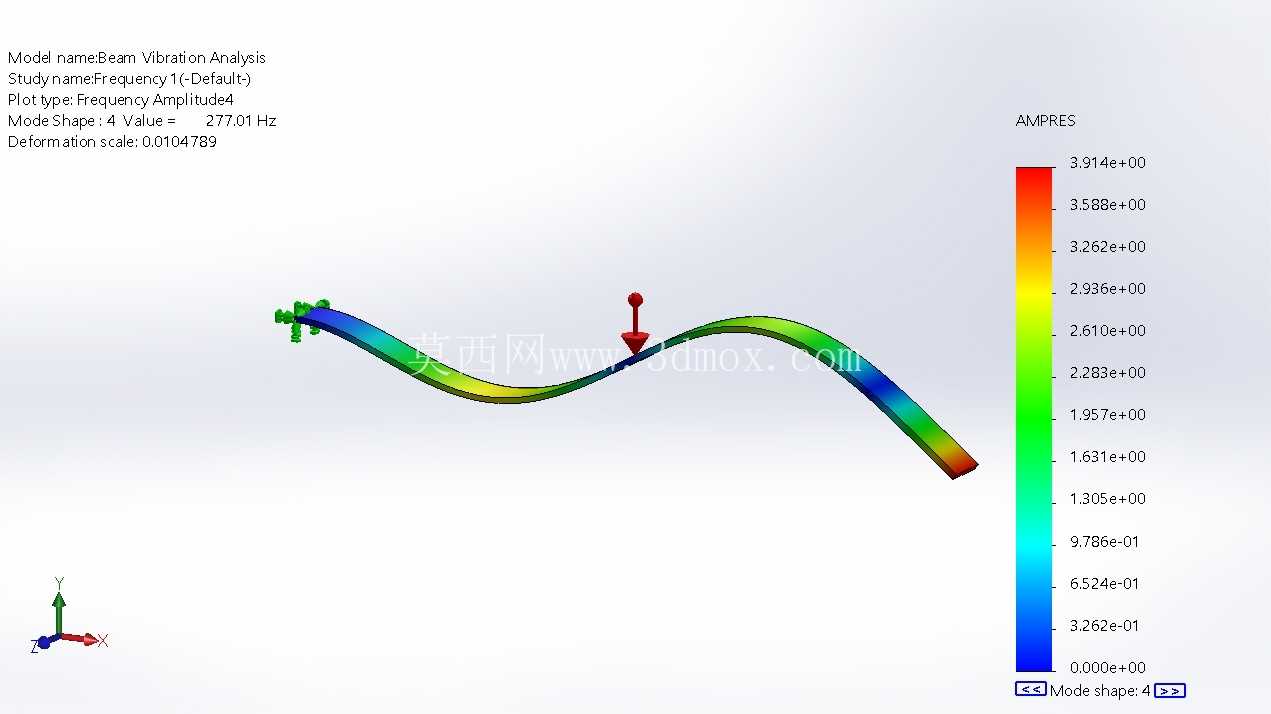

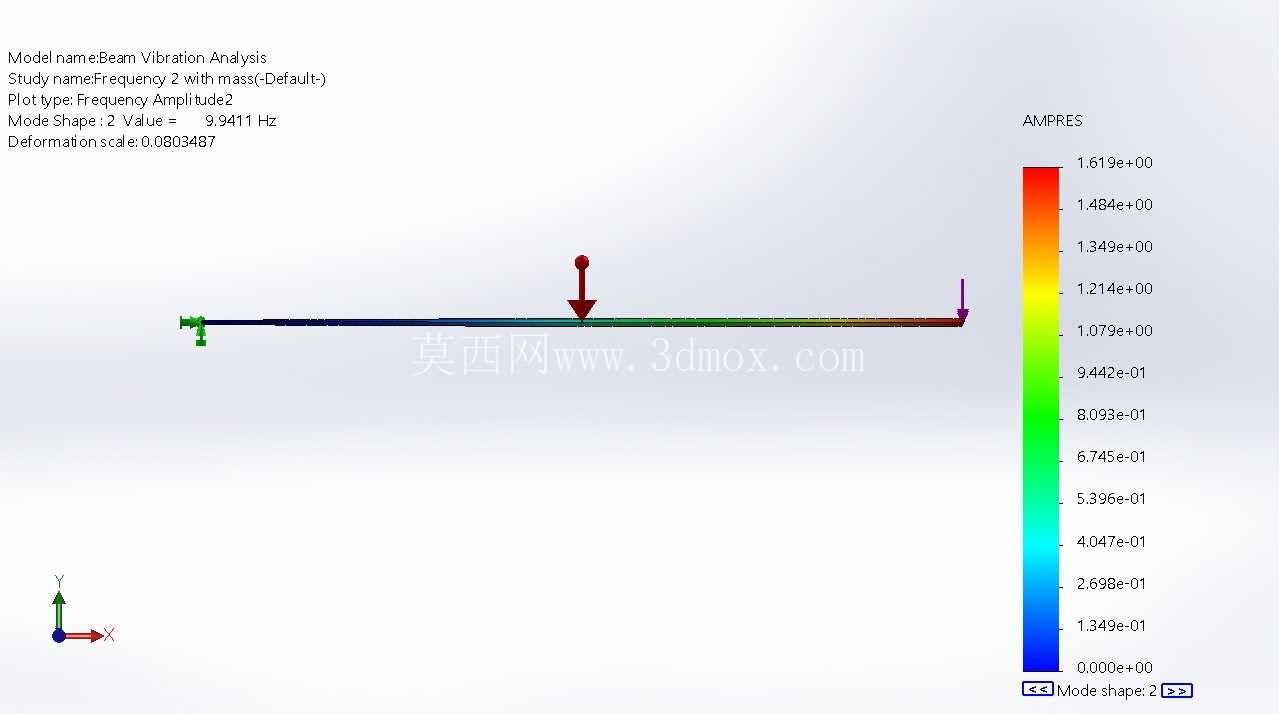

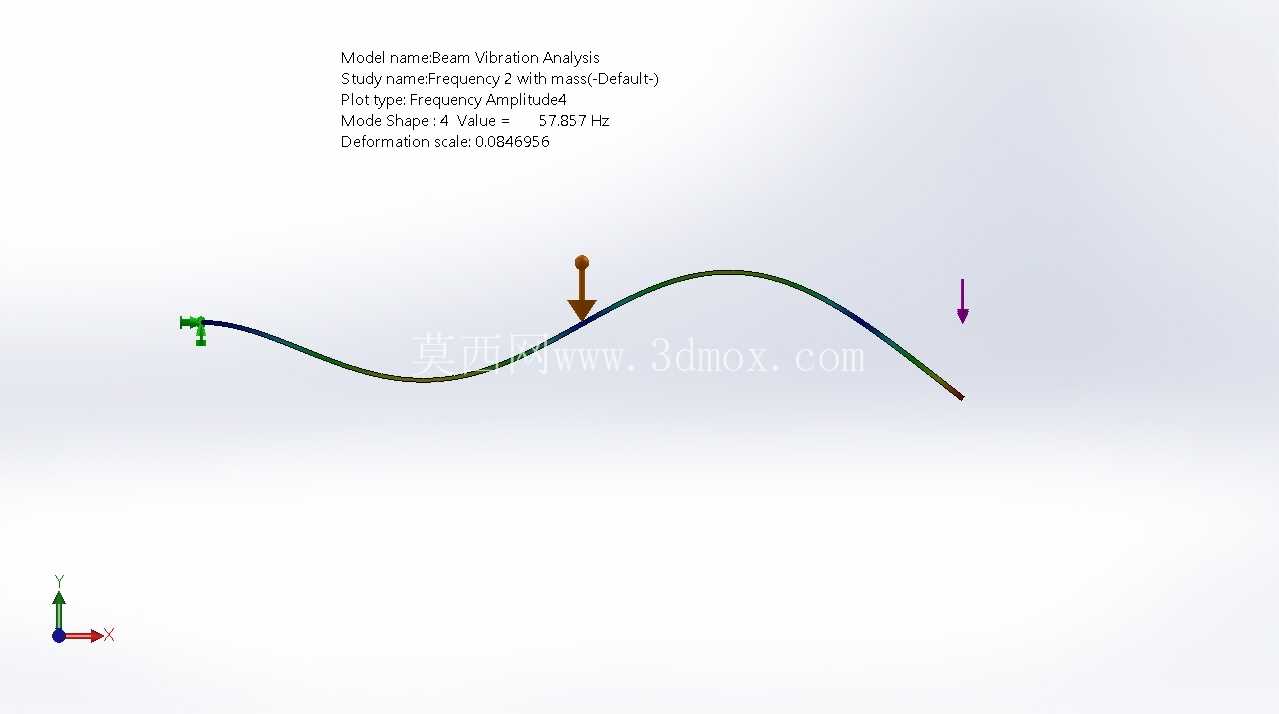

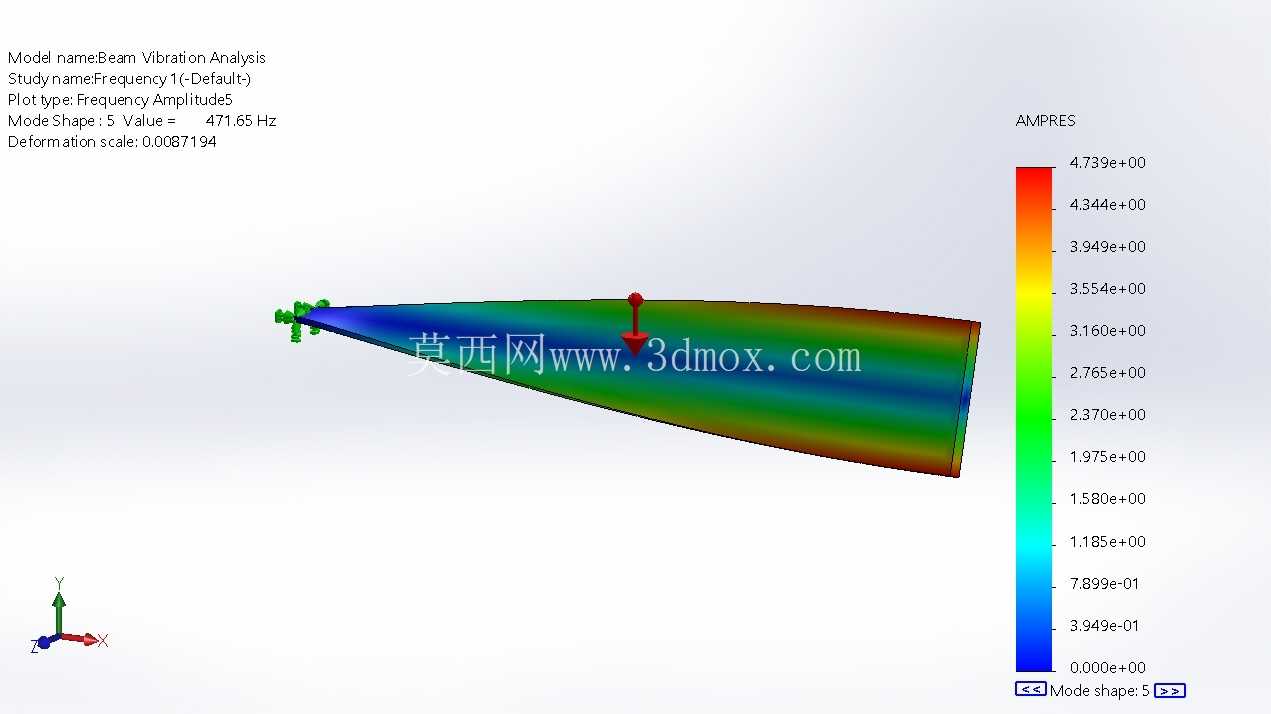

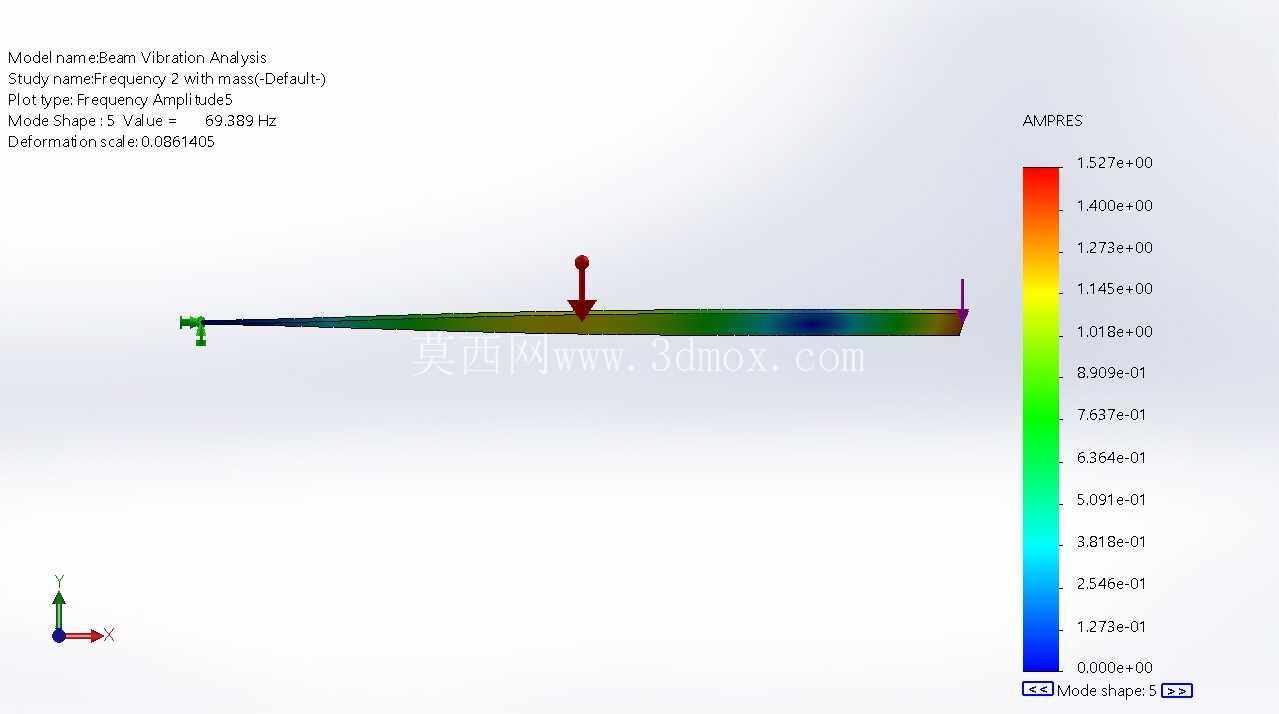

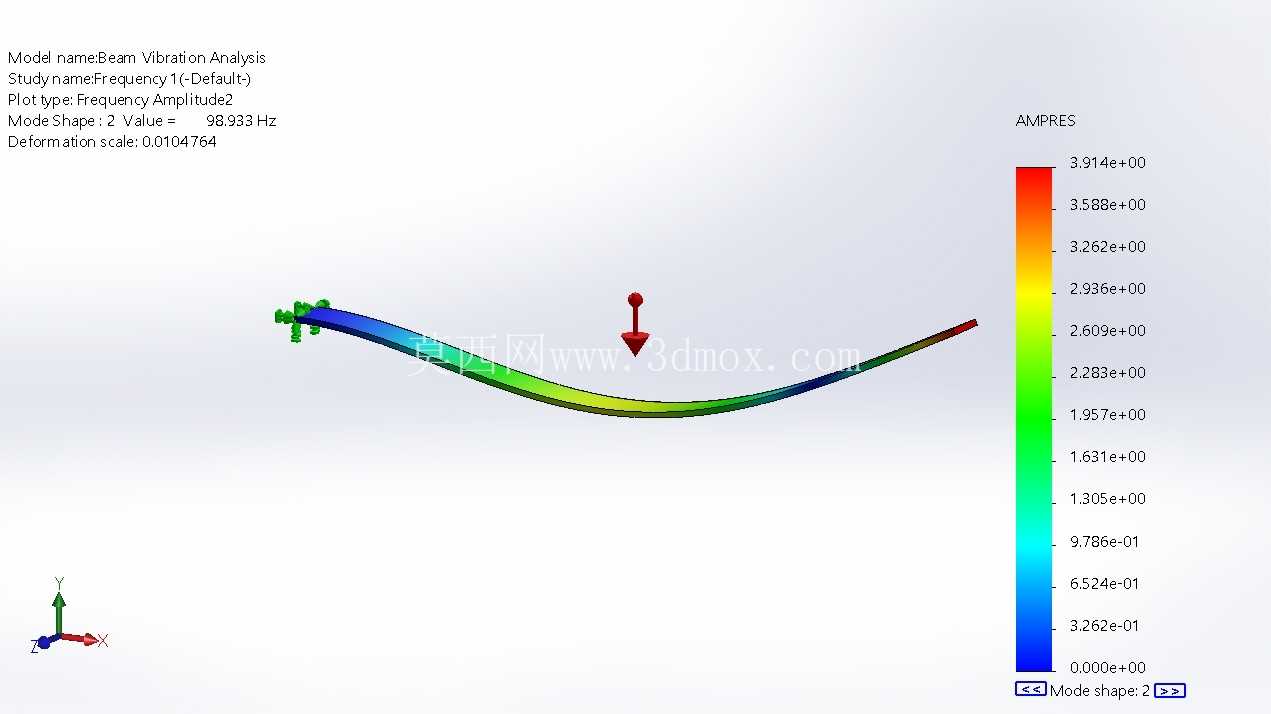

　　在仿真分析维度，模型完成了前几阶固有频率的求解，同时输出了对应阶次的振幅变形云图，通过彩虹色阶直观呈现梁体不同位置的振动位移幅值分布，云图的变形缩放系数经过合理调整，既能够清晰展示振动形态，又不会因缩放过度导致变形趋势误判。从工程应用角度出发，这类振动分析模型能够直接为结构设计阶段的参数优化提供数据支撑：设计人员可以通过调整梁体截面尺寸、材料弹性模量、自由端挂载质量等参数，快速获取不同方案下的固有频率数值，避开设备运行过程中的激励频率区间，防止共振问题发生；同时通过振幅分布结果，能够定位梁体振动过程中的应力集中位置，针对性增加加强筋、调整截面形状来降低振动幅值，提升构件的抗疲劳性能。

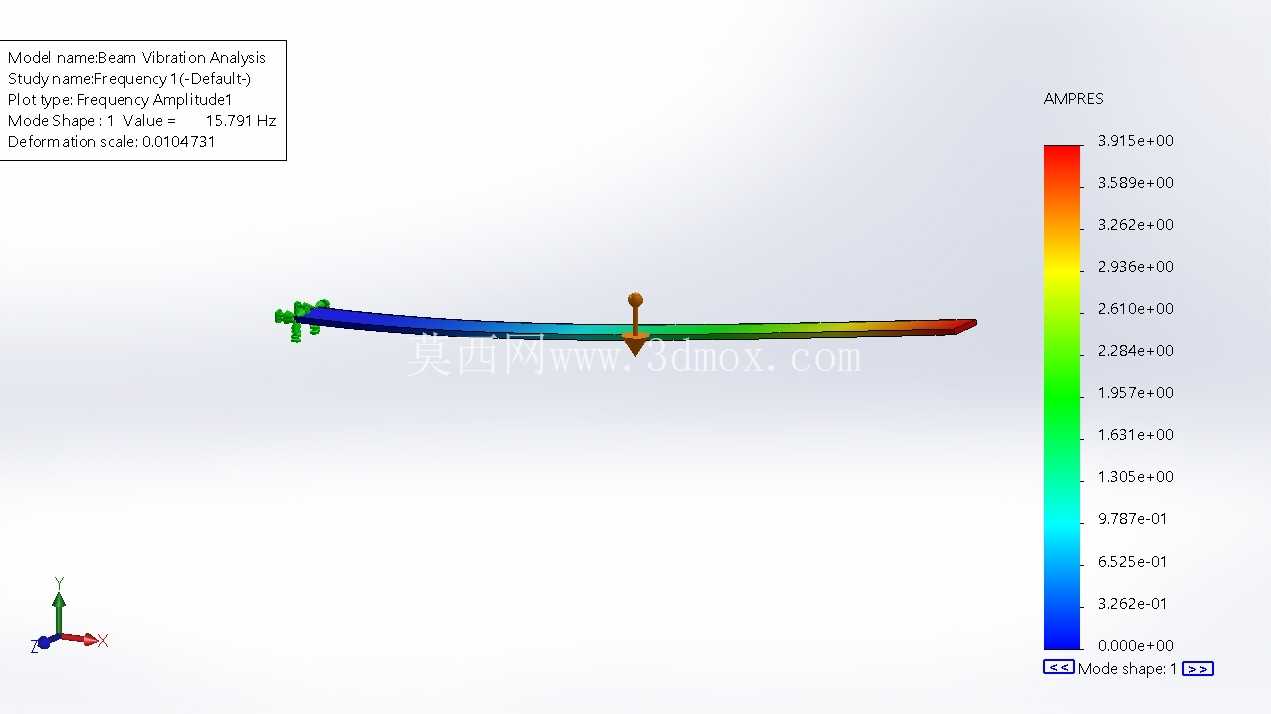

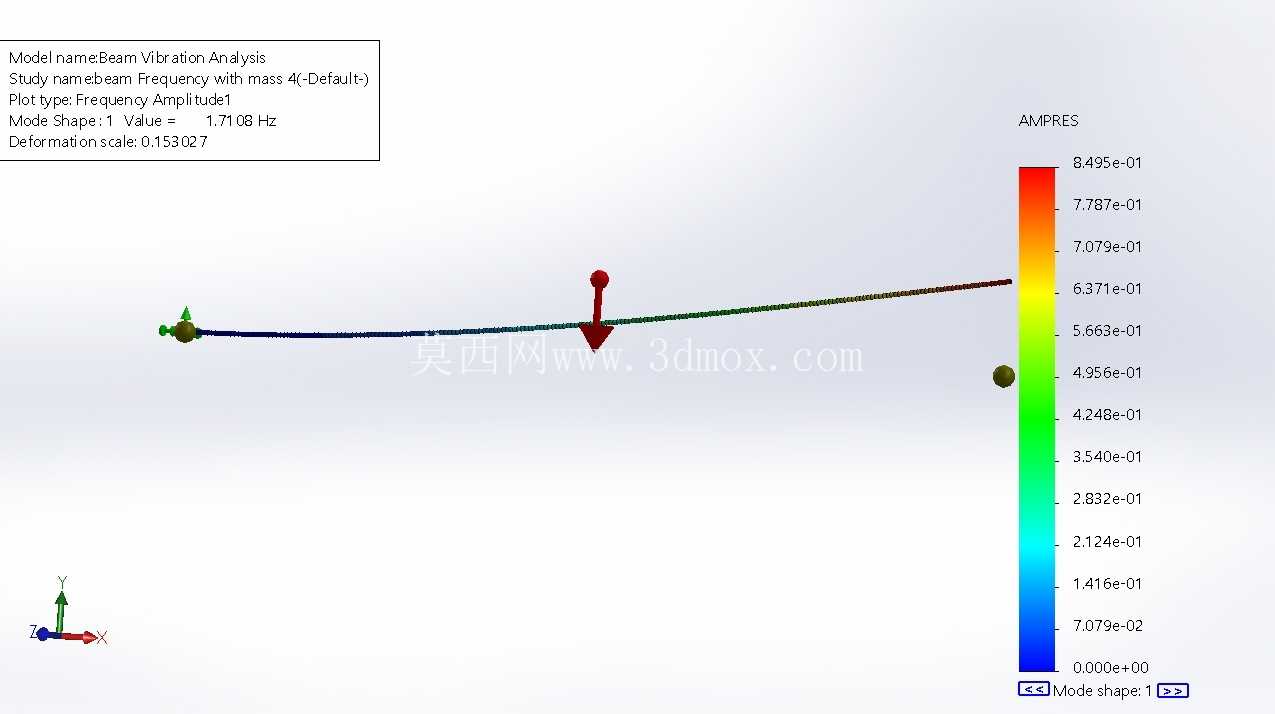

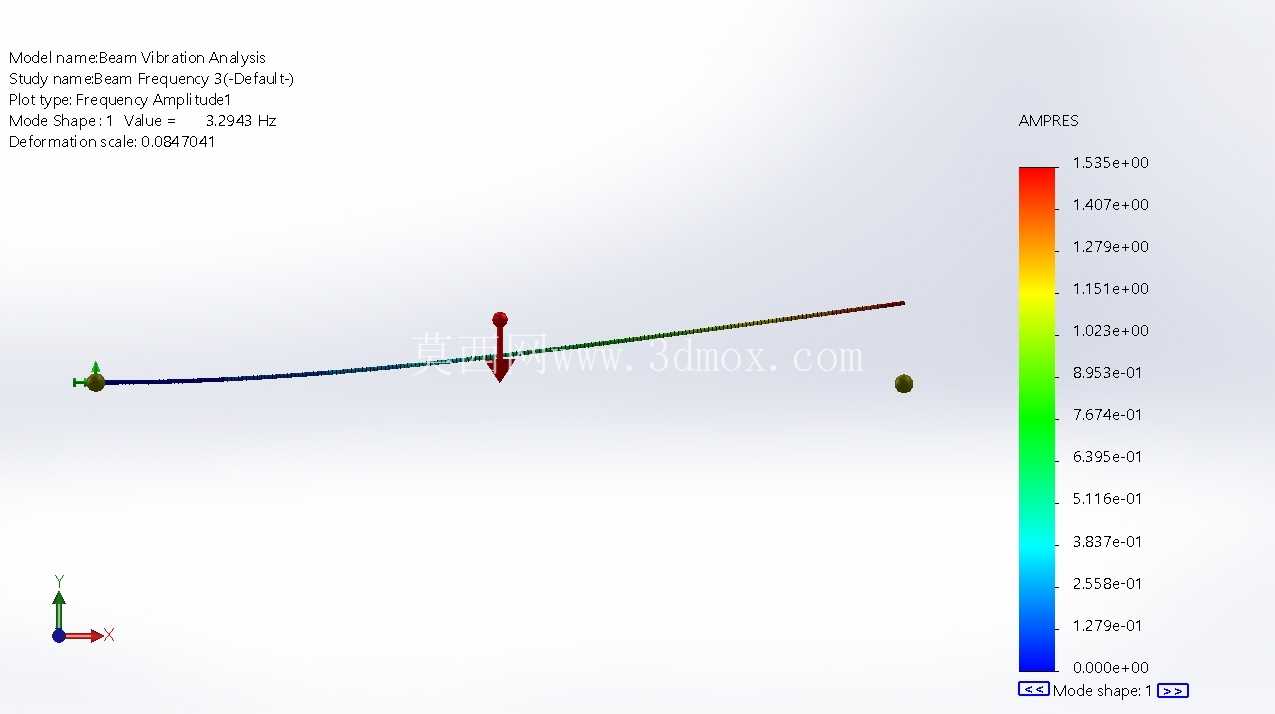

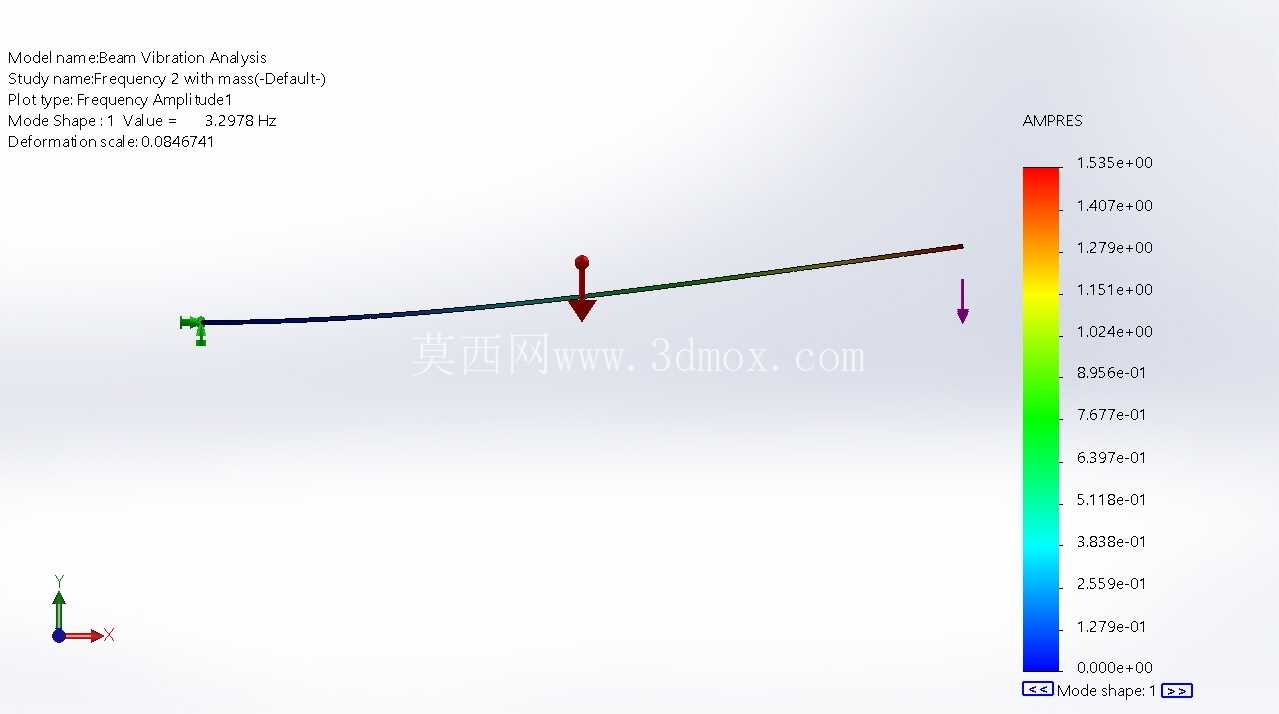

　　不同于纯理论计算的简化模型，该三维仿真模型完整还原了梁体的三维几何特征，能够直接对接有限元求解流程，设计人员可以在模型基础上快速修改材料属性、约束条件、载荷参数，适配不同场景下的悬臂梁振动分析需求，比如变压器内部引线支撑悬臂需要考虑电磁力激励下的振动响应，精密仪器悬臂支架需要考虑微幅振动对检测精度的影响，这类场景都可以通过调整模型边界条件快速完成仿真验证。模型中呈现的一阶弯曲振动形态，是悬臂类构件最易被激发的振动形式，也是工程中最需要重点规避的共振阶次，云图中清晰展示了固定端位置振幅为零、自由端位置振幅最大的典型弯曲振动特征，与材料力学中悬臂梁振动的理论计算结果完全吻合，验证了模型约束与参数设置的合理性。

　　在安装边界的模拟上，模型充分考虑了实际工程中固定端的连接刚性问题，没有采用理想化的完全固定假设，而是预留了固定端接触区域的参数调整接口，设计人员可以根据实际安装面的连接刚度、螺栓预紧力大小，调整固定端的约束刚度系数，让仿真结果更贴近实际运行状态，避免理想化模型带来的结果偏差。针对带集中质量的工况，模型中质量点的位置可以沿梁长方向调整，能够模拟挂载点不在自由端端面的场景，比如悬臂梁中部安装检测元件、管线支架中部挂载管路等工况，只需要调整质量点的耦合位置即可完成对应工况的仿真，无需重新构建几何模型，大幅提升设计阶段的分析效率。
