简支梁集中荷载受力仿真分析结构模型

　　在结构力学教学、工程构件受力验证场景中，简支梁是最基础也最具代表性的受弯构件，本次构建的简支梁模型围绕集中荷载作用下的受力响应完成全参数化建模，可直接用于力学仿真验证、结构选型参考以及教学演示场景。从实际工程应用来看，这类简支梁结构广泛出现在厂房承重横梁、小型设备支撑机架、输送线承载梁、桥梁临时支撑结构等场景中，核心作用是在两端铰支约束的边界条件下，承受跨中或指定位置的集中荷载，将竖向荷载传递至两端支撑结构，同时控制自身弯曲变形量在许用范围内，避免出现塑性变形或断裂失效。模型在设计阶段首先明确了支撑边界的约束逻辑：两端支撑位置分别约束不同方向的自由度，一端采用固定铰支约束，限制三个方向的平动自由度，保留转动自由度，

　　另一端采用可动铰支约束，仅限制竖向与横向平动自由度，释放轴向平动与转动自由度，完全匹配工程中简支梁的实际安装边界，避免因约束设置错误导致仿真结果与实际受力出现偏差。针对集中荷载的加载位置，模型在梁体跨中位置设置了独立的加载点耦合区域，将集中力等效传递至梁体的受力截面，避免出现应力集中导致的局部计算失真，同时加载点与梁体之间设置了合理的耦合约束，保证荷载传递路径与实际工程中荷载施加方式一致。从结构外形来看，梁体采用等截面矩形截面设计，截面尺寸的设定参考了常规中小型支撑梁的常用参数范围，梁体长度与截面高度的比值控制在合理的跨高比区间，既保证受弯过程中不会出现剪切破坏先于弯曲破坏的情况，也能让弯曲变形的可视化效果足够清晰，

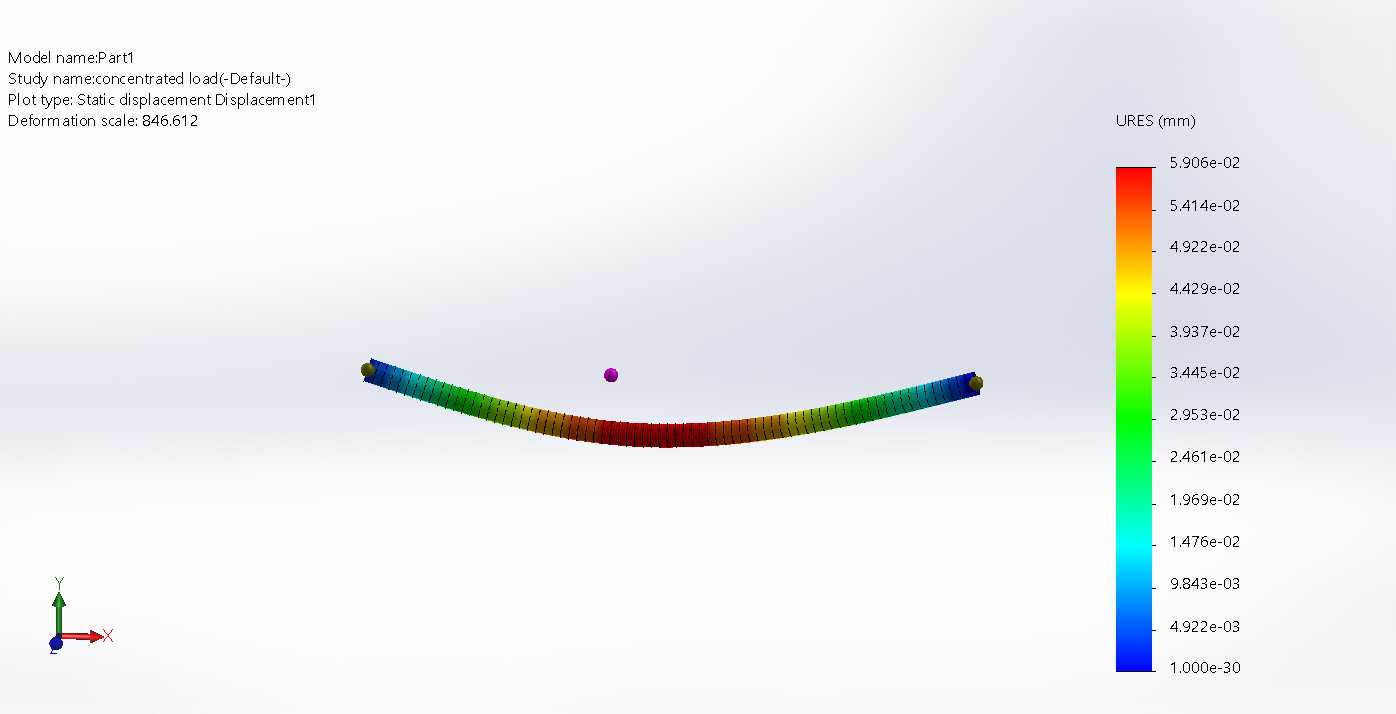

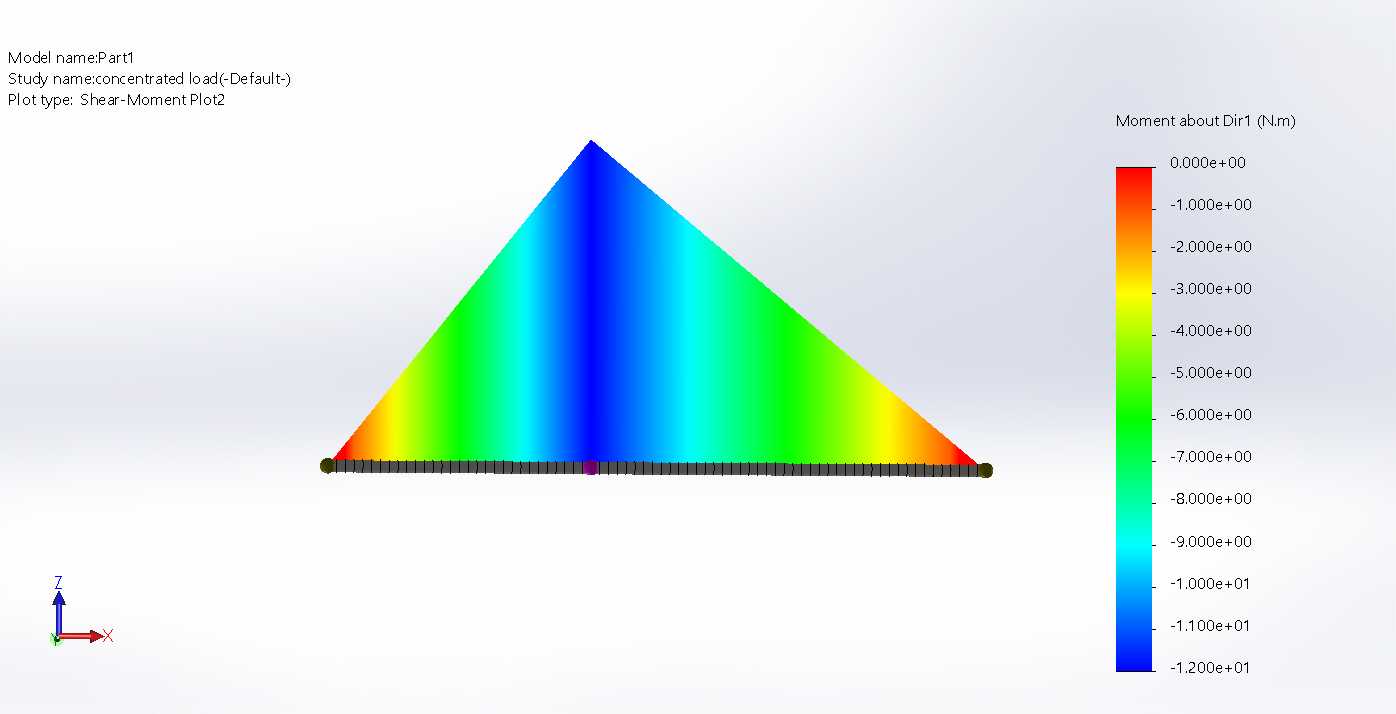

　　适合用于受力变形的演示场景。模型配套的仿真分析模块完整覆盖了静力学分析的全流程：首先完成材料属性的赋值，选用常规结构钢的弹性模量、泊松比与密度参数，保证材料本构模型处于线弹性阶段，符合小变形假设下的简支梁受力分析前提；网格划分阶段针对梁体受力核心区域进行了网格加密，在支撑位置、加载点位置细化网格尺寸，远离受力关键区域的位置适当放宽网格尺寸，在保证计算精度的同时控制计算规模；求解阶段设置了多个求解输出项，包含梁体的总变形云图、等效应力云图、弯矩分布结果、剪力分布结果，可直观呈现集中荷载作用下简支梁的变形规律：最大变形出现在跨中加载点位置，变形量从跨中向两端支撑位置逐渐递减，两端支撑位置变形量为零，

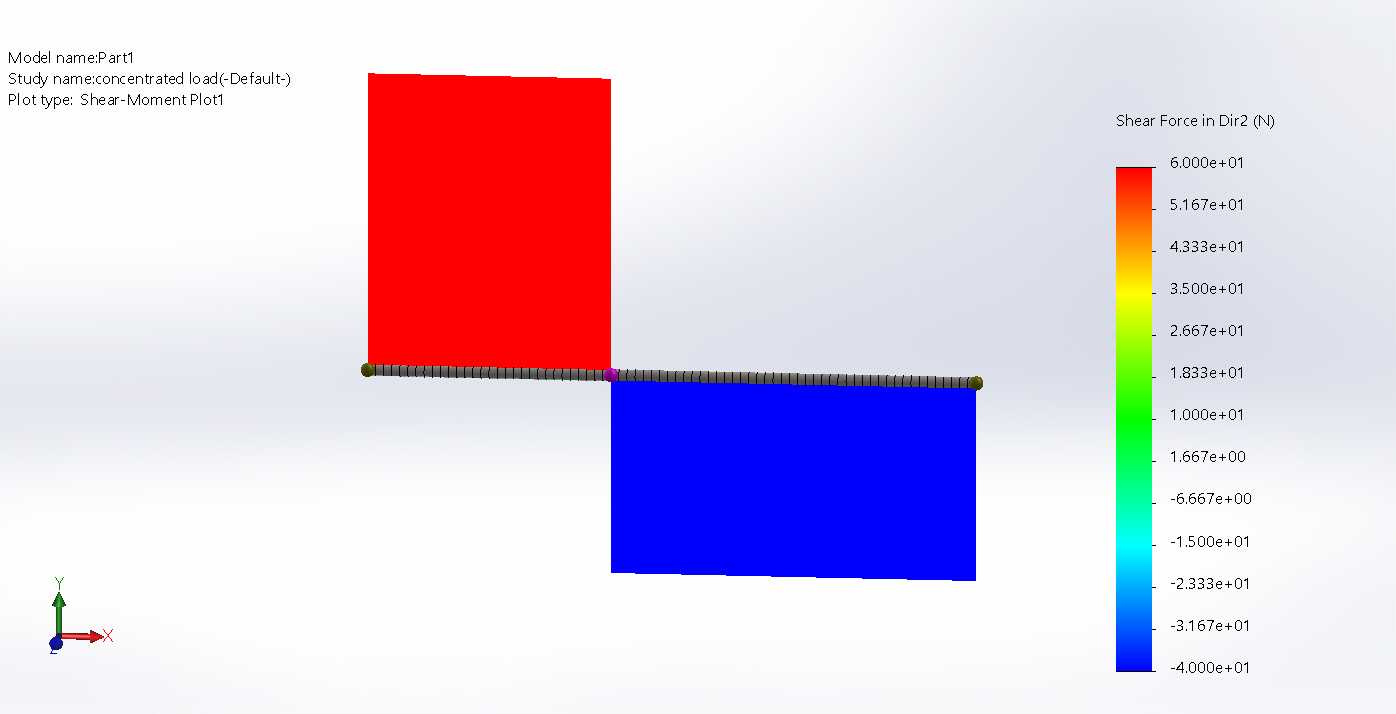

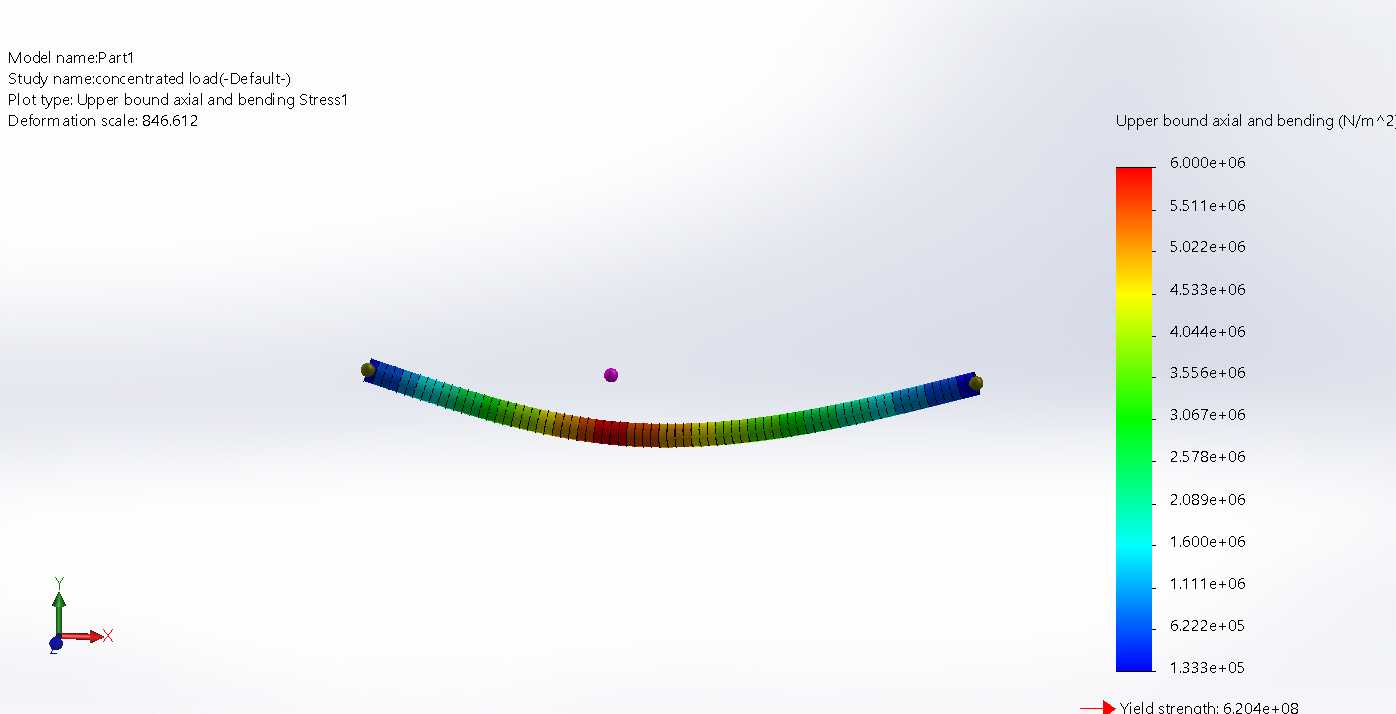

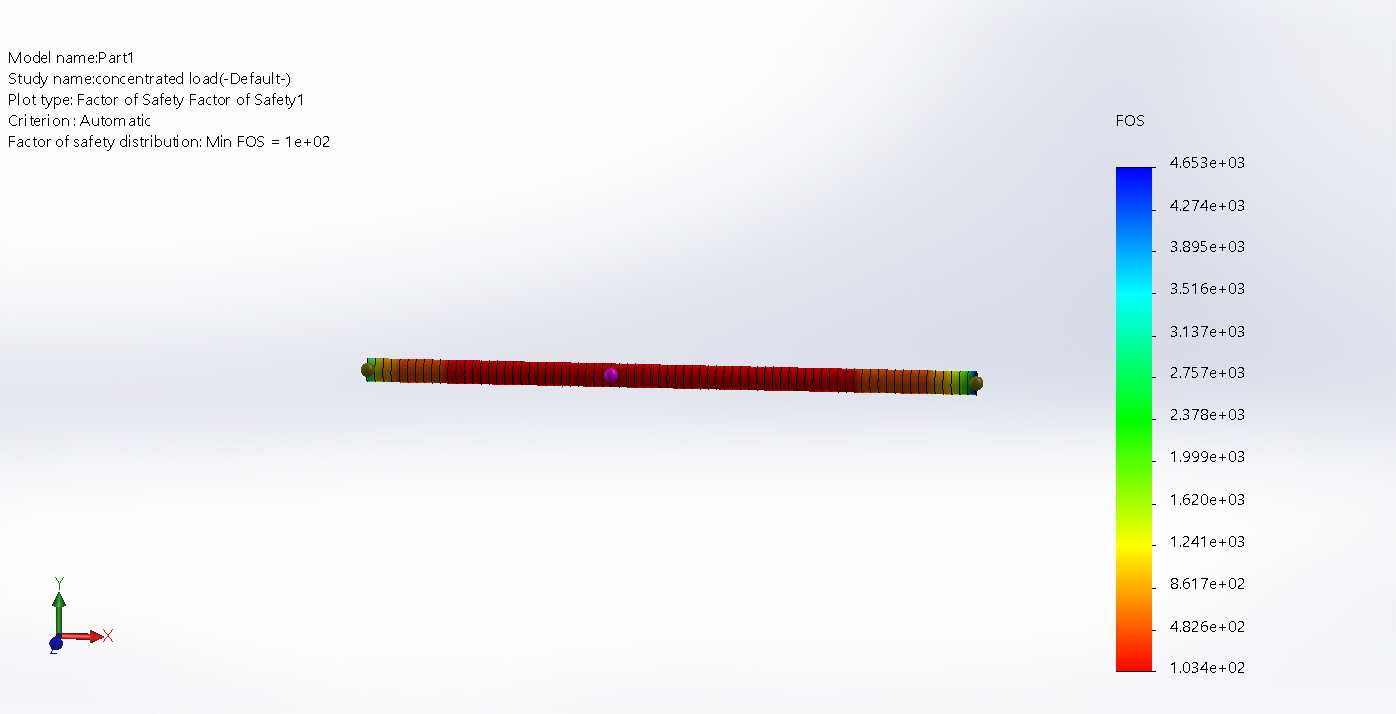

　　完全符合材料力学中简支梁集中荷载作用下的挠曲线方程计算结果。在应力分布层面，梁体的最大拉应力出现在跨中截面的下边缘位置，最大压应力出现在跨中截面的上边缘位置，应力值沿截面高度方向呈线性分布，中性层位置应力值为零，与纯弯曲梁的正应力分布规律完全匹配；剪力分布则呈现两端支撑位置剪力值最大、跨中加载点两侧剪力值突变、跨中截面剪力为零的特征，和剪力图的理论计算结果完全吻合。这类模型在实际使用中，可直接对接结构设计的前期验证环节，设计人员可通过调整梁的截面尺寸、材料参数、荷载大小与加载位置，快速获取不同参数下的梁体受力与变形结果，无需重新搭建建模与仿真框架，大幅提升结构选型的效率；在教学场景中，模型可直接用于演示简支梁受力的基本规律，帮助学习者直观理解弯矩、剪力、弯曲变形之间的对应关系，将抽象的力学公式转化为可视化的云图结果，降低力学知识的学习门槛。需要注意的是，模型在用于实际工程设计参考时，需要根据实际应用场景调整约束条件与荷载参数，若实际结构中存在均布荷载、动荷载或非铰支约束，需要对应修改边界条件与荷载设置，同时要结合实际材料的许用应力值校核梁体的强度与刚度，保证结构满足实际使用的安全要求。此外，模型在建模过程中对梁体的倒角、安装孔等局部细节做了简化处理，若需要用于详细的结构加工设计，可在现有模型基础上补充安装定位结构、连接孔位、表面处理等细节特征，匹配实际加工的工艺要求。
