万向铰接胡克联轴器结构设计

　　在跨轴系旋转动力传递场景中，两轴存在安装同轴度偏差、工作中相对角位移是极为常见的工况，比如农用机械的动力输出端与作业机具连接、汽车转向操纵杆的传动路径、工业设备中布局受限的多轴传动单元，这类场景无法使用刚性联轴器完成动力衔接，胡克联轴器也就是常说的十字万向节的核心价值，就是在两轴存在夹角的状态下持续可靠传递旋转运动，补偿驱动端与从动端之间的角度偏差与小幅位移量，避免轴系因憋劲产生额外弯曲应力，延长轴承、轴类零件的服役寿命。

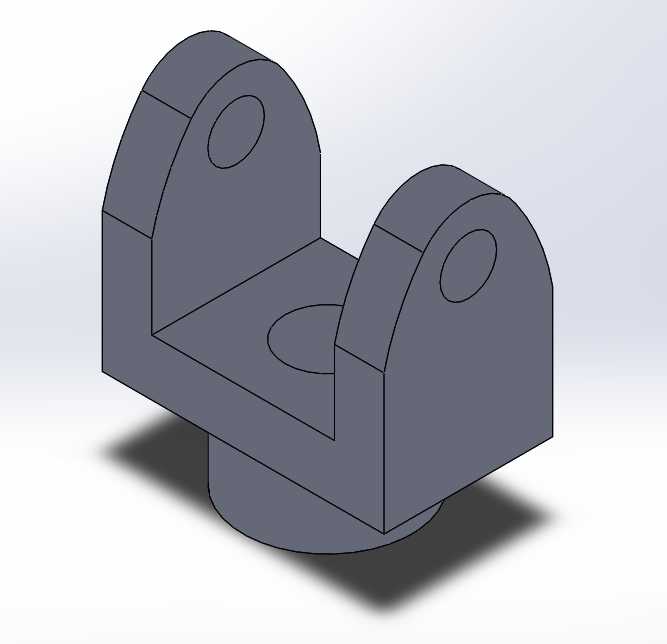

　　从结构设计逻辑来看，这款胡克联轴器采用双耳叉架配合十字销轴的经典铰接结构，主体叉架部分采用一体化铣削成型的U型支座结构，两个对称布置的耳板上加工有同轴的销轴安装孔，孔位的同轴度公差直接决定了铰接转动的顺畅度，设计时需要将孔位同轴度控制在0.02mm以内，避免销轴装配后出现卡滞，导致传动过程中产生顿挫与额外磨损。叉架底部设置有圆柱形轴伸结构，用于和其中一根传动轴完成周向与轴向固定，轴伸与U型支座的连接位置做了圆弧过渡处理，避免应力集中，在传递大扭矩时不会在根部出现断裂失效。

　　实际选型应用时，首先要明确安装边界的尺寸约束：两个耳板的外侧间距决定了联轴器的最大摆动外径，安装时需要预留足够的径向空间，避免联轴器摆动过程中与周边的机架、护罩等零部件发生干涉；耳板上销轴孔的直径决定了可匹配的十字轴规格，直接关联整个联轴器的额定传递扭矩，选型时需要根据轴系的最大工作扭矩乘以1.5-2倍的安全系数来确认销轴直径，避免冲击载荷下销轴出现剪切断裂；底部轴伸的直径与长度需要和配套的轴孔尺寸匹配，通常采用平键连接实现周向固定，轴伸端部可以设置螺纹孔配合挡圈完成轴向锁紧，防止工作过程中轴伸从配合孔中脱出。

　　不同于刚性联轴器要求两轴严格对中，胡克联轴器允许的两轴最大夹角通常在15°-25°区间，单节胡克联轴器在传递运动时存在瞬时转速波动，也就是主动轴匀速转动时，从动轴会呈现周期性的转速变化，夹角越大转速波动越明显，因此在对转速均匀性要求较高的传动场景中，通常会采用双节胡克联轴器串联布置，通过中间轴的相位补偿抵消单节的转速波动，实现等速传动。在日常维护层面，铰接的销轴位置需要预留润滑通道，定期加注润滑脂降低铰接面的磨损，对于重载工况还可以在耳板外侧加装防尘密封件，避免粉尘、泥水进入铰接摩擦面，加速零件磨损。

　　建模过程中需要重点关注几个配合关系：两个耳板的销轴孔需要保持同轴，且孔的中心线需要与底部轴伸的中心线垂直相交，交点就是十字轴的中心回转点，这个位置的尺寸精度直接决定了联轴器的传动精度，如果两个孔的中心线存在偏移，会导致装配后十字轴出现别劲，转动阻力大幅提升，甚至无法完成装配。U型支座的内侧开档尺寸需要比十字轴的对应配合尺寸大0.1-0.2mm，预留足够的装配间隙与热胀冷缩空间，避免温度变化后出现转动卡滞。耳板的厚度需要根据剪切强度计算确定，确保在最大扭矩作用下，耳板的孔壁不会出现挤压变形或者撕裂失效。

　　这类铰接式联轴器的适用场景非常广泛，除了传统的机械传动领域，在一些需要角度补偿的连杆机构、柔性传动装置中也常作为铰接连接件使用，相比其他类型的挠性联轴器，胡克联轴器的结构更紧凑，传递扭矩更大，角度补偿能力更强，适合在重载、存在较大轴间夹角的工况下使用，设计时只需要根据实际的扭矩需求、安装空间、轴间夹角范围调整各部分的尺寸参数，就可以快速适配不同的设备使用需求。
