在材料力学性能测试、结构件载荷标定、工业设备力值闭环控制场景中,100kN量程的力传感器是核心检测元件,这类传感器的安装适配性、受力一致性直接决定整套测试系统的数据可信度。从结构设计逻辑来看,该款传感器采用扁平矩形承载基体设计,区别于传统圆柱式拉压力传感器的结构形态,这种扁平化布局主要适配安装空间受限的试验台架场景,比如小型台式万能材料试验机的加载端集成、自动化压装工位的力值反馈点位、工装夹具的载荷实时监测点位,不需要预留大尺寸的圆柱安装空间,可直接贴合固定在两个平行加载面之间,大幅压缩整套检测单元的轴向占用尺寸。
基体表面采用细密的网格状纹理处理,并非装饰性设计,一方面是为了增大与加载压头、被测工件接触面的静摩擦系数,避免大载荷加载过程中出现接触面滑移导致的偏载误差,另一方面这种纹理结构可以在表层形成均匀的应力释放纹路,减少热处理过程中基体内部残余应力的集中,避免长期满量程使用后出现应力蠕变,影响测量精度。基体上对称布置的两个定位孔,是安装定位的核心基准,孔位的同轴度、与承载面的垂直度公差控制在0.02mm以内,安装时通过配套的定位销与设备安装座固定,可保证传感器受力轴线与加载轴线完全重合,从安装根源上消除偏载带来的侧向分力干扰——要知道对于100kN量程的力传感器来说,哪怕出现1°的加载偏角,带来的测量误差就会超过0.5%,远超出常规工业测试的允许误差范围。

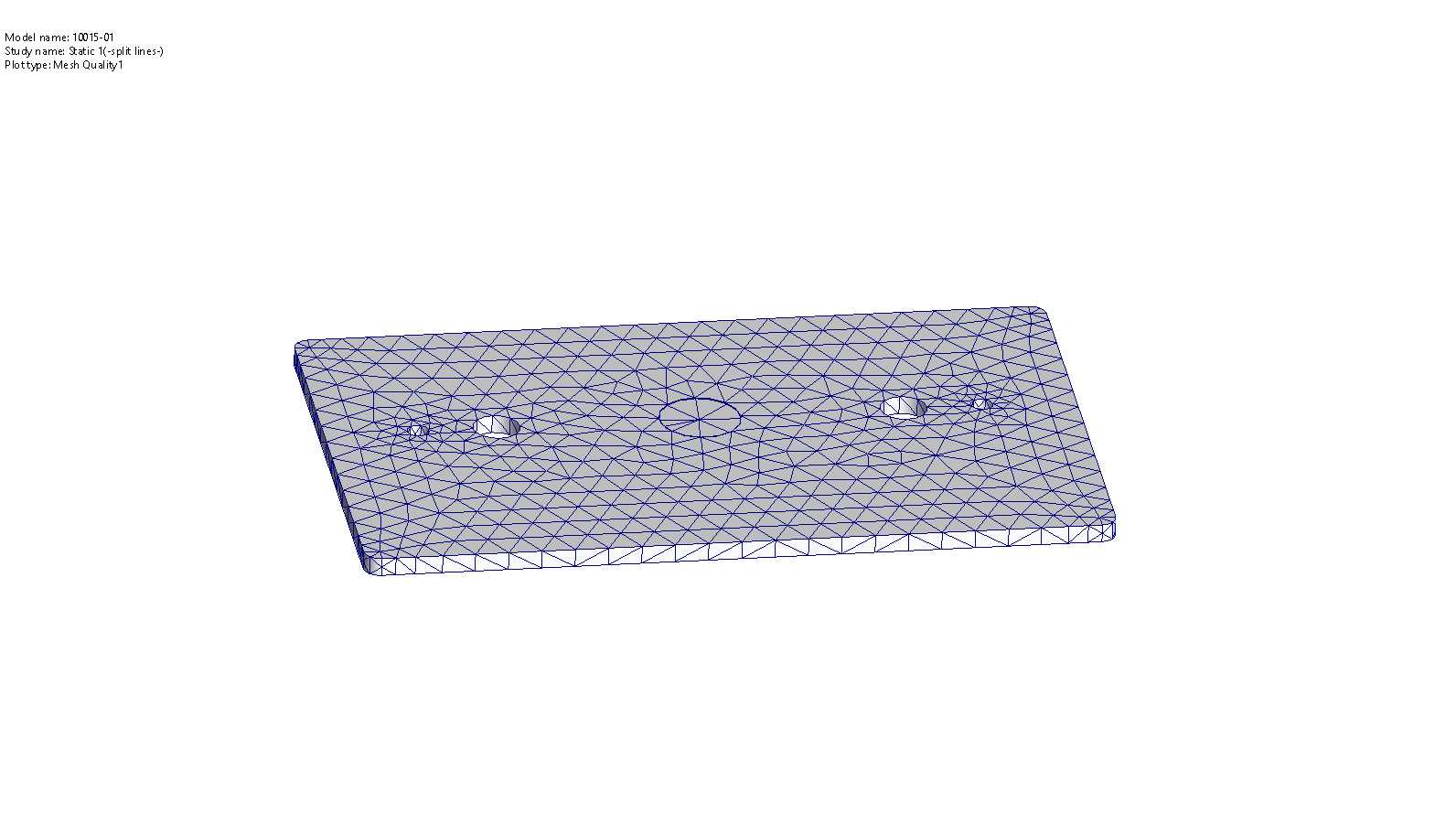

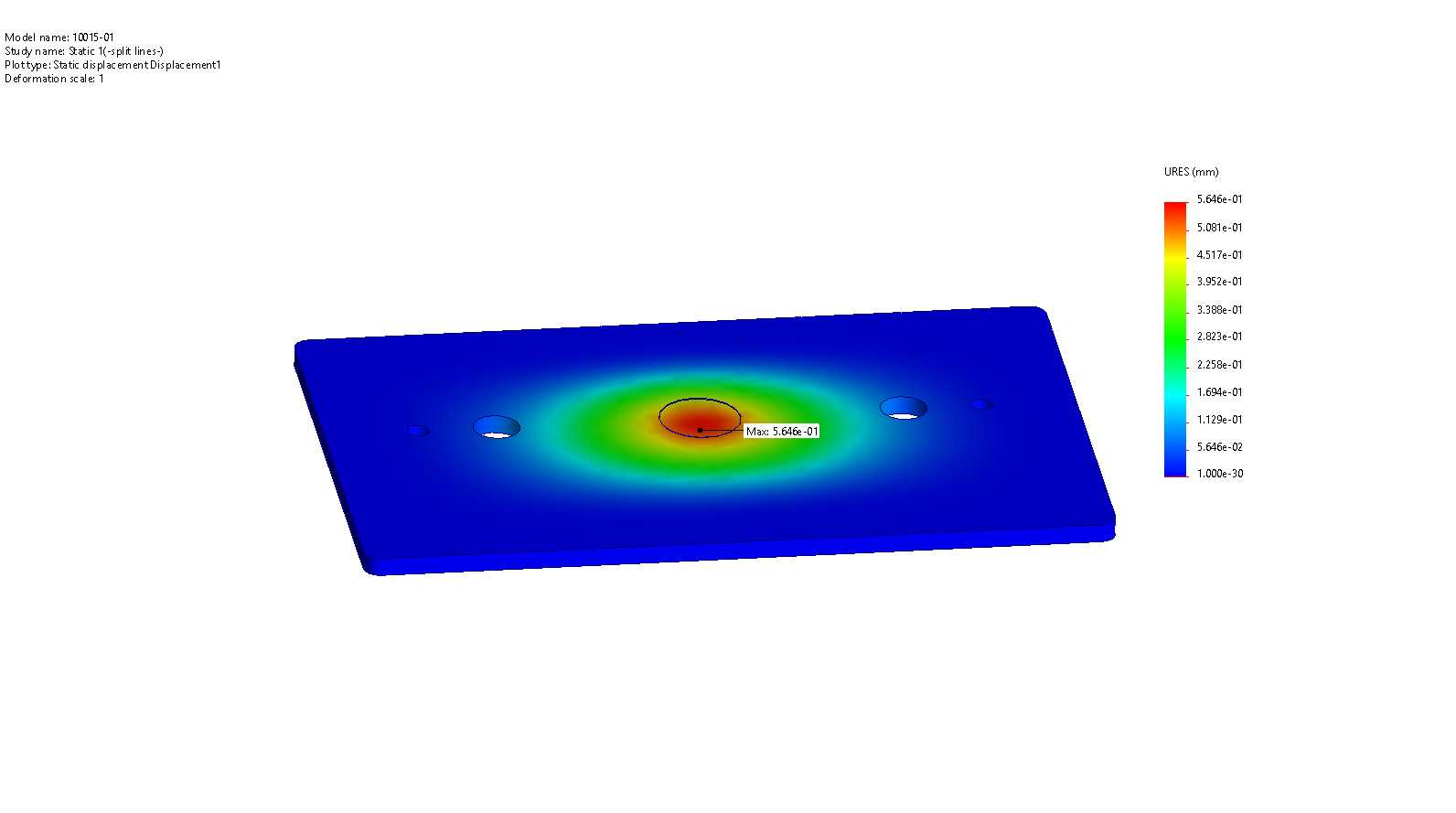

从功能特性来看,该传感器适配静态、准动态的力值检测场景,可覆盖0-100kN范围内的拉压双向载荷检测,内部采用电阻应变片全桥布置方案,应变片粘贴位置经过有限元应力仿真优化,选在基体受力后应变梯度最均匀的区域,避开应力集中的边角位置和应力传递滞后的边缘区域,保证载荷输入与应变输出的线性度。在实际选型适配时,需要注意其安装边界尺寸:矩形基体的长宽尺寸适配常规M12规格螺栓的安装孔距,承载面的平面度要求不低于0.01mm,安装时两个贴合面需要清理干净毛刺、焊渣等硬质凸起,避免局部点接触导致的应力集中压溃基体表面;如果是用于动态载荷测试场景,还需要在传感器与加载端之间加装厚度不小于2mm的硬质合金垫片,分散冲击载荷的接触应力,延长传感器的疲劳使用寿命。

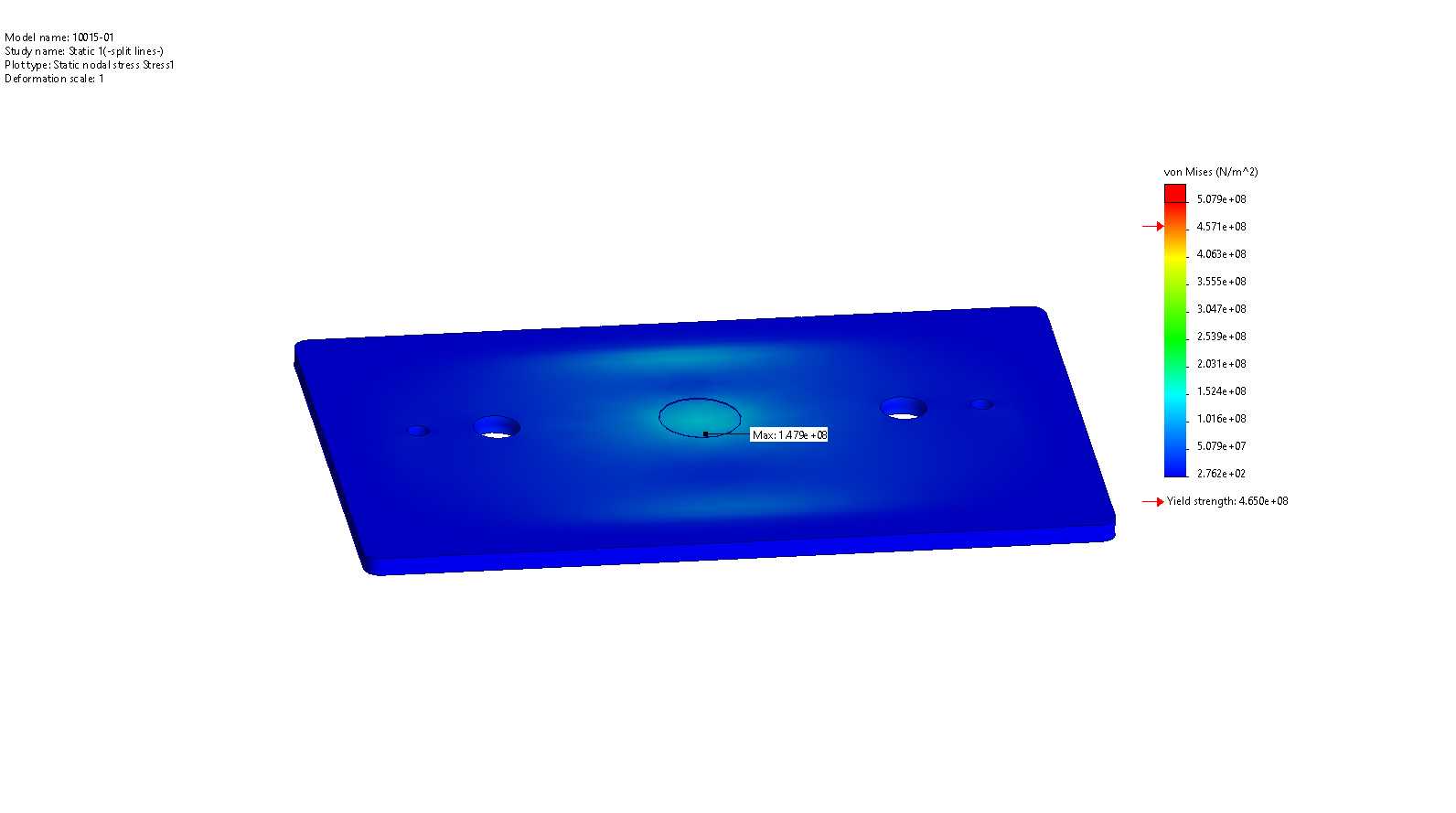

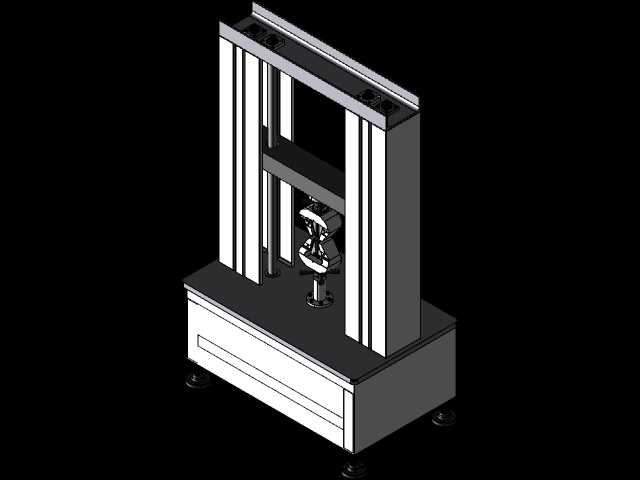

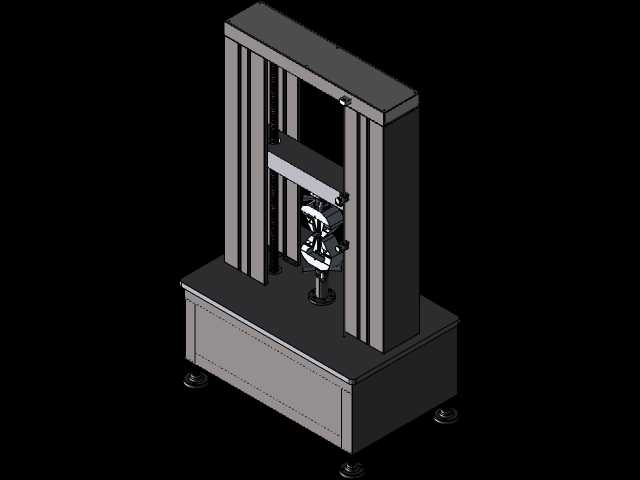

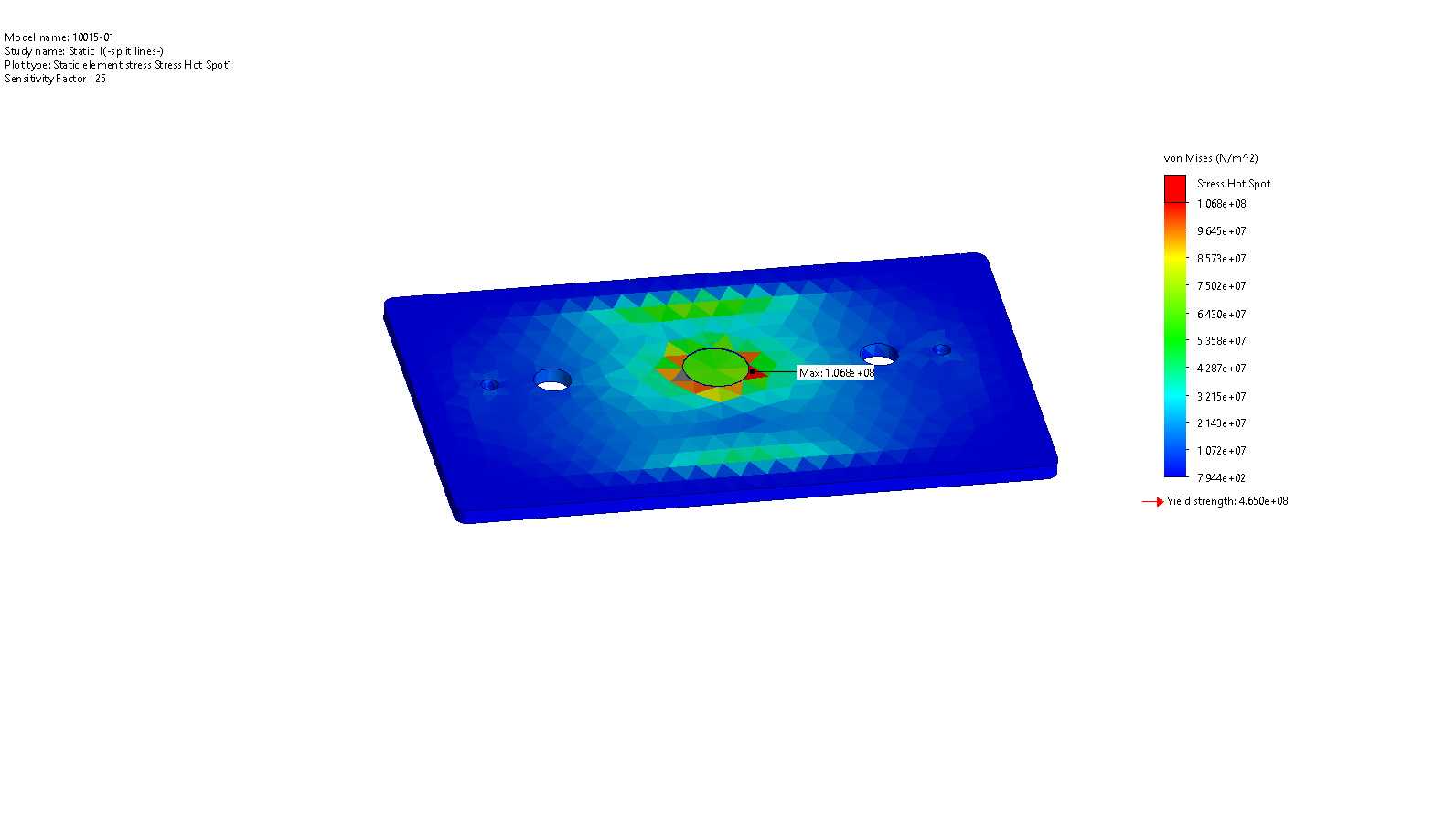

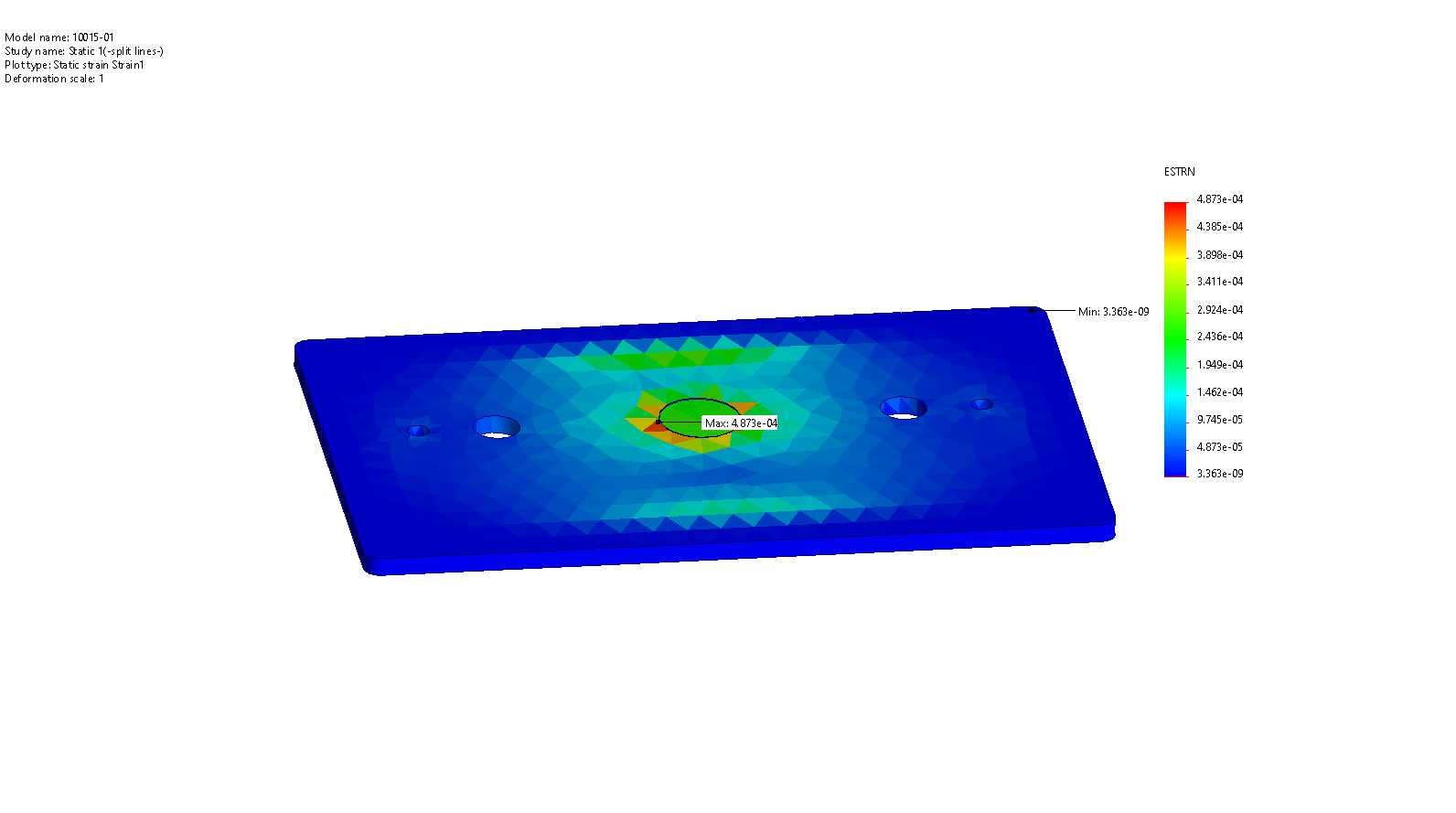

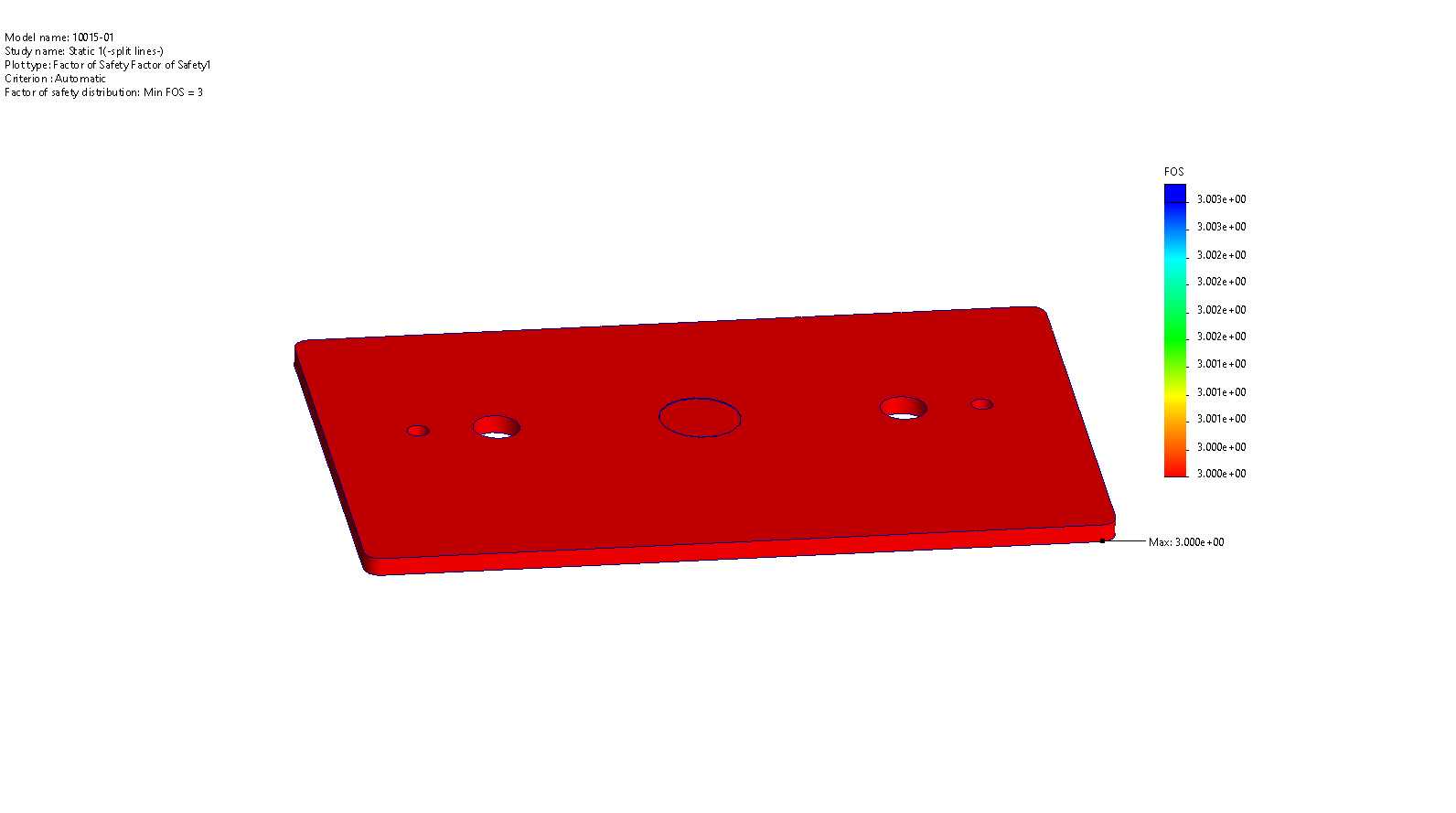

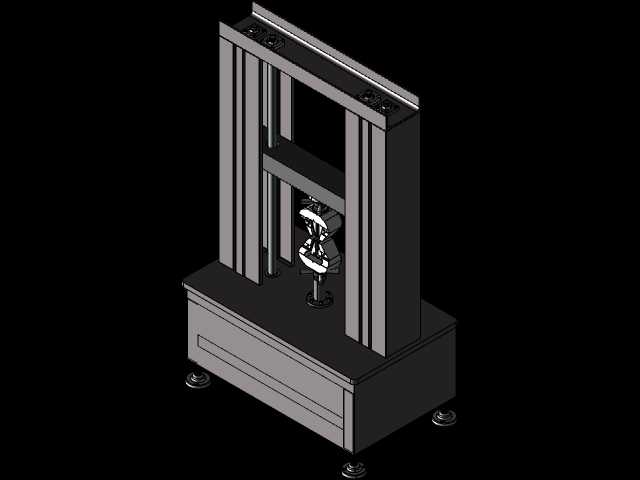

在试验设备集成场景中,这类扁平式力传感器常被用于改造老式的液压万能试验机,替换原有精度不足的测力单元,不需要改动原有设备的加载框架结构,直接将传感器嵌入原有加载垫块的位置即可完成升级,改造成本远低于更换整套试验主机。在自动化生产线的压装工位,比如轴承压装、销钉压装、衬套压装工序中,该传感器可实时采集压装过程的力值曲线,配合位移传感器的数据,判断压装过程是否存在卡滞、过压、欠压等质量问题,实现压装工序的在线质量检测,避免不合格工件流向下道工序。设计这类传感器的三维结构时,需要重点考虑基体的刚度匹配:刚度过大会导致应变片的变形量不足,降低传感器的输出灵敏度;刚度过小则会导致传感器在满量程载荷下的变形量过大,影响整套加载系统的刚性,甚至导致加载失稳,因此在建模阶段需要反复迭代基体的厚度、加强筋布局参数,通过仿真计算保证满量程下基体的应变量控制在1000微应变左右,兼顾灵敏度与整体刚性。此外,传感器的边角位置都做了小尺寸的倒角处理,避免安装过程中尖锐边角划伤操作人员,同时也减少热处理过程中的边角开裂风险,这些细节设计虽然不直接影响测量性能,但直接决定了产品在实际工业场景中的使用便利性与长期可靠性。
