涡轮机维修作业专用筒体支撑工装

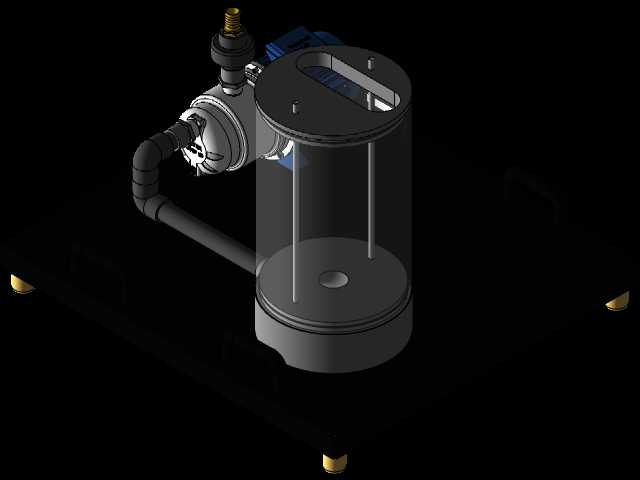

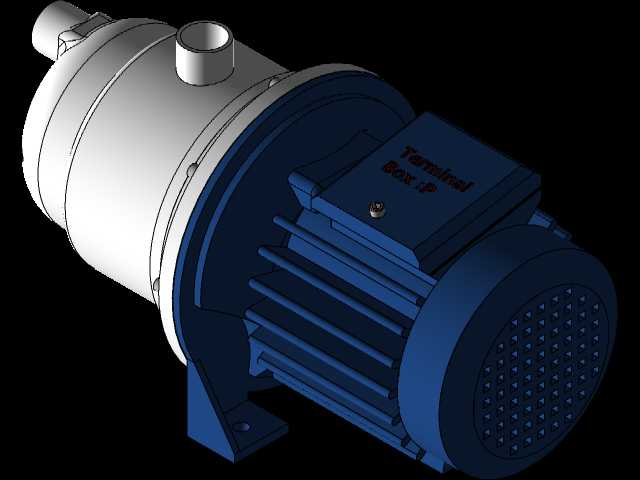

　　在电站涡轮机、工业驱动涡轮机的现场检修作业场景中，这类筒体结构的工装主要承担待维修涡轮机筒段部件的临时承托、定位功能，解决检修过程中筒类薄壁部件平放易形变、立式放置无可靠支撑的痛点。从实际作业需求出发，涡轮机的气缸筒段、导流筒段在拆解后，需要稳定的立式支撑来完成密封面修磨、叶片间隙检测、内部构件更换等工序，若采用普通垫块支撑，很容易因为接触面积不足导致筒段圆度超差，直接影响后续回装的密封精度与转子同轴度，这类筒体工装的设计正是瞄准这一现场问题展开。

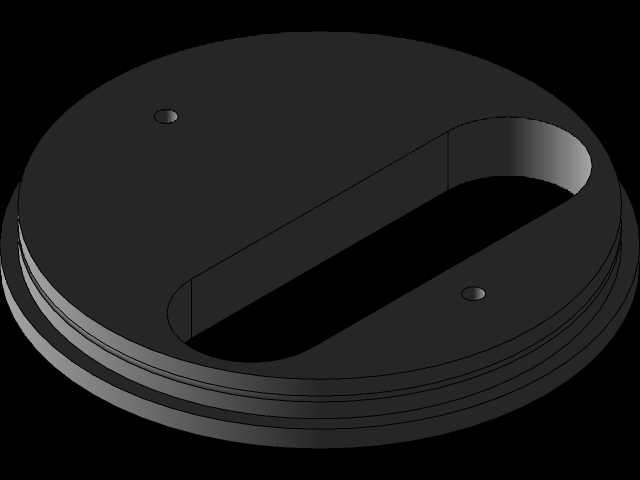

　　设计阶段首先考虑的是支撑接触面的匹配度，工装采用等径薄壁筒体结构，上端面与待维修涡轮机筒段的下端法兰止口做适配设计，接触环面的平面度控制在0.05mm以内，保证支撑时筒段的重力均匀分布在整个法兰环面上，避免局部应力集中造成的法兰形变。筒体的壁厚选取经过刚度校核，按照待支撑筒段最大重量1.2倍的安全系数计算，选用常规结构钢材质时壁厚设置为8mm，既不会因为壁厚过大造成工装本身过重、转运不便，也不会因为壁厚不足在承重时出现筒体鼓胀、端面倾斜的问题。

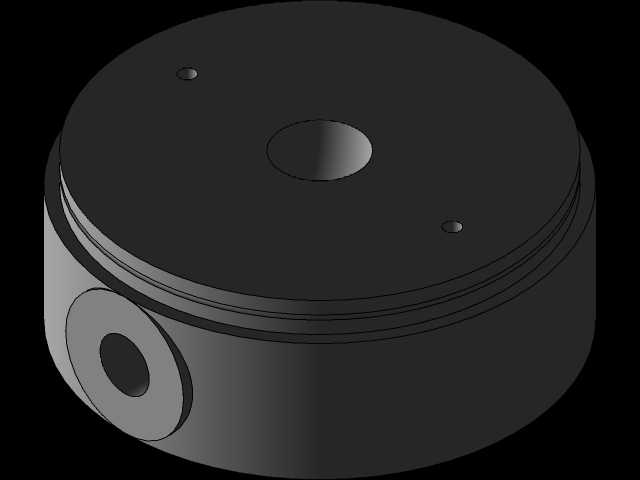

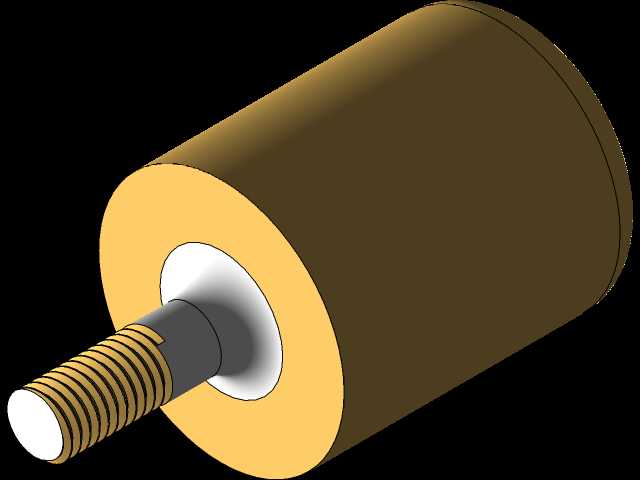

　　从安装边界来看，工装的整体高度设置为1200mm，这个高度是结合现场检修人员的站立操作高度确定的，操作人员在进行筒段内部的密封件更换、紧固件拆装作业时，无需过度弯腰或者登高，作业姿态符合人体工程学要求，能有效降低长时间检修作业的疲劳度。工装的下端面同样加工为高精度平面，放置在车间硬化地面或者检修工作平台上时，不需要额外加垫调整片就能保证整体垂直度，端面与地面的接触环面宽度设置为20mm，即使在地面存在0.1mm/m以内的平面度误差时，也能保证工装放置的稳定性，不会出现侧倾风险。

　　功能特性上，这个筒体工装除了基础的立式支撑功能外，筒身内部为中空结构，检修过程中拆卸下来的紧固件、密封垫片、小型工具可以临时放置在筒内空间，避免小零件散落丢失；筒身外壁没有多余的突出结构，在需要对筒段外壁进行探伤、焊缝检测作业时，检测设备的探头可以沿着筒段外壁无阻碍移动，不会因为工装的干涉影响检测作业。另外，工装的上端面边缘做了R3的圆角处理，在吊装待维修筒段落位时，即使存在少量的位置偏差，圆角导向结构也能引导筒段顺利滑入支撑位，避免尖锐边角刮伤筒段的法兰密封面。

　　实际应用中，这类工装不仅可以用于涡轮机筒段的维修支撑，同尺寸规格的筒体类工业部件检修时也能适配使用，比如大型管道的法兰修磨、立式罐体的底部焊缝检修，只要部件的下端法兰直径与工装内径匹配，都可以借助这个工装完成立式定位。设计时没有在筒身上开设额外的观察孔或者吊装孔，是考虑到开孔会降低筒体的整体刚度，反而容易在开孔位置出现应力集中，工装的转运通过吊带捆扎筒身中部即可完成，不需要额外设计吊装结构，简化了工装本身的加工工序，也降低了制造成本。

　　从建模逻辑来看，整个模型采用薄壁拉伸加端面倒角的特征构建，没有复杂的曲面结构，加工时只需要通过卷板、焊接、端面车削几道常规工序就能完成制作，不需要特殊的加工设备，适合检修车间自行加工制作。建模过程中严格控制了筒体的圆度公差，每一个截面的直径偏差不超过0.1mm，保证加工后的成品不会出现锥度、椭圆度超差的问题，支撑时筒段的轴线始终保持垂直状态，为后续的检修精度提供基础保障。
