敞口式加强筋塑料周转收纳容器结构设计

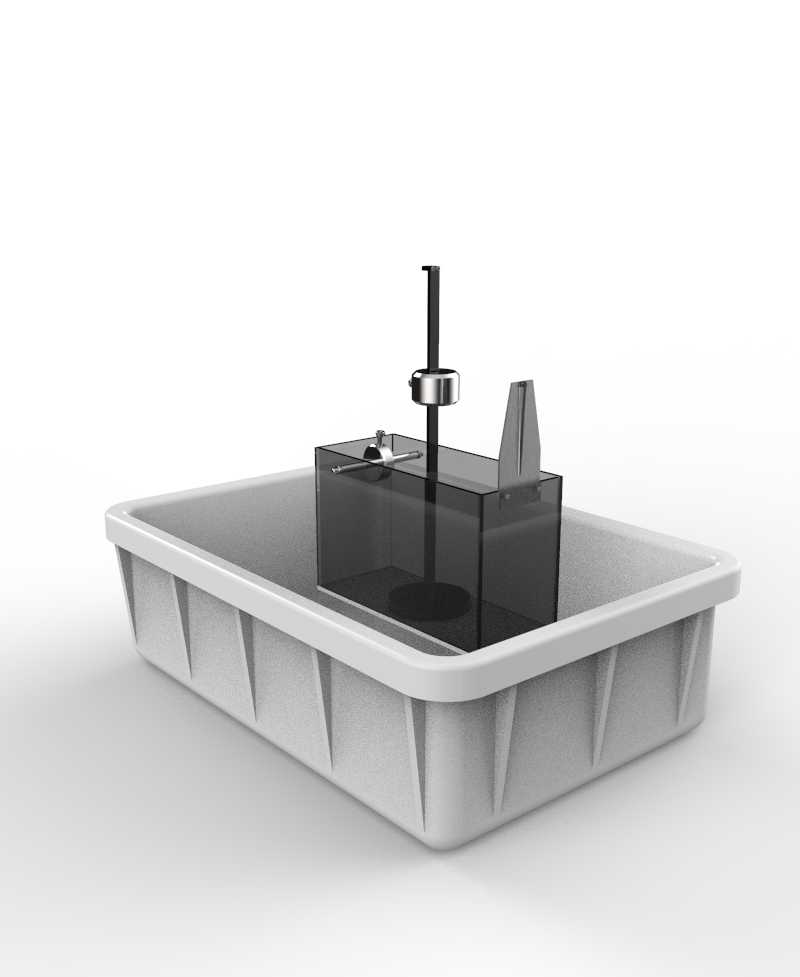

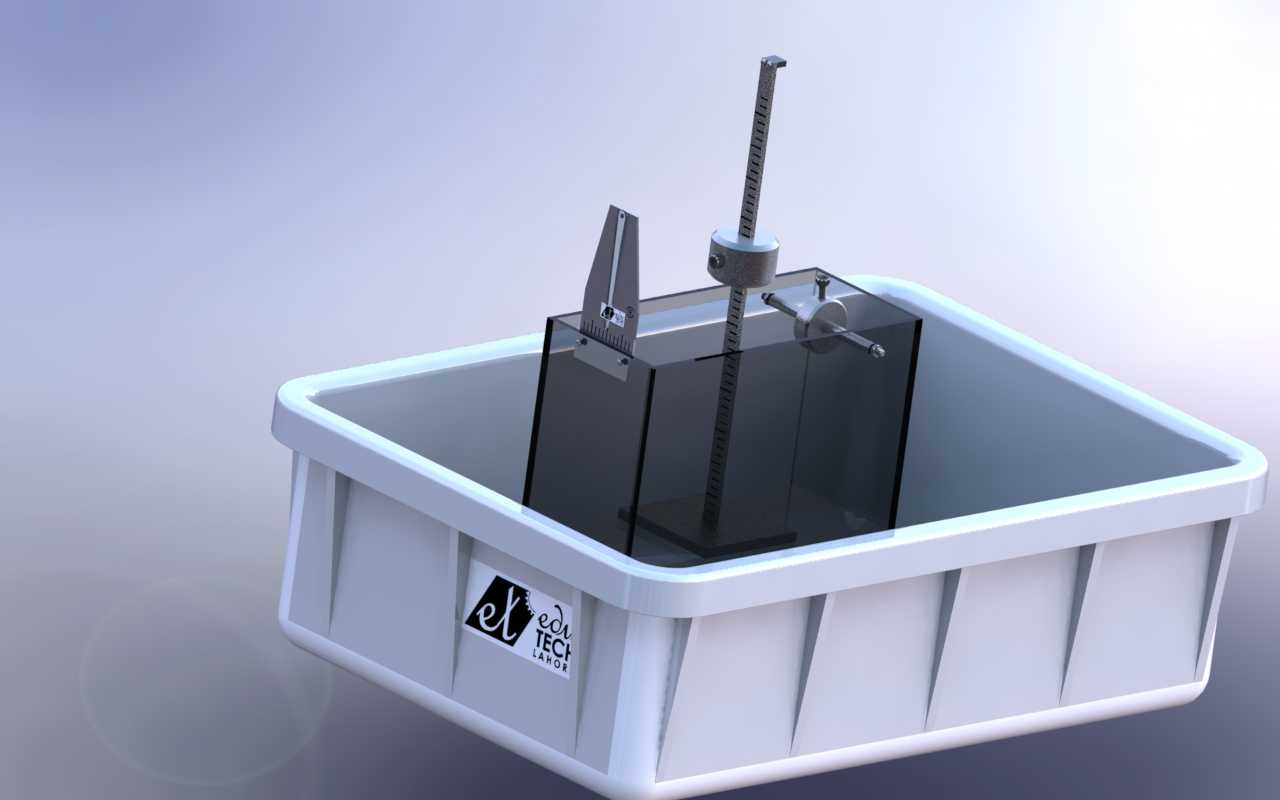

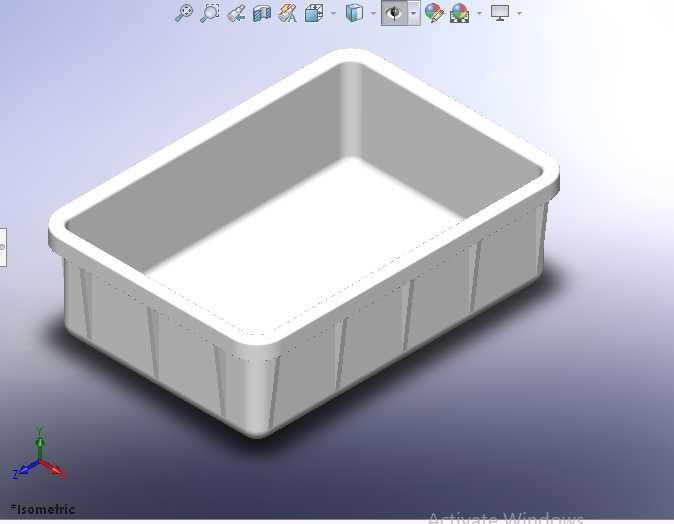

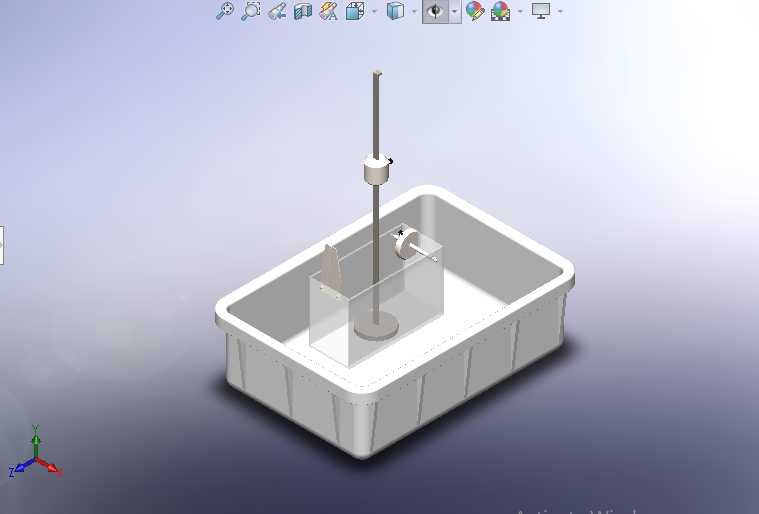

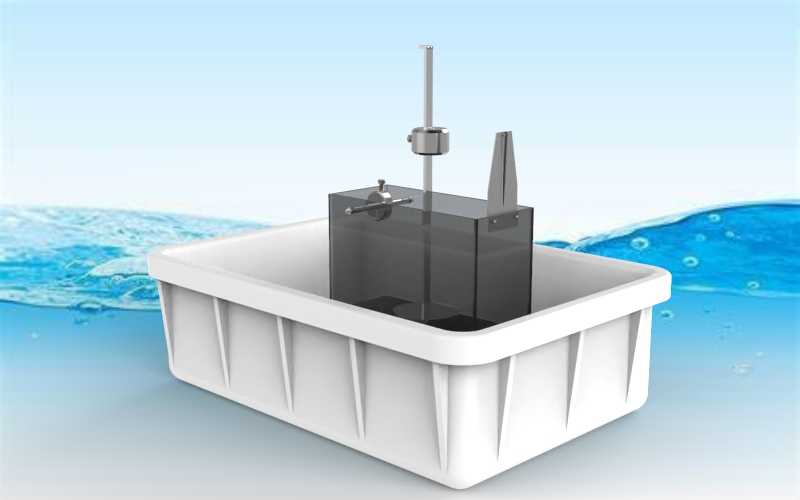

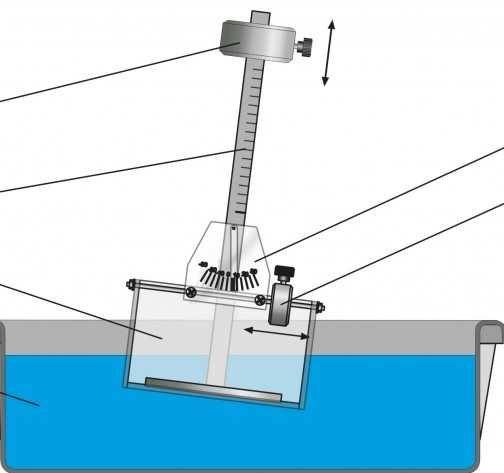

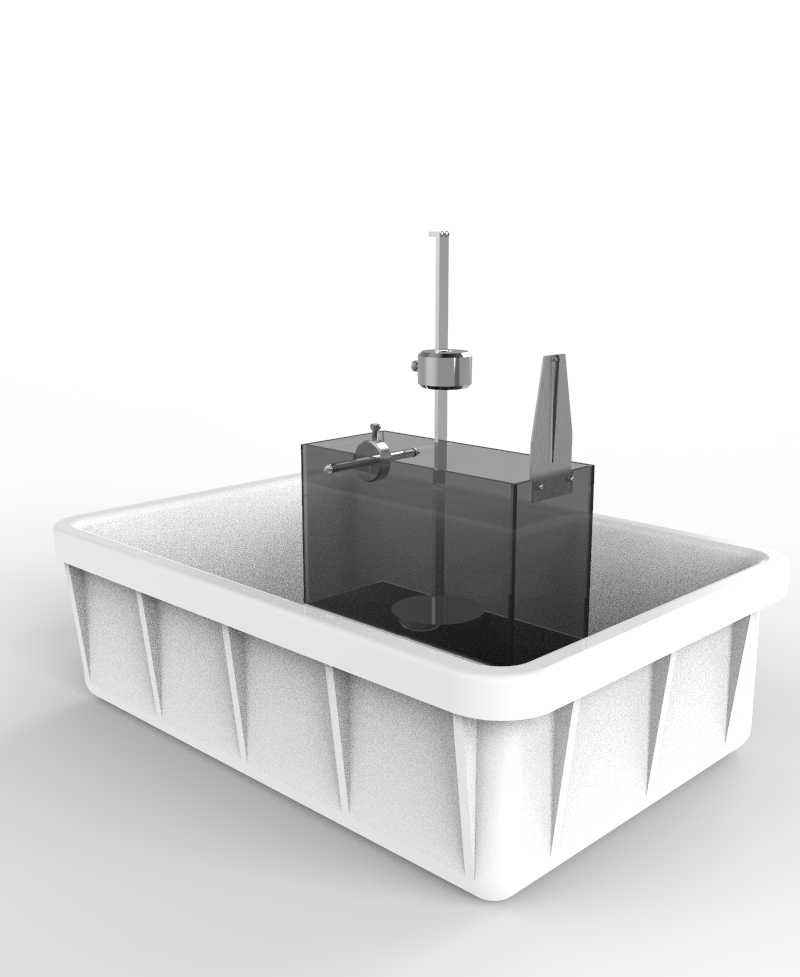

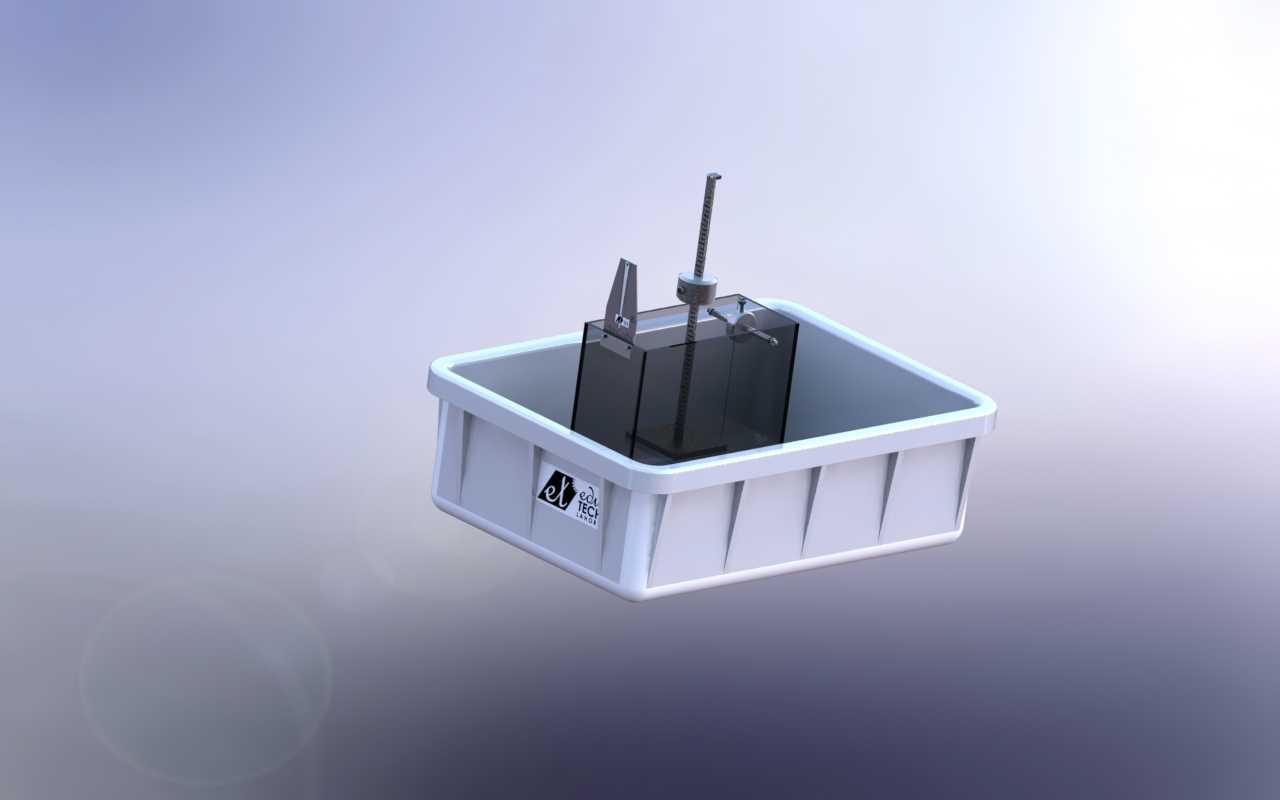

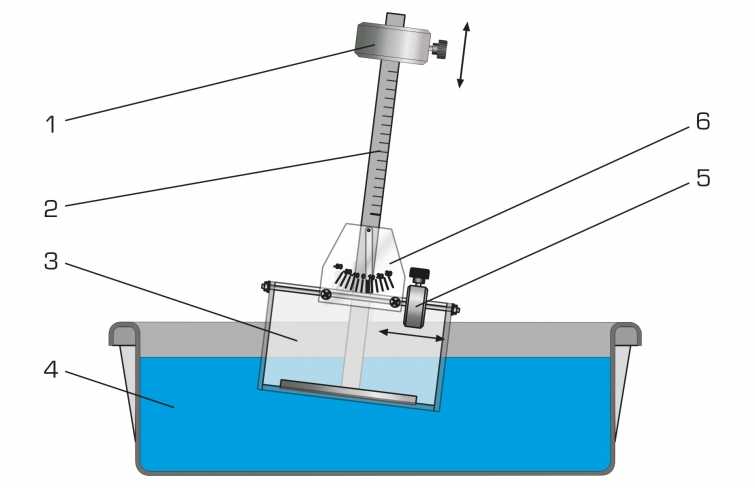

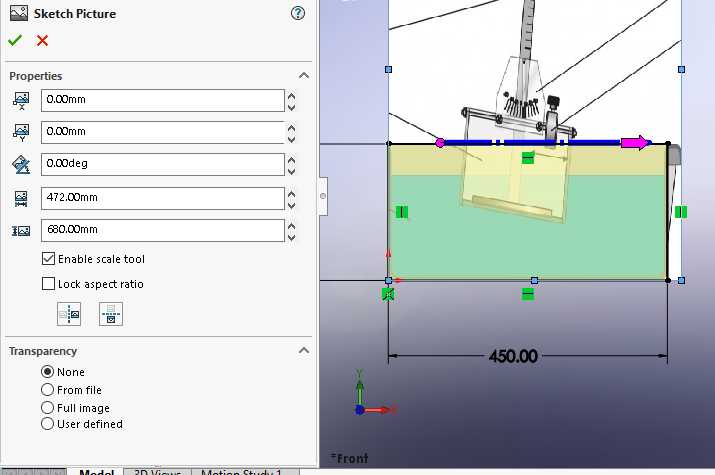

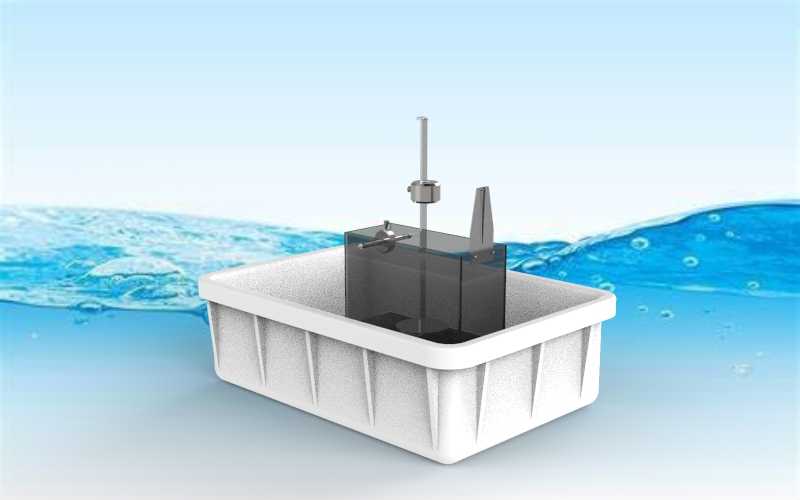

　　在车间物料周转、仓储分拣、工位物料暂存这类场景里，这类敞口塑料容器的使用频率一直很高，很多人觉得这类箱体结构简单，实际做结构设计的时候要兼顾的细节并不少。先从实际使用的受力场景说起，这类容器日常使用中最常见的受力是堆垛压力，空箱堆叠时上方箱体的重量会全部压在箱口的翻边位置，满载堆垛时，侧壁不仅要承受内部物料的侧向外张力，还要承接上方箱体传递的垂直载荷，所以侧壁的加强筋布局不能随便排布。你看这个模型的侧壁，竖向加强筋是从箱口翻边一直延伸到箱底的圆角过渡位置，没有在侧壁中段断开，这种设计是为了让垂直方向的堆垛载荷能顺着筋条直接传递到箱底的支撑结构，避免侧壁中段因为载荷集中出现向内凹陷的变形，毕竟很多工厂用这类箱子装金属小零件、注塑件的时候，单箱满载重量能到二三十公斤，堆个三四层的话，侧壁受力要是没做顺，用不了几个月就会出现侧壁鼓胀、箱口变形的问题。

　　再看箱口的翻边结构，整个翻边是做了加宽的圆弧过渡，没有做尖锐的直角边，一方面是人工搬运的时候不会割手，另一方面翻边的下沿其实是堆垛时上方箱体的定位支撑面，加宽的翻边能增大接触面积，降低单位面积的压强，避免长期堆垛后翻边出现压痕断裂。很多新手做这类箱体设计的时候，容易把翻边做的太薄，或者翻边和侧壁的过渡圆角做的太小，实际注塑生产的时候很容易在过渡位置出现应力集中，天冷的时候搬运稍微一磕碰就会从翻边位置开裂。

　　箱底的设计也有讲究，这个模型的箱底不是完全的平面，边缘做了一圈凸起的支撑脚，当箱子放在工作台面或者输送线上的时候，只有支撑脚和接触面接触，一方面能减少箱底和接触面的摩擦面积，推拉的时候更顺畅，另一方面如果地面有少量积水或者碎屑，也不会直接蹭到箱底的整个平面，避免箱底被磨损或者脏污粘在箱体上。另外箱底和侧壁的过渡位置做了大圆角处理，这个位置是注塑的时候熔体流动的转角位置，大圆角能让熔体填充更顺畅，减少注塑缺陷，同时日常使用中清理箱体的时候，圆角位置不会残留物料碎屑，比直角结构好清理很多。

　　从安装和适配的边界来说，这类箱体的外形尺寸是要匹配标准仓储货架的层板间距、标准物流周转车的栏板尺寸的，比如常见的线棒周转车的栏板内宽是400mm、600mm这类标准尺寸，箱体的外形宽度要留2-3mm的安装间隙，不能做的刚好卡尺寸，不然多个箱子并排放在周转车上的时候，容易因为塑料的轻微变形出现卡滞，拿取的时候不方便。另外箱口的内沿尺寸要比箱底的外沿尺寸大一点，空箱回收的时候可以互相嵌套堆叠，能减少70%左右的仓储空间占用，这个嵌套间隙也要控制好，间隙太大嵌套后容易倾斜，间隙太小的话，箱体因为注塑收缩率的波动，容易出现嵌套后拔不出来的问题，一般单边留1.5-2mm的间隙是比较合理的范围。

　　再说说侧壁的细节，竖向加强筋之间的间距不是均匀随便分的，要根据箱体的高度来调整，箱体越高，内部物料对侧壁的侧压力越大，筋条的间距就要适当缩小，筋条的厚度也要比侧壁基础壁厚厚1mm左右，但是不能厚太多，不然注塑的时候筋条位置容易出现缩痕，影响外观。另外筋条的脱模斜度也要做够，一般单边做1度以上的斜度，方便注塑的时候脱模，不会出现顶白的问题。很多人做加强筋的时候只考虑强度，忽略脱模斜度，最后生产的时候废品率很高，反而得不偿失。

　　这类容器在实际使用中还有一个常见的场景，就是和自动化输送线配合，在分拣线、老化线上流转，所以箱体的外侧面不能有突出的倒扣或者凸点，不然在输送线上移动的时候会挂到护栏或者传感器支架，整个外侧面要保持平整，所有的加强筋都做在内侧或者不超出侧壁外平面的位置。箱底的支撑脚高度也要统一，一般做10mm左右的高度，既能保证堆垛的时候定位准确，也能让输送线上的光电传感器正常检测到箱体的存在，不会因为支撑脚高度不够，传感器误判箱体没有到位。

　　从材料选择的角度，这类箱体一般用抗冲击PP或者HDPE制作，所以结构设计的时候要考虑材料的韧性，不要在受力位置做尖锐的缺口，所有的转角都要做圆角过渡，避免应力集中。比如箱底和侧壁的连接位置，如果做直角的话，装满重物从几十公分高度掉落的时候，很容易从转角位置开裂，做R10以上的圆角就能大幅提升抗冲击性能。另外翻边位置如果要做标签槽的话，标签槽的边缘也要做圆角，不要做尖锐的边角，避免磕碰的时候从边角位置开裂。

　　很多人觉得这类简单的箱体不需要太严谨的结构计算，实际在批量生产前，还是要做简单的受力仿真，比如模拟满载时侧壁的变形量，一般要求侧壁满载时的最大变形量不超过5mm，不然堆垛的时候容易出现箱体倾斜滑落的问题。还有堆垛时的抗压强度，要保证最下方的箱体在承受五层满载箱体的重量时，不会出现永久性的塑性变形，这就要求筋条的布局、壁厚的选择都要匹配材料的性能参数，不能凭感觉随便画。比如侧壁的基础壁厚一般做2.5-3mm，翻边位置的厚度做4mm左右，加强筋的厚度做2mm，这个参数搭配常规的共聚PP材料，基本能满足日常周转的使用需求，要是做太薄的话，强度不够，做太厚的话，不仅材料成本上升，注塑的时候还容易出现缩痕、气泡这类缺陷，反而影响产品质量。
