双芯剥头弯角护套电线结构设计

　　在低压电气布线、小型设备内部接线、传感器信号传输回路这类场景里，这类带护套的双芯剥头弯角导线是出镜率极高的基础连接件，很多刚入行的结构工程师容易忽略这类基础件的建模精度，总觉得就是两根线套个皮，真到做装配干涉检查、布线工艺仿真的时候，才发现导线的弯曲半径、剥头长度、护套外径这些参数没做准，要么是穿不过设备上的走线孔，要么是和周边运动部件预留的安全间隙不够，后期改结构反而要花更多时间。做这个模型的时候，首先要捋清楚实际生产里的工艺边界：外层的黑色PVC护套不是随便弯的，常规家装和工业控制用的这类护套线，弯曲半径不能小于护套外径的4倍，要是弯得太急，护套内部会出现应力集中，低温环境下很容易开裂，内部的铜芯也会因为反复弯折出现断股，

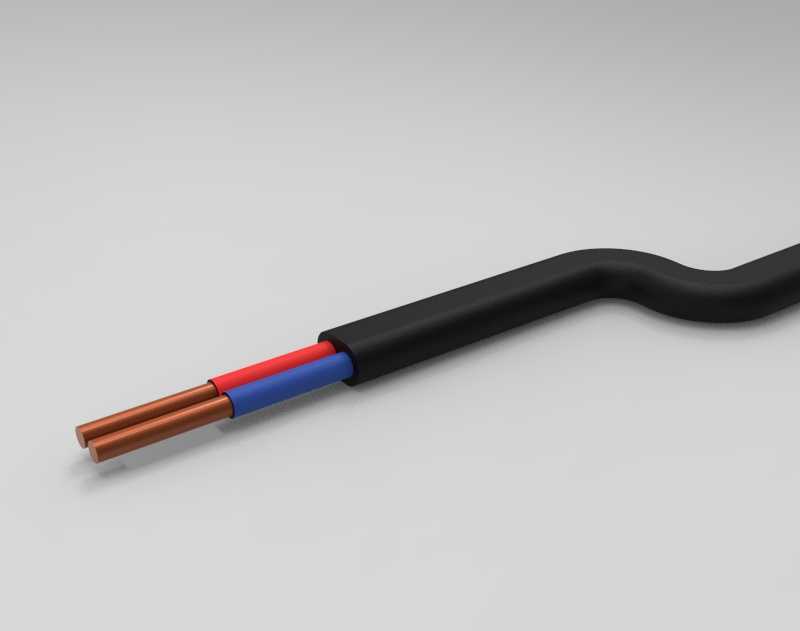

　　所以建模的时候特意把弯角处做了平滑的圆弧过渡，没有做直角弯折，完全符合实际布线的工艺要求。再看端部的剥头结构，两根铜芯分别套了红、蓝两色的绝缘层，剥露的铜导体长度是按照常规冷压端子压接、或者焊接接线的预留长度做的，既不会因为剥得太长导致相邻导体之间的爬电距离不够，也不会因为剥得太短压不住导体造成接触不良，红蓝的颜色区分也符合国内电气布线的相序标识习惯，红色一般接信号正或者电源正，蓝色接信号负或者电源零，装配的时候不会接错线。尺寸方面，这个模型的护套外径、内部单根绝缘线芯的直径、铜导体的截面积都是按照常用的0.5平方毫米双芯护套线的实际参数做的，安装边界上要注意，弯角段的直线延伸长度要和设备内部的走线槽、接线端子排的位置匹配，

　　剥头端要预留足够的操作空间，方便工人做压接或者焊接作业，护套端如果要做线卡固定的话，固定点距离弯角起点的距离不能小于护套外径的2倍，避免固定应力直接作用在弯角处加速护套老化。很多人做电气布线模型的时候，习惯把导线做成完全刚性的直杆，这完全不符合实际装配情况，这个模型在建模的时候就考虑了布线仿真的需求，弯角的形态是模拟实际走线时自然弯折的状态，没有生硬的折角，导入到装配体里做干涉检查的时候，能真实反映导线在设备内部的占用空间，不会出现模型里看着能装下，实际生产的时候导线因为自身硬度弯不过去的问题。另外要注意，这类导线的护套和内部线芯之间是有一定间隙的，不是完全贴合死的，建模的时候在护套内壁和线芯绝缘层之间留了微小的装配间隙，

　　要是做线束弯曲动画或者柔性仿真的时候，能更真实地模拟线芯在护套内部的相对位移，不会出现模型穿模的问题。在传感器接线场景里，这类双芯线一般用来传输开关量信号，对导线的弯折耐久性有一定要求，所以模型里的铜导体部分是按照多股铜丝绞合的导体形态做的端面示意，不是单根硬铜杆，这也符合实际信号传输用线的导体结构，多股绞合铜芯的耐弯折性能比单股硬线好很多，适合设备内部有小幅振动的布线场景。做结构设计的时候，不要觉得这类基础连接件不重要，很多设备后期出现的接触不良、绝缘破损、布线杂乱的问题，根源都是前期建模的时候没有把导线的实际形态、安装边界考虑清楚，要么是预留的走线空间不够，要么是剥头长度和端子不匹配，导致现场装配的时候工人随意剪线、剥头，留下质量隐患。这个模型的所有结构细节都是从实际生产和装配的角度出发还原的，不管是做设备的布线工艺仿真，还是做接线部位的结构设计校核，都能直接用，不需要再反复调整参数去匹配实际零件的尺寸。
