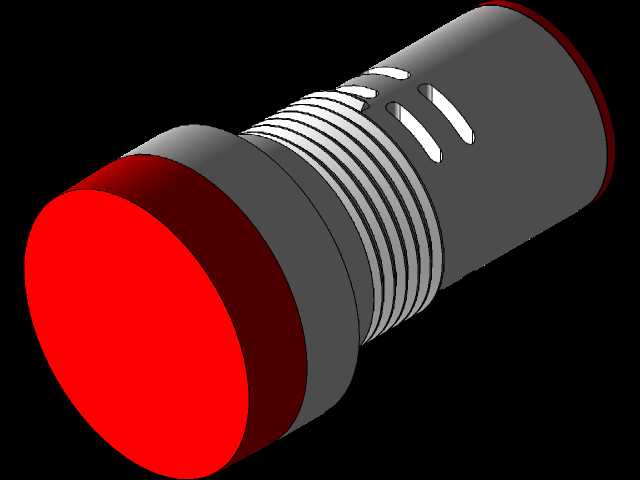

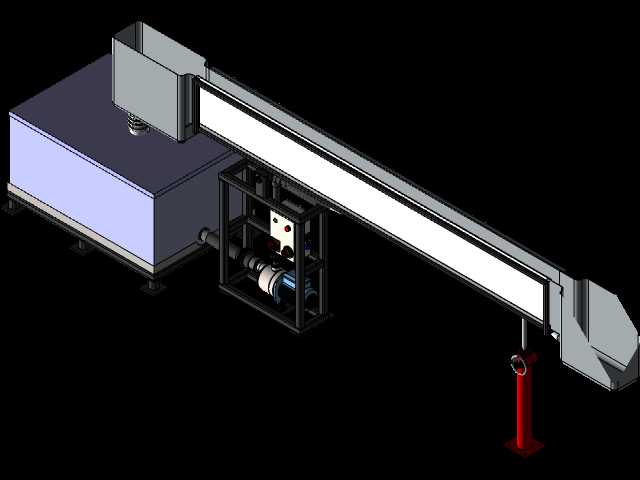

流体输送流道与储排水水槽结构设计

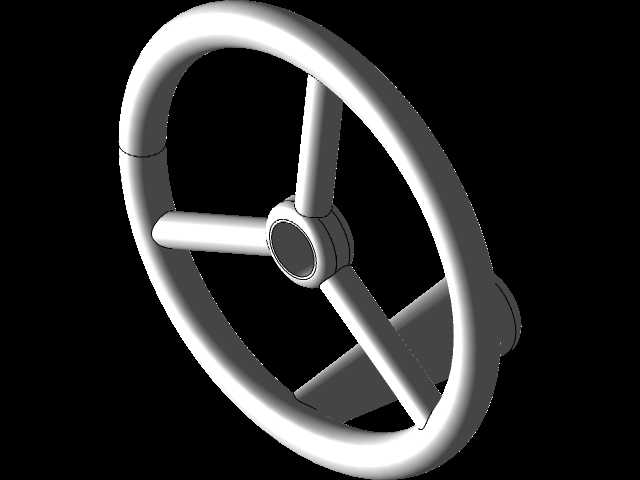

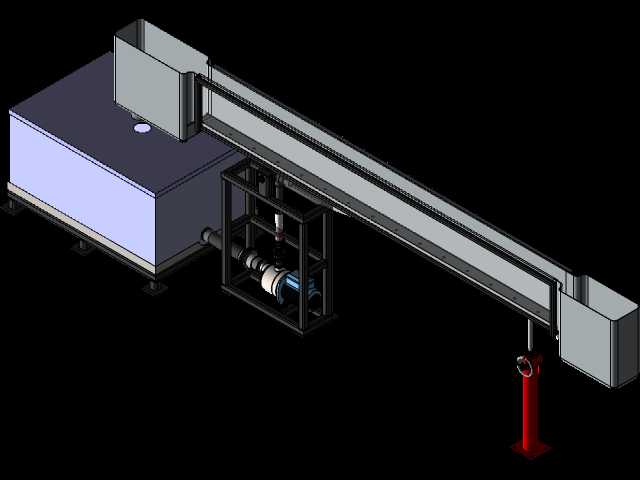

　　在流体测控相关的试验与生产场景中，流道与水槽的组合结构是介质导流、暂存、参数采集环节的核心载体，这类结构常配套各类流量、液位、水质类传感元件使用，承担介质路径引导、缓存缓冲、传感检测工位承载的作用，其结构合理性直接影响流体参数采集的准确性、介质输送的稳定性，以及整套流体回路的运行可靠性。从实际工程应用来看，这类结构可覆盖实验室流体特性测试台、小型工业循环水系统、传感元件标定试验台、环保水质在线监测点位等多个场景，不同场景下的结构细节会根据介质类型、流量范围、检测需求做针对性调整，但核心的功能逻辑保持一致。

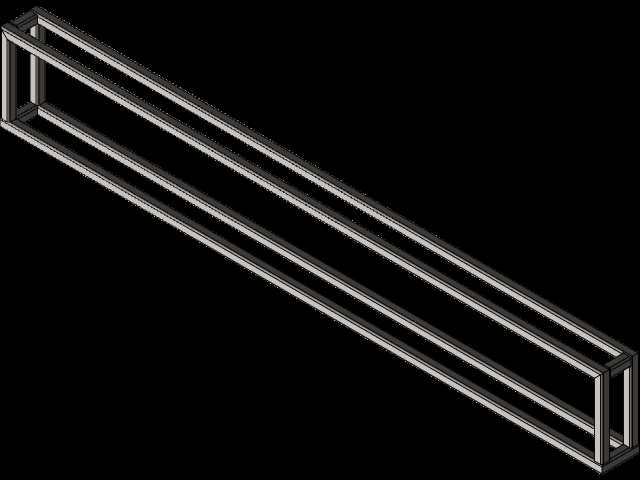

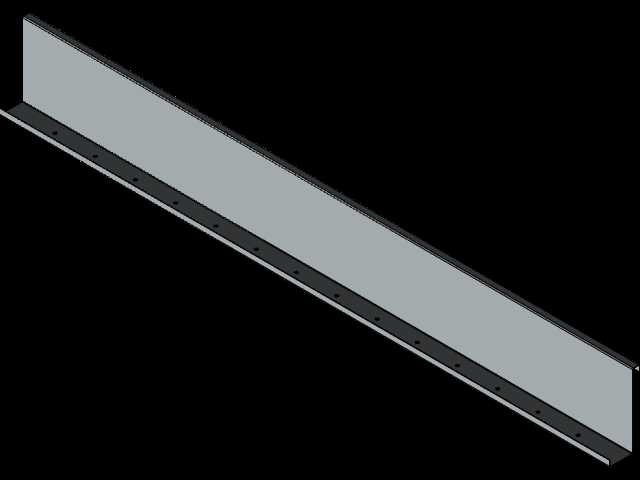

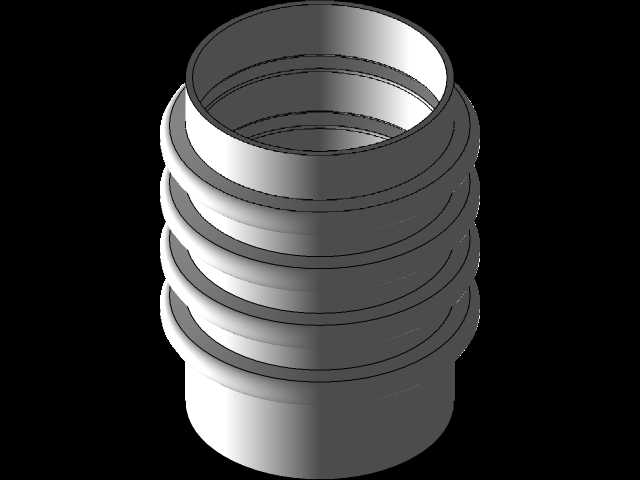

　　这套结构的设计思路始终围绕流体流动的平顺性、缓存容积的合理性、传感元件安装的兼容性三个核心维度展开。首先是流道部分的设计，流道的截面形态没有采用常规的等径直管结构，而是根据流体进入水槽前的流速变化做了渐变式截面调整，靠近进水端的流道截面收窄，用来提升初始流速避免介质内杂质沉积，靠近水槽衔接段的流道截面逐步放宽，降低流体进入水槽时的冲击，避免液面过度波动影响液位类传感元件的检测精度。流道与水槽的衔接位置做了圆弧过渡处理，没有采用直角对接结构，减少流体在转角位置的涡流产生，降低流阻的同时也避免长期运行下杂质在转角位置堆积堵塞。流道侧壁预留了多个标准化的安装接口，可根据实际检测需求加装压力传感探头、流量传感元件、温度检测探头，接口的密封面采用平面加密封圈槽的设计，保证不同压力工况下的密封可靠性，接口位置的排布避开了流体主流区，避免探头直接受高速流体冲击导致检测数据偏差或者探头磨损。

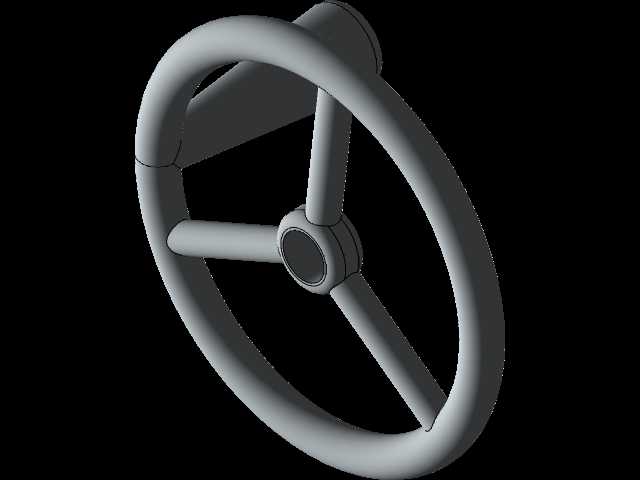

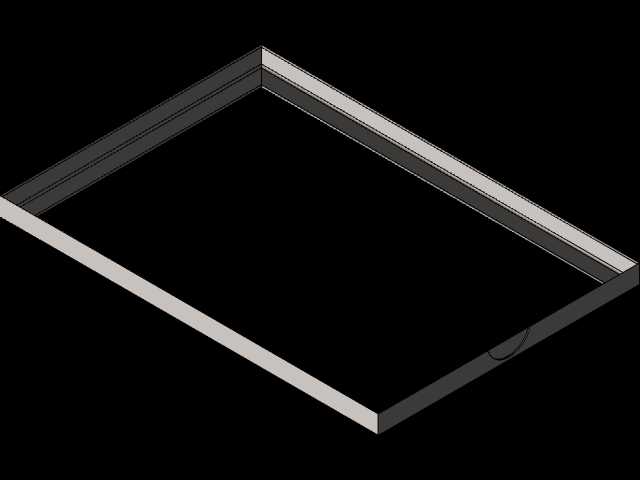

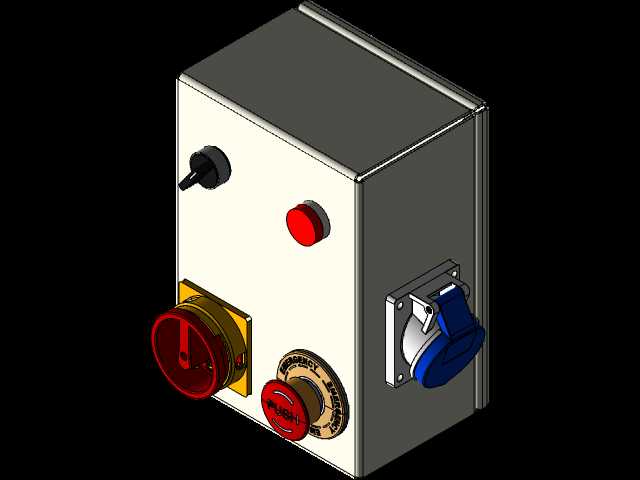

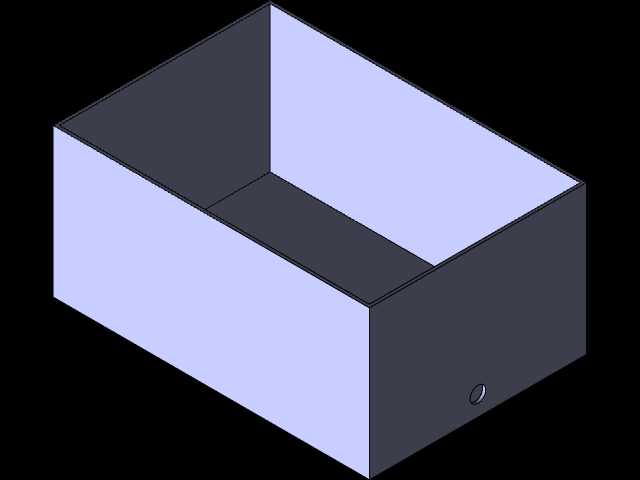

　　水槽部分的设计重点考虑缓存容积、液面稳定性以及排污维护的便利性。水槽的整体容积根据常规配套场景的流量范围做了匹配设计，既保证在瞬时流量波动时能有足够的缓存空间避免介质溢出，也不会因为容积过大导致介质滞留时间过长影响检测响应速度。水槽内部设置了两道导流隔板，隔板高度根据流道入口高度做了梯度设计，第一道隔板用来打散入口处的流体紊流，让介质在水槽内的流动更平缓，第二道隔板用来分隔缓存区与检测区，检测区的液面波动控制在极小范围内，保证液位、水质类传感元件的检测数据稳定。水槽底部设计了一定的倾斜坡度，坡度朝向排污口位置，长期运行产生的沉积杂质会顺着坡度汇集到排污口，方便定期维护清理，不需要拆解整套结构就能完成排污操作。水槽的顶部预留了盖板安装位，可根据使用场景选择加装密封盖板或者开放格栅，密封盖板适用于有挥发性介质、需要防尘的工况，开放格栅适用于需要观察液面状态、常压开放运行的场景。

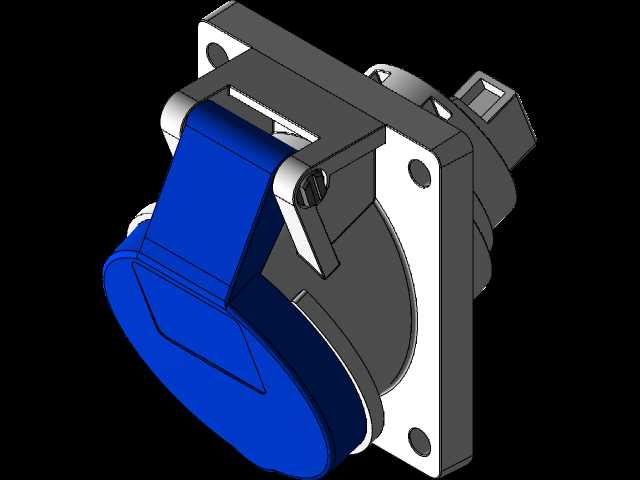

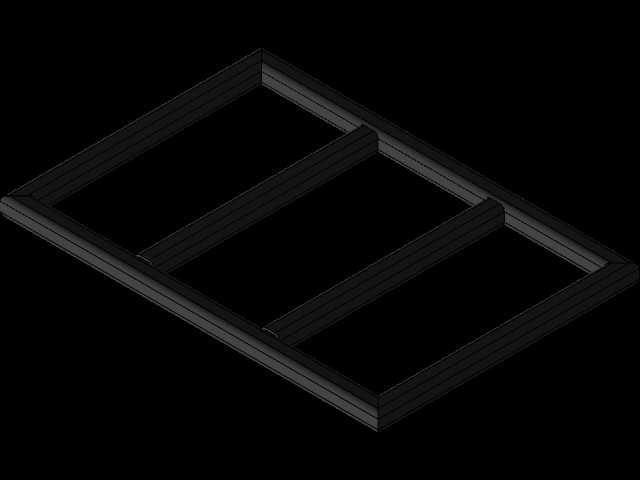

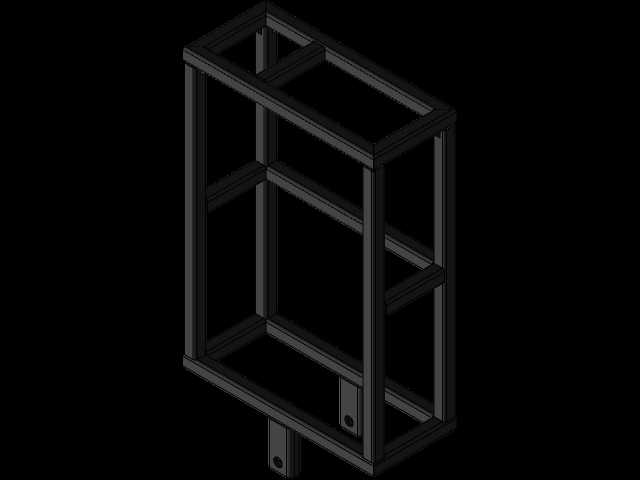

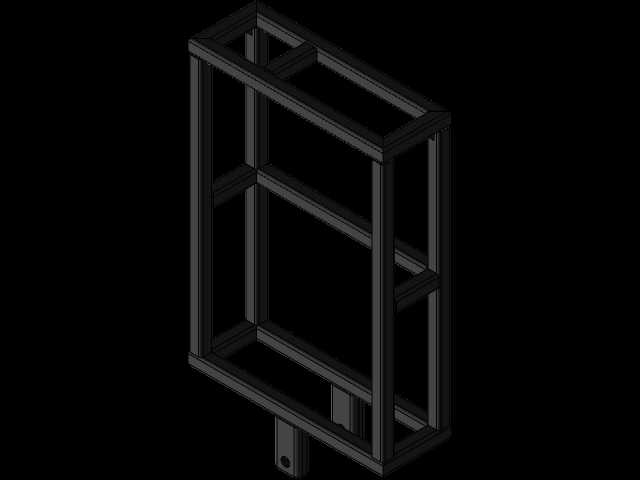

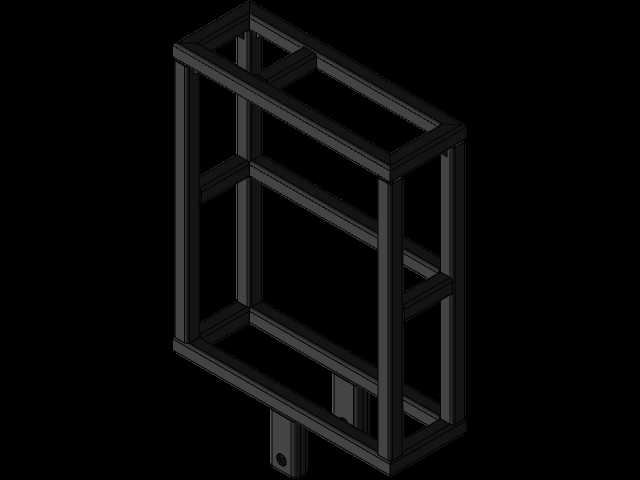

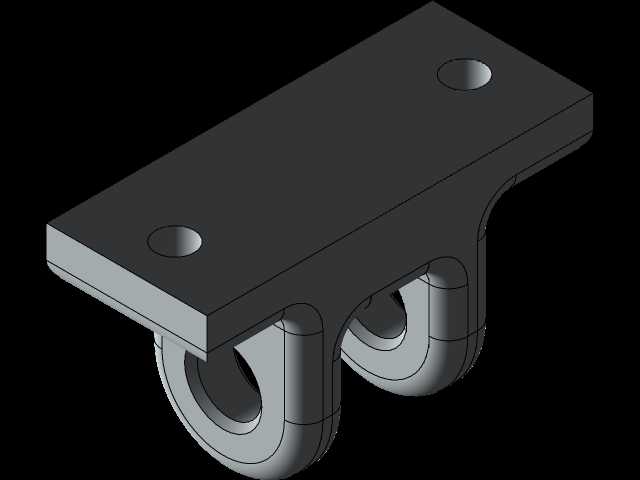

　　从安装边界来看，整套结构的底部设置了统一的安装基准面，基准面上预留了标准化的安装固定孔位，可直接固定在试验台台面或者设备支架上，安装孔位的间距适配常规的工业铝型材支架规格，不需要额外做转接件就能完成安装。流道的进出接口采用统一的管径规格，可直接对接标准规格的流体管路，减少现场安装的配管工作量。整套结构的外形尺寸做了紧凑化设计，在满足功能需求的前提下尽可能压缩占用空间，适合在集成化的流体检测设备、小型试验台架上安装使用，不会占用过多的设备内部空间。结构的壁厚根据常规使用的压力范围做了选型计算，既保证足够的结构强度承受流体压力与安装应力，也不会因为壁厚过大导致整体重量过重，增加安装与搬运的负担。

　　在实际使用过程中，这类流道与水槽的组合结构需要根据输送介质的特性选择对应的材质，比如输送普通清水的场景可选用常规的工程塑料或者不锈钢材质，输送有腐蚀性的化学介质则需要选用耐腐材质或者做对应的表面防腐处理，结构本身的连接位置都设计为可拆解结构，方便根据介质需求更换不同材质的密封件或者局部部件。流道与水槽的衔接位置采用法兰式连接，拆卸后可直接清理流道内部或者水槽内部的积垢，维护操作不需要复杂的专用工具，适合现场运维人员快速操作。另外，结构上的传感元件安装接口都做了通用化设计，兼容市面上多数常规规格的插入式传感元件，不需要额外做转接接头就能完成传感元件的安装更换，提升了整套结构的适配性，可在不同的流体检测场景下灵活调整配置，不需要重新设计加工整套结构。
