孔口自由射流实验教学演示装置结构

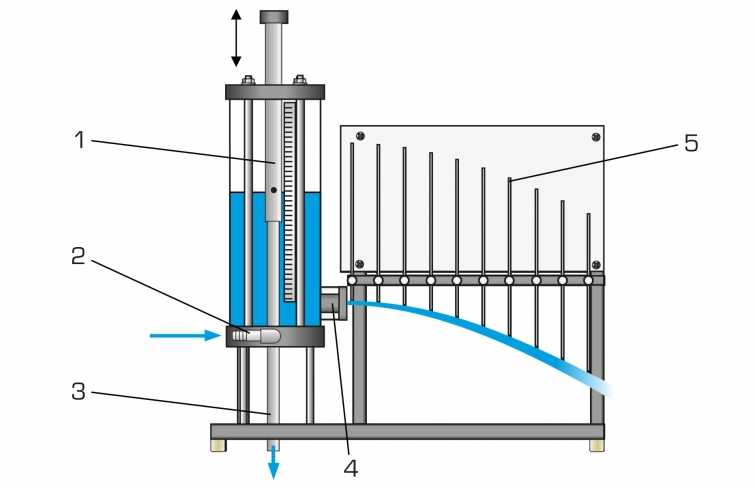

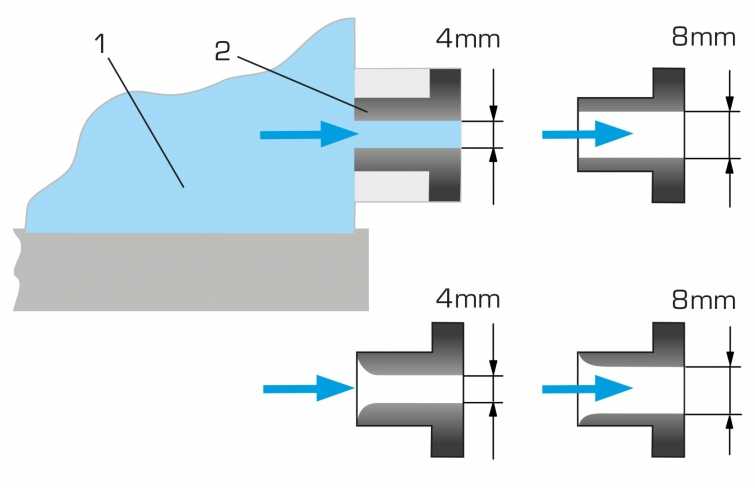

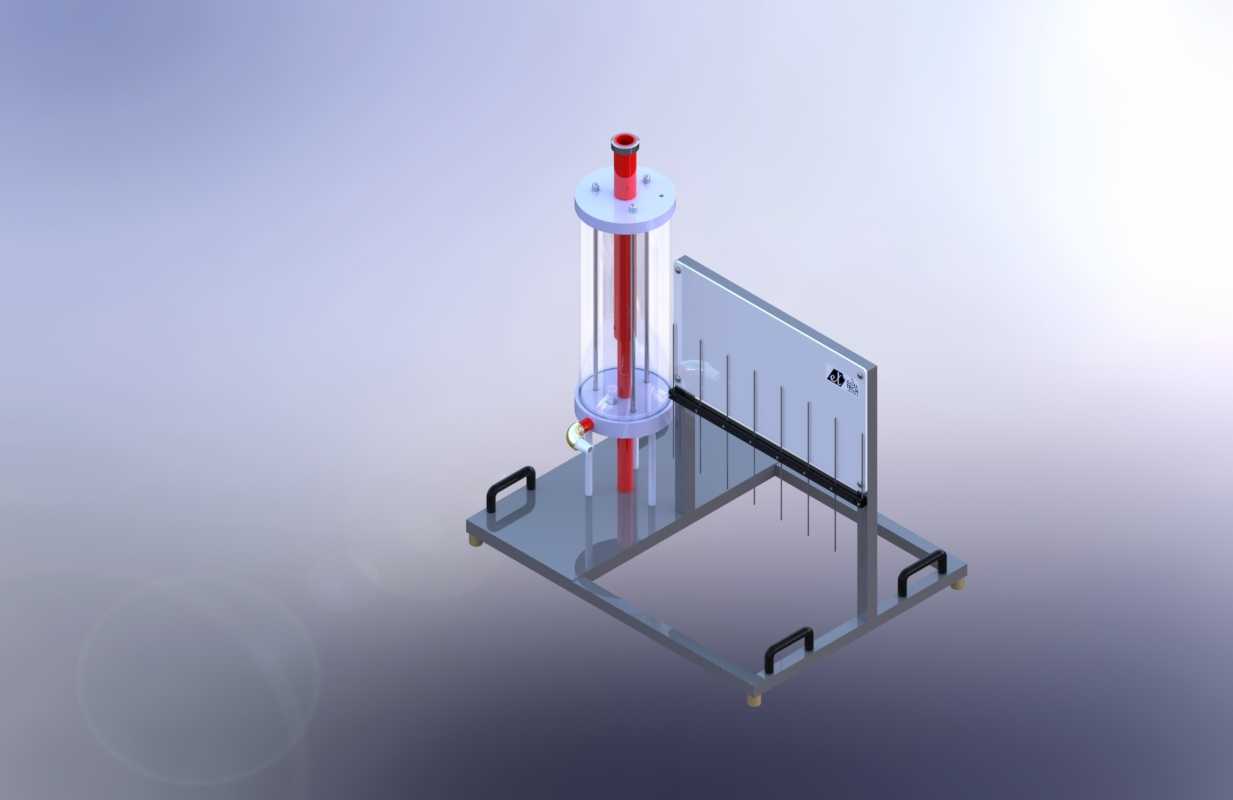

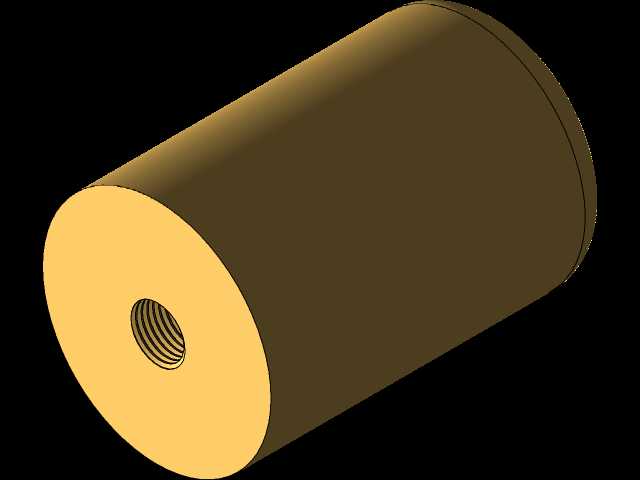

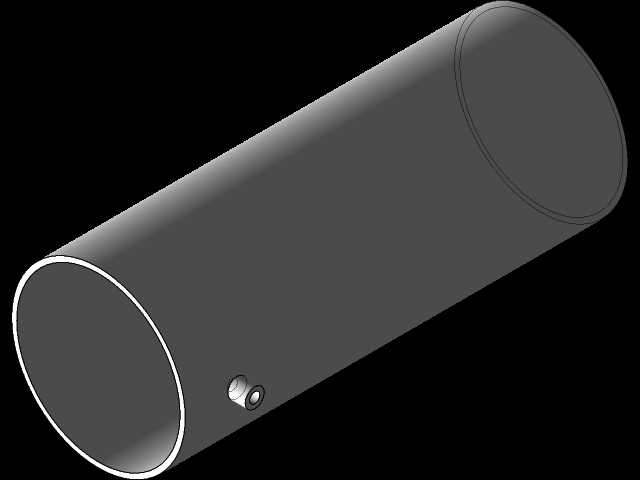

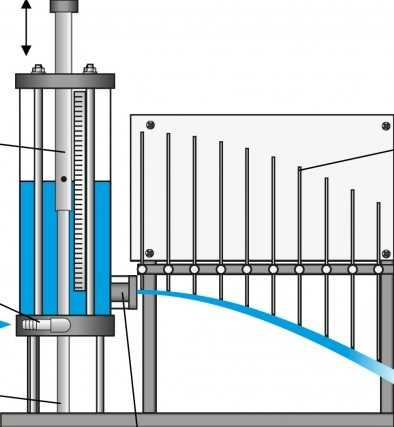

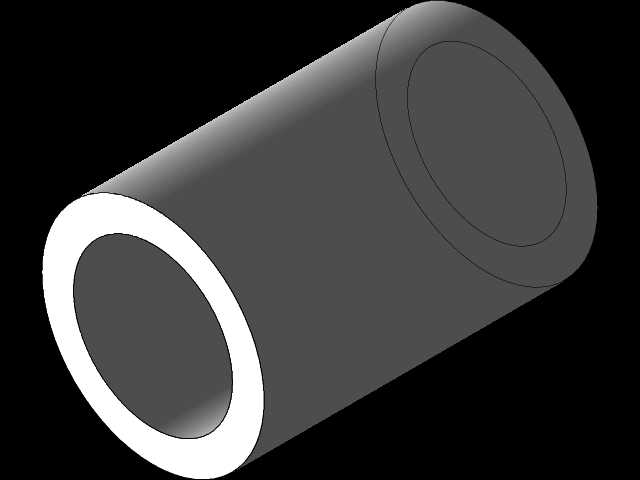

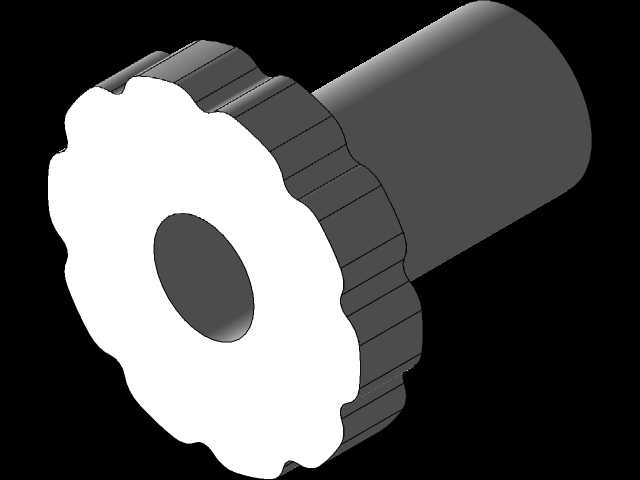

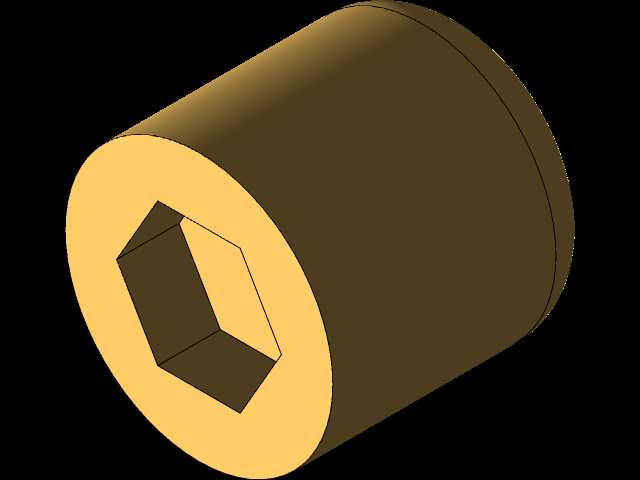

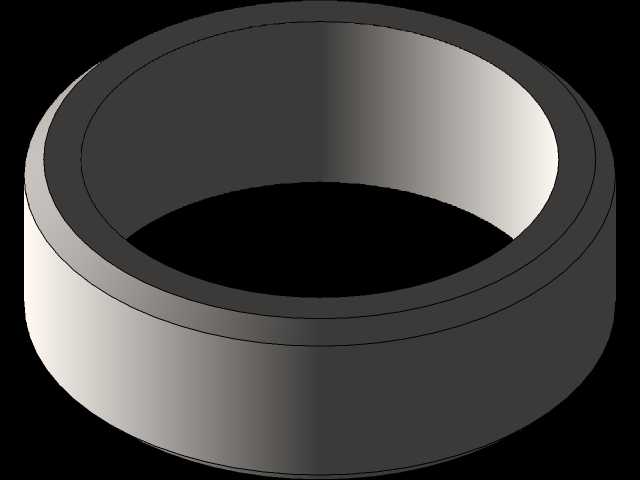

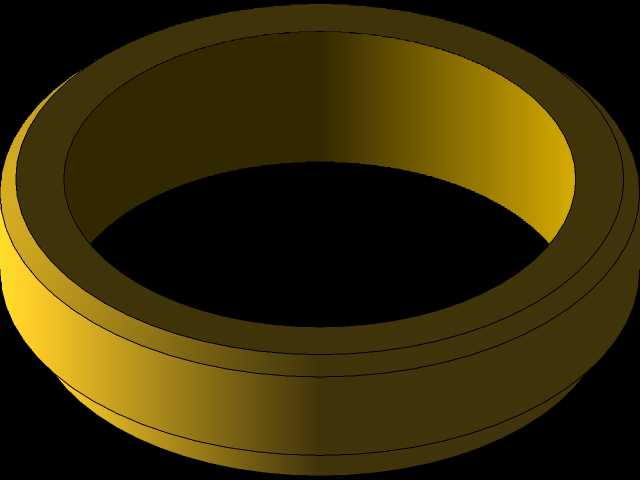

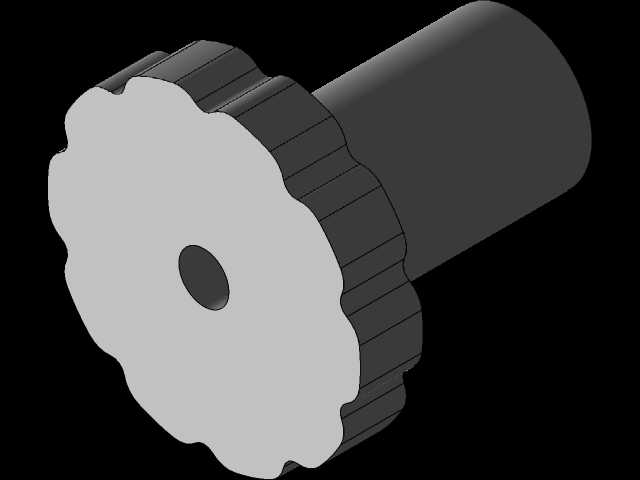

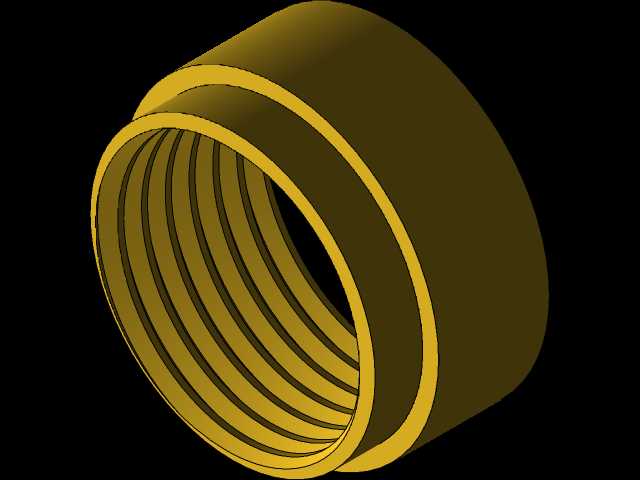

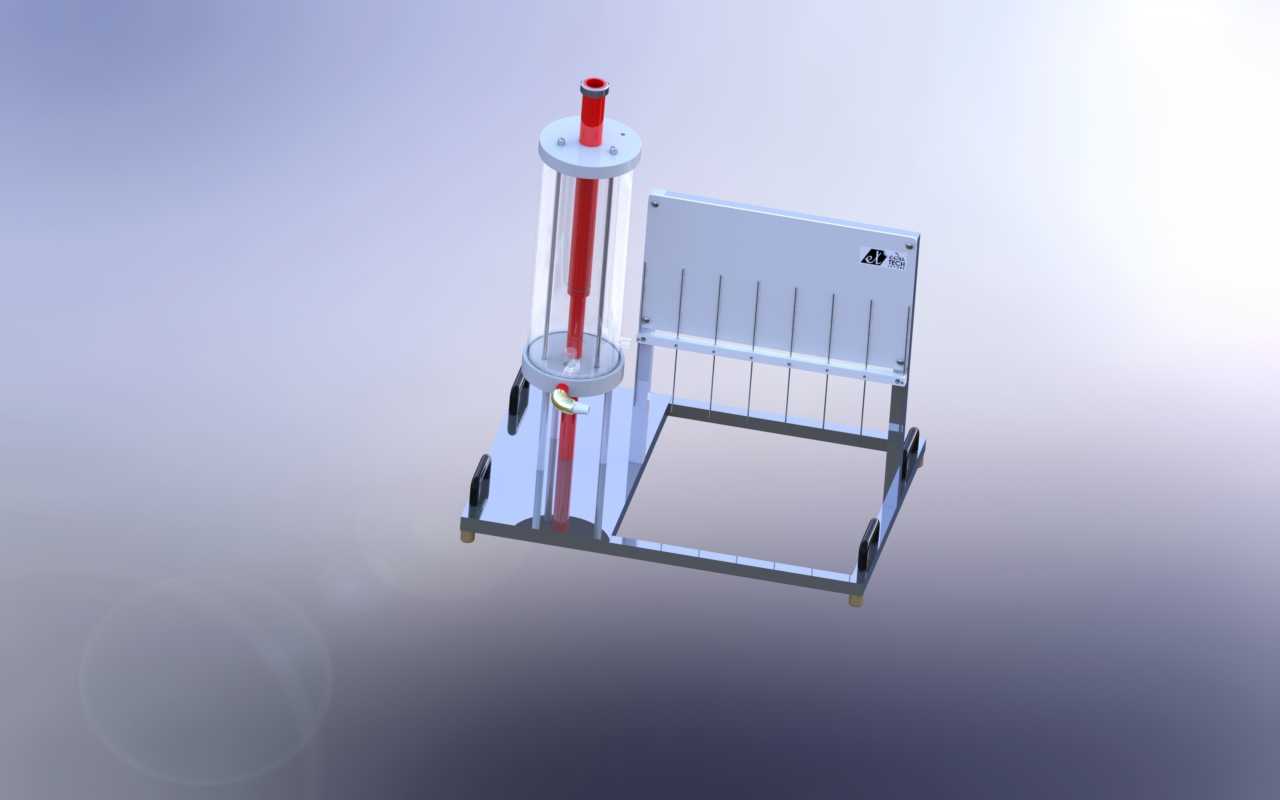

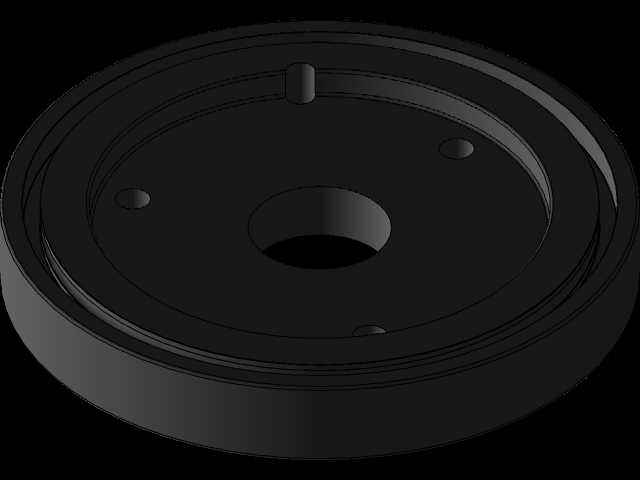

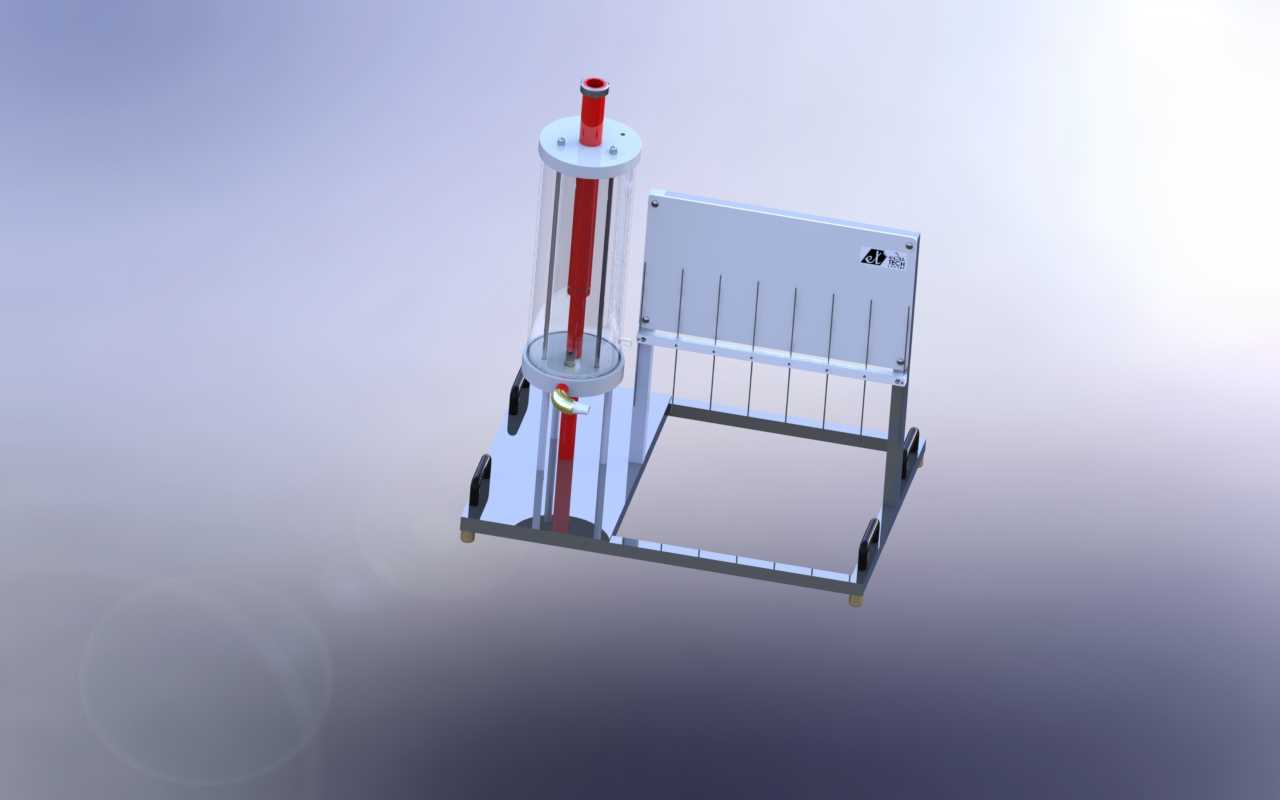

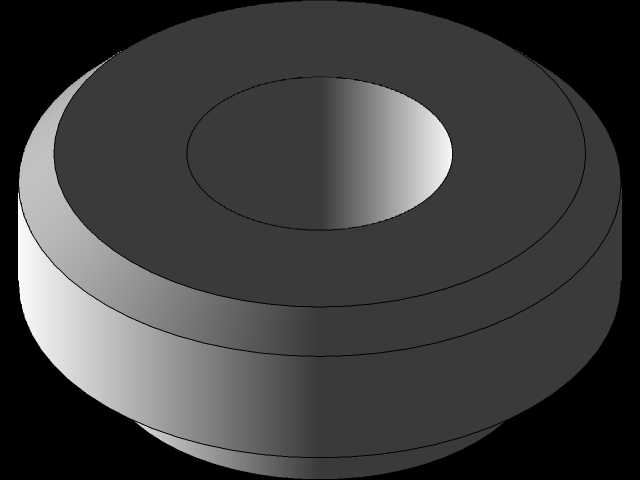

　　这套装置主要面向流体力学实验教学场景搭建，核心用途是直观演示不同液位水头下孔口出流的自由射流轨迹变化，同时可同步观测沿程测压管的液位分布规律，帮助学习者建立孔口出流公式、伯努利方程应用的具象认知，也可用于小型流体特性验证类的基础科研测试环节。装置左侧为恒压供水稳压筒结构，筒身采用透明可视材质设计，侧壁预留标尺刻度，可直接读取筒内实时液位高度，顶部设置可升降的调节杆结构，配合底部的进水、排水通路，能够灵活调整稳压筒内的恒定水头高度，满足不同出流工况的实验需求；稳压筒侧壁靠近底部位置开设标准孔口作为出流端，孔口入口做圆角过渡处理，避免锐边加工误差带来的出流系数偏差，保证射流形态的稳定性。稳压筒旁侧排布多根垂直安装的测压管，

　　测压管底部通过连通管路与孔口上游的稳压段相连，每根测压管对应不同的测压点位，可直接读取各点位的静压值，直观展示流体从稳压段到孔口出流前的压力变化过程。装置底部设置带刻度的水平安装基准台，台面上的长度刻度可直接对应射流轨迹的水平落点位置，配合垂直方向的高度标尺，能够快速测量不同水头下射流的水平射程、轨迹曲线参数，无需额外架设测量工具即可完成基础实验数据采集。从设计思路上看，整套结构优先保证观测便利性，所有涉及流体流动、液位变化的部位均采用透明材质制作，核心运动部件仅保留顶部的液位调节杆与底部的通断控制阀，结构精简无冗余部件，既降低了加工装配难度，也减少了额外结构对流体流态的干扰。安装边界方面，整套装置采用台式落地结构，

　　底部支撑脚做调平设计，可直接放置在常规实验台面上使用，无需额外固定安装；稳压筒与测压管组采用一体式框架连接，框架采用型材拼接结构，各部件的连接位置做密封处理，避免实验过程中出现渗漏问题，整体外形尺寸适配常规实验室的台面摆放空间，侧向预留的操作空间足够完成液位调节、孔口更换等常规操作。在实际使用过程中，通过顶部调节杆设定好稳压筒内的恒定液位后，流体从孔口水平射出形成自由射流，旁侧的测压管组会同步显示各点位的静压值，配合底部的刻度台可直接记录射流轨迹的坐标参数，既可以完成孔口出流系数的标定实验，也可演示不同水头下射流射程的变化规律，同时还能对比不同孔口形式对射流形态的影响，整套结构的流道设计做了稳流处理，稳压筒内设置整流结构，避免进水扰动导致筒内液位波动，保证实验过程中出流状态的稳定性，测压管的排布间距经过校准，可清晰展示沿程压力的梯度变化，避免因管距过近导致液位观测混淆。
