嵌入式壁装排气通风组件结构设计

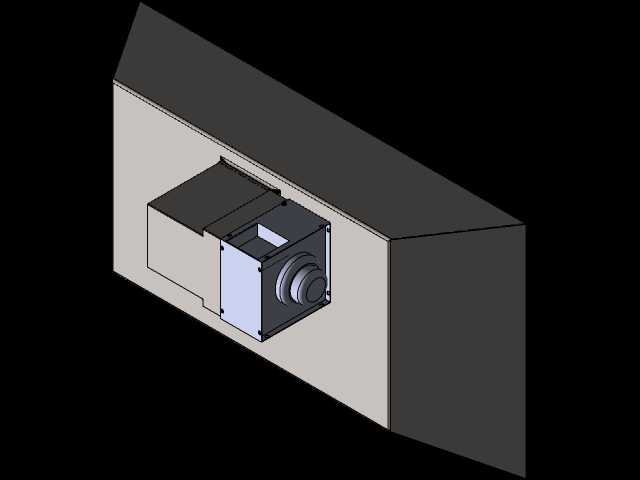

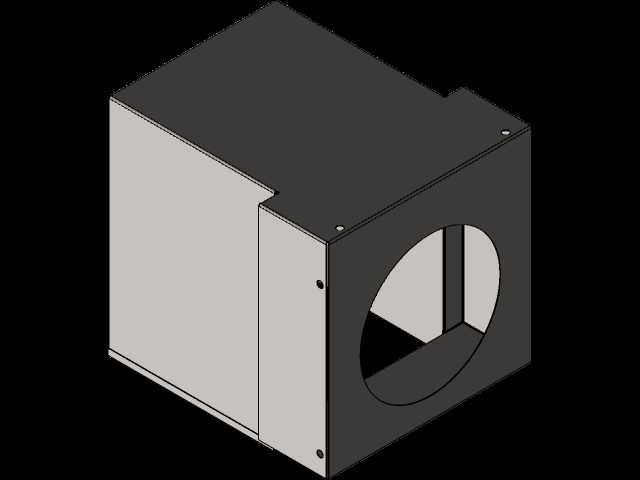

　　在工业控制机柜、密闭设备舱、小型集成化动力单元的通风散热场景中，这类嵌入式壁装排气组件是平衡舱内气压、带走元器件工作积热的核心配套部件，区别于民用场景的外露式排气装置，工业场景下的排气结构需要兼顾安装密封性、结构强度与气流导向效率，避免外部粉尘、飞溅液滴顺着排气路径倒灌进入设备内部，同时还要适配设备壁板的标准化开孔尺寸，减少现场安装的二次加工工作量。从结构设计逻辑来看，该组件采用分体式嵌套安装思路，主体基座为方形法兰结构，安装时可直接嵌入壁板预先开好的方孔内，法兰边与壁板外表面贴合，通过四角的安装孔位完成螺丝锁附，基座与壁板接触的位置预留了密封胶条安装槽，实际装配时可根据防护等级需求填充对应厚度的发泡密封胶条，

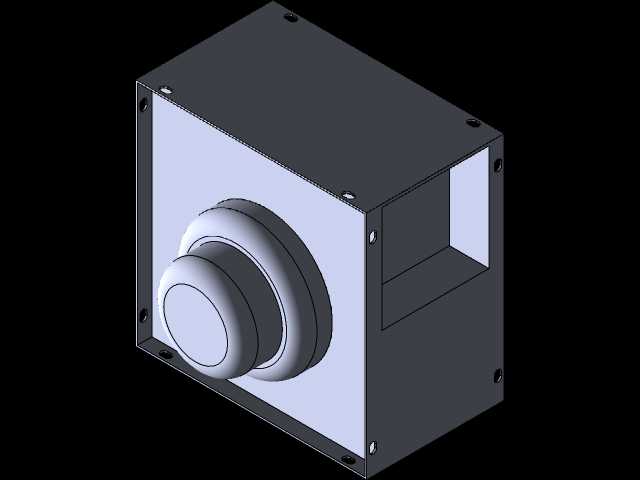

　　阻断缝隙处的无组织气流与杂质侵入路径。排气端的圆形接口为标准对接结构，可直接适配对应口径的通风软管，将舱内引出的热空气定向排放到指定区域，接口外侧设计了环形限位凸台，软管套接后可通过喉箍直接锁紧在凸台后侧，避免设备运行过程中软管受气流冲击或振动脱落。组件内部的流道做了渐扩式过渡处理，从舱内的方形进风口到外侧的圆形排风口，流道截面平滑过渡，没有直角突变结构，能够有效降低气流通过时的风阻与紊流噪声，这一点在对运行噪音有要求的实验室设备、精密检测仪器舱体设计中尤为重要，紊流带来的高频振动不仅会产生噪音，长期作用下还可能导致相邻的精密传感器出现测量精度偏移。从安装边界尺寸来看，方形基座的外轮廓尺寸适配常规1.5mm-2mm厚度的冷轧钢壁板，

　　嵌入深度控制在合理范围，不会过度占用舱体内部的元器件安装空间，进风口侧的方形罩体做了网格格栅加强结构，既可以阻挡大体积杂物被吸入排气通道，也能提升罩体自身的结构强度，避免安装或运维过程中受力变形导致风叶卡滞。在实际选型应用中，这类排气组件通常会和舱内的轴流风扇配合使用，风扇将舱内聚集的热空气吹向排气组件入口，通过定向流道排出舱外，形成稳定的舱内空气循环，设计时需要注意排气组件的通流截面积要匹配所选风扇的额定风量，通流面积过小会导致排风阻力陡增，风扇实际工作点偏移，散热效率下降，还会让风扇长期处于高背压工况，缩短使用寿命。不同于外露式的排气结构，这种嵌入式安装的组件外表面与设备壁板齐平，没有突出的结构件，在设备运输、

　　现场安装过程中不会因为磕碰导致排气结构损坏，外观整体性也更好，适配各类工业设备的一体化外观设计需求。结构细节上，基座与外侧排气接口的连接位置做了加强筋布局，四根对称分布的加强筋从法兰边一直延伸到圆形接口根部，提升了整个组件的抗扭强度，即使在软管拉扯、安装螺丝锁附力度过大的情况下，也不会出现接口断裂、基座变形的问题。进风口侧的格栅间距经过合理设计，既满足通流要求，也能防止运维过程中操作人员手指意外触碰内部旋转的风叶，满足基本的机械安全防护要求。在不同的应用场景下，这类组件还可以根据需求在流道内部加装过滤棉层，拦截排气中携带的少量粉尘，避免排出的气流对周边环境造成污染，过滤棉的安装位置预留了抽拉式槽位，不需要拆解整个排气组件就可以完成过滤棉的更换，降低后期运维的工作量。对于有防水需求的户外设备场景，还可以在排气接口外侧配套安装防雨弯头，配合组件自身的密封结构，能够满足IP54级别的防护要求，适应户外机柜、户外小型动力设备的通风排气需求。整个结构的建模过程严格遵循自上而下的装配设计逻辑，先确定壁板开孔的基准尺寸，再依次推导法兰边宽度、嵌入深度、接口直径的关联尺寸，所有配合尺寸都预留了合理的公差带，确保和标准件、配套软管、密封胶条的适配性，避免实际生产装配时出现干涉、装不上的问题。
