带过滤组件的排水渗滤处理装置结构设计

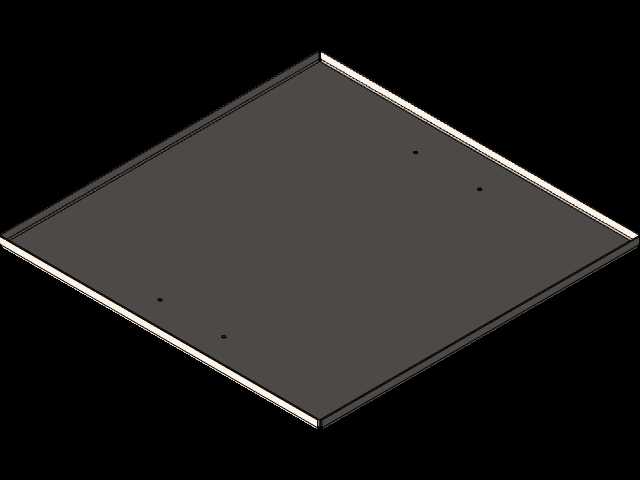

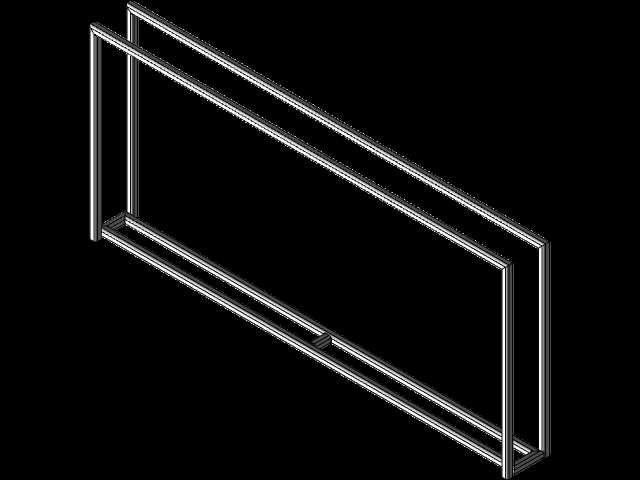

　　这套排水渗滤装置的三维结构，主要面向厂区初期雨水收集、小型场地地表径流渗排、工业作业区积液导排这类场景做适配，区别于常规直排式排水结构，它把渗滤、导流、动力提升几个功能模块整合在同一机架上，能在不外接大型处理单元的前提下，完成含细小杂质的水体初步过滤与定向输送。从结构布局来看，整套装置采用立式框架做承载，后侧的多孔板组件是渗滤面的核心支撑，表面均匀排布的通孔既可以承托渗滤介质，也能让透过滤层的水体快速汇入下部集水腔，避免滤层表面积水形成壅水。设计时特意把渗滤面设置成带一定倾角的安装形式，不是垂直或水平布置，这样落在滤面的大颗粒杂物能顺着倾角滑落到集渣区域，不会完全封堵滤孔，延长人工清理的间隔周期，实际现场使用时，这个倾角可以根据安装场地的杂物类型做小范围调整，三维模型里预留了铰接调节的安装位，不用重新加工连接件就能完成角度微调。

　　动力输送部分采用卧式泵体直连的结构，泵体入口直接对接集水腔的低位出口，省去了中间过长的连接管路，减少管路沿程阻力损失，泵体和机架之间设置了减震垫安装位，运行时的震动不会直接传导到渗滤面板，避免滤层因为长期震动出现介质移位、过滤精度下降的问题。前端的三角型导流结构是容易被忽略的设计点，它正对渗滤面的出水侧，能把透过滤层的水流打散，避免集中水流直接冲击泵体入口形成涡流，减少气蚀对泵叶轮的损耗，同时这个三角结构本身是可拆卸式设计，表面可以根据处理水质的不同，加装不同孔径的辅助滤网，做二级粗滤，拦截透过滤层的大粒径杂质。

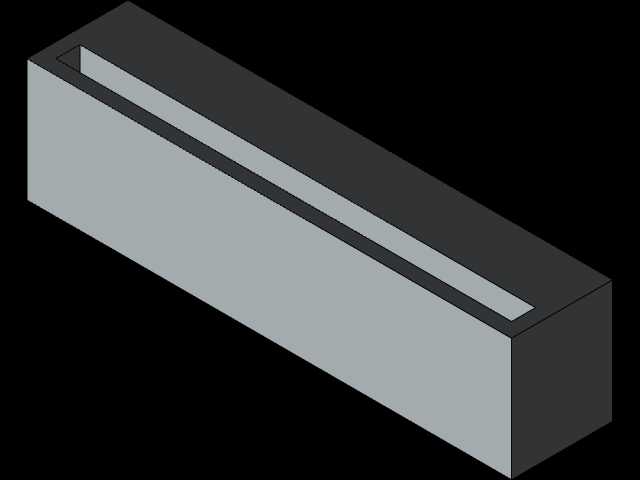

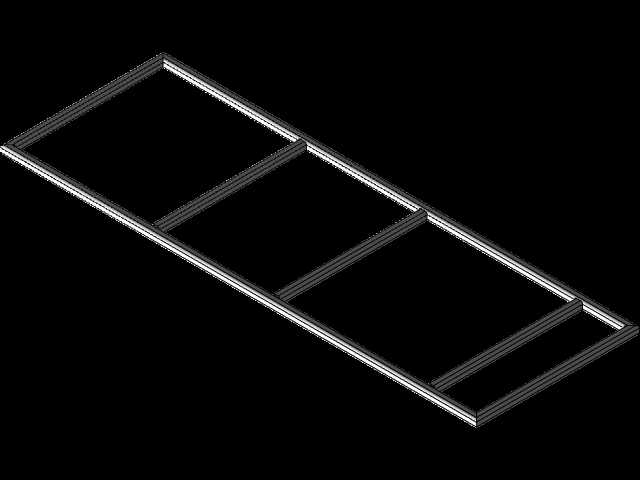

　　安装边界方面，整套装置的机架底部预留了脚轮安装位和固定地脚两种安装接口，如果是临时作业场地的排水需求，可以装脚轮做移动使用，推到积液点附近就能开机作业；如果是固定点位的长期排水，比如车间冲洗水收集点、露天堆场的径流收集点，可以直接拆掉脚轮，用地脚螺栓把机架固定在混凝土基础上，整体外接尺寸控制在常规人行通道的宽度范围内，不会占用过多的场地通行空间，管路接口全部采用标准法兰连接，和现场常规的排水管路能直接对接，不用单独做转接头加工。

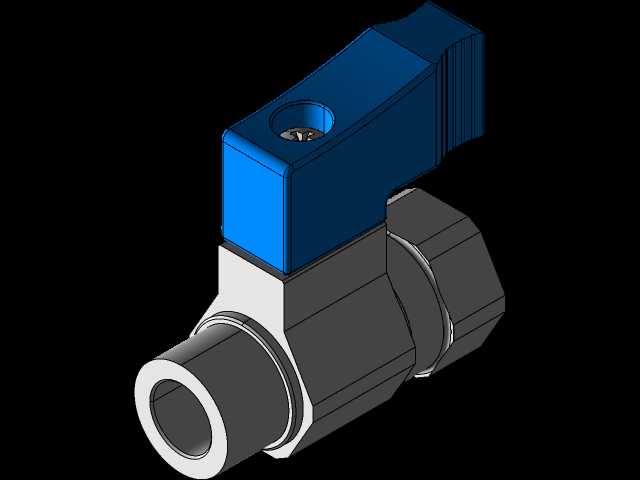

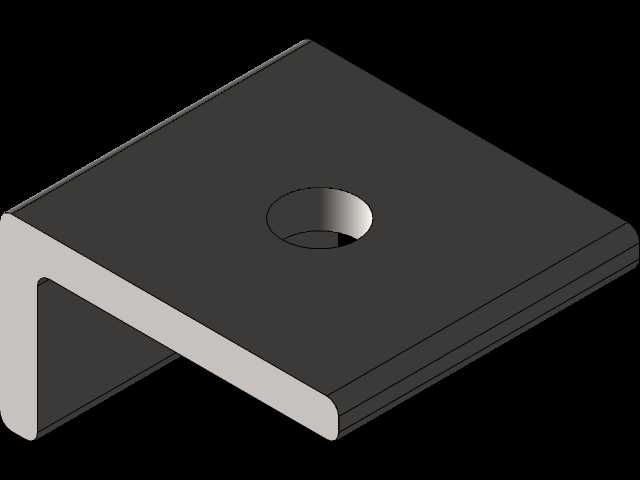

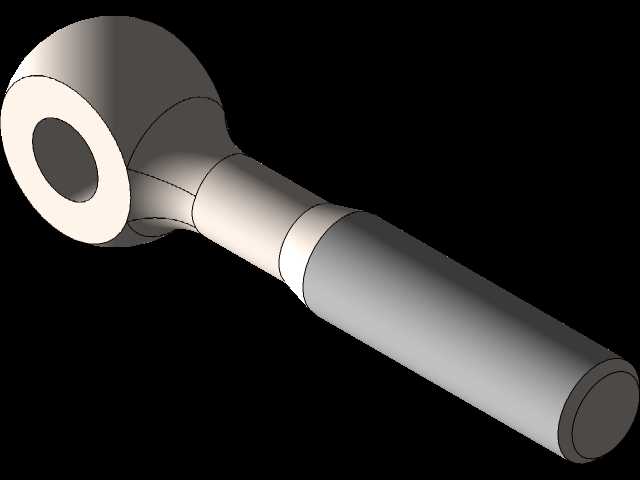

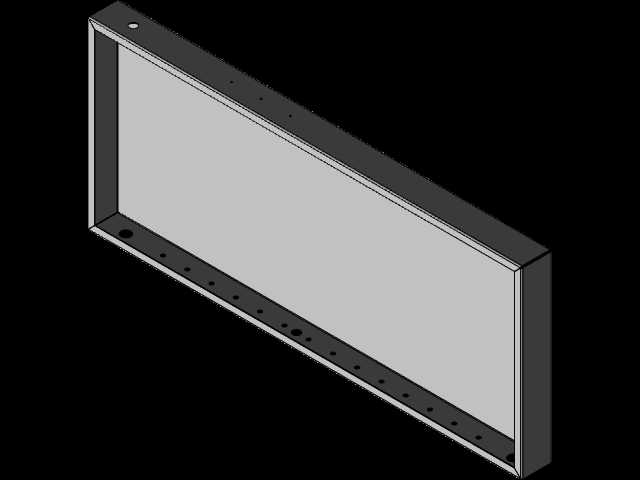

　　结构细节上，所有和水体接触的构件都做了圆角过渡处理，没有直角积渣的死角，日常维护时用高压水冲洗就能把附着在腔体内的泥沙冲干净，不需要拆解太多构件；渗滤面板的固定采用快拆压条结构，更换滤层或者清理面板背面的时候，不用把整个框架拆开，松开压条的紧固螺丝就能取下滤板，单人就能完成日常维护操作。机架的型材选型考虑了户外使用的承重需求，整体承重冗余量留了1.5倍，就算滤层因为杂物堵塞形成满水负载，机架也不会出现变形失稳的问题，侧面预留的管卡位置可以固定外接的冲洗管路或者电缆走线，让现场布线更规整，不会出现管线拖拽的安全隐患。

　　实际使用时，水体先接触带倾角的渗滤面板，大颗粒杂物被拦截在滤面外侧顺着斜面滑落，透过滤层的水进入集水腔，经过三角导流结构的稳流后，被泵体加压输送到指定的排水管网或者后续处理单元，整个过程不需要人工频繁干预，只有当滤面杂物积累到一定厚度的时候，做定期清理即可。和传统的砖砌渗水池比，这种集成式的结构不需要现场做浇筑施工，运到现场接好管路和电源就能投入使用，搬迁或者调整点位的时候也能整体转运，不会出现土建结构报废的问题，适合用在临时施工场地、小型工业厂区、户外作业点这类没有完善排水管网的区域，也可以作为大型排水系统的前端预处理单元，拦截大颗粒杂质，保护后续的排水泵和管路不会被杂物堵塞。
