带数字接口连续光束检测校准装置结构

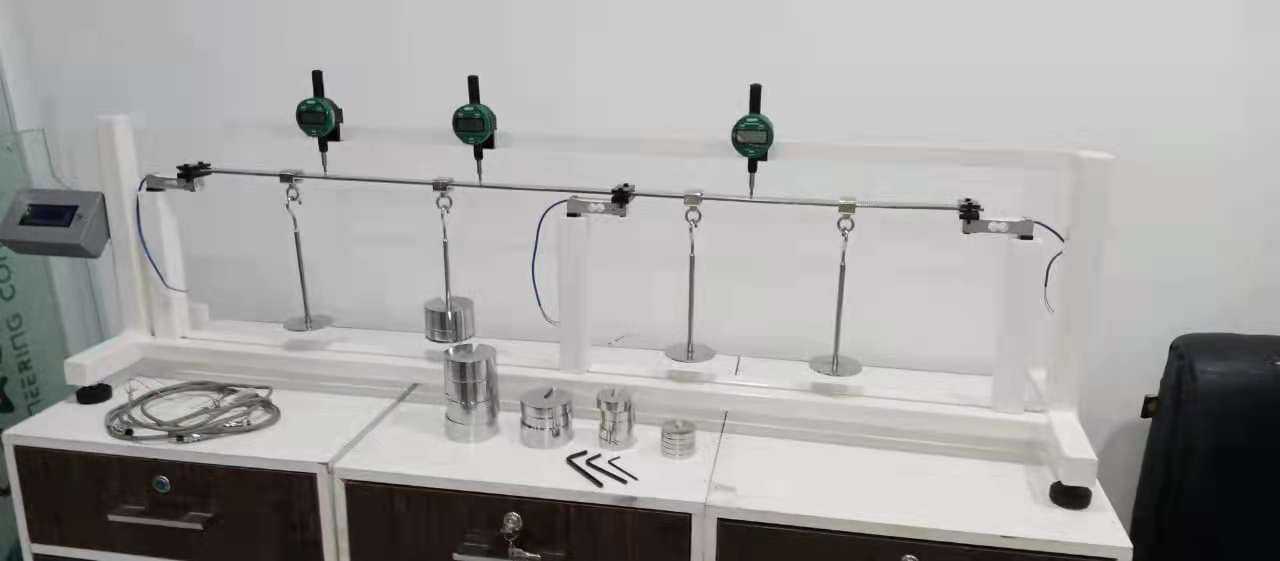

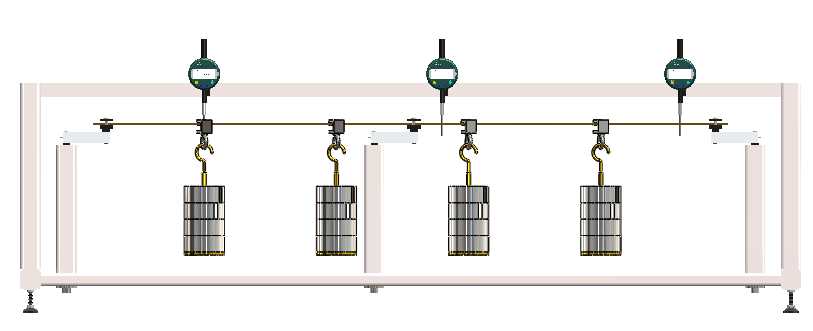

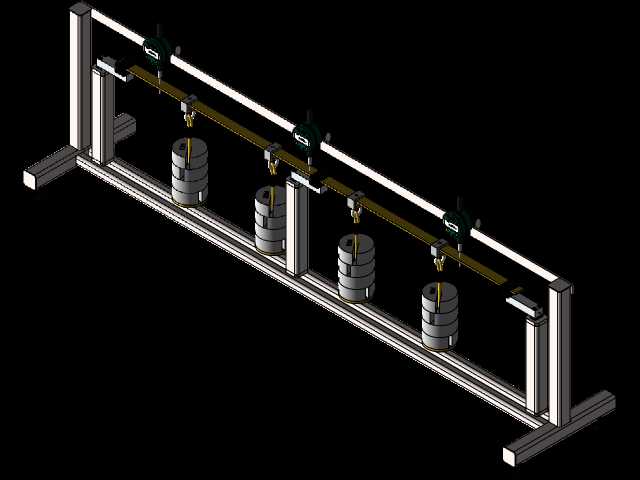

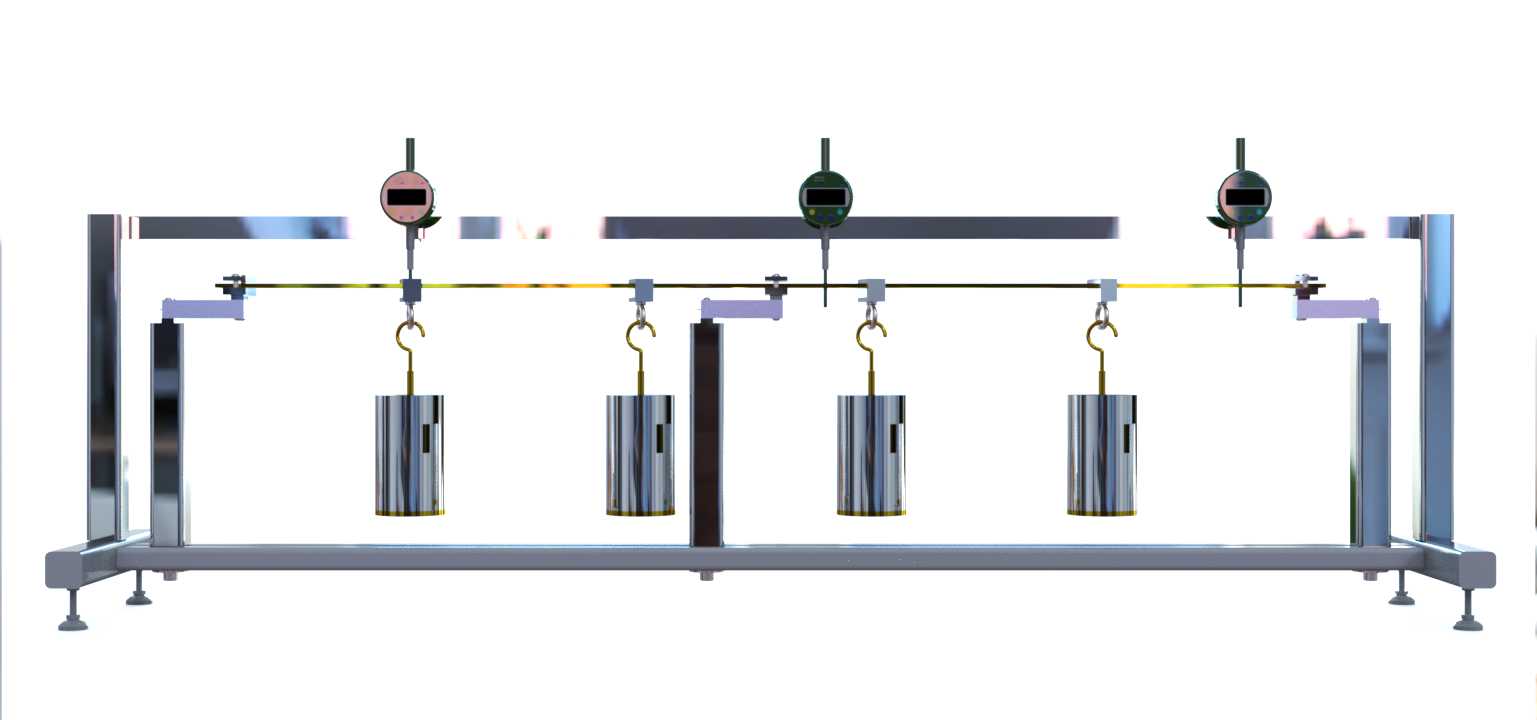

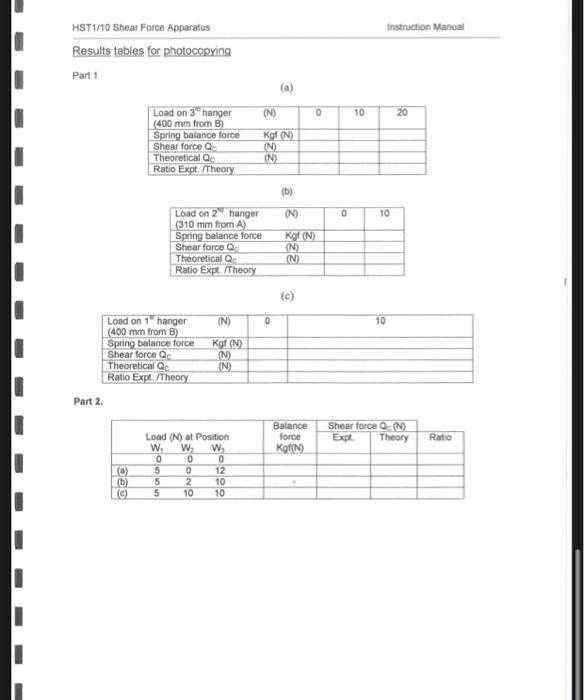

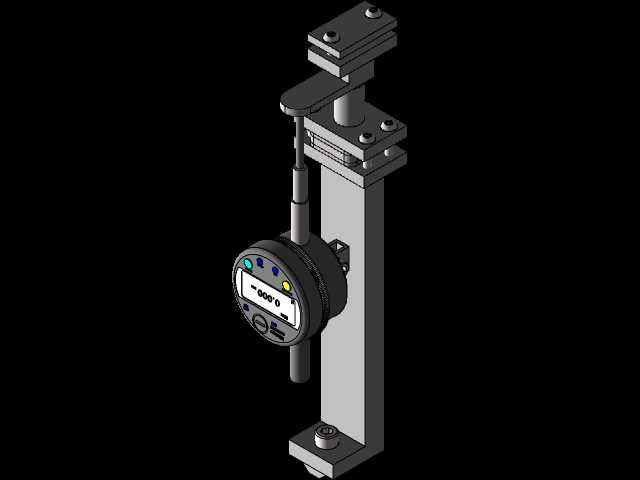

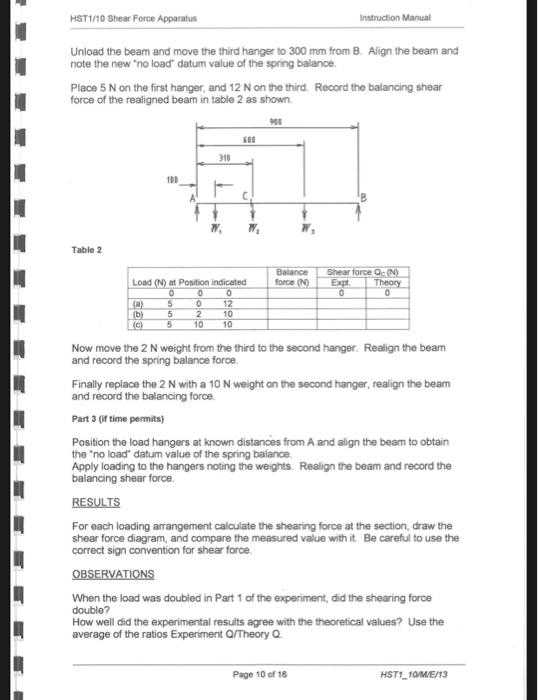

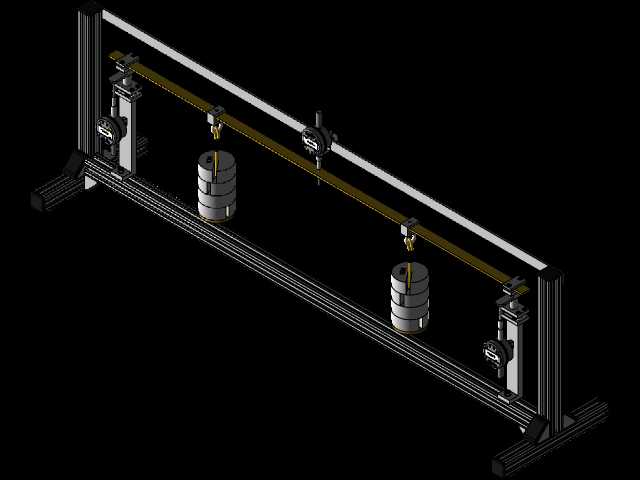

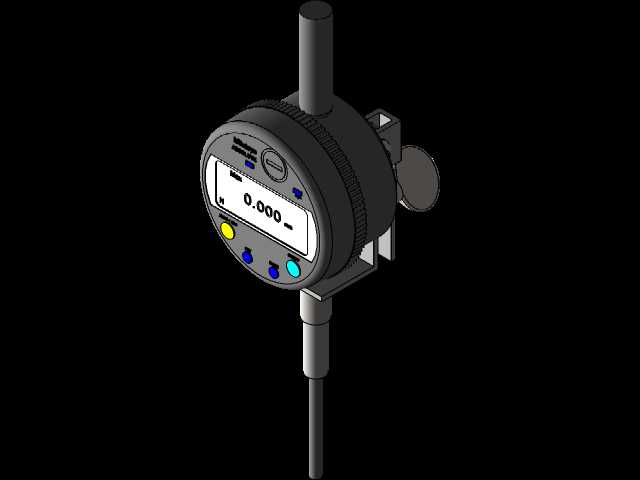

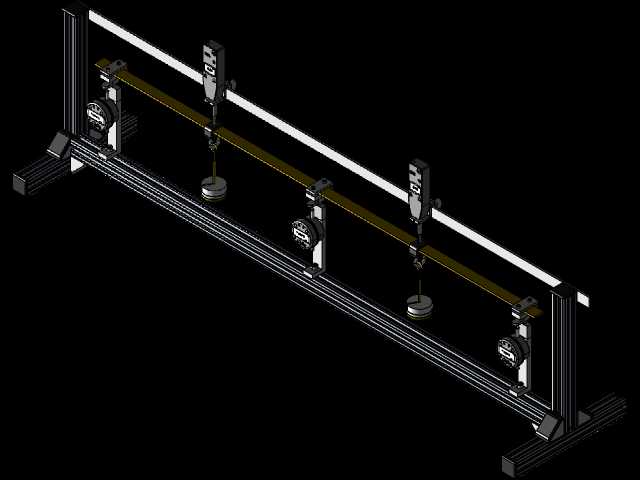

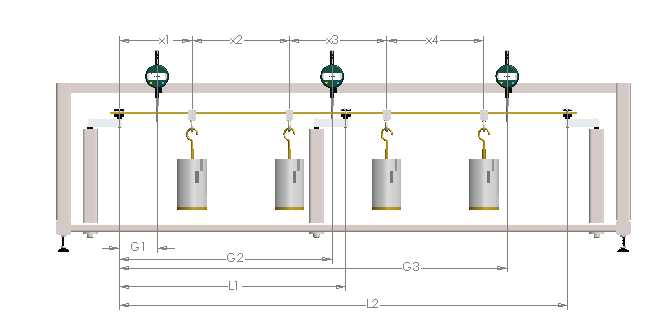

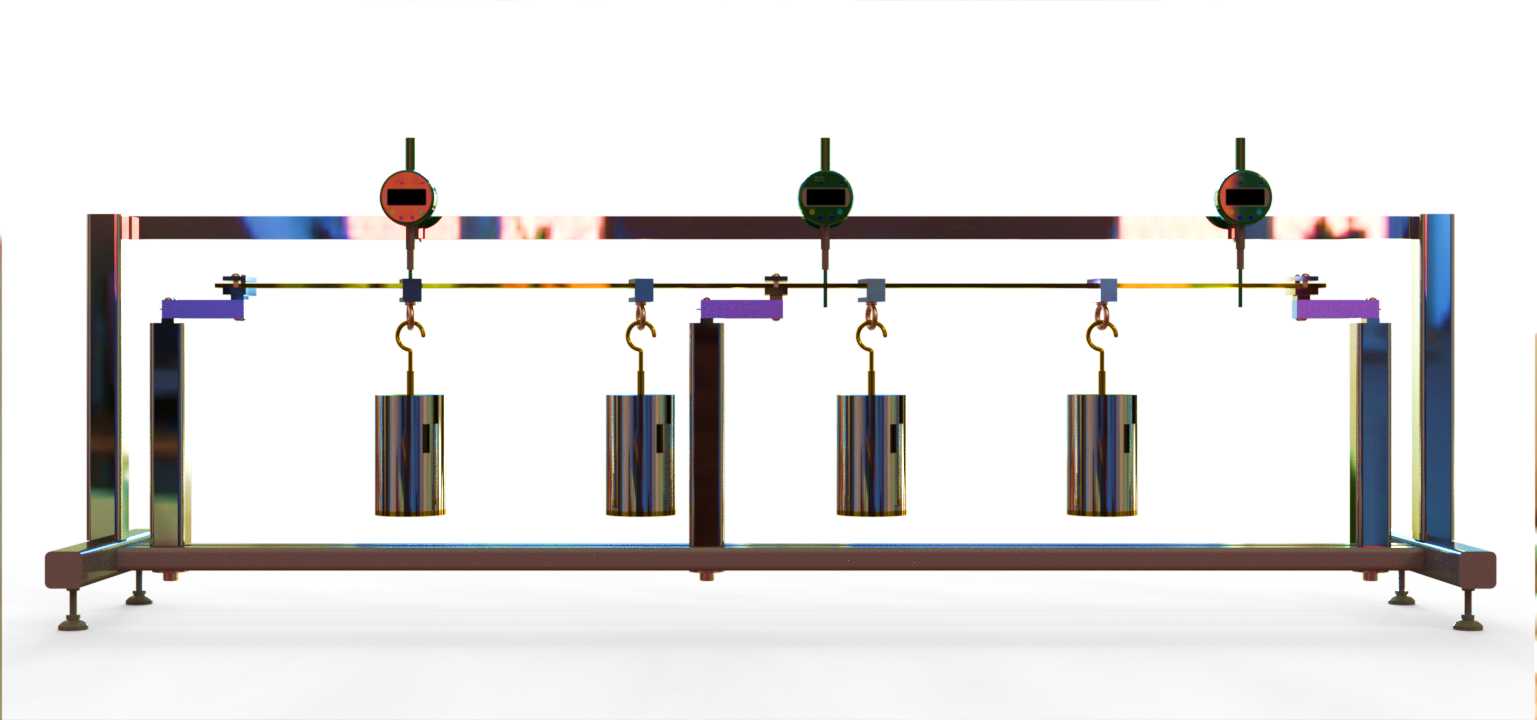

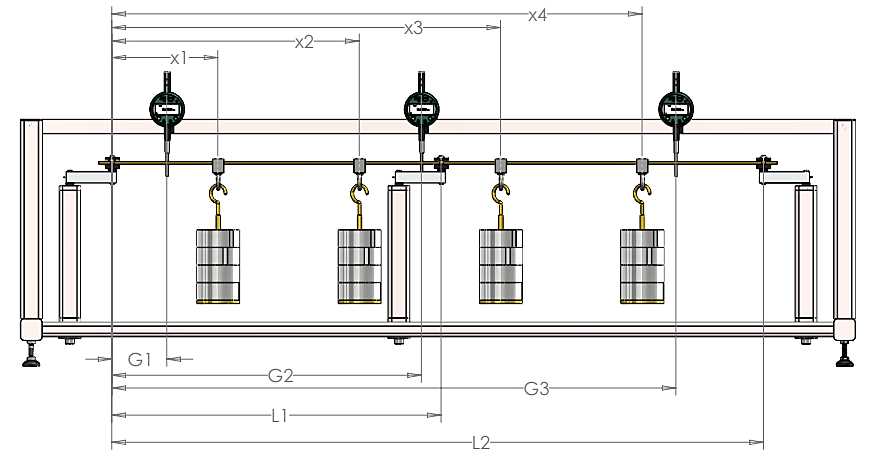

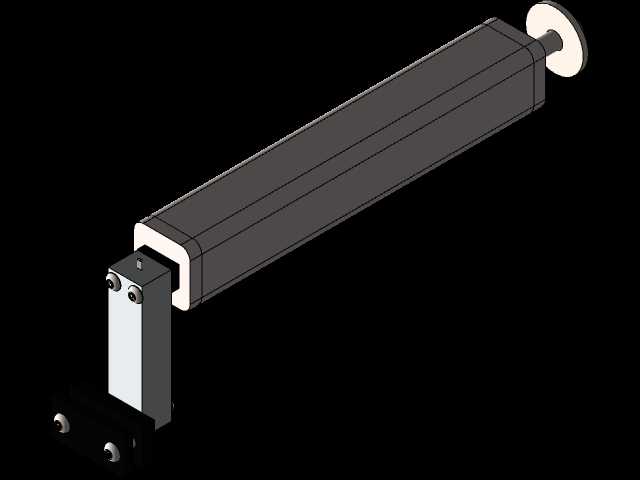

　　这套装置主要面向精密光学元件、细长传动杆件的形位公差连续检测场景，在光学装调车间、精密轴类零件质检工位都能见到这类结构的应用，核心是通过连续光束基准配合多点位移采集，完成被测件在加载状态下的挠度、直线度偏差的连续采集，替代传统单点逐次测量的低效方案。从结构布局来看，整体采用门式框架作为承载主体，框架底部配置可调支脚，可在不平整的车间地坪上快速调平，保证基准光束的水平度不受安装基面影响，框架的横梁上预留了多组T型槽安装位，可根据被测件的长度灵活调整各检测单元、吊挂加载单元的间距，适配不同长度规格的被测对象。装置顶部等距布置的数显位移采集单元，通过快装夹头固定在横梁导轨上，测头垂直向下抵靠在被测件上表面，每个采集单元都带有数字输出接口，

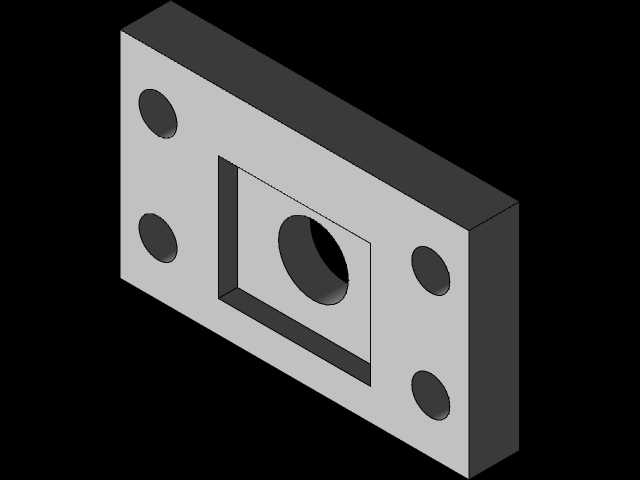

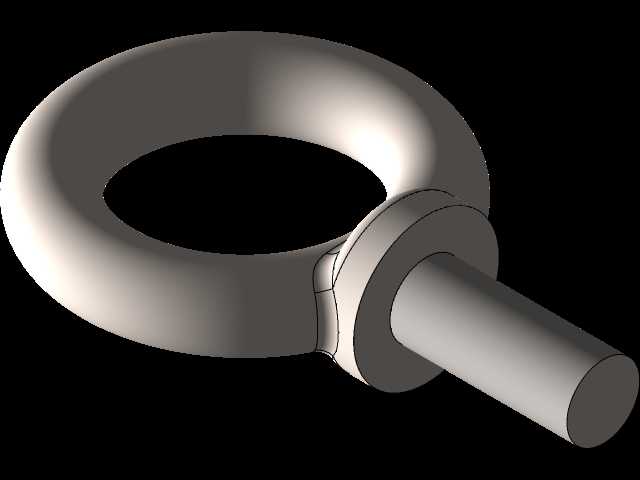

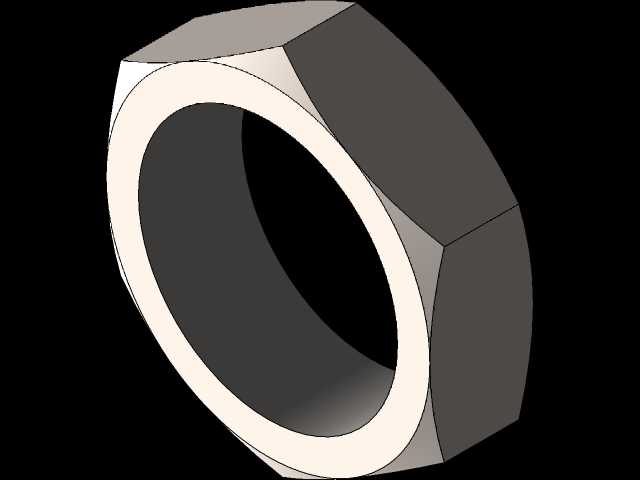

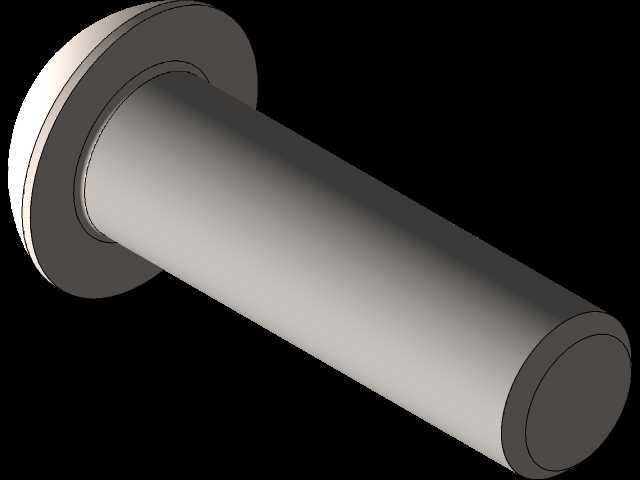

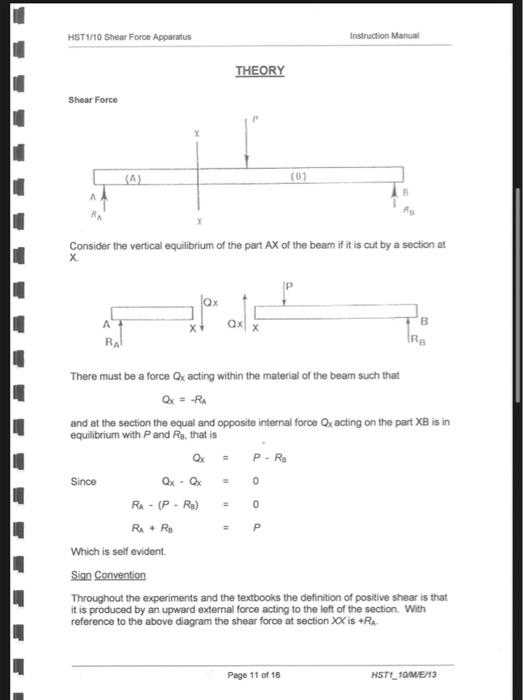

　　可直接将位移数据传输到上位机，无需人工逐个读数记录，避免了人工读数带来的视差误差。被测件的装夹采用两端简支的定位结构，支撑座带有V型定位槽，可快速对圆柱类杆件、条状光学镜架实现同轴定位，支撑座侧面带有锁紧顶丝，装拆操作无需额外工具，适合批量检测场景下的快速换件。吊挂加载单元均匀分布在两个支撑点之间，每个吊挂点通过柔性吊带连接标准配重块，可根据检测需求增减配重数量，模拟被测件在实际工作状态下的均布载荷或集中载荷工况，加载过程中不会对被测件产生附加的横向作用力，保证加载力线始终垂直向下，避免侧向力干扰检测结果。连续光束发射与接收单元分别布置在框架的两端，发射端发出的准直光束沿平行于被测件轴线的方向传播，作为直线度检测的基准，

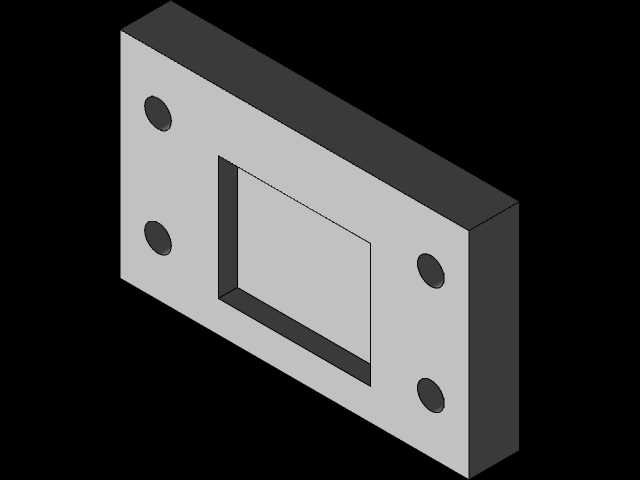

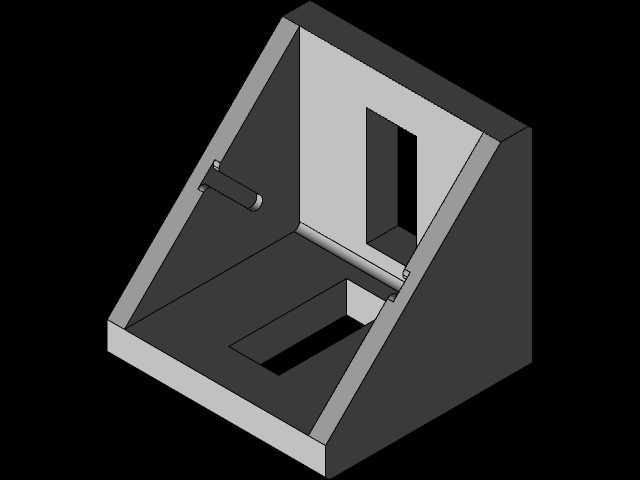

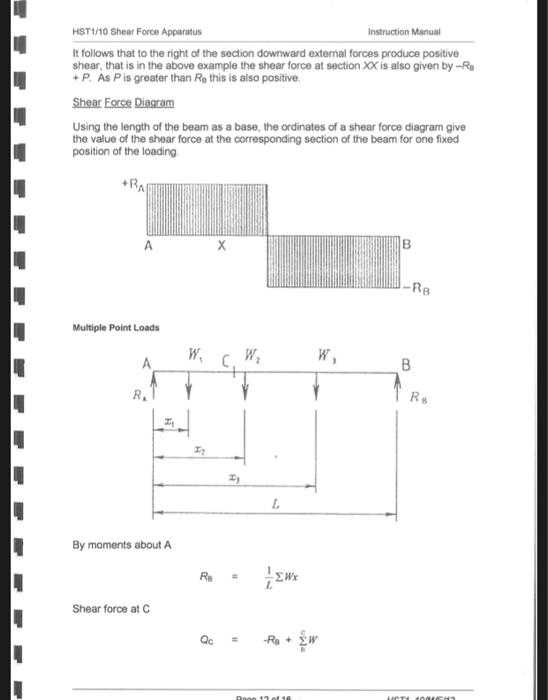

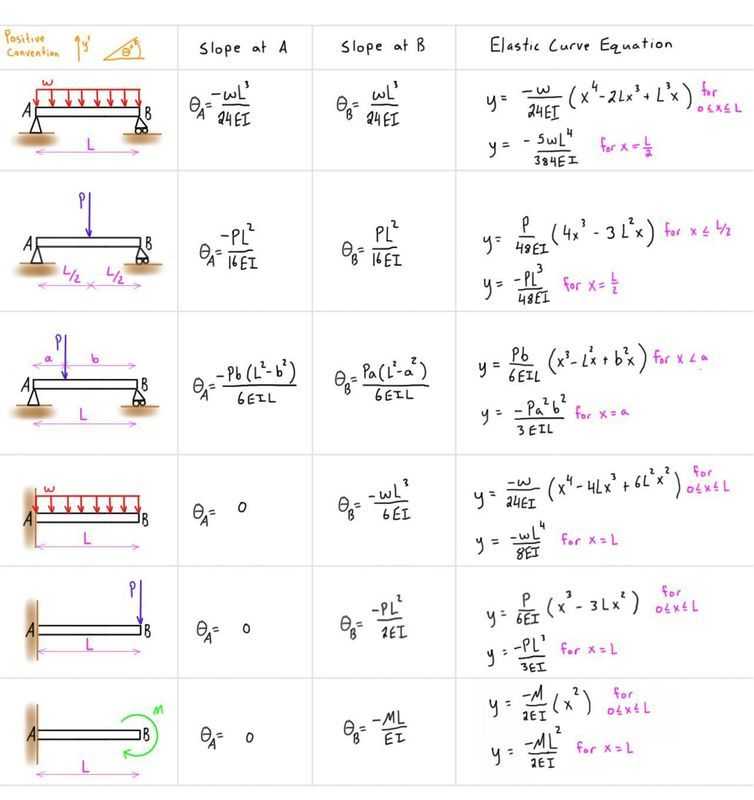

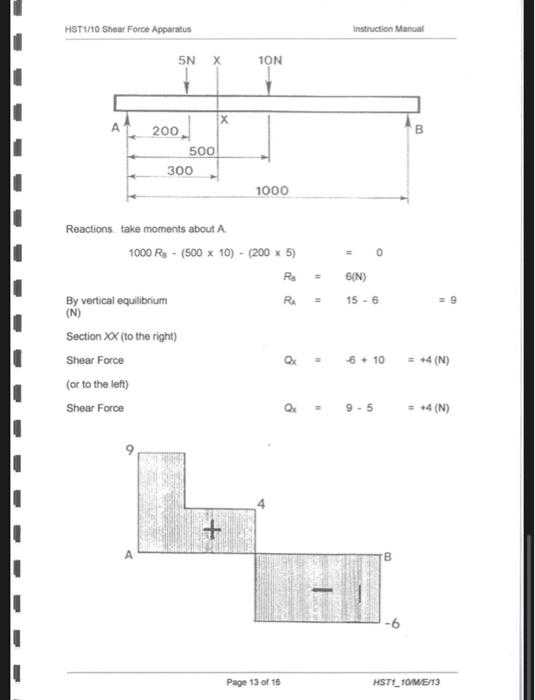

　　接收端可捕捉光束的偏移量，配合各点位的位移采集数据，可拟合出被测件在加载全行程内的变形曲线，相比传统的拉钢丝基准检测法，光束基准不存在悬垂误差，长距离检测的精度优势更明显。设计过程中，框架主体采用工业铝型材拼接而成，既保证了整体结构的刚性，避免加载过程中框架自身变形影响检测精度，又能控制整体重量，方便根据产线布局调整装置的摆放位置；所有与被测件接触的定位面、测头端面都做了淬硬处理，长期使用不会出现磨损凹陷，保证检测基准的稳定性。安装边界方面，装置整体宽度适配常规车间质检工位的操作台尺寸，底部支脚的调节行程可覆盖15毫米的基面高度差，两侧的光束单元外伸尺寸不超过框架主体宽度的10%，不会额外占用过多的工位通道空间；

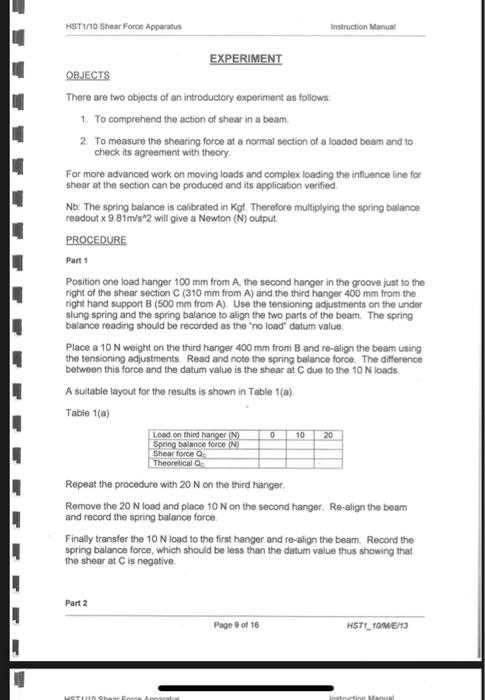

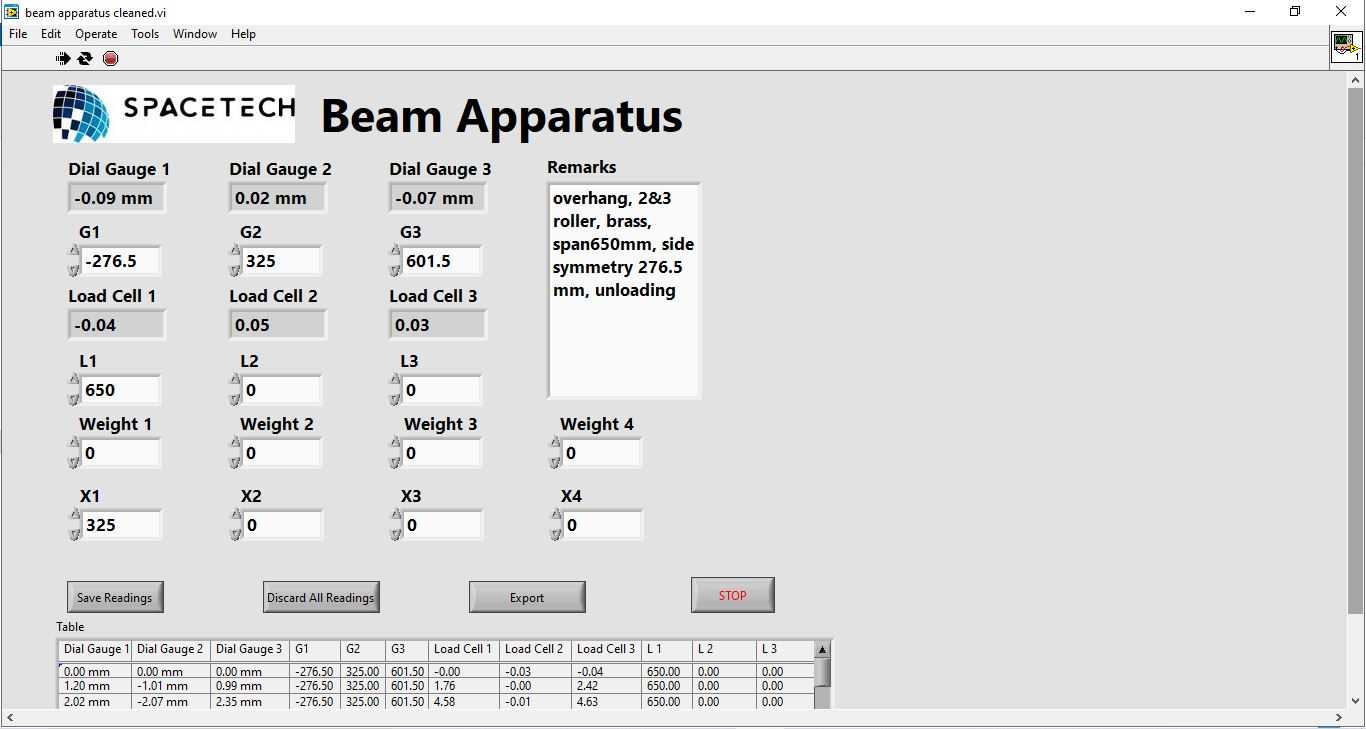

　　各采集单元的信号线沿横梁内侧的走线槽布置，不会垂落干扰吊挂加载的动作，也避免了车间现场走线杂乱带来的安全隐患。实际使用时，操作人员先将框架调平，校准光束基准的水平度，再将被测件放置在两端支撑座上锁紧，调整各数显测头的预压量至合理区间，之后按照检测要求逐级添加配重块，待各点位读数稳定后，通过数字接口一次性采集所有点位的位移数据与光束偏移数据，即可快速生成被测件的载荷-变形曲线，检测效率相比传统千分表逐点测量提升四倍以上，同时数据的一致性更好，不会出现人工记录时的错记、漏记问题。这套结构也可拓展应用于细长线缆、柔性传动带的张力检测场景，只需更换对应的装夹接头，调整加载单元的配重规格即可，无需对主体框架做大规模改动，具备较强的工位适配性。
