EM-404自重校准器结构设计方案

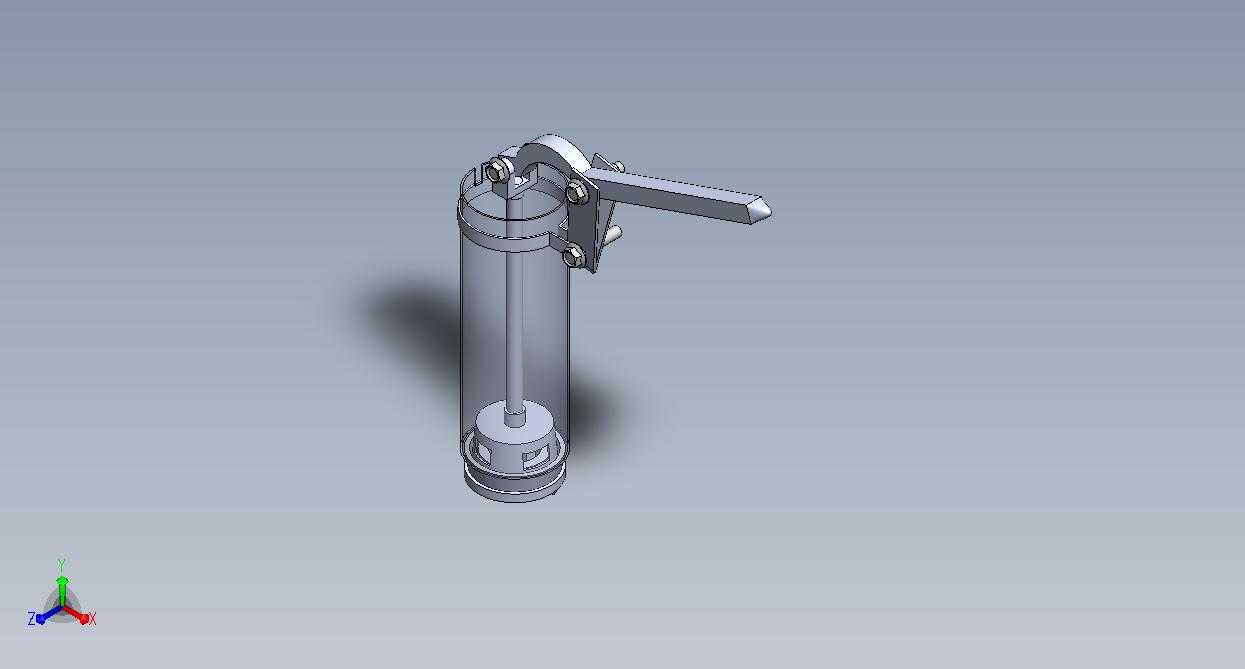

　　在工业传感检测、计量校准类工位的现场运维场景中，自重式校准装置是保障力值、位移类传感器测量精度的核心配套构件，这类装置不需要外接动力源，依靠自身配重与杠杆结构完成标准载荷施加，尤其适合生产现场快速校准、户外临时检测等缺乏外接气源或电源的作业场景。本次呈现的EM-404自重校准器，整体采用立式同轴布局，主体为圆柱形储腔结构，上部集成杠杆式压持触发机构，下部设置与待校准传感器对接的定位基座，整套结构没有冗余的外置管线，所有运动构件均集成在主体腔体内部或上部安装面，能够在狭小的设备安装空间内完成部署。

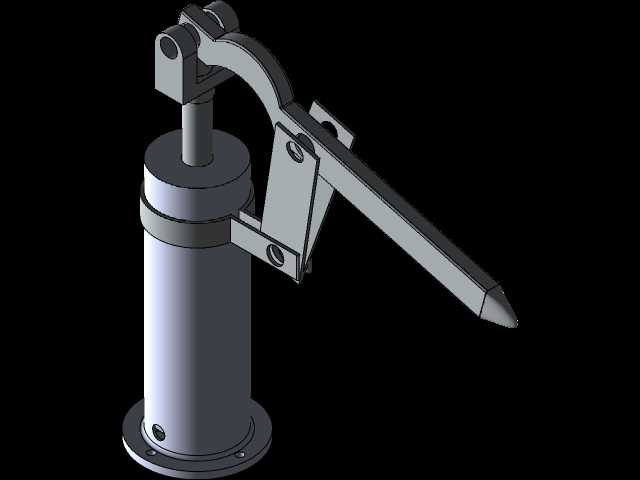

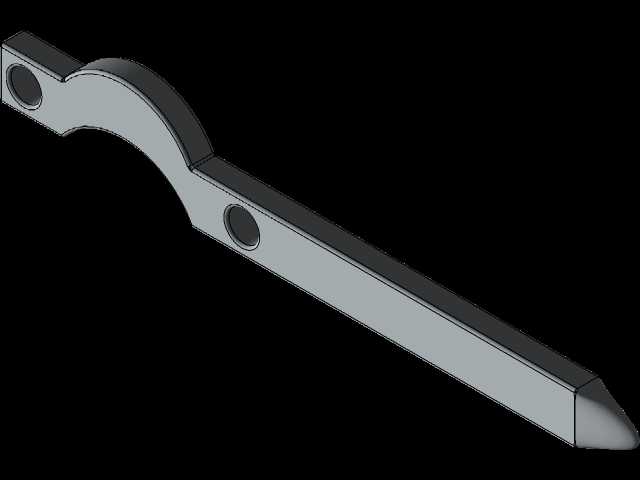

　　从实际使用逻辑来看，该装置的核心功能是通过固定质量的自重块沿导向轴的垂直下落，配合上部杠杆的锁止与释放动作，向待校准的传感器施加稳定、可复现的标准静载荷，避免人工加载带来的力值偏移、加载角度偏差问题。设计过程中优先考虑了加载过程的同轴度要求，内部导向轴与下部安装基座的定位止口采用同轴度公差0.02mm的设计基准，自重块与导向轴的配合间隙控制在0.05mm以内，确保加载力的方向始终垂直于传感器的受力端面，不会产生侧向分力影响校准结果的准确性。上部的杠杆触发机构采用偏心轮锁止结构，扳动外侧的操作手柄即可完成自重块的提升锁止与释放动作，手柄的操作力矩经过配重平衡设计，单手握持即可完成全部操作，不需要额外施加过大的扳动力，适合现场操作人员长时间重复校准作业。

　　外形尺寸与安装边界方面，装置主体圆柱外径控制在适配常规传感器安装座的尺寸范围内，整体高度满足自重块的最大行程需求，不会因为行程不足导致加载力值达不到校准点要求。下部基座设置了标准的安装孔位，能够直接对接市面主流的力传感器、压力传感器的安装法兰，不需要额外加工过渡转接板，减少现场安装的适配工作量。上部杠杆的操作手柄向外延伸的长度经过运动干涉校核，在手柄全行程转动过程中，不会与周边的设备机架、布线管线产生碰撞，安装时只需要保证装置垂直固定，预留出手柄转动的空间即可完成部署，不需要额外调整周边设备的布局。

　　结构细节设计上，主体腔体采用透明可视化的结构形式，操作人员可以直接观察内部自重块的运动状态，及时发现导向轴卡滞、自重块移位等异常问题，不需要拆解装置就能完成日常状态检查。所有运动铰接点都采用自润滑衬套配合，不需要频繁加注润滑脂，在工业现场多粉尘、少量油污的环境下也能长期保持动作顺畅，不会因为铰接点锈蚀导致触发动作卡滞。下部与传感器接触的压头采用可拆卸设计，针对不同受力面尺寸的传感器，可以更换对应直径的压头，保证压头端面与传感器受力面完全贴合，避免局部应力集中损坏传感器敏感元件。

　　从工程应用的适配性来看，这套结构可以直接集成到自动化检测工位的校准模块中，也可以作为独立的便携式校准工具在不同检测点位之间周转使用，整体结构没有易损的精密电子元件，所有机械构件都采用常见的金属材料加工，后期维护只需要定期检查铰接点的磨损情况、更换磨损的衬套即可，维护成本远低于电动、气动式的自动校准装置。在设计建模过程中，所有配合面的公差、安装孔的位置度都按照通用机械加工的精度要求设定，不需要采用特殊的加工工艺就能完成零件制造，普通的机加工车间即可完成整套装置的加工与装配，适合批量配套到传感器生产、设备运维等场景中，解决现场校准缺乏稳定标准载荷源的实际问题。
