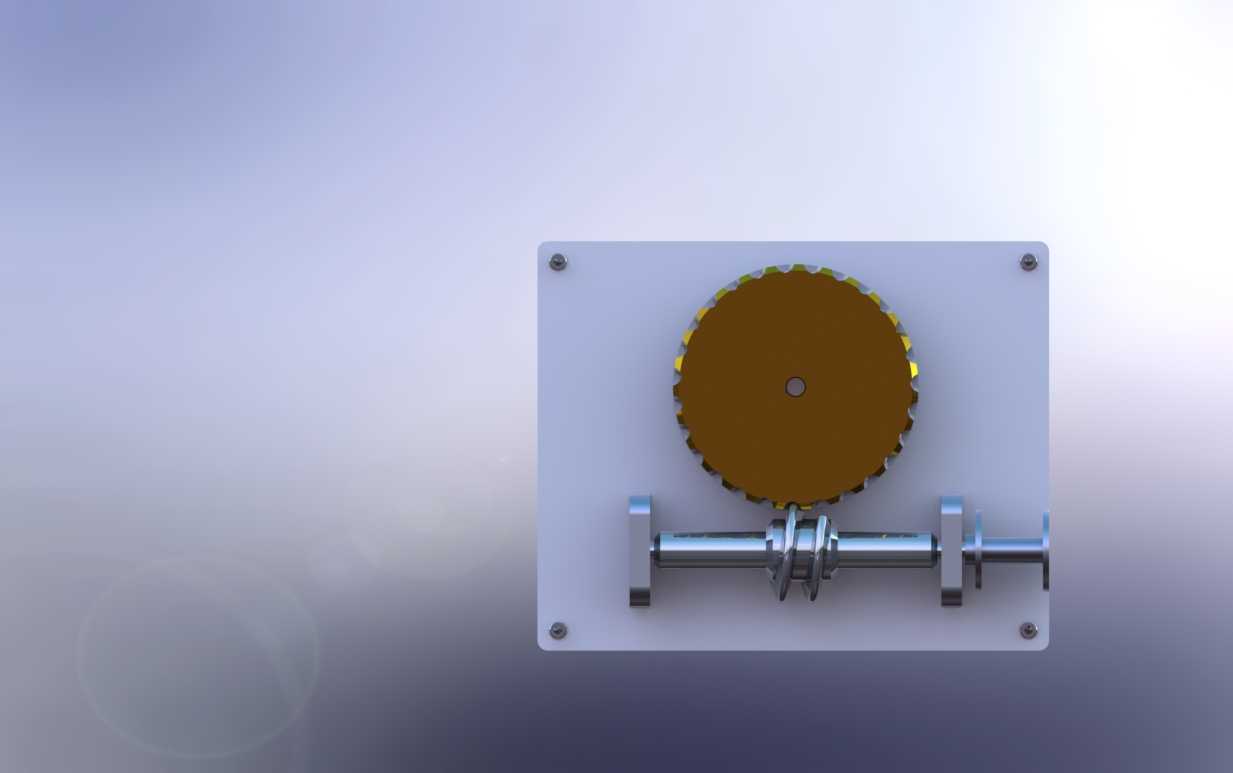

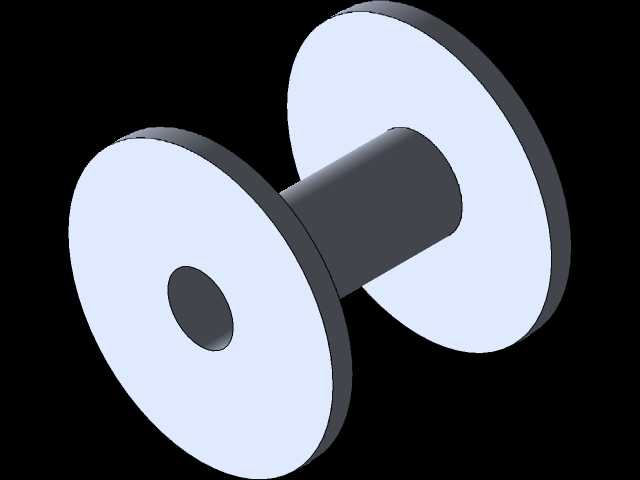

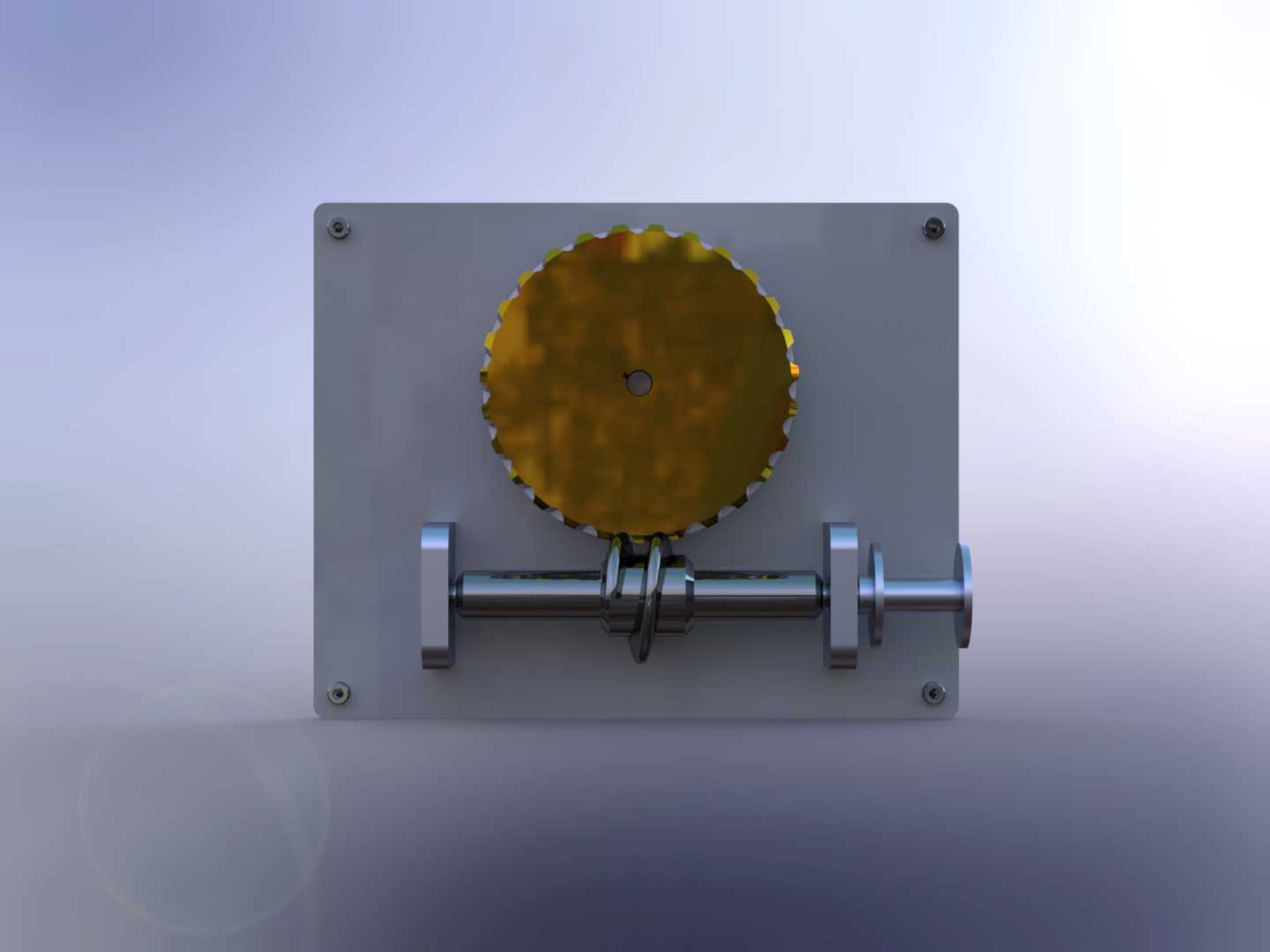

在工业传动系统的设计选型中,蜗轮蜗杆副始终是小空间大传动比场景下的核心选择,这套EM-220规格的蜗轮蜗杆结构,针对低速重载、需要反向自锁的传动工位做了针对性的结构优化,日常多配套在仪器仪表的微调机构、小型输送线的分度单元、自动化设备的转角传动模块中使用。从实际落地的工况来看,这类传动结构不需要额外加装制动组件,依靠蜗杆导程角小于啮合轮齿当量摩擦角的特性,就能实现反向自锁,也就是只能由蜗杆带动蜗轮转动,蜗轮无法反向驱动蜗杆,这一特性在垂直升降的微调工位、需要断电锁止的检测工装里,能大幅简化配套的安全结构,减少额外制动组件的安装空间占用。

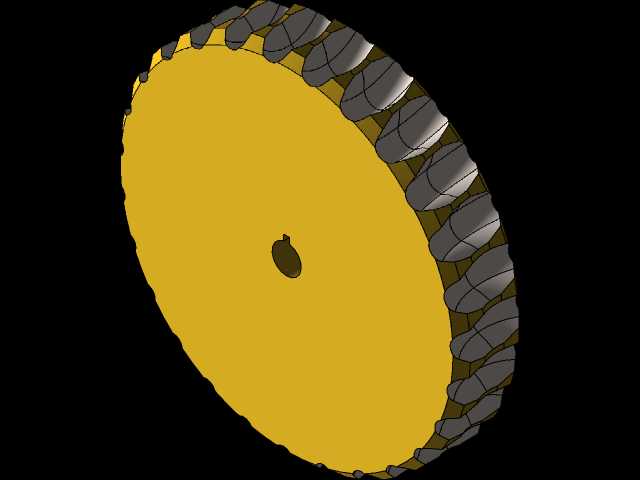

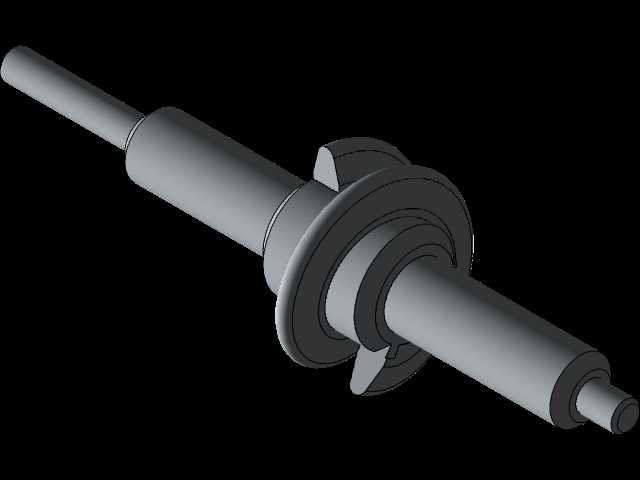

从设计思路上拆解这套结构,首先是啮合参数的匹配,蜗杆采用阿基米德齿形,加工门槛低,普通车床搭配成型车刀就能完成加工,适配中小批量的生产场景;蜗轮的齿圈采用锡青铜材质,轮芯搭配45号钢做嵌装结构,既保证啮合面的耐磨性能,又控制整体材料成本,毕竟蜗轮蜗杆传动的磨损主要集中在蜗轮齿面,铜质齿面的抗胶合能力远强于钢制件,能有效延长连续运转工况下的使用寿命。建模过程中需要严格控制中心距的公差带,蜗轮与蜗杆的中心距偏差直接影响啮合侧隙,侧隙过大会导致传动回差超标,在仪器仪表的微调场景里,回差过大会直接导致读数偏差,无法满足检测精度要求;侧隙过小则会加剧齿面磨损,运转过程中出现卡滞、发热量大的问题,甚至在重载启动时出现齿面崩损的故障。

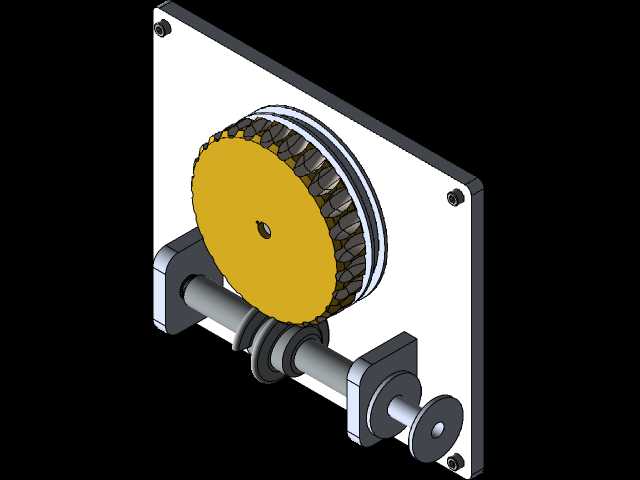

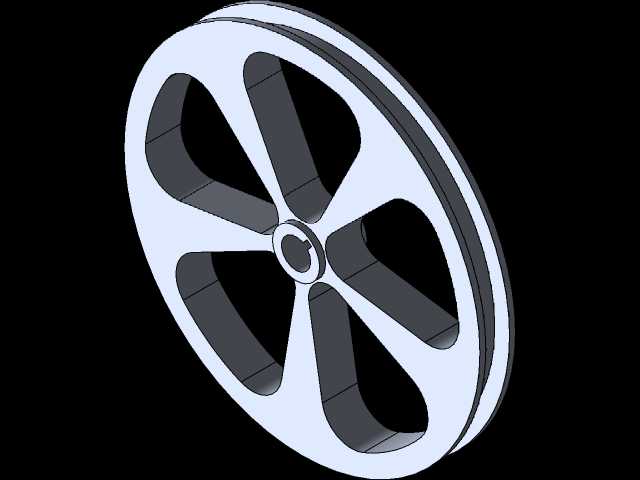

外形尺寸与安装边界方面,这套结构的安装法兰采用标准化的孔位布局,输入端的蜗杆轴伸直径、键槽尺寸匹配常规的微型伺服电机、步进电机输出轴规格,不需要额外定制转接轴套就能完成动力端的对接;输出端的蜗轮轴采用通孔设计,可直接穿装传动轴,通过平键传递扭矩,安装端面的定位止口做了公差配合设计,装配时能快速完成同轴度找正,减少现场安装的调试工作量。需要注意的是,这类蜗轮蜗杆结构的安装姿态有明确要求,蜗杆下置的安装方式适合转速较高的工况,能让蜗杆啮合时浸入润滑油池,减少齿面的磨损;如果是低速轻载的仪器微调场景,也可采用蜗杆上置的安装方式,避免润滑油渗漏污染周边的光学检测元件。

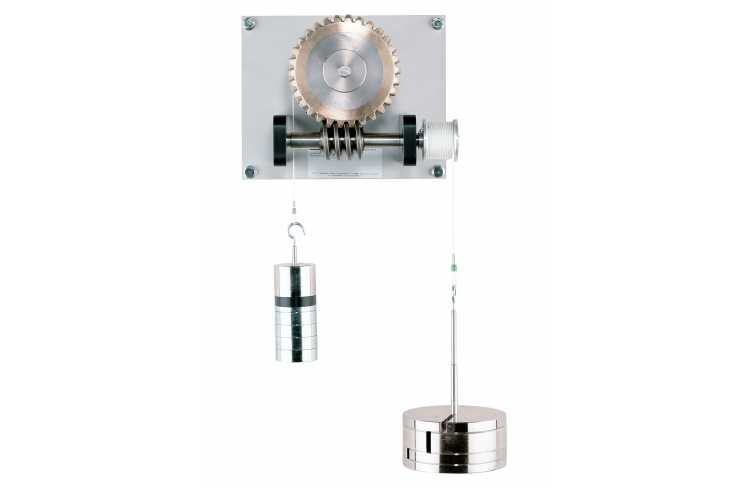

在实际应用场景里,这套传动结构常被用在教学实验的回转分度装置、包装设备的送标转角机构、医疗检测设备的样本台转动驱动单元中,相比齿轮传动的多级减速结构,单级蜗轮蜗杆就能实现1:20到1:100的大传动比,整体结构的轴向尺寸更紧凑,不需要多级齿轮的排布空间,能有效压缩设备的整体体积。建模时需要还原齿面的修形细节,在蜗轮齿的两端做适当的修缘处理,避免装配误差导致的齿端啮入冲击,降低运转过程中的噪音;蜗杆的轴端配套有圆锥滚子轴承,能同时承受径向力和轴向力,匹配蜗轮蜗杆传动过程中产生的轴向分力,避免轴系窜动影响传动精度。另外,结构上预留了润滑油注油孔和放油孔,壳体的结合面做了密封槽设计,可加装O型密封圈防止润滑油渗漏,适配长期免维护的使用场景。
