双线三氟机壁挂式悬挂安装支撑结构

　　这套悬挂支撑结构主要面向工业现场三氟类处理设备的壁挂安装需求，适配双线布设的设备挂载场景，同时可兼容同安装规格的传感检测单元固定，在化工制程辅助工位、实验室特种气体管路配套、工业废气前端检测点位都有对应的应用空间。从实际使用场景来看，这类悬挂结构需要同时兼顾安装面的承重稳定性、挂载设备的水平调节余量，以及现场布线的走线空间，避免设备运行过程中因管路振动、墙面微形变带来的安装偏移问题。

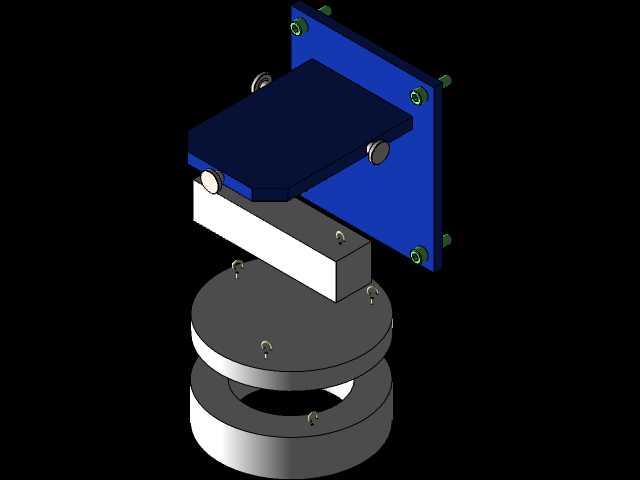

　　结构整体采用壁挂式安装逻辑，后侧的方形安装法兰板为核心承载基准，板件上预留的四个角位安装孔可适配M6-M8规格的膨胀螺栓或设备预装螺丝，安装孔位做了沉台设计，螺栓锁紧后端面不会突出板件平面，保证挂载部件贴合时无间隙。法兰板前侧的水平托板为设备主承载面，托板与法兰板之间通过两个横向定位销做预定位，配合侧面的锁紧旋钮实现托板伸出长度的微调，调节范围覆盖0-30mm，可适配不同纵深尺寸的三氟机主机或传感单元安装，无需额外加装转接垫片。

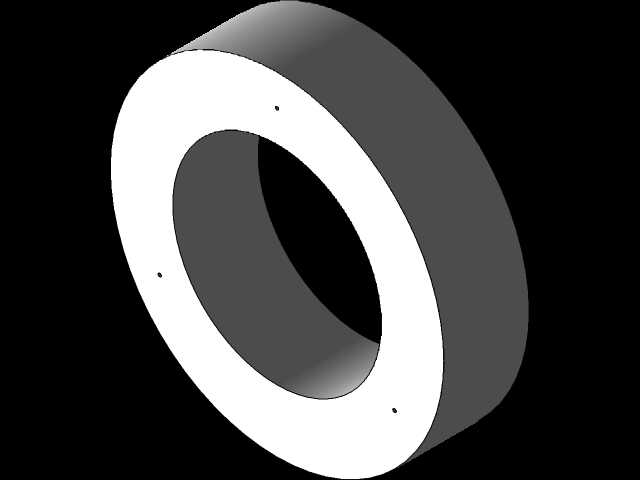

　　托板下方的叠层环形结构为设备的走线与缓冲承接位，上层环形件通过四个均匀分布的吊环螺钉与托板下方的连接块固定，下层环形件与上层之间预留15mm的间隙，可容纳设备的供电线缆、信号传输线以及气路软管从环形中心穿过，避免线缆外露被现场杂物剐蹭，同时环形件采用圆角过渡设计，不会对线管外层造成割损。上下环形件之间的连接位预留了微小的活动旷量，可抵消设备运行时产生的微幅振动，避免振动直接传导至墙面安装法兰，降低长期使用后的螺栓松动风险。

　　设计过程中优先考虑了现场安装的操作便利性，法兰板与托板的连接位采用了快拆式结构，维护时无需完全拆卸墙面的固定螺栓，仅需松开侧面的锁紧旋钮即可将托板连同挂载设备整体取下，减少高空作业的操作时长。安装边界方面，整套结构完全展开后最大横向尺寸为180mm，纵向总高度为220mm，托板距离墙面的最大伸出距离为120mm，对安装空间的要求较低，可适配墙面有凸起管线、安装位狭窄的现场工况。托板的承载面做了防滑纹理处理，与设备底面接触时可增大静摩擦力，即使设备运行存在小幅振动也不会出现横向滑移。

　　从结构受力角度来看，法兰板的厚度设置为8mm，采用折弯加强筋处理，在挂载5kg以内的设备时，法兰板的最大形变量可控制在0.1mm以内，不会出现长期承重下的下弯变形。托板与法兰板之间的定位销采用过盈配合装配，锁紧旋钮的顶紧端面做了滚花处理，锁紧后可提供足够的静摩擦力防止托板回缩。下方的环形结构除了走线功能外，还可作为辅助挂载位，配套小型扎带即可固定多余的线缆长度，让现场布线更加规整。针对传感单元挂载的场景，这套结构的托板平面度控制在0.05mm以内，可保证传感器安装后检测面的水平度符合检测精度要求，不会因安装面倾斜带来检测数据偏差。
