半圆形带双安装孔单摆结构件

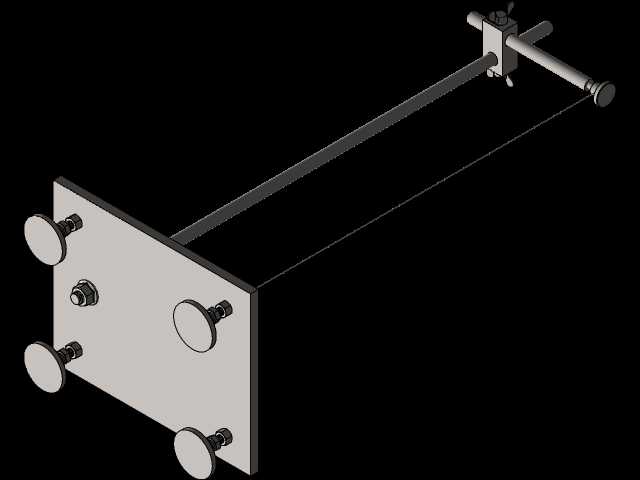

　　在精密传感检测、物理实验装置以及小行程摆动机构的设计场景里，这类半圆形单摆构件是实现摆动量传递、重力姿态反馈的核心执行零件，很多接触过教学实验仪器、倾角传感模组开发的结构工程师，都对这类零件的设计细节有实际体会。从实际使用场景来看，这类单摆件常配套在重力倾角传感器、单摆实验演示装置、小角度摆动触发机构中，工作时绕上部的安装轴做定半径圆弧摆动，通过自身重力保持竖直基准，配合传感元件输出角度偏移信号，或是通过摆动行程触发对应的机械触点，在教学仪器领域，它是简谐运动演示装置的核心运动件，学生通过观察它的摆动周期完成物理参数测量；在工业传感场景里，它作为倾角传感的重力敏感部件，当设备发生倾斜时，单摆相对基座的偏移量会被霍尔元件、光电元件捕捉，转化为电信号传递给控制系统，实现设备水平状态的实时监测。

　　从设计思路上看，采用半圆形轮廓而非整圆形结构，首先是规避整圆结构下半部分多余的材料冗余，单摆的摆动有效行程只需要覆盖上部安装点以下的半圆弧范围，去掉下半圆结构既可以降低零件自身的转动惯量，让摆动响应更灵敏，也能减少零件整体占用的安装空间，避免摆动过程中和基座内的其他电子元件、结构筋位发生干涉。零件上设置的两个通孔，并非随意排布，两个孔的中心连线与半圆的直边保持平行，孔位距离直边的距离经过精确计算，既可以作为单摆的配重调节孔——通过在孔内加装不同质量的配重销，调整单摆的整体摆动周期，适配不同灵敏度要求的传感场景，也可以作为安装固定孔，当需要将单摆和摆轴、连接支架做刚性固定时，可通过紧定螺钉穿过这两个孔实现周向锁止，防止单摆在长期往复摆动过程中与转轴发生相对转动，导致角度检测基准偏移。

　　从外形尺寸与安装边界来看，这类单摆的圆弧半径是核心设计参数，半径大小直接决定了单摆的摆动线速度与检测灵敏度，半径越大，相同角度偏移下的弧长位移越大，传感元件的检测分辨率越高，但对应的安装空间要求也越高，设计时需要根据整套传感装置的内部腔体尺寸做匹配，通常这类配套小型传感器的单摆，圆弧半径控制在30-80mm区间，厚度根据材料不同做调整，采用金属材质时厚度多在2-5mm，采用工程塑料材质时厚度可适当增加到5-8mm，保证零件自身的刚性，避免高速摆动时发生形变导致检测误差。零件的直边部分需要做倒角处理，去除加工毛刺，防止装配时划伤操作人员或是损坏内部的导线绝缘层，圆弧边缘的轮廓度公差需要控制在0.05mm以内，保证摆动过程中零件与周边光电检测元件的间隙保持一致，避免出现信号采集波动。

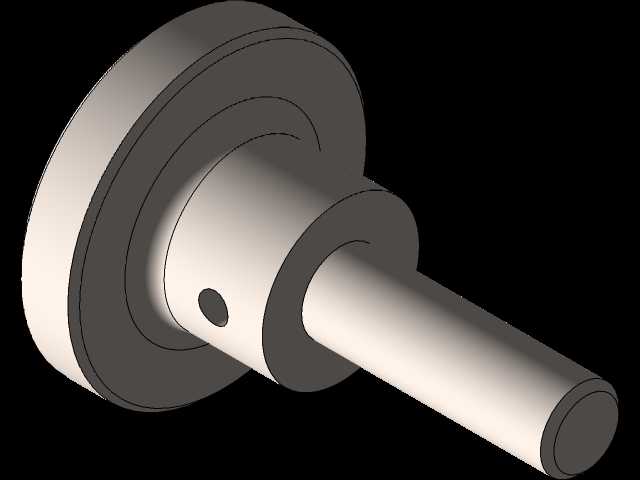

　　在实际装配时，单摆的上部圆弧顶点位置需要加工出与转轴配合的安装孔（图中视角未展示该特征），转轴与安装孔的配合公差选用H7/g6的间隙配合，既保证单摆可以绕转轴灵活转动，无卡滞现象，又不会因为间隙过大导致摆动过程中出现径向窜动，影响检测精度。两个安装孔的位置度公差需要控制在0.1mm以内，保证加装配重后单摆的质心始终落在转轴的正下方，不会出现初始位置偏斜的问题，导致传感器零点偏移。零件的表面处理根据使用场景做区分，教学场景使用的零件可采用普通阳极氧化或是喷塑处理，提升外观质感与耐磨损性能；工业传感场景使用的零件需要做表面发黑处理，减少光线反射，避免对光电式角度检测元件造成光干扰，同时提升零件的防锈能力，保证在潮湿工业环境下长期使用不会出现锈蚀，导致摆动阻力增大、检测精度下降。

　　很多工程师在设计这类零件时容易忽略的细节是动平衡调校，虽然单摆本身是利用重力偏心实现工作，但零件自身的质量分布需要保证质心在摆动平面内，不能出现垂直于摆动平面方向的偏心，否则摆动过程中会对转轴产生侧向力，长期使用会加速转轴磨损，甚至导致单摆与基座侧壁发生摩擦，因此在建模完成后需要通过三维软件的质量属性功能检查质心位置，必要时在零件非工作侧增加微小的配重凸台，调整质心位置到理想的摆动平面内。另外，单摆的摆动行程需要做机械限位设计，在基座上对应半圆直边的两个极限摆动位置设置缓冲挡块，防止外力冲击下单摆摆动角度过大，撞击内部传感元件造成损坏，挡块的位置需要根据单摆的最大允许摆动角度计算，通常预留2-3度的超程余量，避免正常工作时单摆与挡块发生接触，影响摆动的顺畅性。
