三级啮合传动齿轮组结构设计

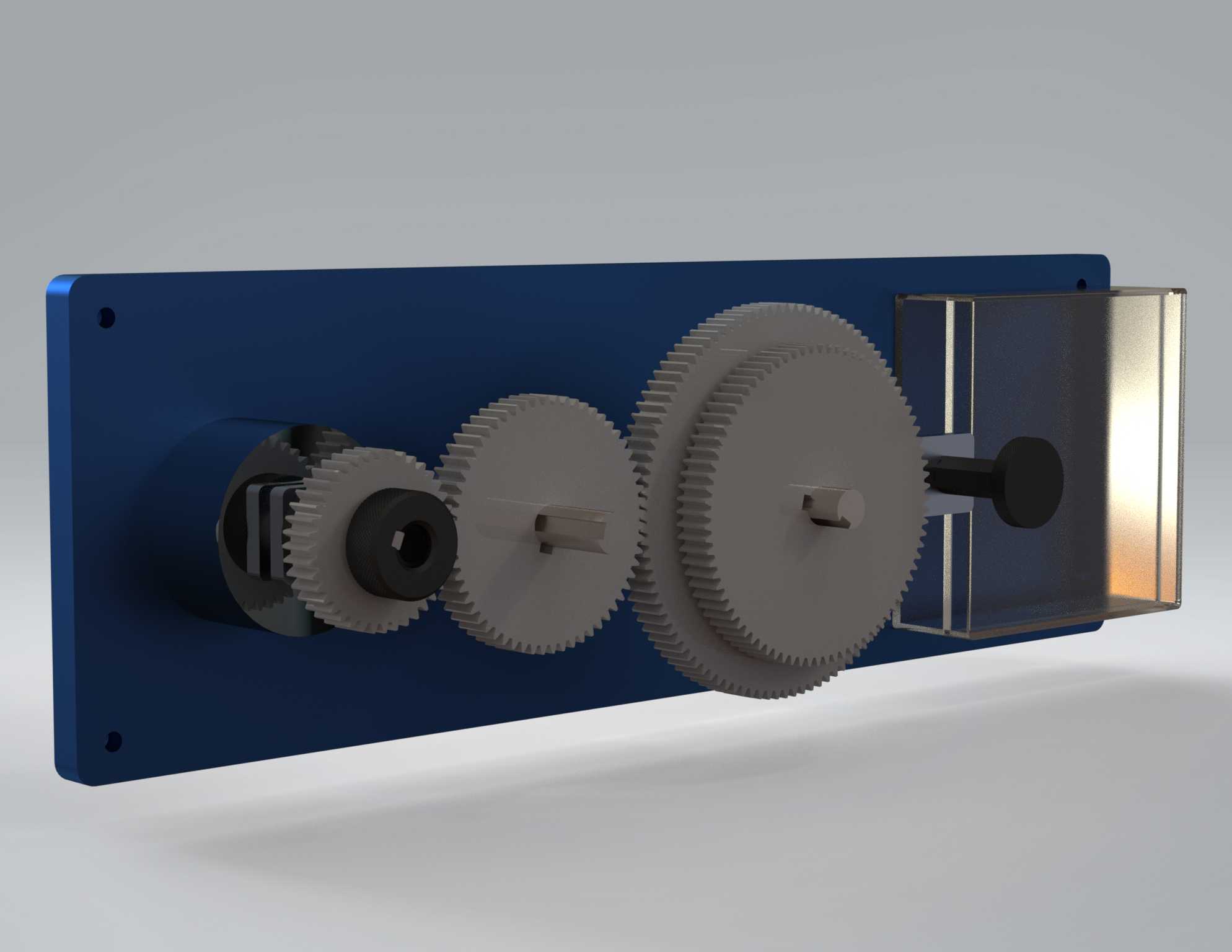

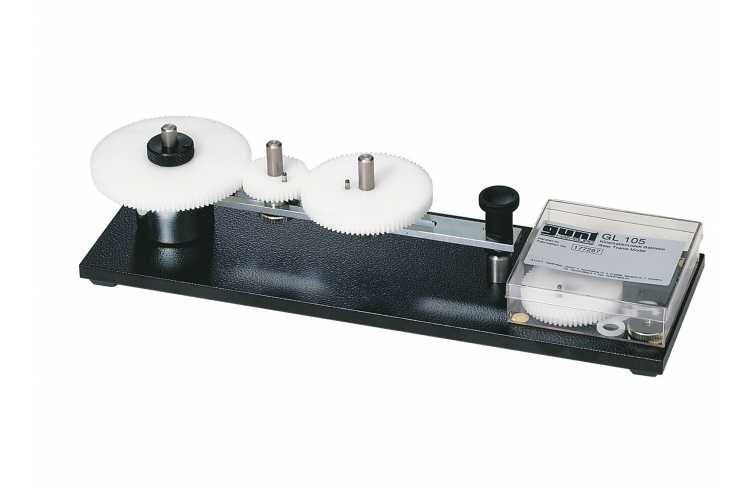

　　这套三级啮合齿轮传动结构，核心是通过不同齿数齿轮的依次啮合，实现输入转速的逐级降低与输出扭矩的同步提升，在小型精密传动场景中有着广泛的适配空间。从实际应用场景来看，这类紧凑排布的齿轮组常被用于小型检测仪器的进给调节机构、精密实验装置的动力传输单元，或是小型自动化执行件的动力输出端，这类场景往往对传动的平稳性、结构的紧凑度有较高要求，不允许传动结构占用过多安装空间，同时需要保证传动过程中无明显回差，避免动力传输出现滞后或间隙误差。

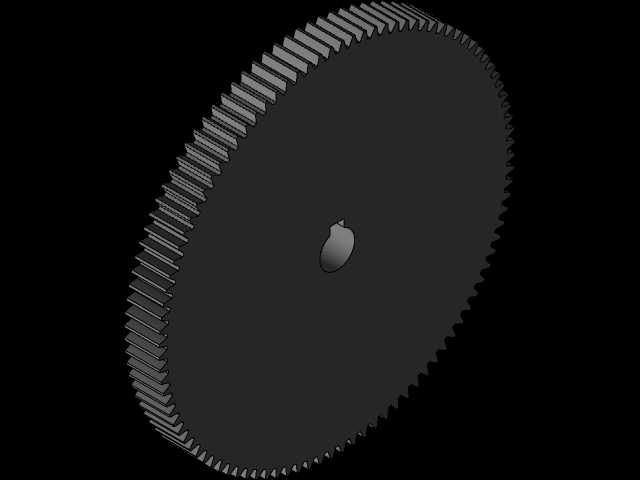

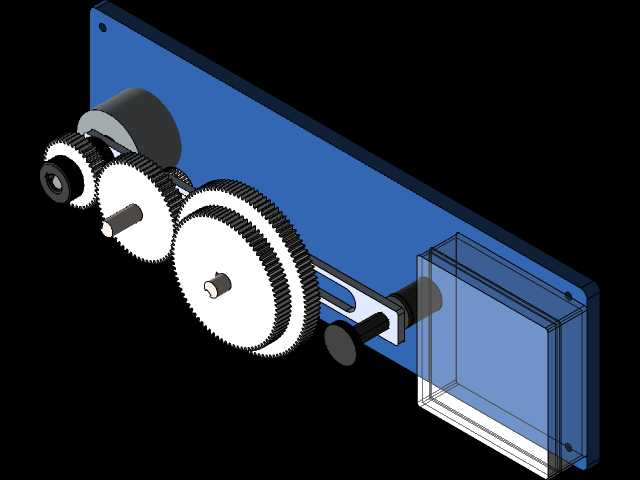

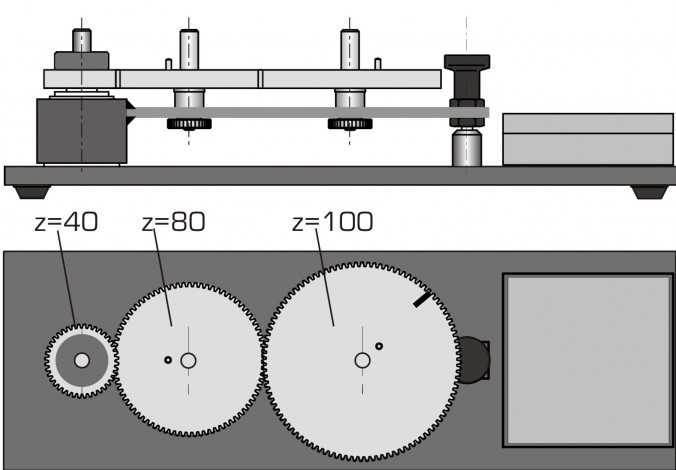

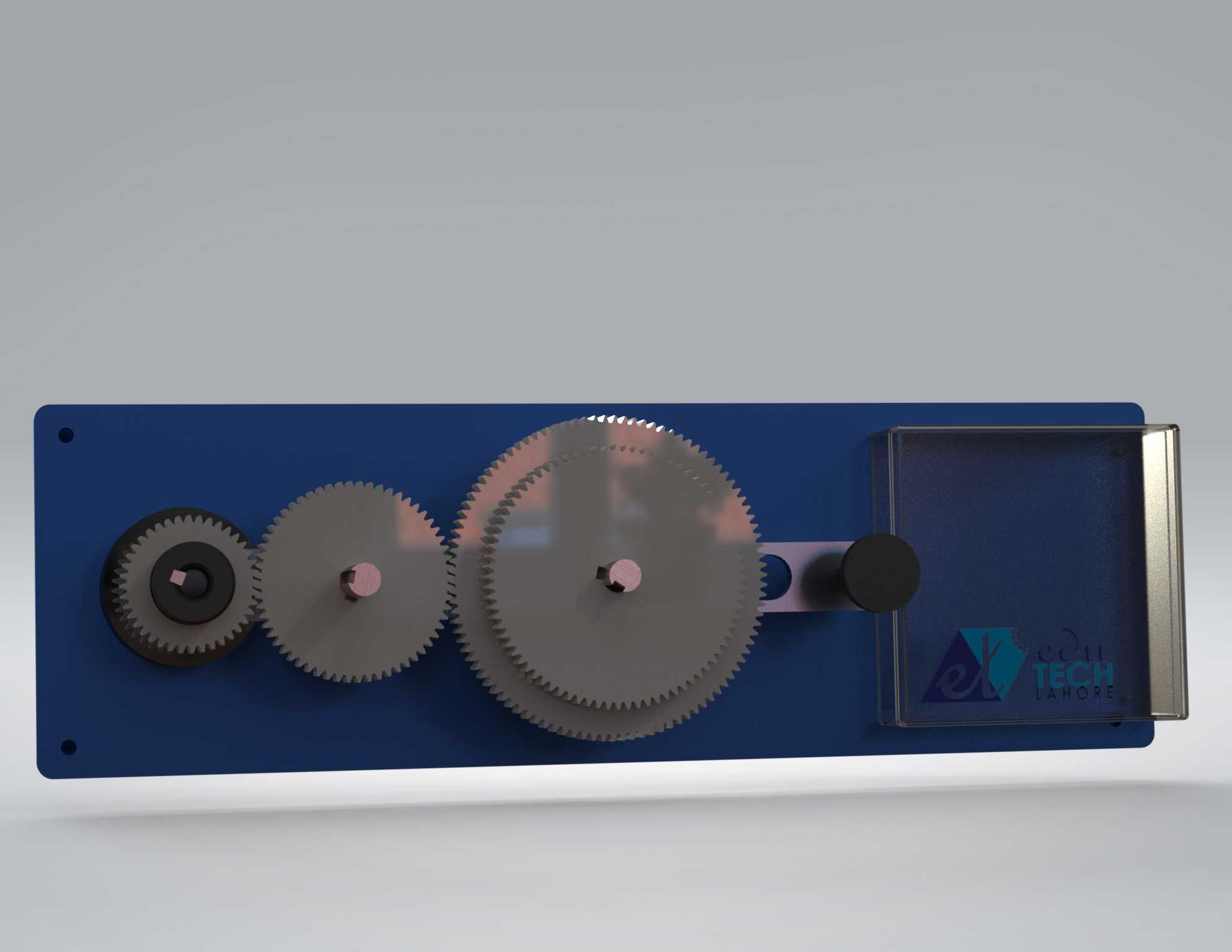

　　设计这套齿轮组时，首先要考虑的是安装板的布局合理性，所有齿轮的转轴都固定在同一块平直安装基板上，基板上的轴孔位置需要严格匹配各齿轮的中心距，中心距的计算直接关联齿轮的模数与齿数搭配，模数选择要兼顾齿轮的承载能力与结构尺寸，模数过小会导致轮齿抗弯曲强度不足，长期运行容易出现断齿风险，模数过大则会让整体结构尺寸超标，无法适配小型设备的安装空间。这套结构里的三级齿轮齿数依次递增，输入侧为小齿数齿轮，直接连接动力输入轴，动力经过中间过渡齿轮传递后，最终从最大直径的输出齿轮传出，每一级的传动比经过匹配计算，可根据实际需求调整齿数搭配来获得不同的输出转速区间。

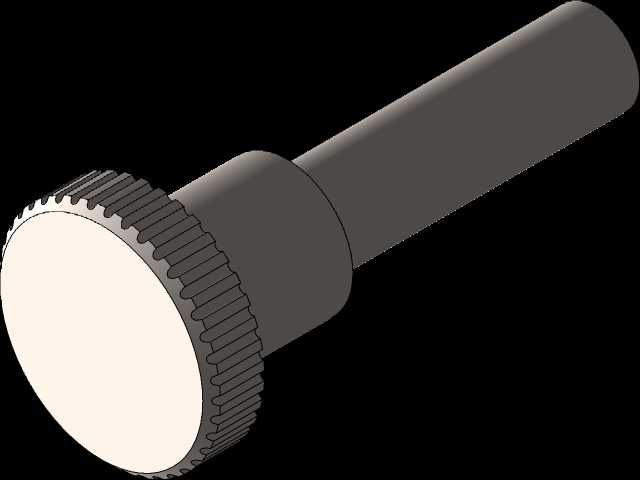

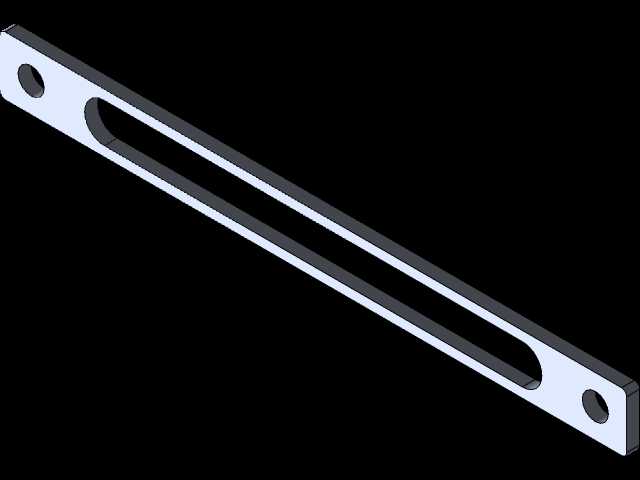

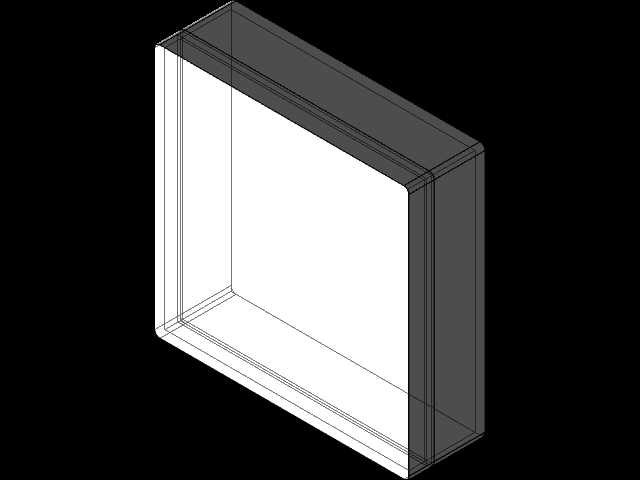

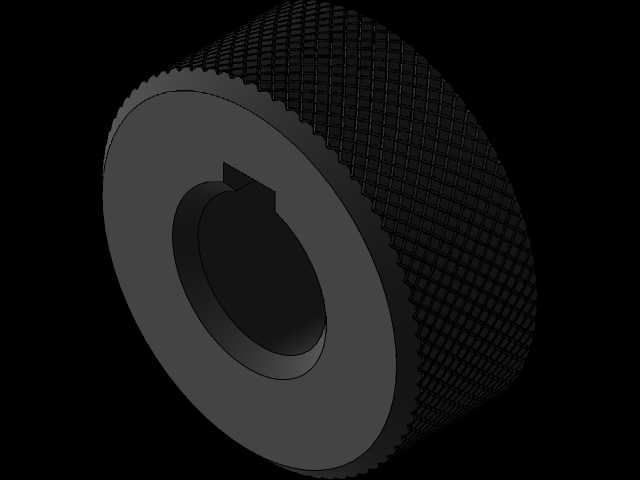

　　从功能特性来看，这套齿轮组采用直齿圆柱齿轮啮合的形式，直齿结构的优势在于加工难度低、装配对位方便，不需要像斜齿轮那样考虑轴向力的抵消问题，转轴仅需承受径向载荷，对支撑轴承的载荷要求更低，能简化支撑结构的设计。齿轮与转轴的连接采用紧配加定位销的形式，避免齿轮在转轴上出现周向打滑，输入侧的手摇柄结构可直接用于手动调节场景，若适配动力驱动，也可将手摇柄替换为电机连接轴，快速适配电动驱动的需求。结构末端的方形安装位可直接固定执行元件，比如遮光挡板、调节拨杆等部件，实现动力输出到执行动作的直接转换。

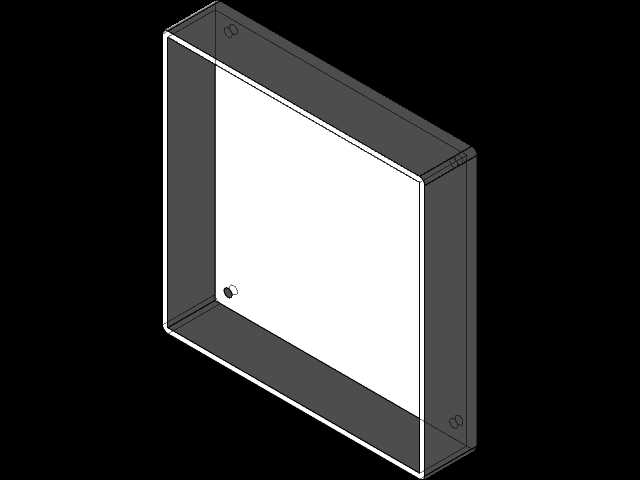

　　外形尺寸与安装边界方面，整套结构的安装基板为矩形平板结构，基板边缘预留了固定安装孔，可通过螺栓直接固定在设备的安装基面之上，安装孔的位置避开了齿轮的运动包络范围，不会出现螺栓与转动齿轮干涉的问题。所有齿轮的厚度保持一致，啮合时的齿宽完全对齐，避免出现局部啮合导致的轮齿偏磨问题，齿轮转动时的最大外圆轮廓与基板边缘留有足够安全间隙，防止运行过程中齿轮与周边其他零部件发生剐蹭。转轴的伸出长度经过控制，输入端转轴伸出长度满足手摇柄或联轴器的安装需求，输出端转轴伸出长度适配执行元件的固定厚度，不会出现转轴过长导致结构冗余，或是过短导致连接强度不足的问题。

　　在实际装配调试时，需要保证各转轴与安装基板的垂直度，若转轴出现倾斜，会导致齿轮啮合时齿面接触不均匀，运行过程中出现噪音增大、磨损加快的问题，装配时可通过百分表打表检测转轴的端面跳动，调整到允许的公差范围内再进行齿轮的固定。齿轮啮合的侧隙需要控制在合理区间，侧隙过小会导致齿轮转动卡滞，润滑脂无法顺利进入啮合齿面，加剧齿面磨损；侧隙过大则会导致传动回差超标，在需要精准传动的场景下会出现定位误差，无法满足精密调节的需求。这套结构的润滑可采用脂润滑的形式，不需要设计复杂的密封油池，维护成本更低，适合长期免维护的小型传动场景使用。
