多组啮合正齿轮传动安装组件结构

项目分类:齿轮 发布时间:2022-05-03 ID:621077
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构
  • 多组啮合正齿轮传动安装组件结构

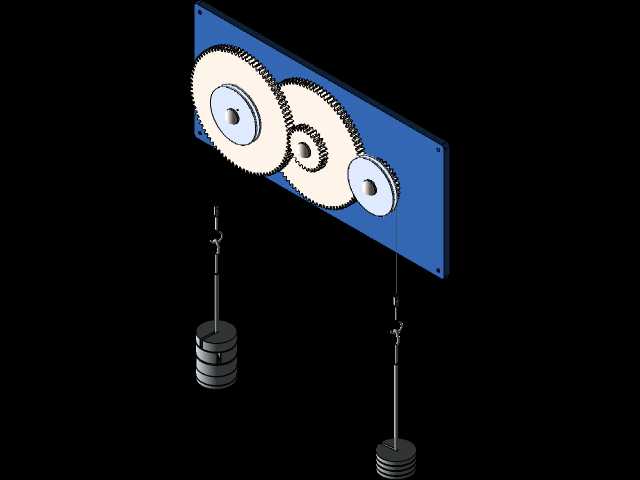

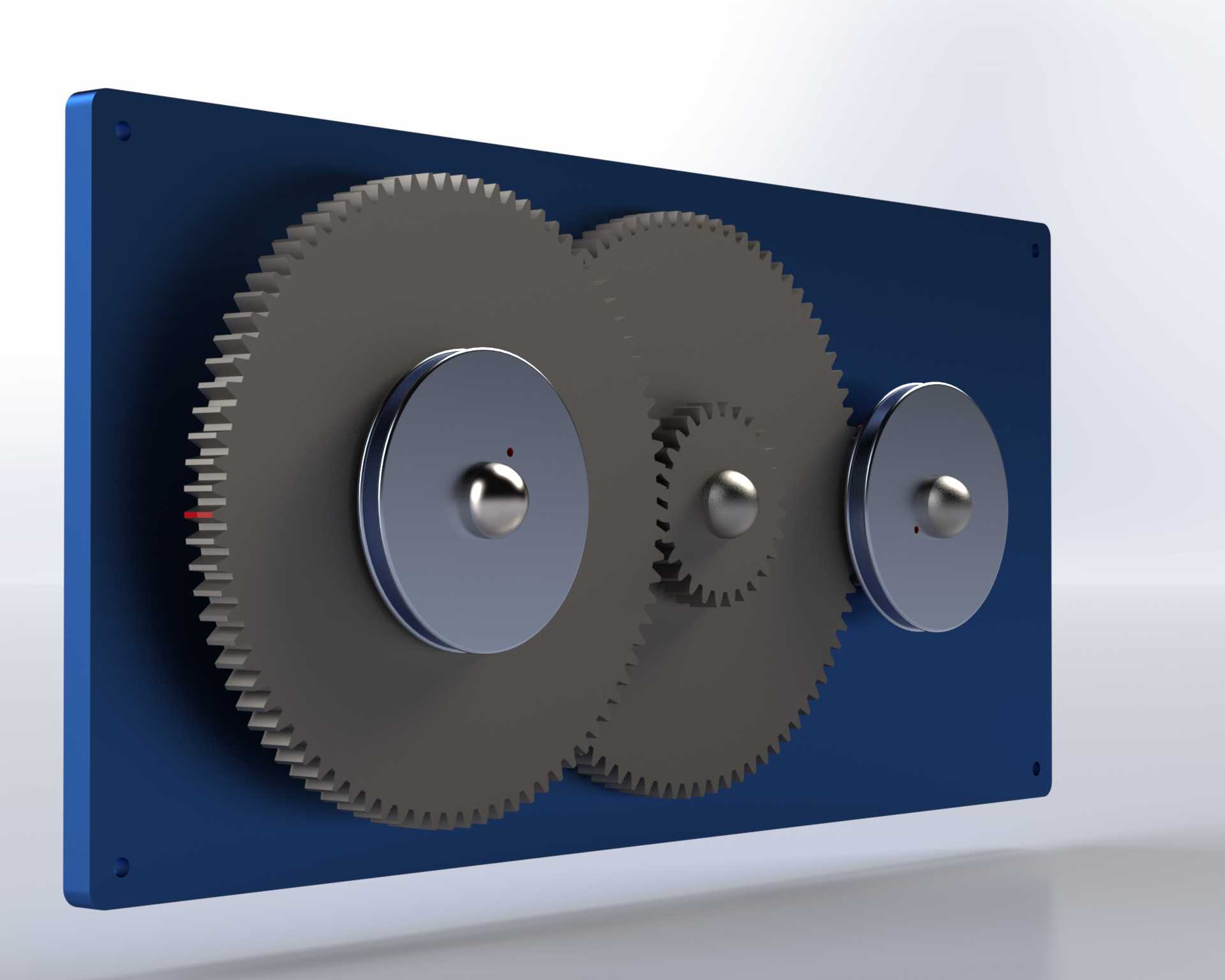

  这套正齿轮传动组件的设计,最初是面向小型精密传动工位的动力传递需求做的适配,在轻工包装设备的送料工位、小型检测仪器的进给机构、教学演示用传动实训台这类场景里,这类定轴齿轮组的应用十分普遍。不同于大负载工况下使用的硬齿面重载齿轮,这套组件的齿形参数偏向小模数精密传动,齿侧间隙控制在较小范围,能保证传动过程中不会出现明显的回差,适合对传动精度有一定要求但负载不大的工位。从结构布局来看,整套组件固定在一块矩形安装基板上,基板边缘预留了沉头安装孔,安装时可以直接通过螺栓将整个组件固定在设备的安装立面上,不需要额外设计转接支架,安装边界清晰,基板的厚度经过核算,能承受齿轮传动过程中产生的径向力,不会出现基板变形导致齿轮啮合错位的问题。

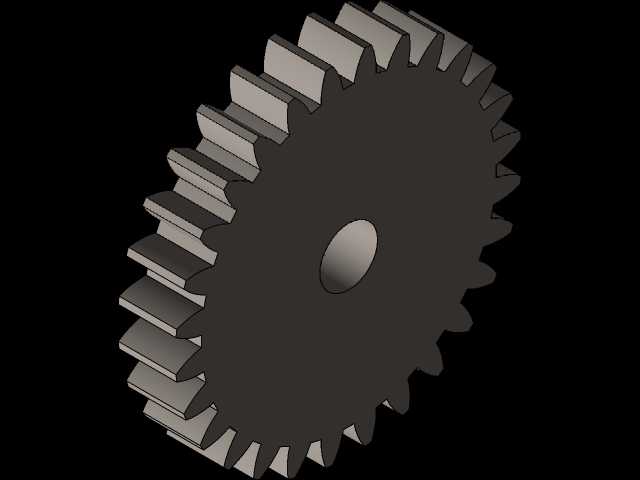

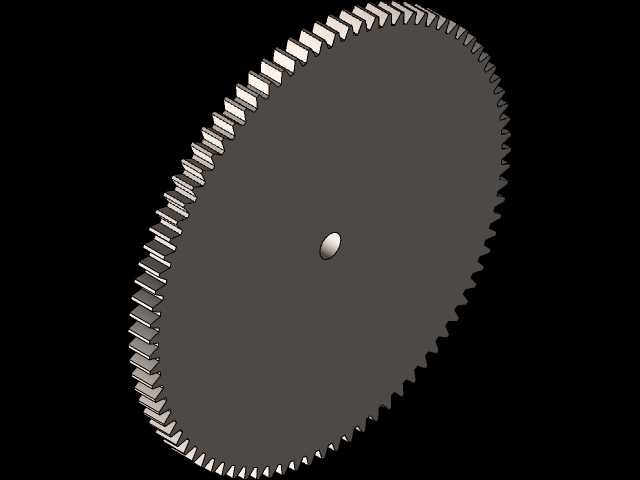

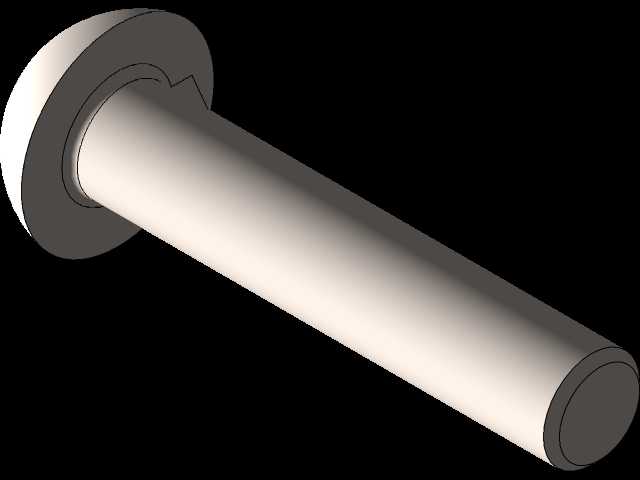

  齿轮组采用三级定轴传动布局,两个大直径正齿轮分别布置在基板左右两侧的轴位上,中间通过小直径惰轮完成啮合衔接,这种布局的好处是可以在有限的安装空间内实现特定的传动比,同时让输入输出轴的位置符合设备整体的布局要求,不需要额外增加传动换向结构。每个齿轮都配套了对应的轴套与固定轴端,轴端采用球面压盖结构固定,既可以限制齿轮的轴向窜动,又能减少齿轮转动过程中与压盖的摩擦阻力,轴套与齿轮内孔采用过渡配合,装配时不需要额外的粘接或者键连接就能保证齿轮与轴套的同步转动,后期维护更换齿轮时也十分便捷。设计过程中首先确定的是传动比需求,根据输入端电机转速与输出端需要的转速,反推每个齿轮的齿数与模数,齿形采用标准渐开线正齿形,

  加工时可以直接用标准滚刀加工,不需要定制特殊刀具,能降低零件的加工成本。齿轮的厚度经过受力校核,在传递额定扭矩的情况下,齿根弯曲应力与齿面接触应力都在材料允许的范围内,日常使用中不会出现断齿或者过度磨损的问题。安装轴的位置度公差控制在合理范围内,保证三个齿轮装配后啮合接触斑点符合规范,不会出现偏载导致的局部磨损过快问题。在实际使用场景中,这套组件可以直接搭配小型直流减速电机作为动力输入,输出端可以连接同步带轮、凸轮等执行部件,完成间歇送料、转速匹配、扭矩传递等功能。比如在小型标签剥离设备上,这套齿轮组可以将电机的高转速降低到适合标签送进的转速,同时保证送料辊的转动匀速,不会出现标签拉扯或者送料偏移的问题;在机械原理教学实训台上,

  这套外露的齿轮结构可以直观展示定轴齿轮传动的啮合过程、传动比计算逻辑,方便学员理解齿轮传动的基本原理;在小型检测仪器的样品输送工位,这套齿轮组的传动平稳性可以保证样品输送的位置精度,满足检测工位对样品定位的要求。设计时也考虑了装配的工艺性,所有零件都采用常见的机械加工材料,齿轮可以采用pom材质或者铝合金材质加工,安装基板采用铝合金阳极氧化处理,重量轻且有足够的结构强度,轴类零件采用不锈钢材质,防锈且耐磨。整套组件的所有零件都没有特殊的加工工艺要求,普通的机加工车间就能完成全部零件的加工,装配过程也不需要专用工装,按照轴位顺序依次装入齿轮、轴套、压盖即可完成组装,后期维护时只需要定期在齿轮啮合面涂抹润滑脂,就能保证长时间的平稳运行,不需要频繁拆解维护。另外,齿轮的齿顶圆与安装基板边缘预留了足够的安全距离,转动过程中不会出现齿轮与周边安装结构干涉的问题,轴端的压盖突出高度也经过控制,不会超出安装基板的正面边界,方便在组件外侧安装安全防护罩,避免操作人员误触转动的齿轮造成安全隐患。
