悬挂式飞轮储能演示装置结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:621128
  • 悬挂式飞轮储能演示装置结构设计

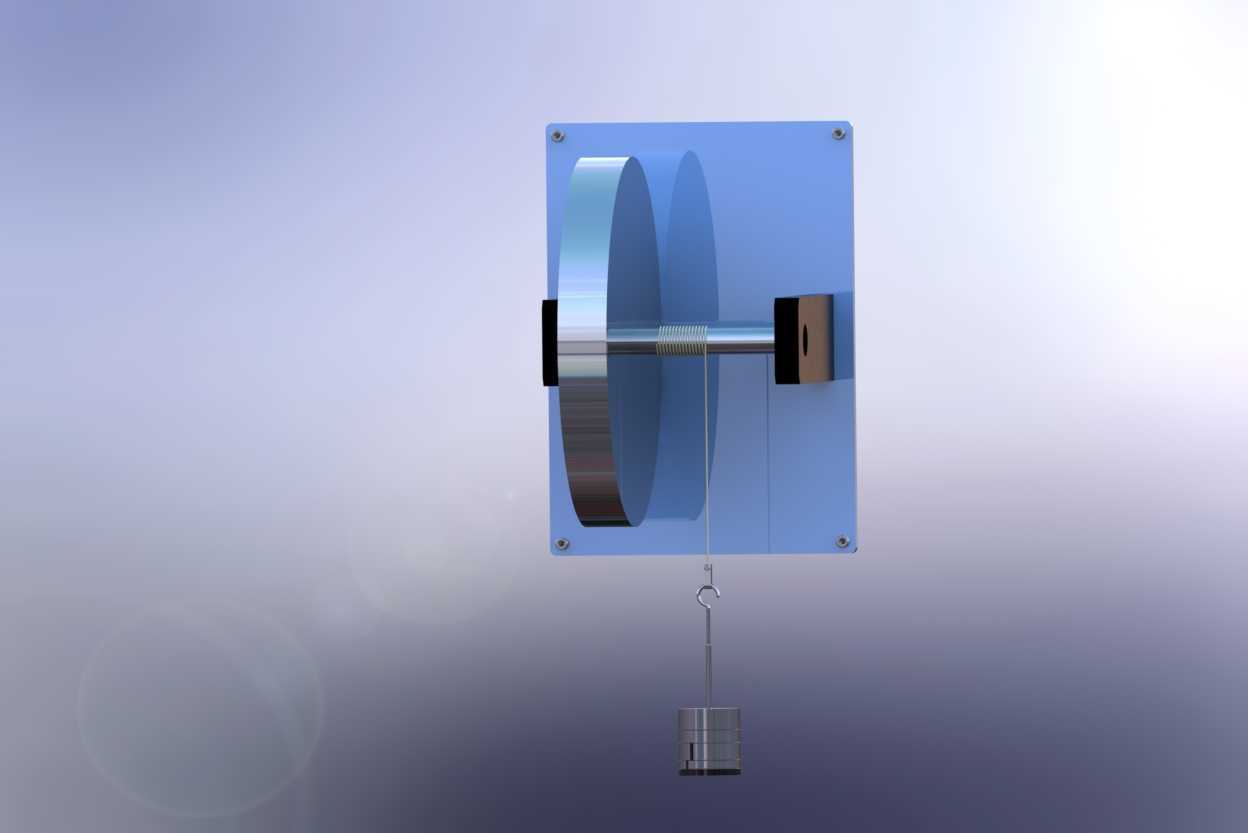

  该装置核心为典型的飞轮储能演示结构,主体采用立式安装的大直径飞轮作为储能核心部件,通过水平布置的传动轴将飞轮支撑在立式安装基板上,传动轴末端设置绕线轮结构,可通过悬挂配重的重力势能输入,驱动飞轮旋转完成能量存储与释放的过程演示。从实际应用场景来看,这类结构常作为机械原理教学演示教具,也可作为小型储能机构的原理验证样机,用于展示转动惯量储能、能量转换的基础机械原理,帮助从业者直观理解飞轮储能的核心逻辑,也可用于科普场景的动态演示。

  从功能特性来看,该结构依靠大质量飞轮的大转动惯量实现能量存储,当悬挂配重下落时,重力通过绕线轮转化为传动轴的旋转扭矩,带动飞轮加速旋转,将配重的重力势能转化为飞轮的旋转动能存储;当配重下落至行程末端后,飞轮存储的旋转动能可继续维持传动轴转动,实现短时间的能量输出,直观展现飞轮储能的充放过程。结构上采用立式平板安装基座,所有转动部件均通过轴承座固定在基板正面,安装边界清晰,基板四角预留安装孔位,可直接固定在演示台架或墙面,整体外伸尺寸控制合理,传动轴伸出基板背面的长度较短,避免转动过程中与安装面产生干涉。

  设计思路上优先考虑了演示场景的可视性,将飞轮主体完全外露在基板正面,无多余遮挡结构,观察者可直接看到飞轮的旋转状态、传动轴的传动过程以及配重的升降动作;绕线轮设置在传动轴靠近基板的位置,保证吊线垂直下落时不会与飞轮轮体产生剐蹭,配重引导结构简单可靠,无需额外的导向轨道即可保证吊线收放顺畅。转动配合部位采用标准轴承支撑,减少转动过程中的摩擦阻力,提升演示过程的流畅度,飞轮轮体采用轮缘加厚的结构设计,在控制整体重量的前提下最大化转动惯量,提升储能演示的效果,无需额外增加配重块即可实现足够的旋转维持时间。

  从安装尺寸边界来看,立式安装基板为矩形平板结构,整体长宽比例接近1:1.2,飞轮直径约为基板宽度的三分之二,安装后飞轮外缘与基板侧边预留足够安全间隙,旋转过程中不会超出基板边界;传动轴水平贯穿基板中心偏上位置,轴线与基板平面垂直,绕线轮的直径小于飞轮轮毂直径,保证吊线收放过程中不会与飞轮轮辐产生干涉;悬挂配重的行程长度匹配绕线轮的容绳量,完全释放后吊线不会从绕线轮中脱出,配重上升复位时也不会出现乱绳问题。整体结构无复杂异形零件,大部分部件可采用标准型材、标准件加工制作,加工难度低,装配流程简单,适合作为机械原理课程的实操装配教具,也可作为小型飞轮储能机构的原理验证原型,用于测试不同转动惯量、不同摩擦阻力下的储能效率参数。结构上未设置额外的制动机构,依靠飞轮自身的空气阻力与轴承摩擦自然减速,符合演示装置的安全要求,避免高速旋转下的制动冲击风险,日常使用时无需额外的维护操作,仅需定期对轴承部位加注润滑脂即可保证长期顺畅运行。
