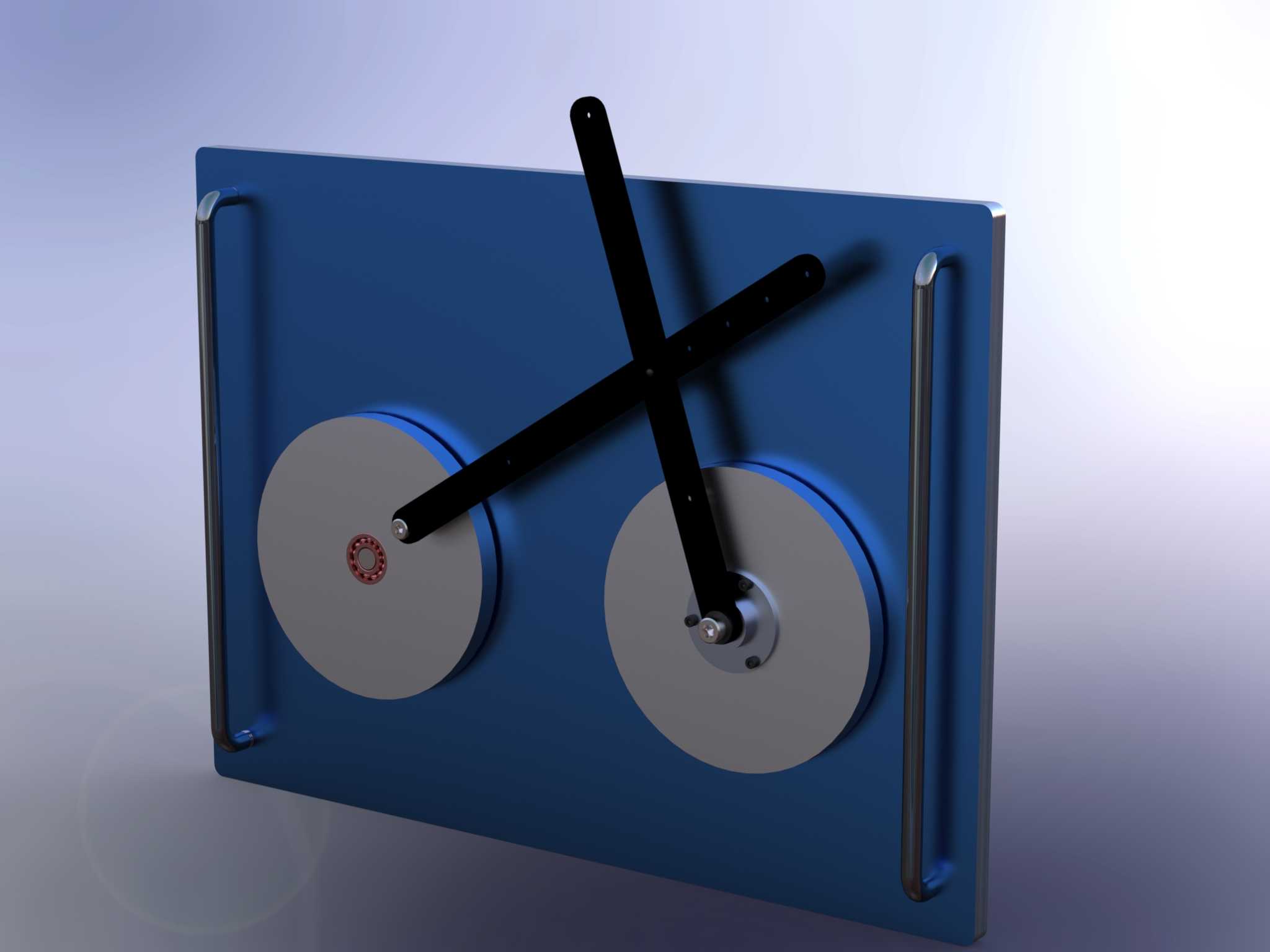

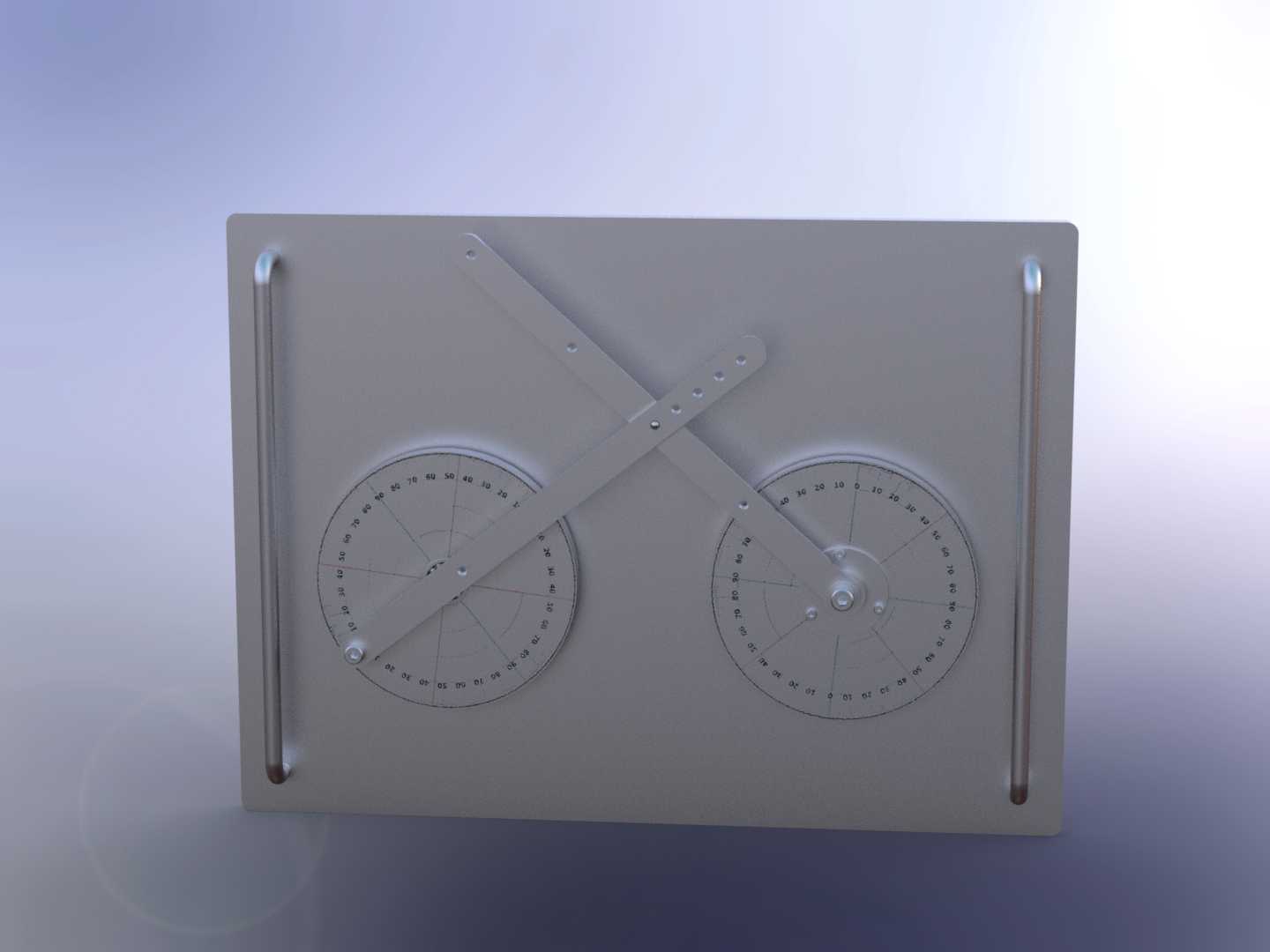

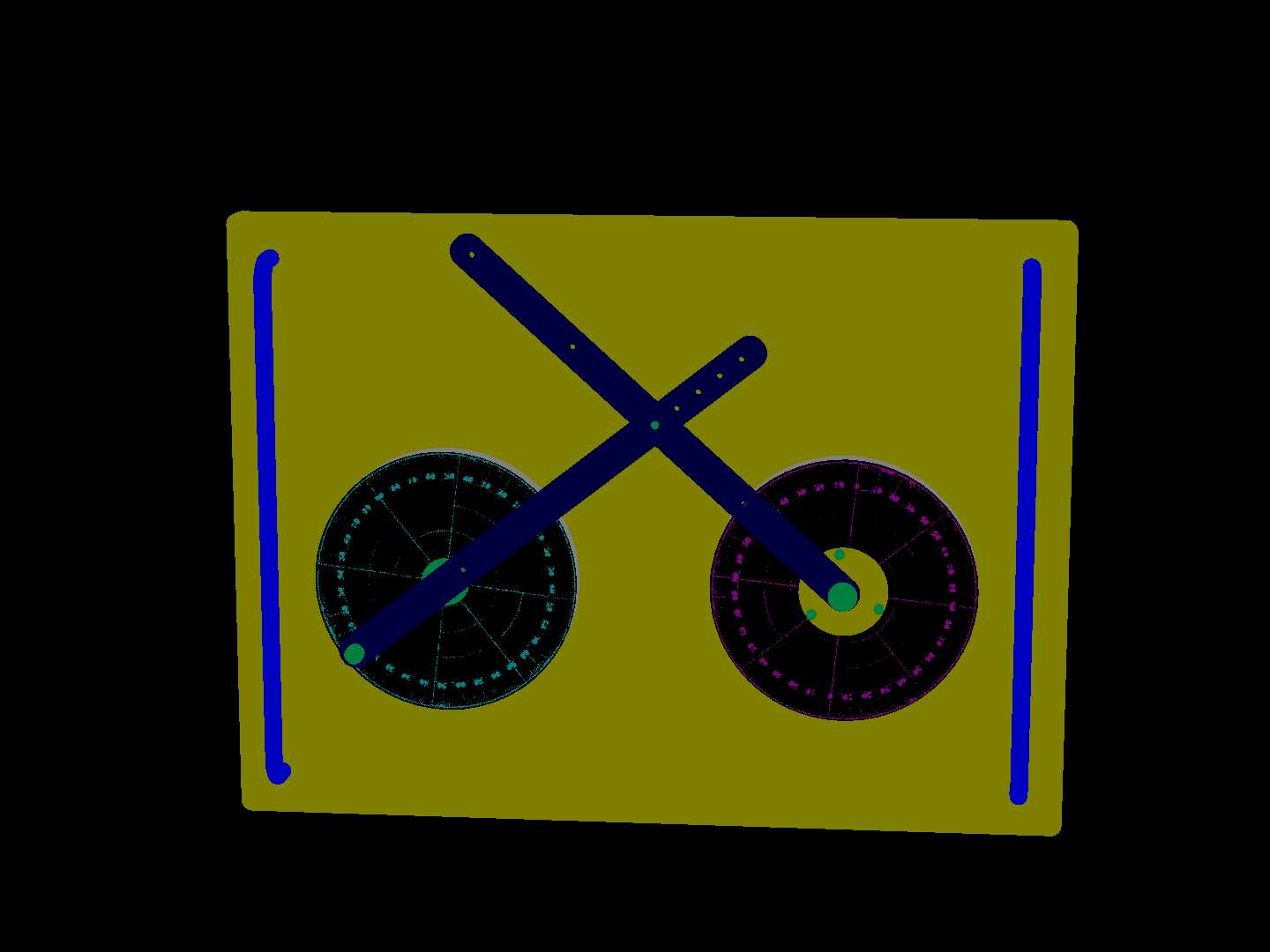

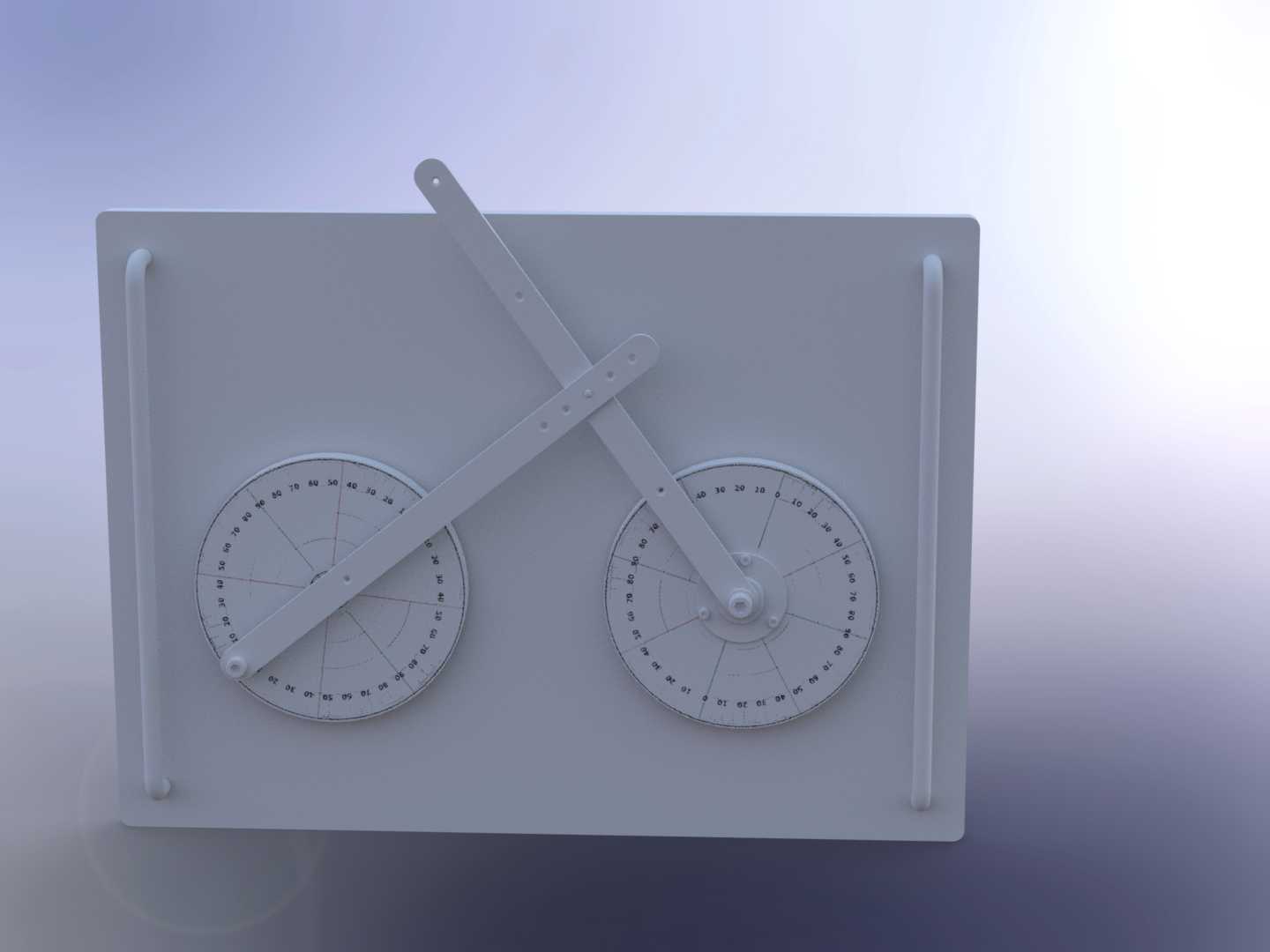

双盘交叉连杆四杆链式传动机构

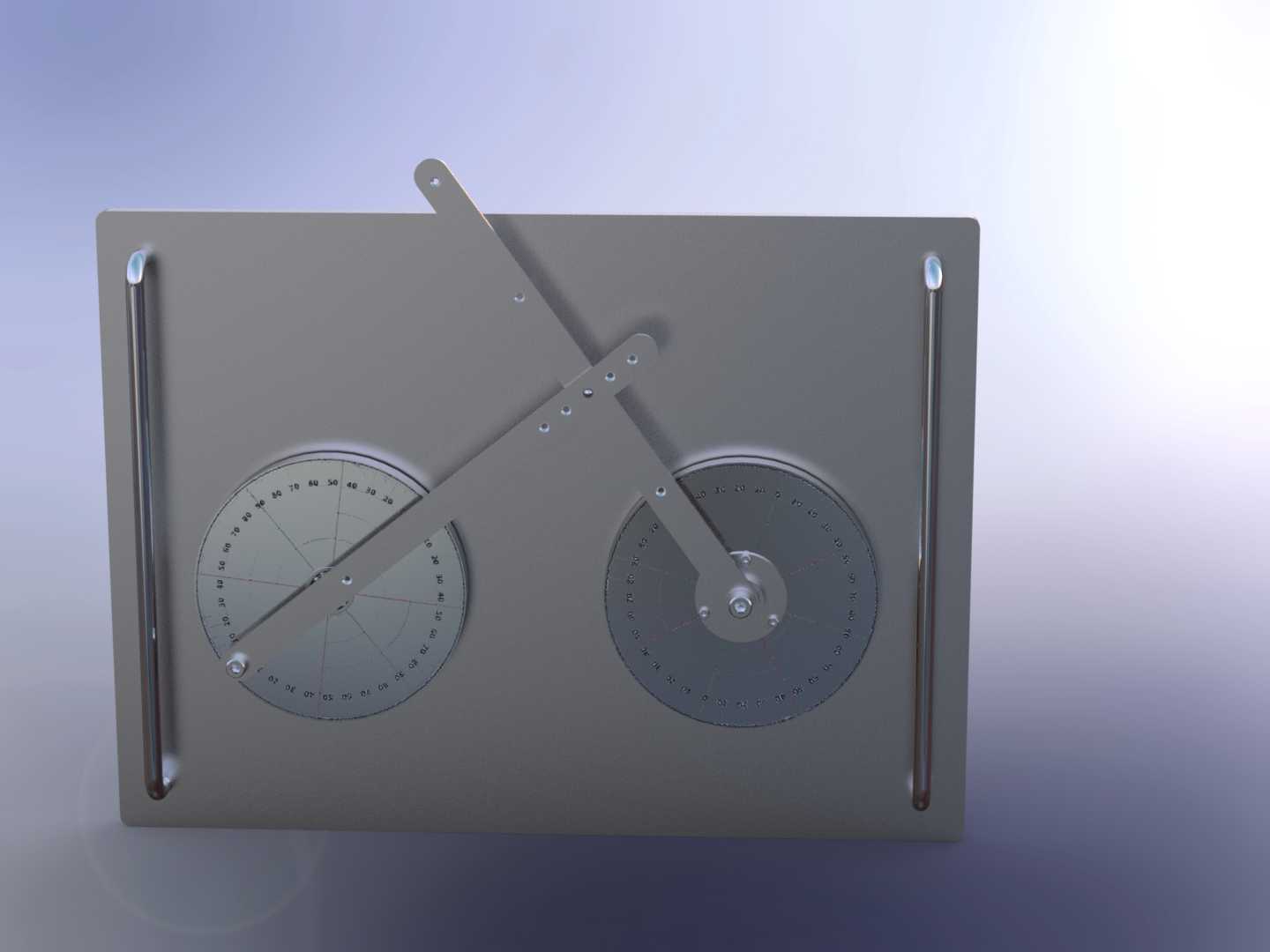

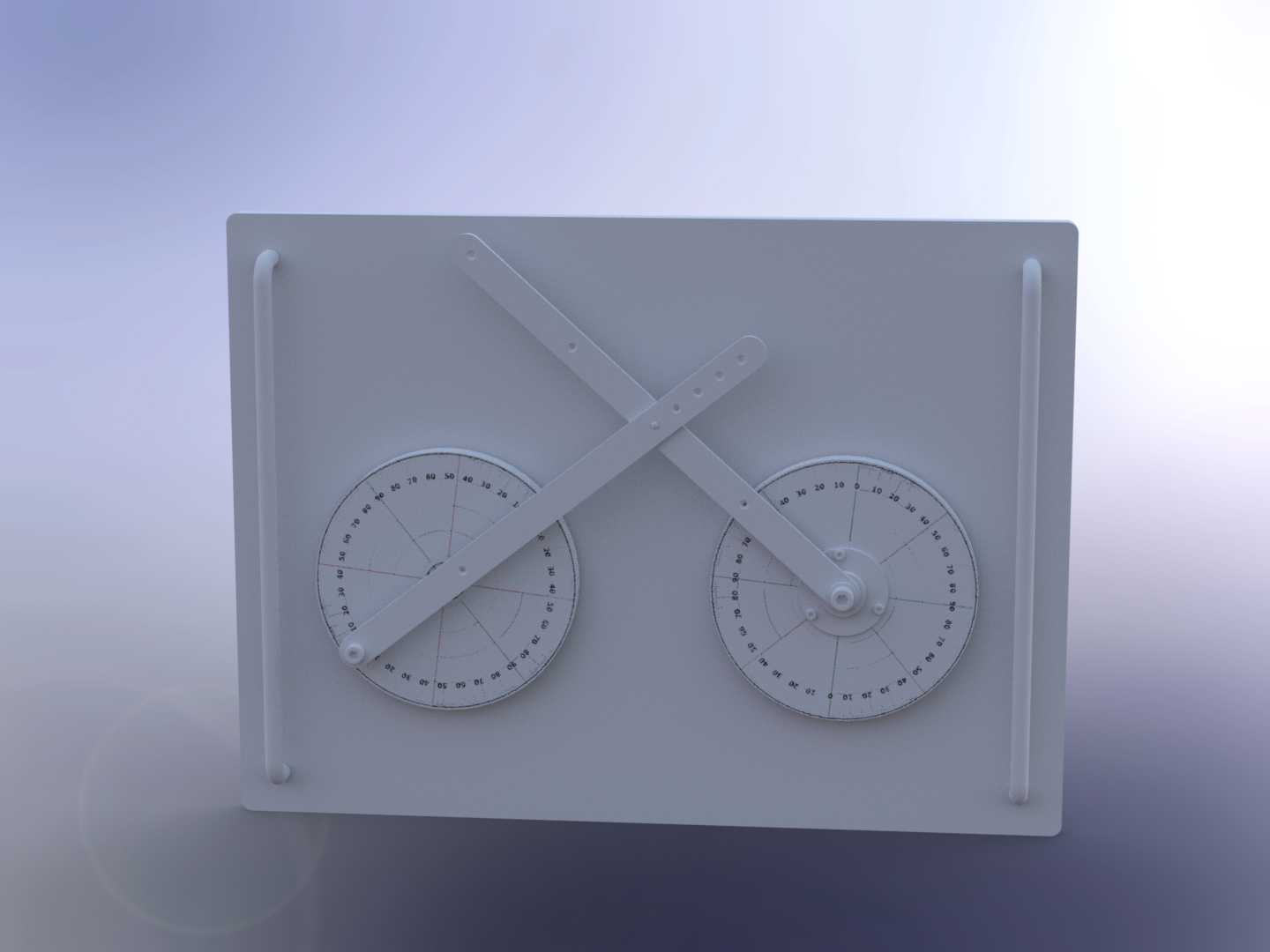

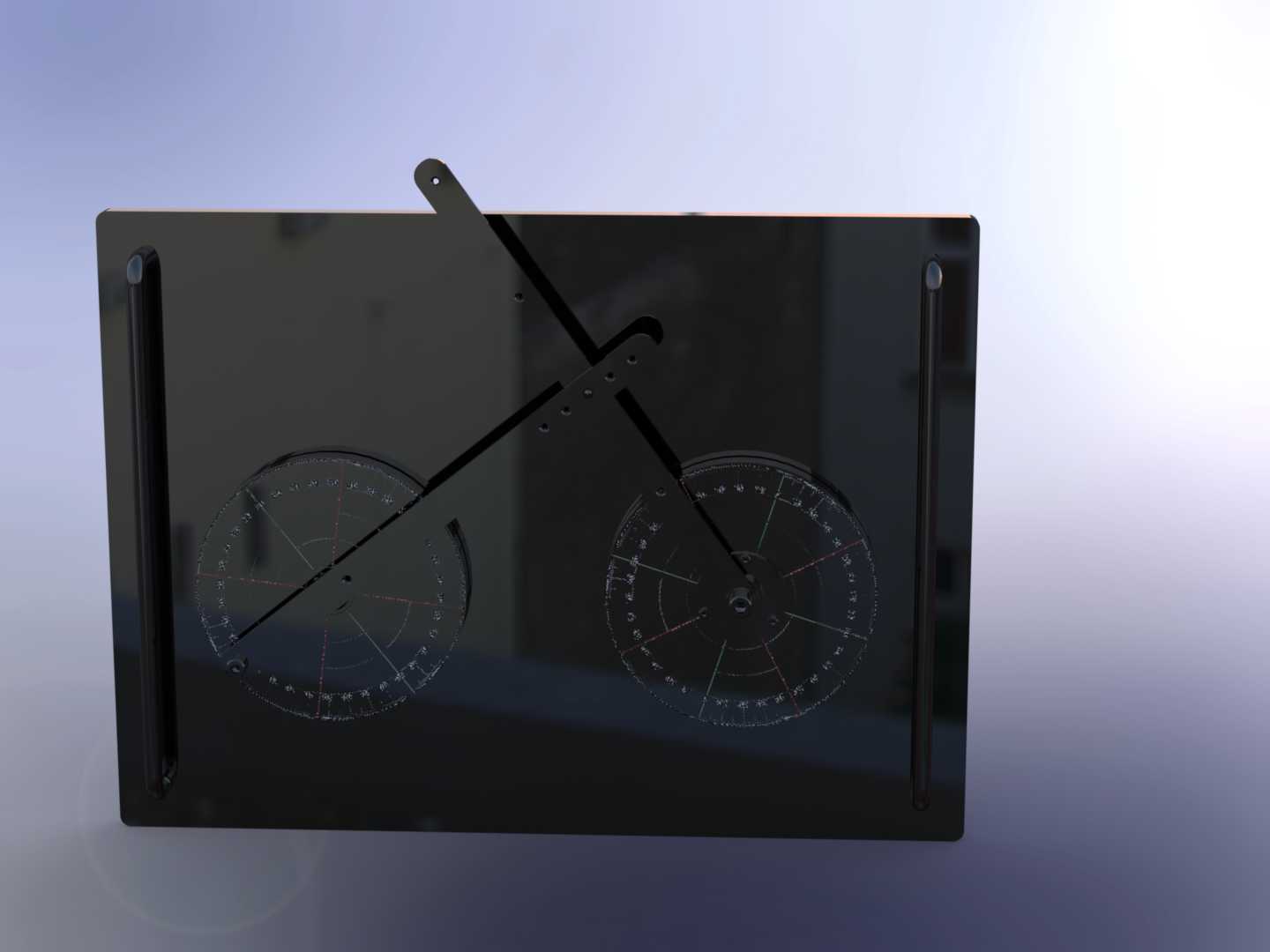

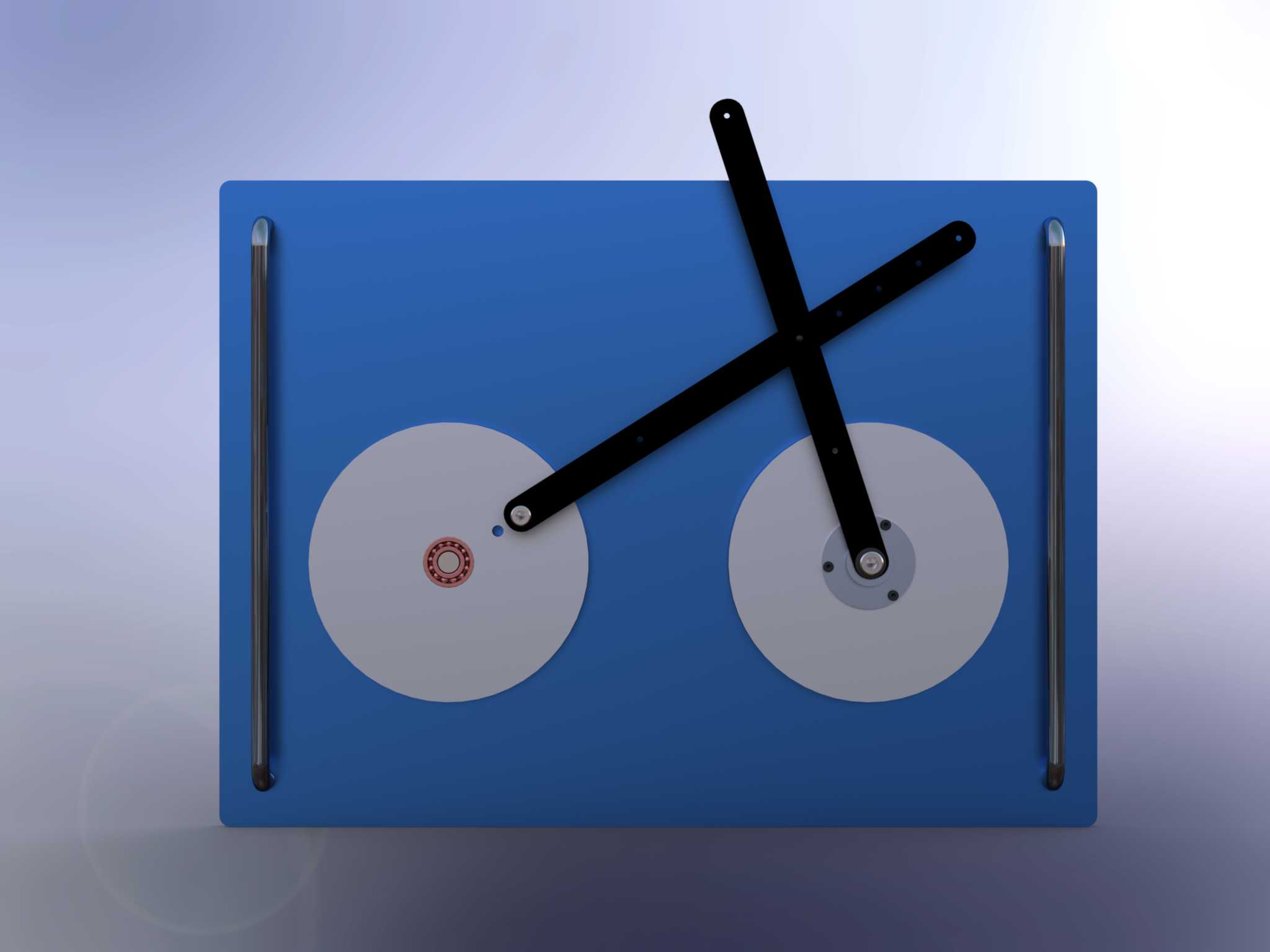

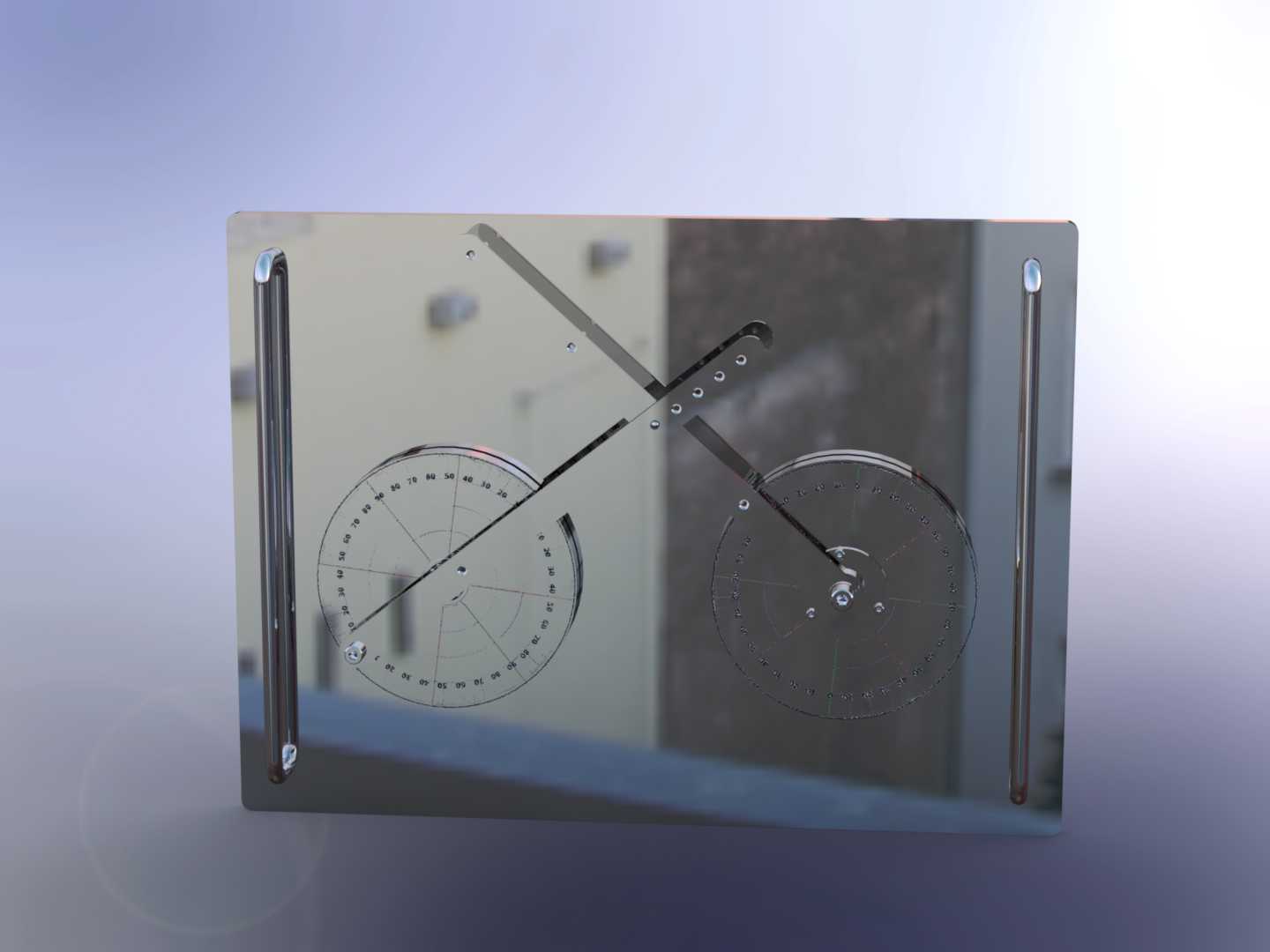

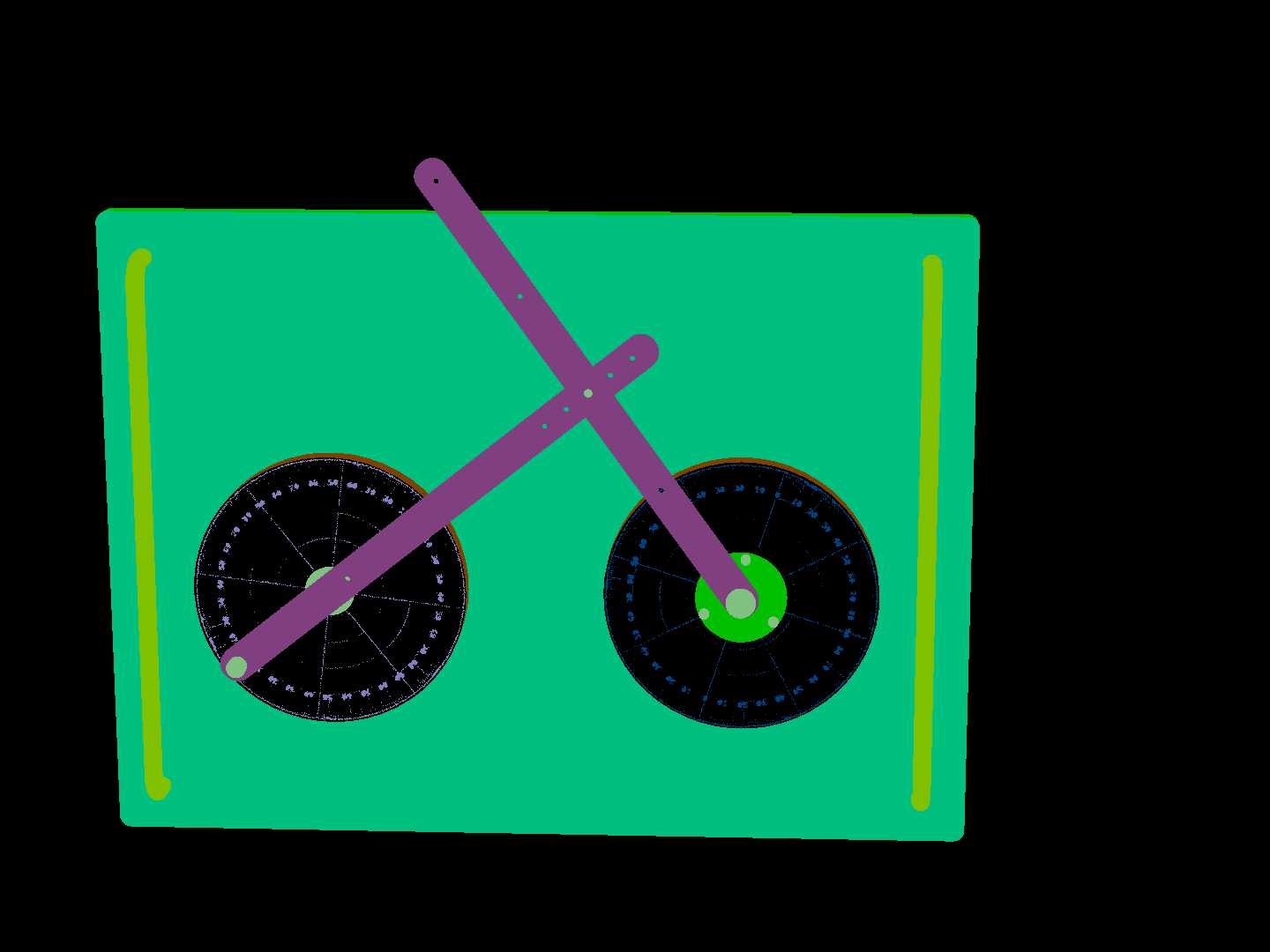

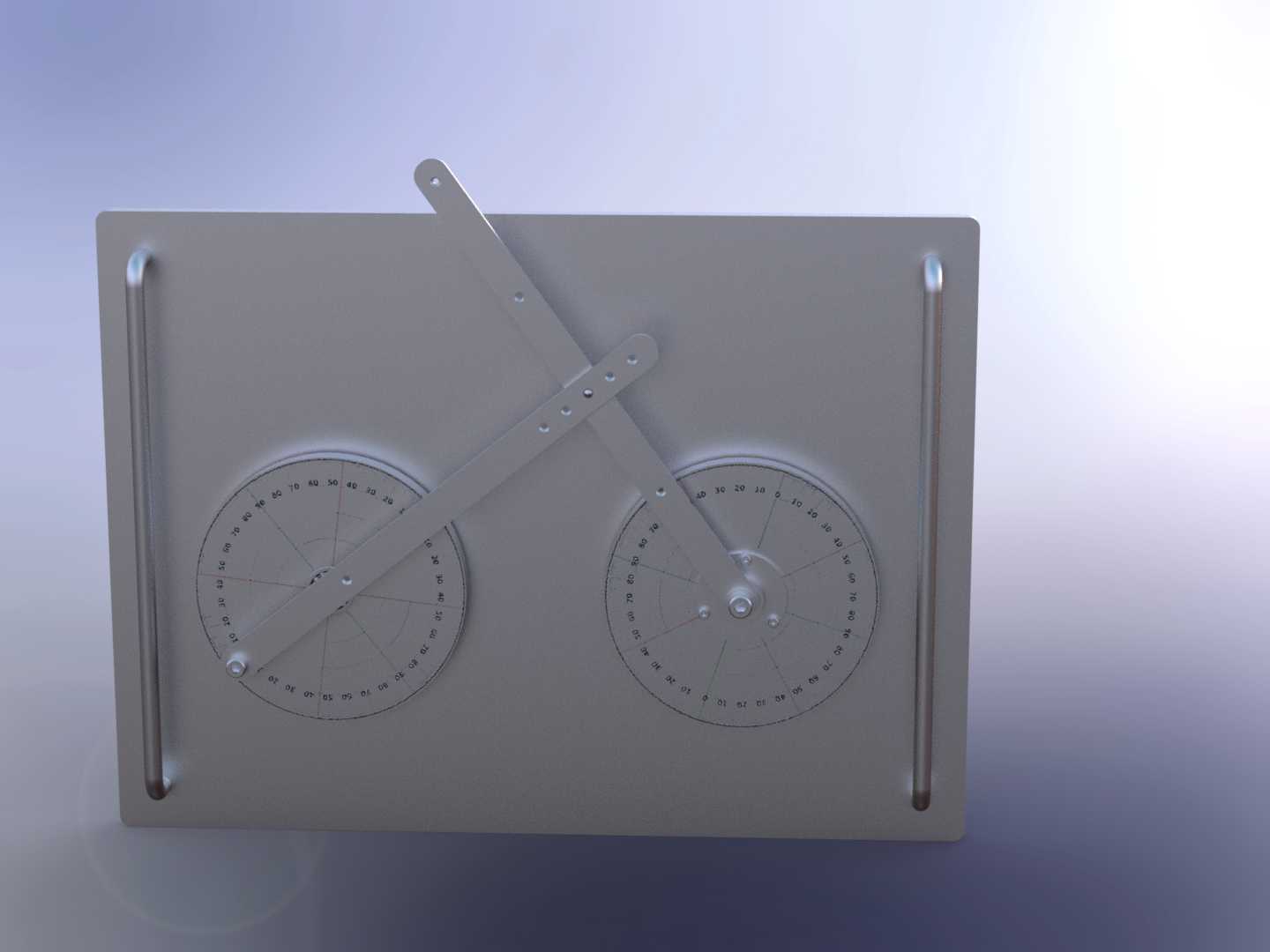

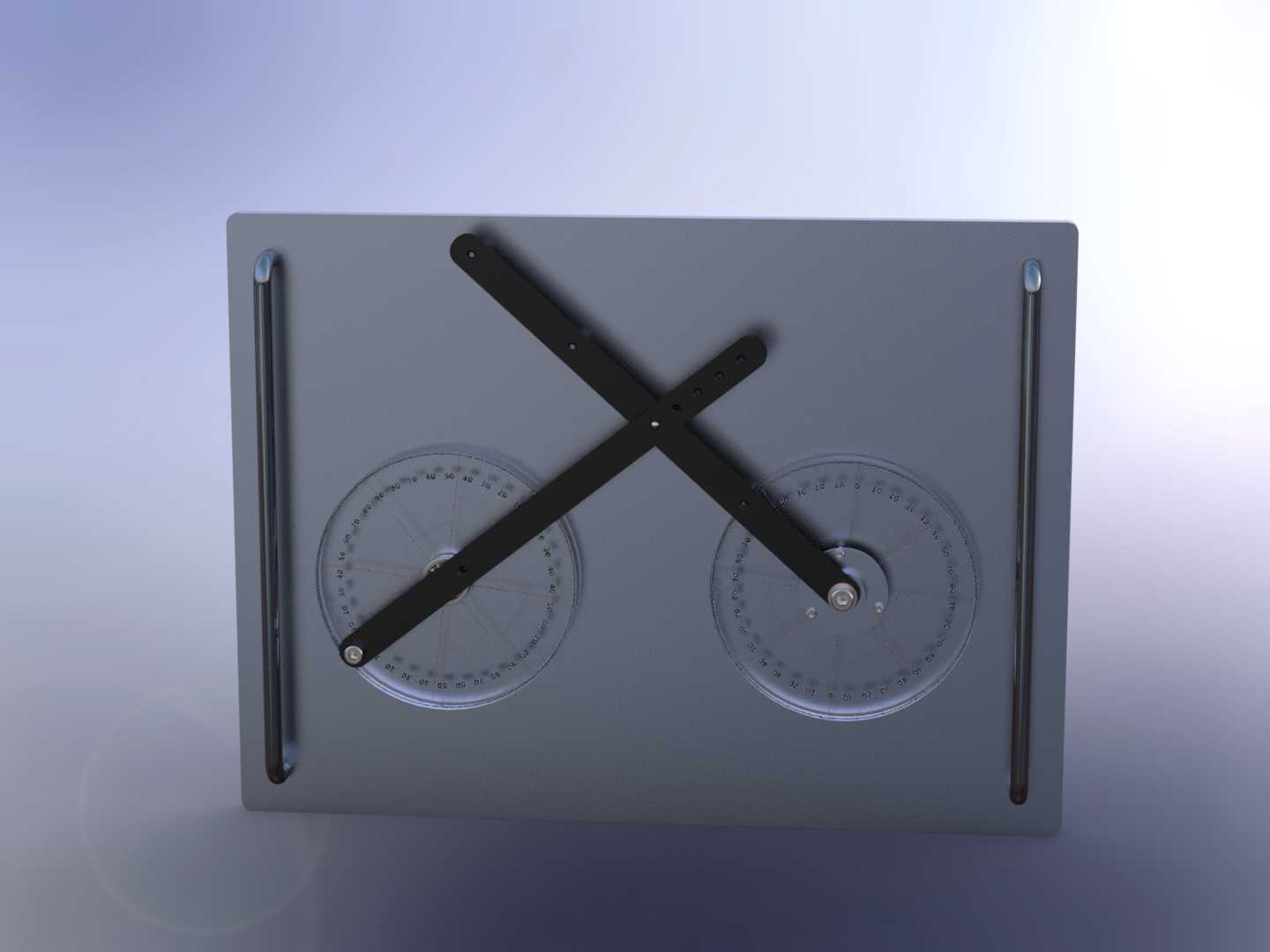

　　这套交叉连杆式双盘传动结构，常被应用在需要实现特定往复摆动与定比传动结合的工业场景中，比如轻工包装设备的间歇送料工位、纺织机械的导纱摆幅机构、小型自动化检测线的工件换位执行端，区别于常规曲柄摇杆机构的单自由度输出，它通过两个同基准安装的回转盘搭配交叉布置的连杆，能在单动力输入的前提下，同时输出两个点位的规律摆动动作，减少额外传动副的配置需求。

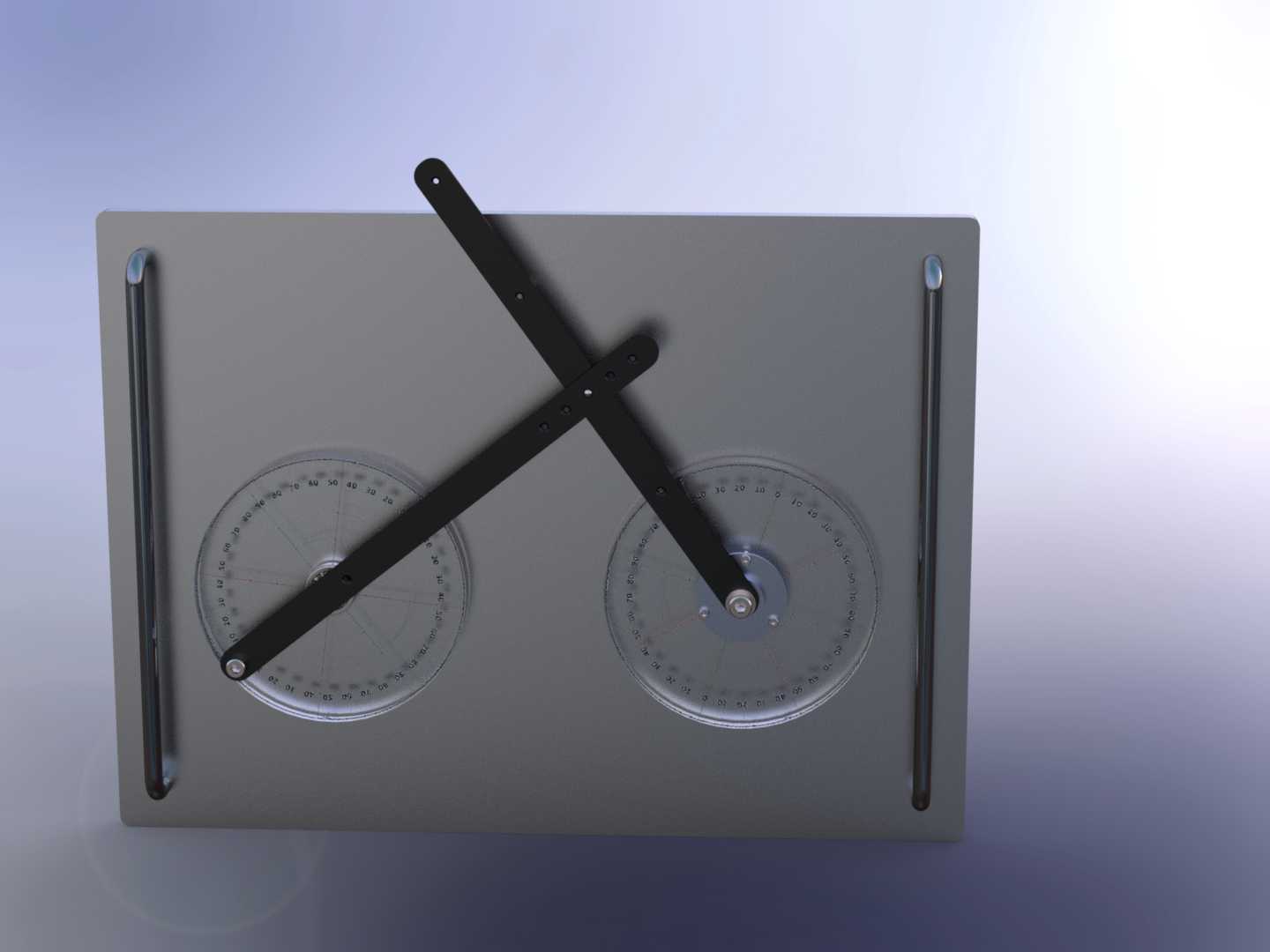

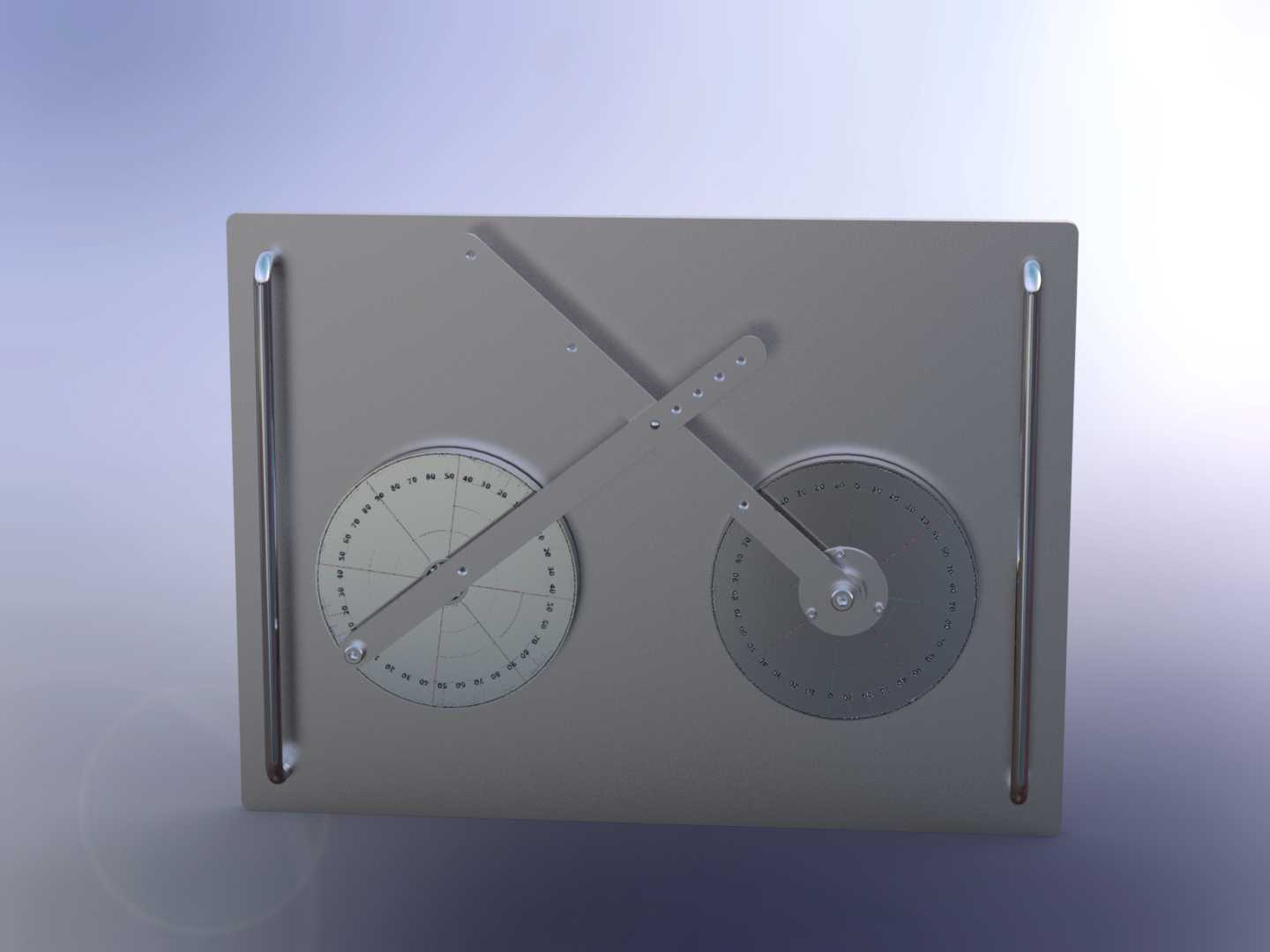

　　从实际功能层面看，该机构的核心作用是将单侧圆盘的连续回转运动，通过交叉连杆的约束传递，转化为另一侧圆盘的同步回转+连杆跨距范围内的往复摆动，运动过程中两个回转盘的中心距为固定安装基准，连杆两端的铰接点分别位于两个圆盘的非圆心位置，铰接点到各自圆盘中心的偏心距直接决定了摆动端的摆角范围，设计时需要先根据工位需要的摆动角度反推偏心距数值，同时要校核连杆在运动全行程中是否存在死点位置——当两个铰接点与对应圆盘中心共线时，若没有额外的飞轮蓄能结构辅助，就容易出现机构卡滞，这套结构在交叉连杆的铰接位置做了轴套避让设计，两根交叉连杆在中间交汇位置采用分层错位安装，避免运动过程中出现杆体干涉。

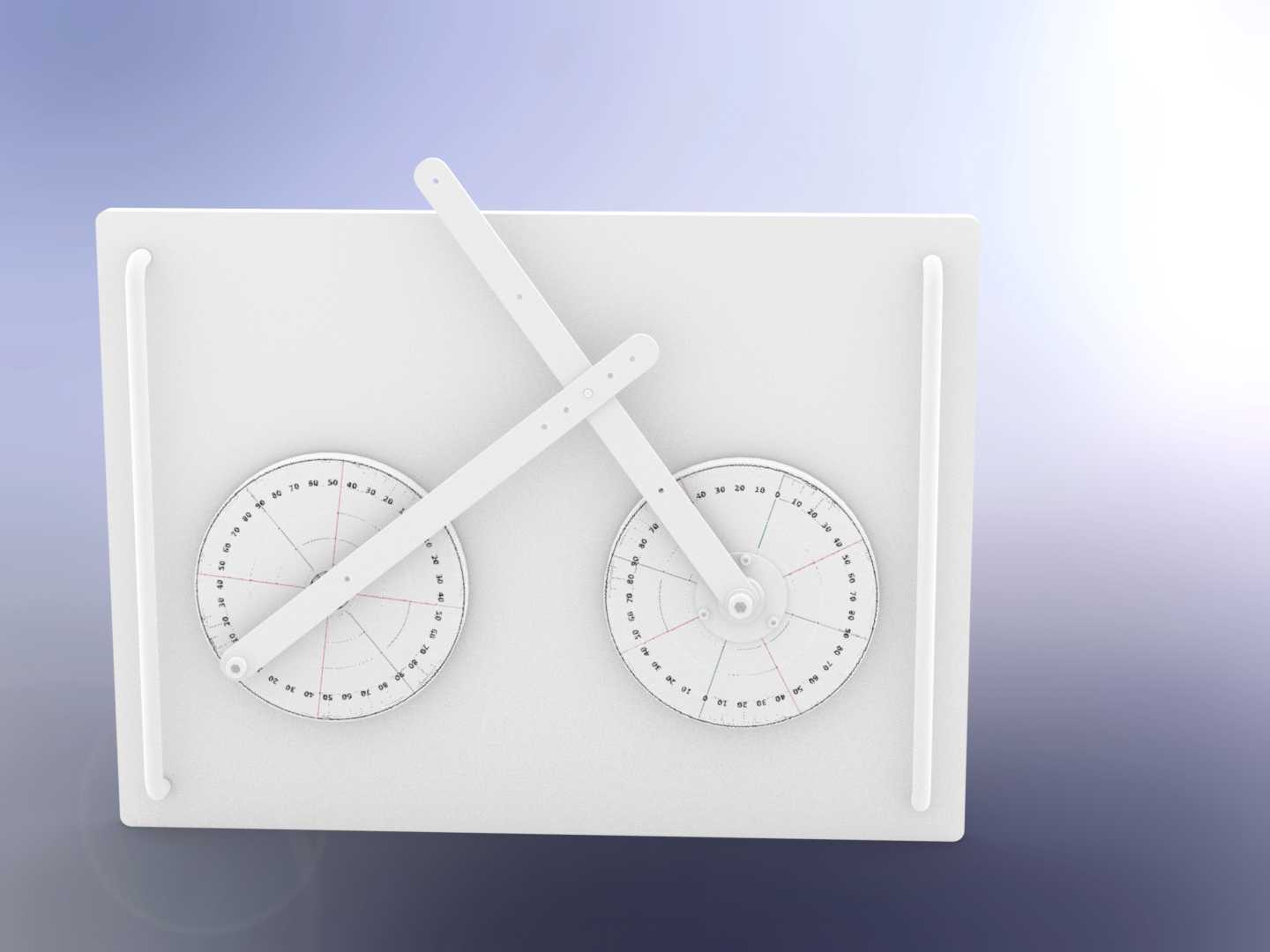

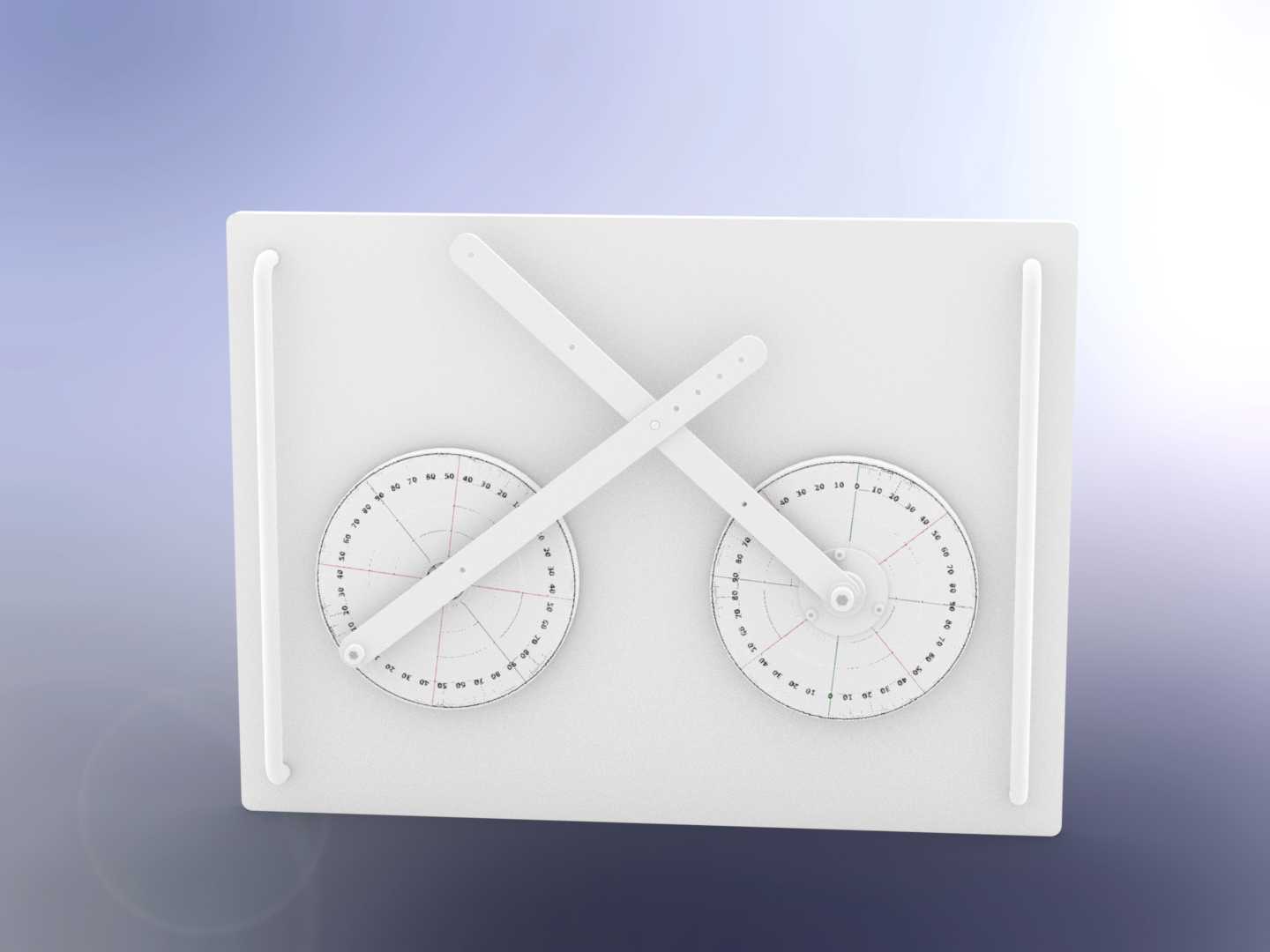

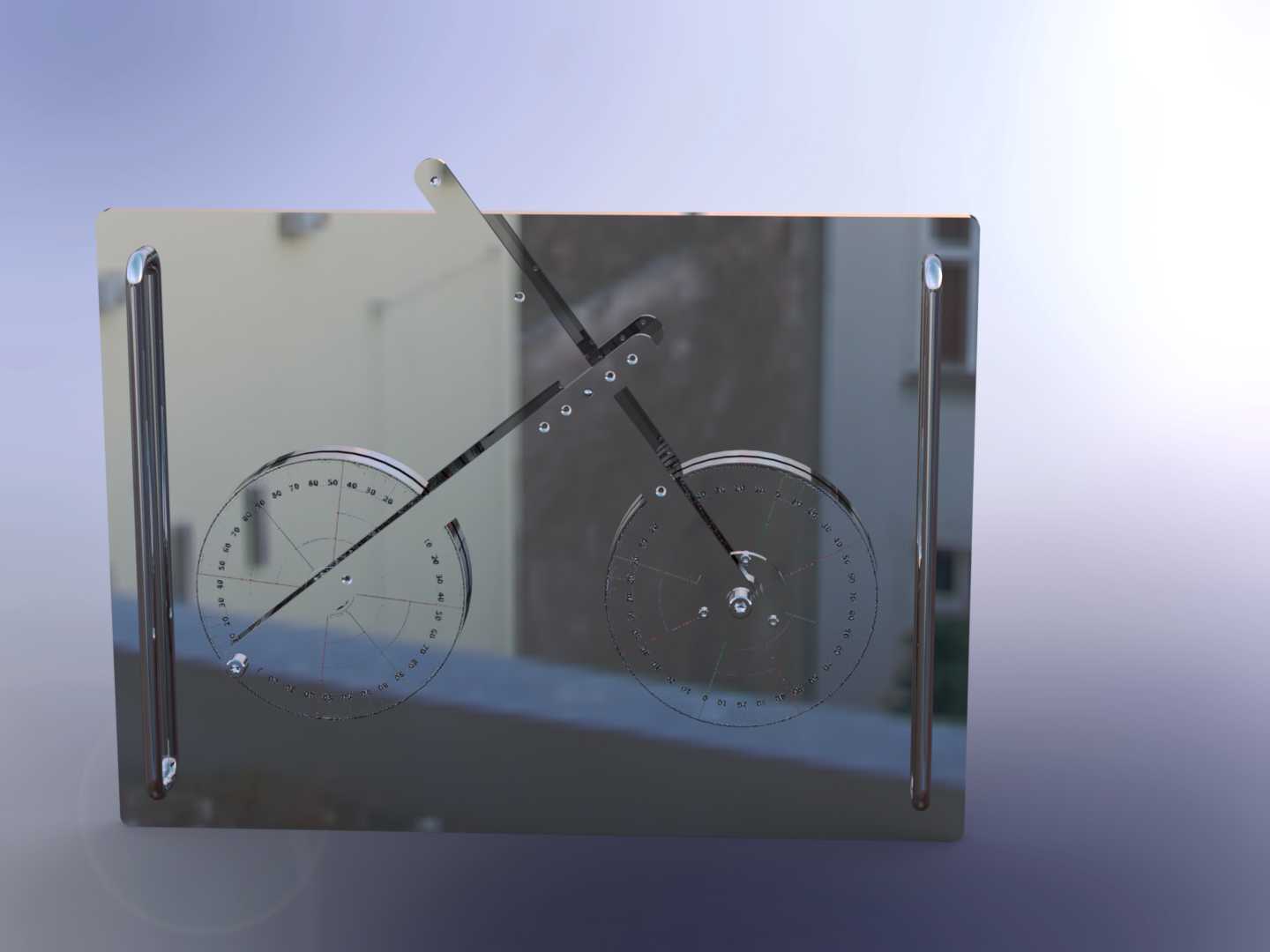

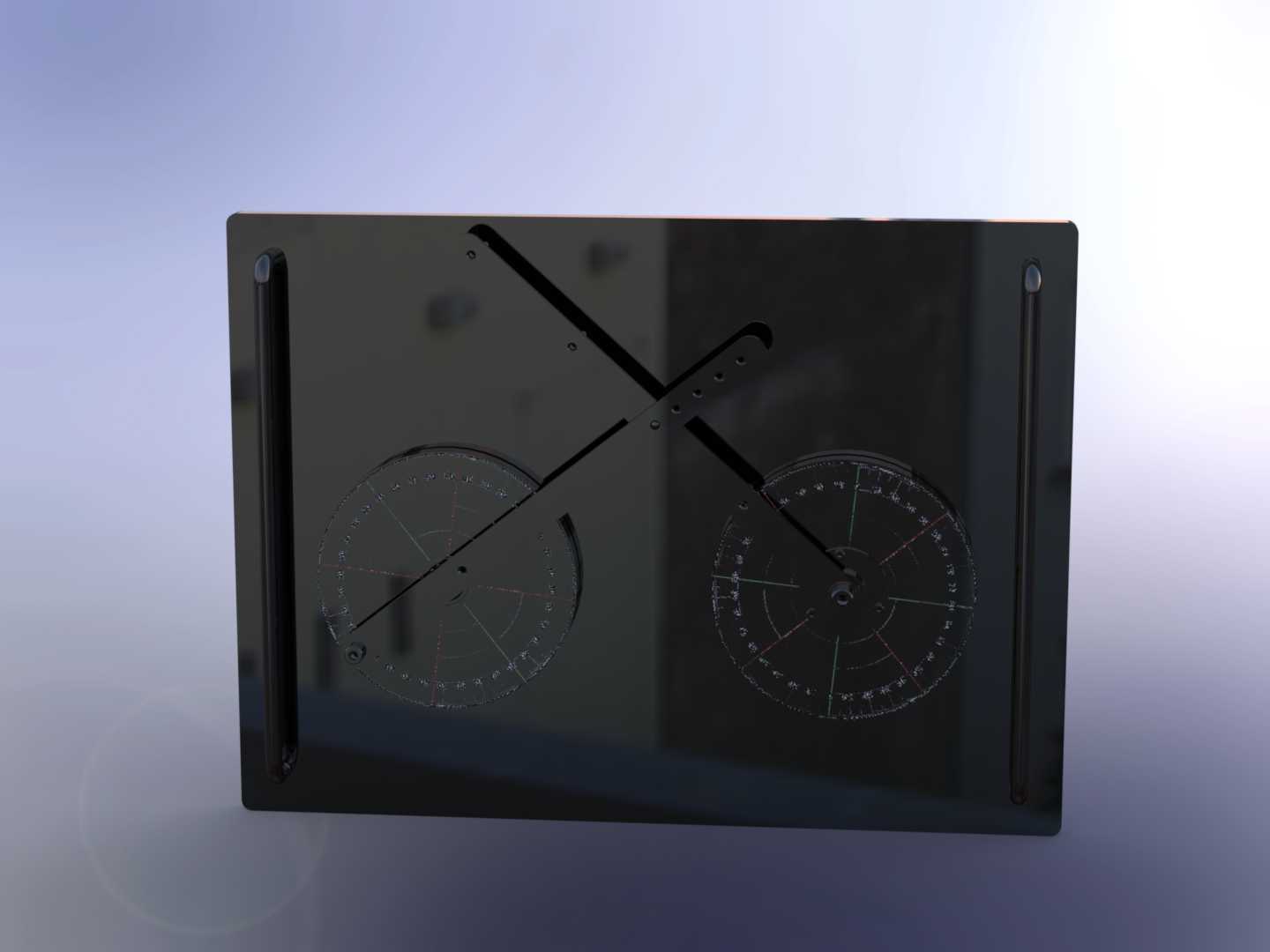

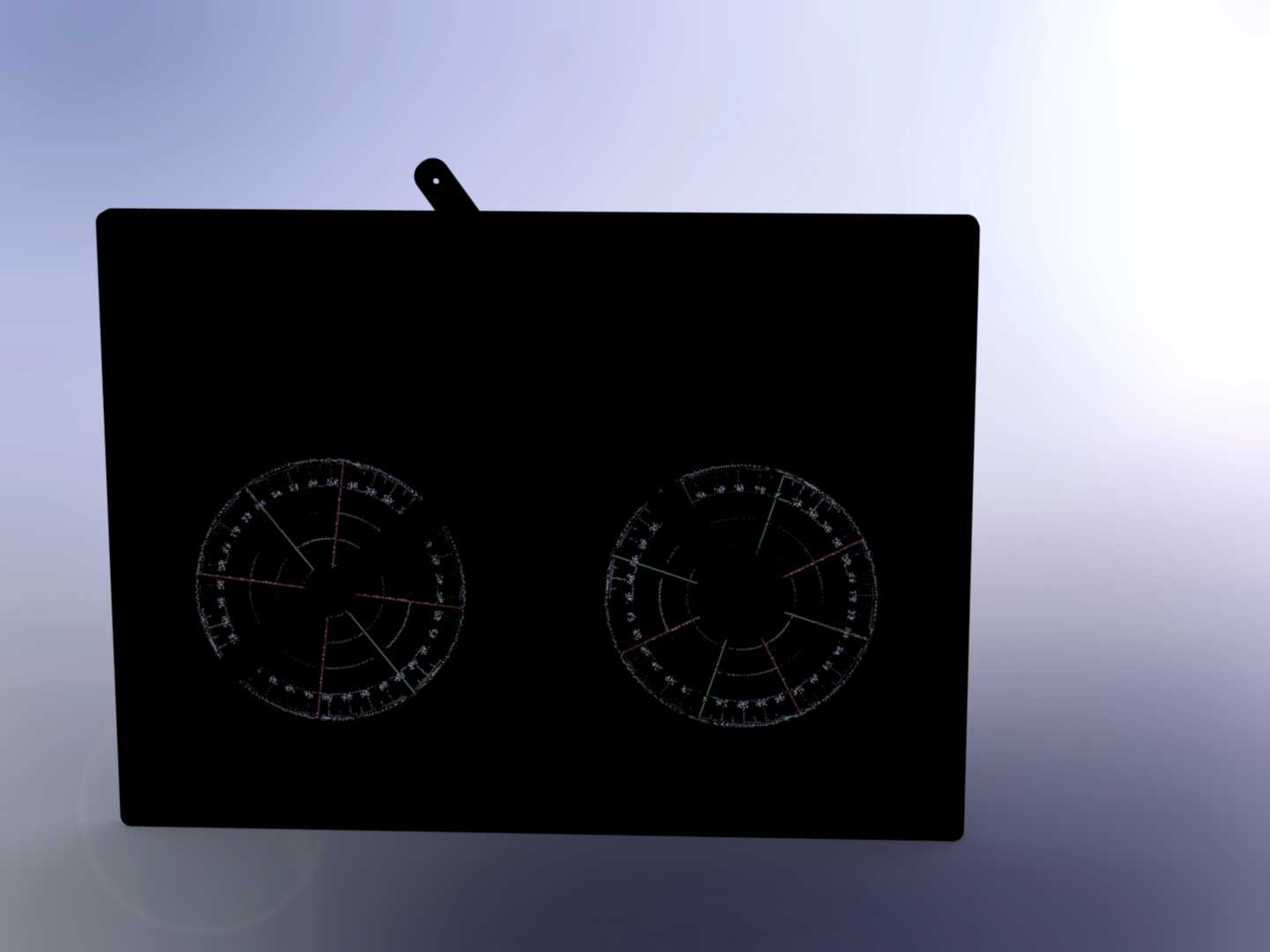

　　安装边界方面，整套机构的承载基板为矩形平板结构，两个回转盘的中心连线平行于基板的长边，基板两侧预留的长条形导向柱结构，可作为机构输出端的直线运动导向基准，也可用于安装行程触发类的检测元件，安装时需要保证两个回转盘的端面跳动量控制在0.05mm以内，否则连杆铰接处会出现额外的径向载荷，加速铰接轴套的磨损；连杆本身采用扁平长条状结构，截面为矩形，在保证抗弯强度的前提下尽可能降低运动惯量，适合中低速的连续运转工况，运转转速通常不超过120rpm，过高的转速会让交叉连杆的惯性冲击变大，影响整套机构的运行平稳性。

　　设计思路上，这套结构没有采用常规的四杆机构单连杆布局，而是用两根交叉布置的连杆做运动约束，一方面是为了让两个回转盘之间的运动传递更具刚性，减少单连杆传动时的回程间隙，另一方面交叉布局的连杆能让机构的整体横向尺寸更紧凑，在相同中心距的安装空间里，能实现更大的摆角输出；铰接点的轴承采用自润滑铜套搭配销轴的结构，不需要额外布置润滑管路，适合在清洁度要求较高、不方便频繁维护的装配工位使用，基板上的安装孔位采用对称布局，既可以水平安装在设备台面，也可以垂直挂载在设备立板上，适配不同设备的安装空间需求。

　　在实际选型适配时，需要注意连杆的长度公差要控制在±0.02mm范围内，两根连杆的长度差过大会导致两个回转盘的运动相位出现偏差，直接影响输出动作的位置精度；回转盘与基板之间采用深沟球轴承做回转支撑，能承受一定的径向载荷，若输出端需要挂载额外的执行元件，可根据负载大小更换承载能力更高的角接触轴承，同时要校核连杆的抗弯强度，避免负载过大导致连杆出现弯曲变形，破坏机构的运动轨迹。这套机构的运动轨迹平滑，没有急回特性带来的刚性冲击，很适合用在需要平稳往复动作的检测、送料、换位类工位，相比齿轮传动的结构，它的传动噪音更低，且不需要做严格的润滑密封，装配调试时只需要调整铰接点的锁紧螺母间隙，就能消除传动过程中的空程误差，后期维护成本更低。
